Нужна помощь в калибровке/метрологической юстировки печатных

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Нужна помощь в калибровке/метрологической юстировки печатных

Сообщение DrNK » 08 апр 2017, 02:47

Москва, м. Речной вокзал.
Необходимо достичь почти полного соответсвия размера отпечатанных образцов исходному STL для 5-10 полимеров.
Сканер для проверки имеется. В ПО имеется возможность изменять масштаб X\Y и отдельно Y.
Принтер Muve3d.
8925пять006999
Николай
DrNK

Сообщения: 11
Зарегистрирован: 08 апр 2017, 02:33

Re: Нужна помощь в калибровке/метрологической юстировки печа

Сообщение Myp » 08 апр 2017, 13:05

что значит полного?
укажите требуемую точность в миллиметрах, может для вашего принтера желаемая точность вообще невозможна в принципе.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Нужна помощь в калибровке/метрологической юстировки печа

Сообщение DrNK » 08 апр 2017, 13:40

Добрый день! Хотелось бы +/- 30 микрон

Добавлено спустя 8 минут 44 секунды:
Re: Нужна помощь в калибровке/метрологической юстировки печатных
Причем по оси Z размеры почти совпадают. Отличие по X и Y, причём разное.
Проектор Viesonic PJD7820HD FullHD.
Проектор не в состоянии фокусироваться на всей области печати, поэтому речь идет о печати объектов только в сфокусированных участках.
Площадь окна 127.5 на 71 мм
Размер пикселя 66.41 микрон.
Равномерность излучения отрегулирована с помощью маски. http://www.nanodlp.com
https://groups.google.com/forum/m/#!for ... port-group
DrNK

Сообщения: 11
Зарегистрирован: 08 апр 2017, 02:33

Re: Нужна помощь в калибровке/метрологической юстировки печа

Сообщение 3DLab » 08 апр 2017, 14:09

Продублирую то, что уже писал вам в личку на тудее:

У полимеров усадка 3% и более. Которая еще зависит от геометрии детали. Есть усадка, которая сразу проявляется, есть усадка уже после печати при дожигании полимера. В тяжелых случаях может сопровождаться уходом геометрии. Молчу про паразитную засветку, особенно по Z. С метрологической точки зрения это ад кромешный. Мой совет: смиритесь, что точность +/- лапоть. Не та это технология.
Фотополимеры для DLP/LCD https://vk.com/jap_dlp
Аватара пользователя
3DLab

Сообщения: 109
Зарегистрирован: 01 дек 2016, 11:36
Откуда: Нижний Новгород
ФИО: Владимир

Re: Нужна помощь в калибровке/метрологической юстировки печа

Сообщение DrNK » 08 апр 2017, 15:08

Спасибо за ваш ответ. Я в курсе положения дел, 2 года пытаемся печатать. Мы купили наполненные полимеры с меньшей усадкой, предназначенные для печати моделей челюстей, другой полимер совсем густой для печати маленьких объектов, например коронок
DrNK

Сообщения: 11
Зарегистрирован: 08 апр 2017, 02:33

Re: Нужна помощь в калибровке/метрологической юстировки печа

Сообщение DrNK » 22 апр 2017, 02:48

Актуально
DrNK

Сообщения: 11
Зарегистрирован: 08 апр 2017, 02:33

Re: Нужна помощь в калибровке/метрологической юстировки печа

Сообщение Angel71 » 22 апр 2017, 04:56

если вы для стоматологии, попробуйте заказать печать на порошковых принтерах. не знаю, получатся ли на конкретной модели нужные вам микроны, но для создания изделий (силикон, керамика и т.д.), в том числе и с мелкими деталями порошковые очень активно применяются. на всякий уточняю, что не всегда печатается конечное изделие, иногда печатается форма для заливки, для создания слепкаю другой вариант это тоже самое на чпу или выжигать лазером.
Аватара пользователя
Angel71

Сообщения: 10668
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Нужна помощь в калибровке/метрологической юстировки печа

Сообщение DrNK » 23 апр 2017, 01:37

Мы отпраляем на фрезер, но нужно настроить имеющийся принтер.
DrNK

Сообщения: 11
Зарегистрирован: 08 апр 2017, 02:33

Re: Нужна помощь в калибровке/метрологической юстировки печа

Сообщение traliman » 23 апр 2017, 11:26

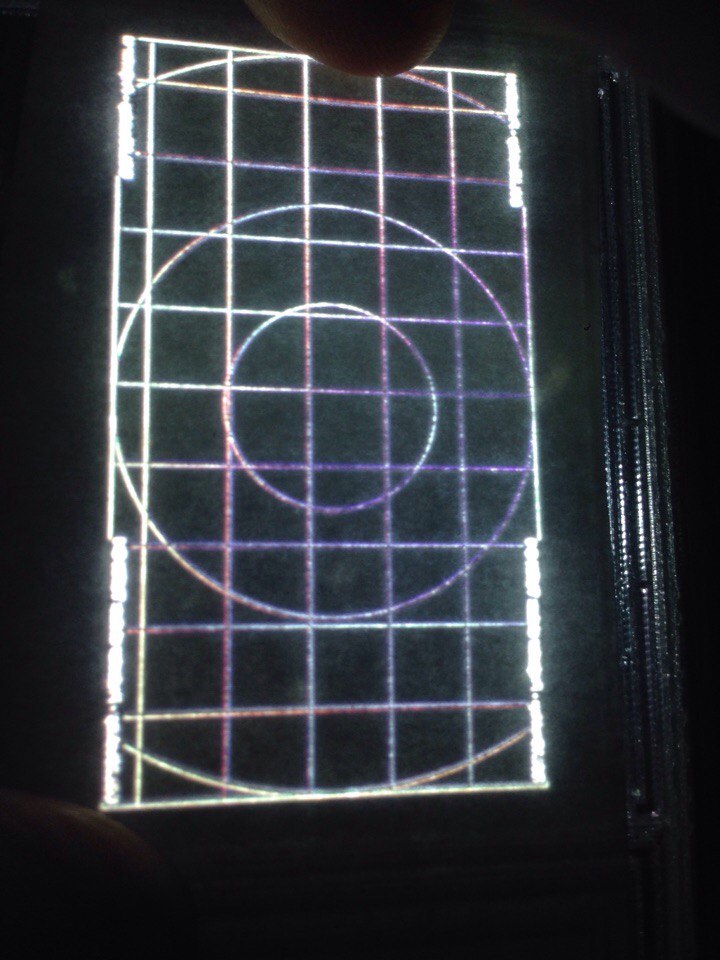

Из соседней темы понял, что грешите на неравномерность фокусировки, думаю что тут как раз нет проблем. Скорее всего проблема в калибровке XY, как вы ее делаете? у вас есть распечатанный на бумаге калибровочный шаблон? типа такого

И какой нибудь пример бы конкретный привели распечатки с замерами, было бы гораздо проще, что-то сказать.
traliman

Сообщения: 111
Зарегистрирован: 04 сен 2013, 22:05
