SLA AKlion

Сообщение AKlion » 17 мар 2017, 14:43

Договорился с Сергеем Ивановым из Питера что он снабдит меня электроникой, а я спроектирую принтер который можно будет несложно повторить. И впоследствии он наладит выпуск электроники и продажу её без железа, а у меня можно будет разжиться чертежами. Примерно так было всё оговорено.
У него получилось сделать разрешение XY - 20 мкм, толщина слоя (Z) - 20 мкм) Я надеюсь получить такое же разрешение при максимальной области печати 140Х200. Хотя такая область печати мне будет нужна крайне редко.

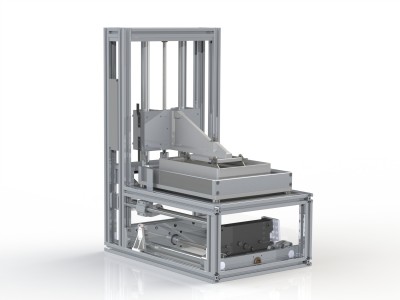

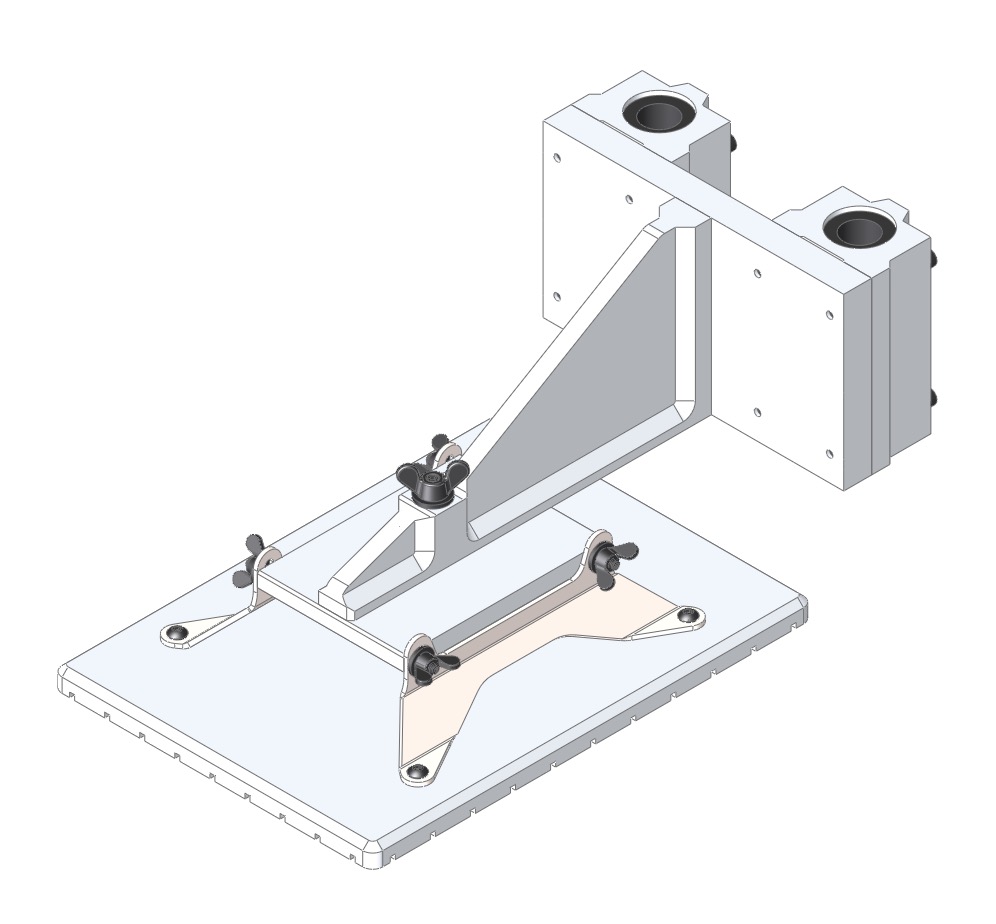

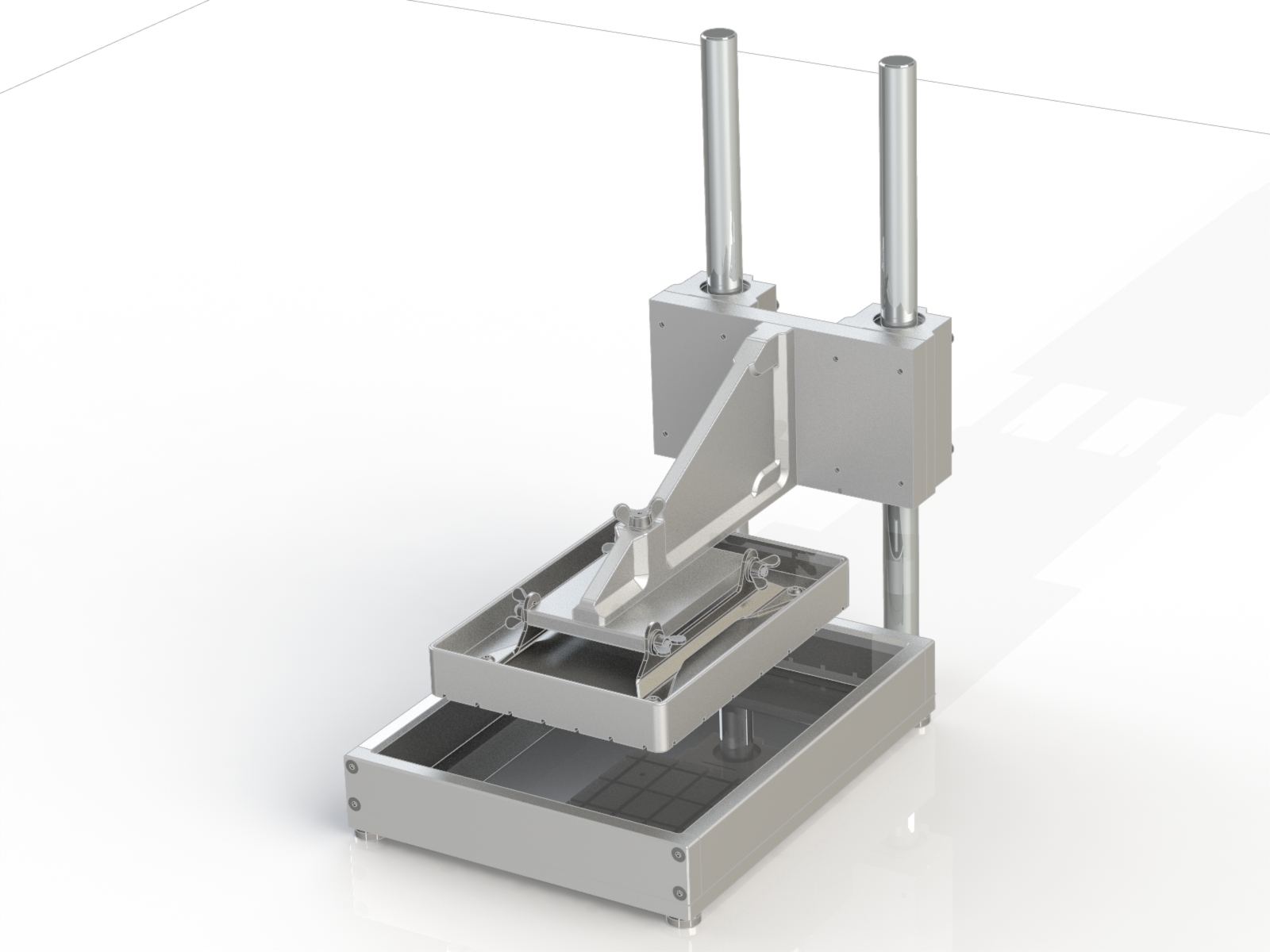

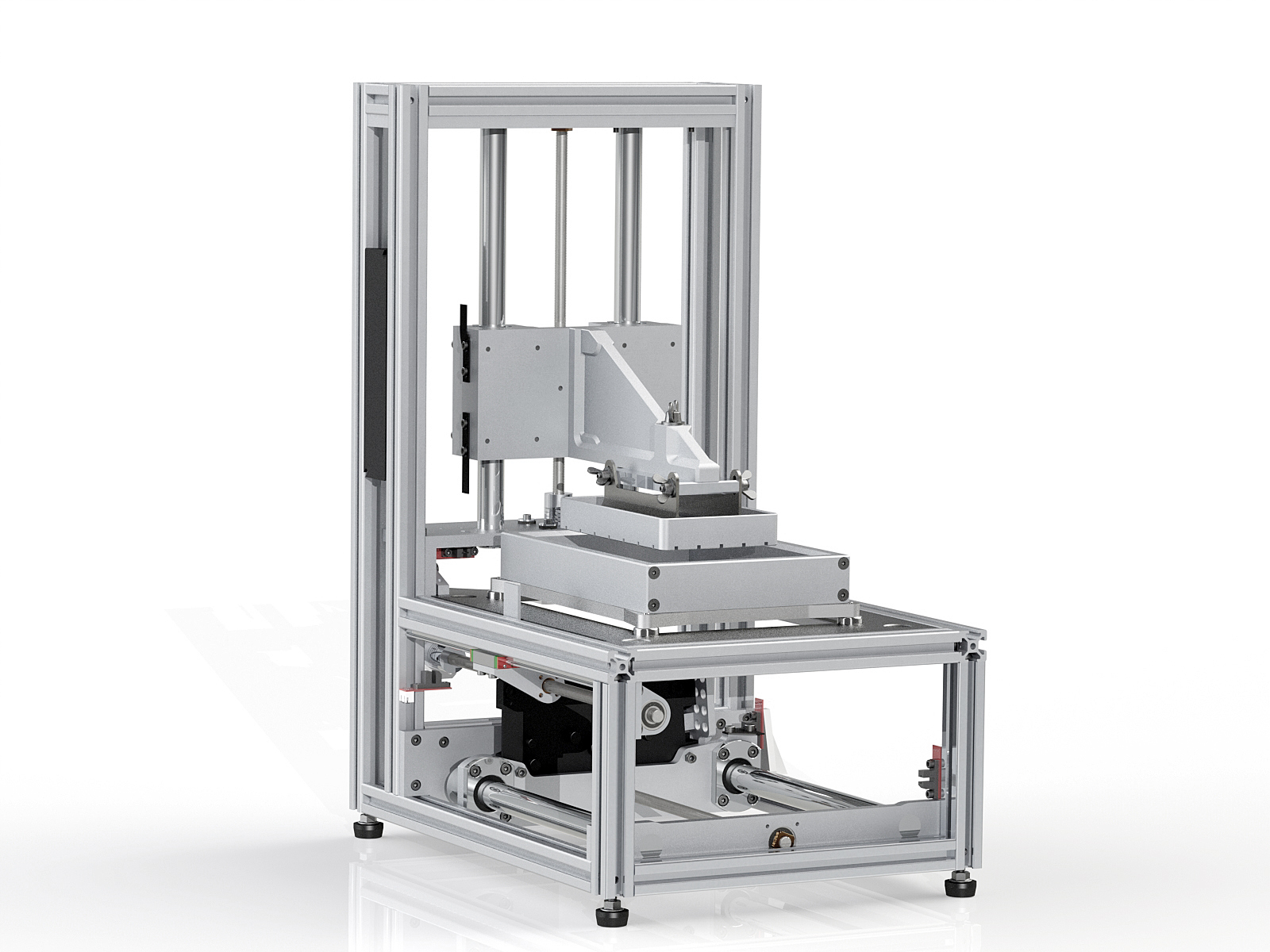

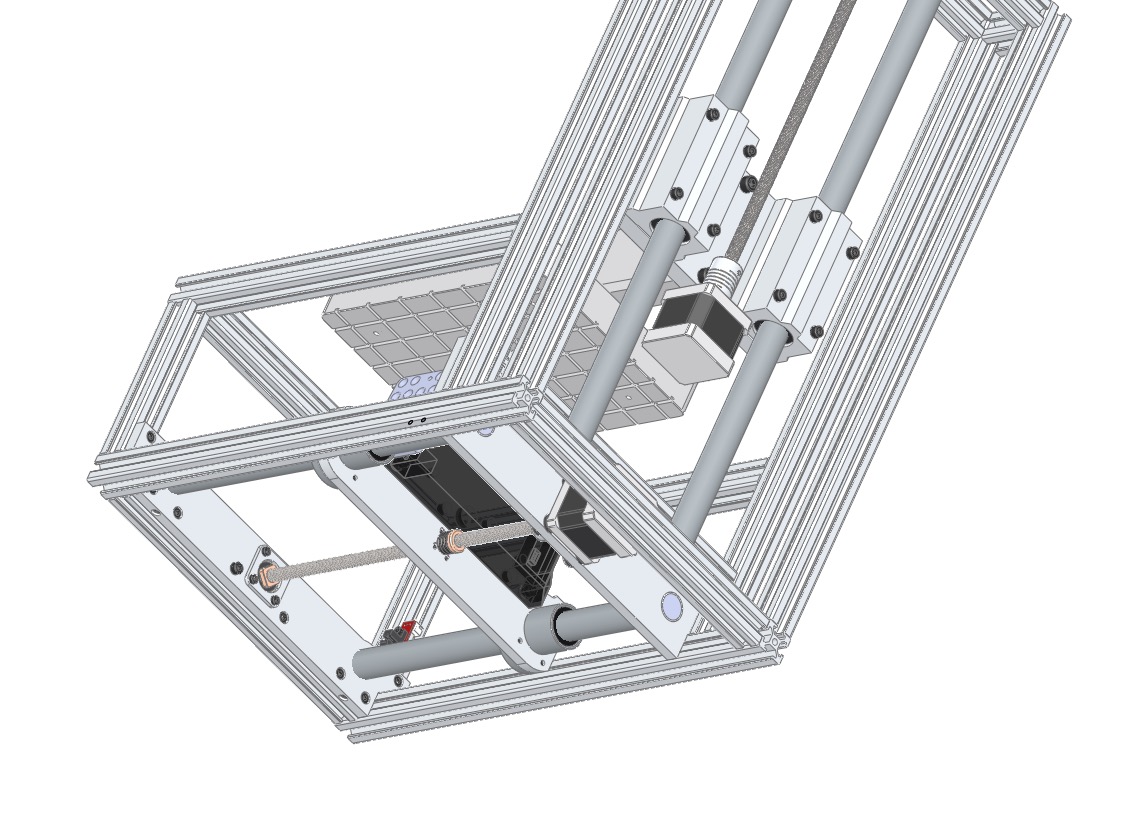

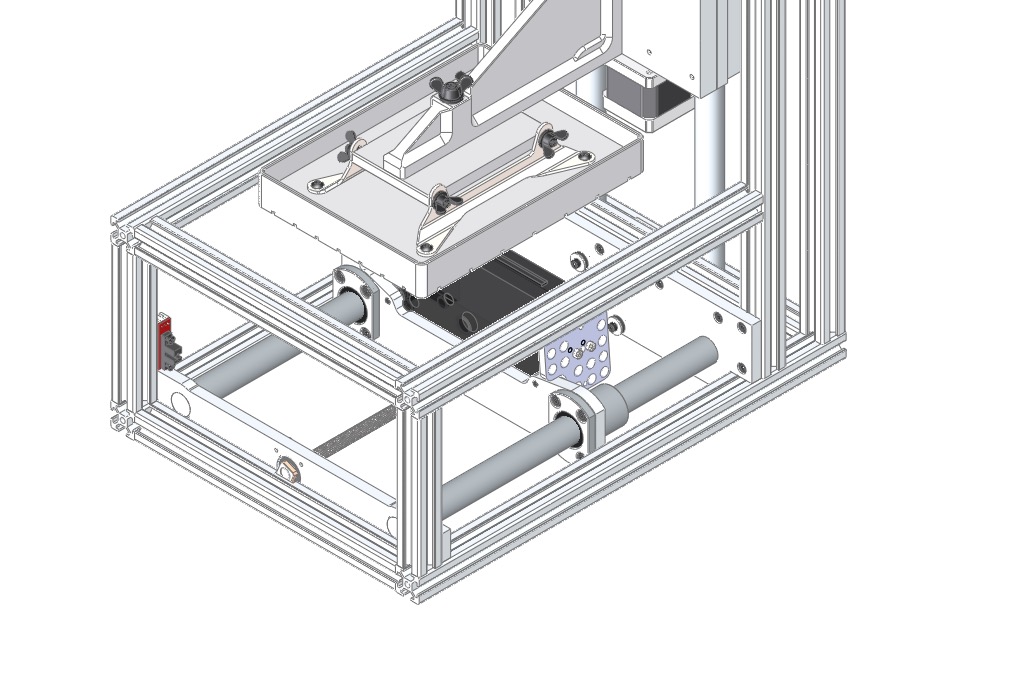

На сегодня уже немного готово в проекте. Кидаю скриншоты готового. По мере работы буду пополняь.
Вложения
Снимок экрана 2017-03-12 в 2.33.50.jpg
Снимок экрана 2017-03-17 в 1.49.33.jpg
Снимок экрана 2017-03-17 в 1.49.42.jpg
Снимок экрана 2017-03-17 в 1.49.53.jpg
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 474
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: SLA AKlion

Сообщение setar » 17 мар 2017, 16:50

раму чем планируется собирать (стягивать)?
накладные уголки ?
Аватара пользователя
setar
Site Admin

Сообщения: 9738
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: SLA AKlion

Сообщение AKlion » 17 мар 2017, 17:15

Точно так же винтами на м6 как и на прошлом принтере, который работает уже 3 года. Уголки будут излишними.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 474
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: SLA AKlion

Сообщение AKlion » 17 мар 2017, 22:30

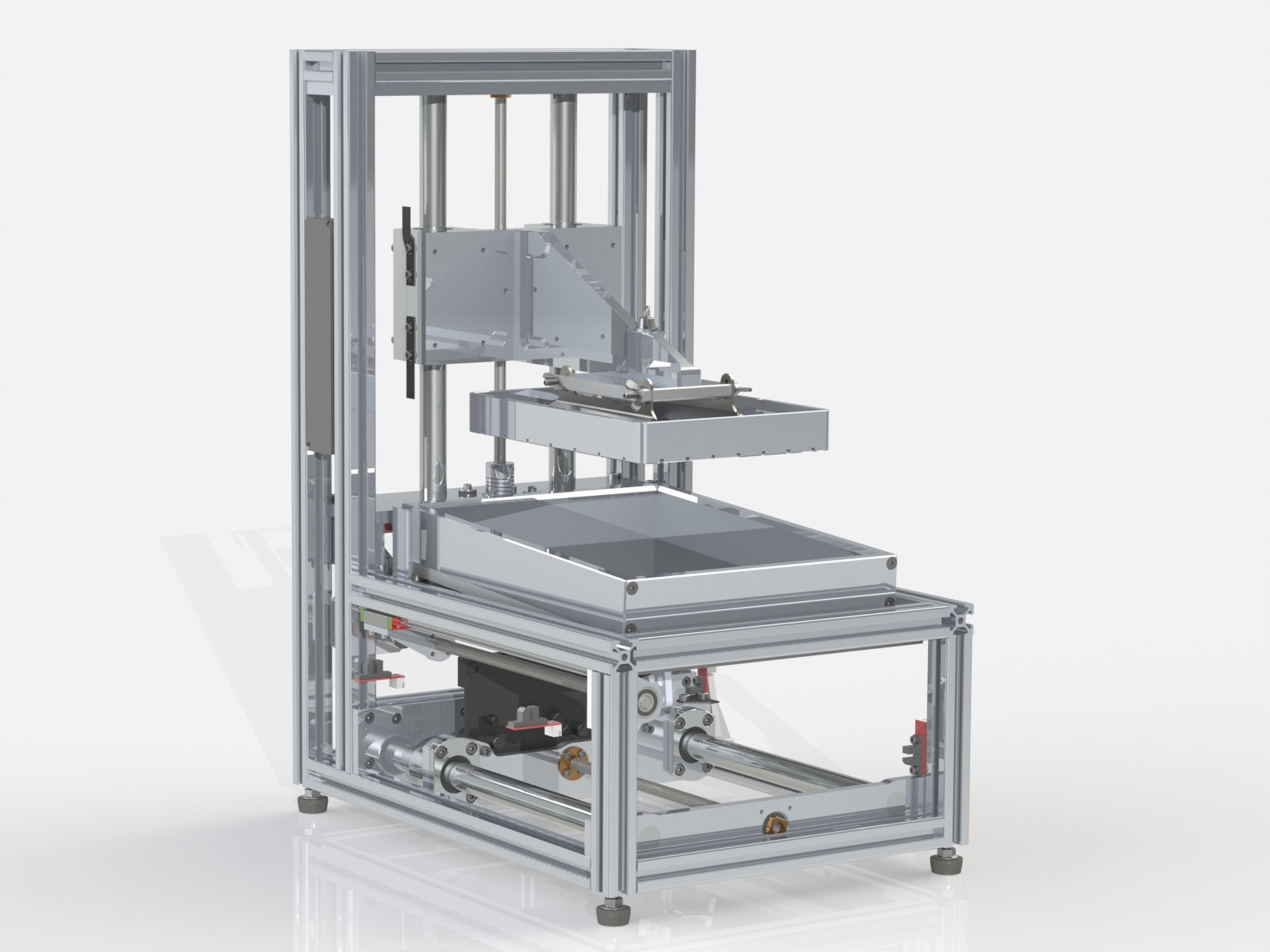

Желающие могут качнуть 3д PDF файл по ссылке и покрутить. https://cloud.mail.ru/public/7Cs7/cnacvT6FG
Вложения
Снимок экрана 2017-03-17 в 22.20.25.jpg
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 474
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: SLA AKlion

Сообщение Zusul86 » 17 мар 2017, 22:50

На что будет опираться винт Z (не на муфту же)?
И в чем сакраментальный смысл делать, как у всех, консольный стол?
Почему не сделать портал?
С двумя винтами/моторами будет возможностью "качать" стол. Конструктов и компактней и менее нагруженный.
Zusul86

Сообщения: 769
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: SLA AKlion

Сообщение AKlion » 17 мар 2017, 23:09

Скачай 3д модельку и увидишь на чём висит винт Z.

Принтер с порталом и двумя винтами будет значительно сложнее, хотя такой вариант рассматривался. Стол в этой конструкции будет качаться и будет перемешивание компаунда. Вообще качание предметного столика более предпочтительно чем качание ванны но там есть тонкости которые решить очень и очень сложно. Ось качания должна совпадать с плоскостью печати, иначе будет сдвижка, а это деформация изделия и растяжение плёнки. Вот именно по этой причине от портала я сразу и отказался, так как он не несёт никаких преимуществ, кроме удорожания изготовления.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 474
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: SLA AKlion

Сообщение Zusul86 » 18 мар 2017, 01:10

Шарнир ванны я бы перенес от Z. Тогда нагрузка на консоль при "отрыве" меньше, а под Z уже есть какое то мясо и место под привод ванны.
AKlion писал(а):так как он не несёт никаких преимуществ, кроме удорожания изготовления.

С порталом нагрузка на валы Z будет только от асимметричности усилия "отрыва" относительно портала, что в "самом худшем случае" будет на порядок меньше чем "самый худший случай" для консоли.
Да и удорожание сомнительно... Ведь можно избавиться от самой сложной не покупной детали - уголка. Переставить уже ненужные верхние профили, добавить копеечные мотор с винтом и опору.
AKlion писал(а):Ось качания должна совпадать с плоскостью печати

От портала можно получить профит на первом слое - самом сложном в плане "отрыва".
Последний раз редактировалось Zusul86 18 мар 2017, 01:17, всего редактировалось 1 раз.
Zusul86

Сообщения: 769
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: SLA AKlion

Сообщение AKlion » 18 мар 2017, 01:17

Накидай свой вариант и обсудим его.
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 474
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: SLA AKlion

Сообщение how_eee » 19 мар 2017, 11:31

А что именно за электроника? Лазерная развёртка по х и шаговик по у? Или что-то другое? Сколько стоит у него комплект?
Аватара пользователя
how_eee

Сообщения: 589
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: SLA AKlion

Сообщение AKlion » 19 мар 2017, 22:47

Да именно такая, цены пока нету.

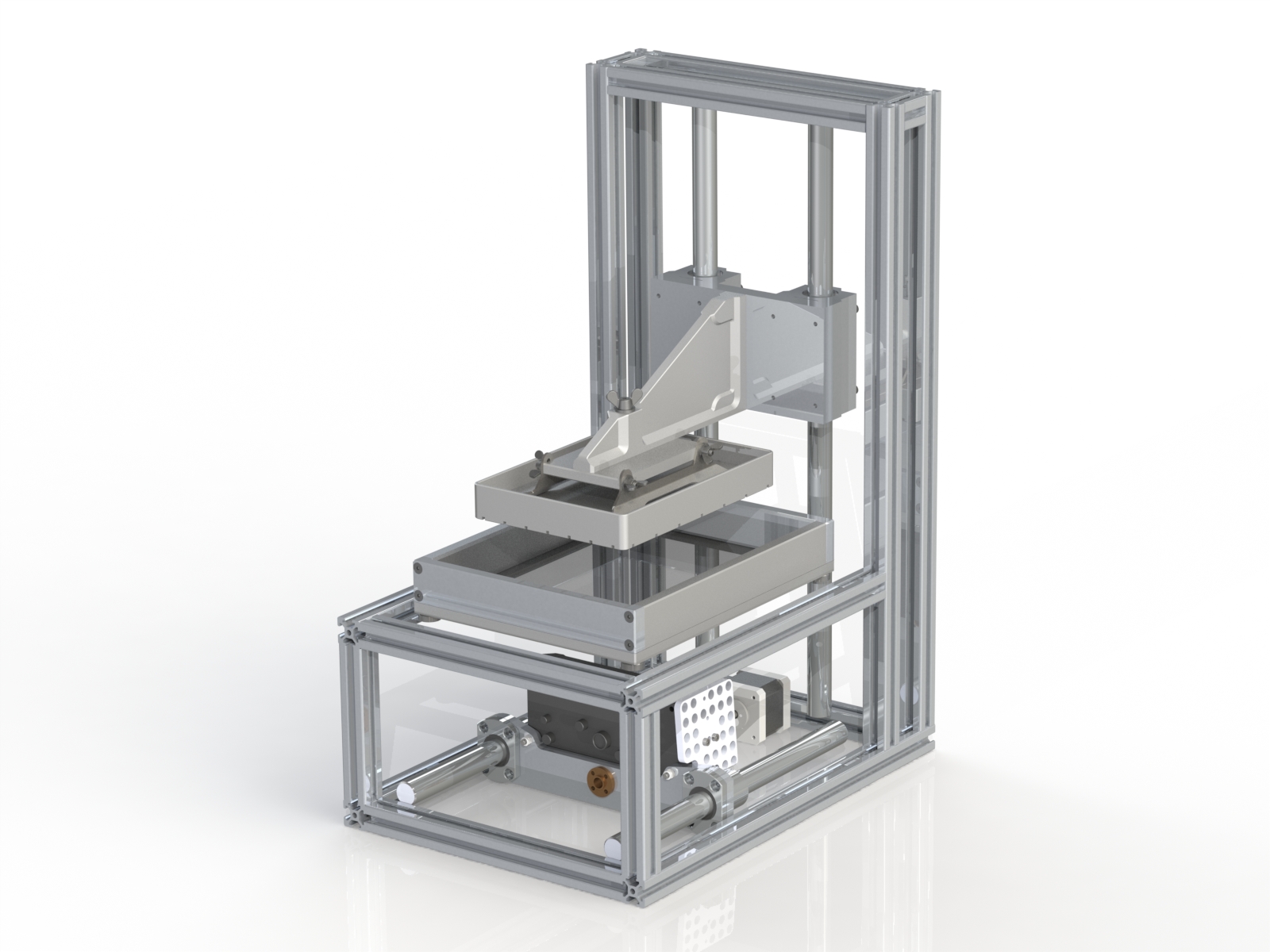

Свежий скриншот и новый 3д файл по ссылке https://cloud.mail.ru/public/BCxb/hjtNT4VTr
Вложения
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 474
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: SLA AKlion

Сообщение elshad66 » 20 мар 2017, 20:07

Бог в помощь :D

Добавлено спустя 1 минуту 4 секунды:
how_eee писал(а):А что именно за электроника? Лазерная развёртка по х и шаговик по у? Или что-то другое? Сколько стоит у него комплект?


да она самая :D
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 322
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: SLA AKlion

Сообщение AKlion » 21 мар 2017, 02:32

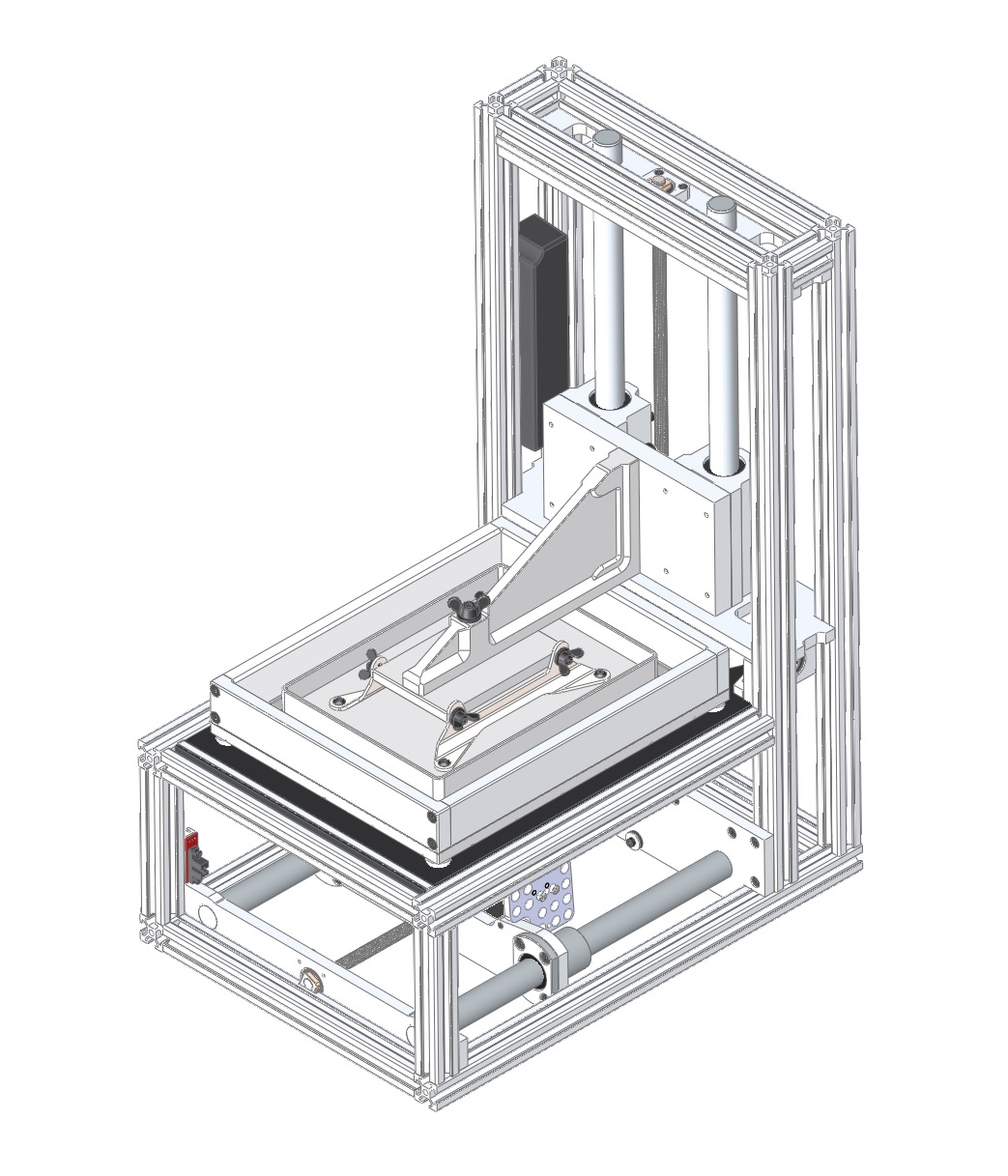

Свежий скриншот и новый 3д файл по ссылке https://cloud.mail.ru/public/LqZk/GSew9rBMz
Началась доводка и мелочёвка, это может затянутся. Местами уткнулся в сложности, как не хотелось но пришлось немного увеличить размеры.
Вложения
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 474
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: SLA AKlion

Сообщение how_eee » 23 мар 2017, 15:00

Ну что там с электроникой. Хочется фото блока посмотреть. Есть чё?
Аватара пользователя
how_eee

Сообщения: 589
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: SLA AKlion

Сообщение AKlion » 23 мар 2017, 18:50

Всему своё время.
Электоника от этого принтера http://rk-stud.ru/forum/viewtopic.php?f=33&t=194
Вложения
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 474
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей

Re: SLA AKlion

Сообщение AKlion » 24 мар 2017, 03:29

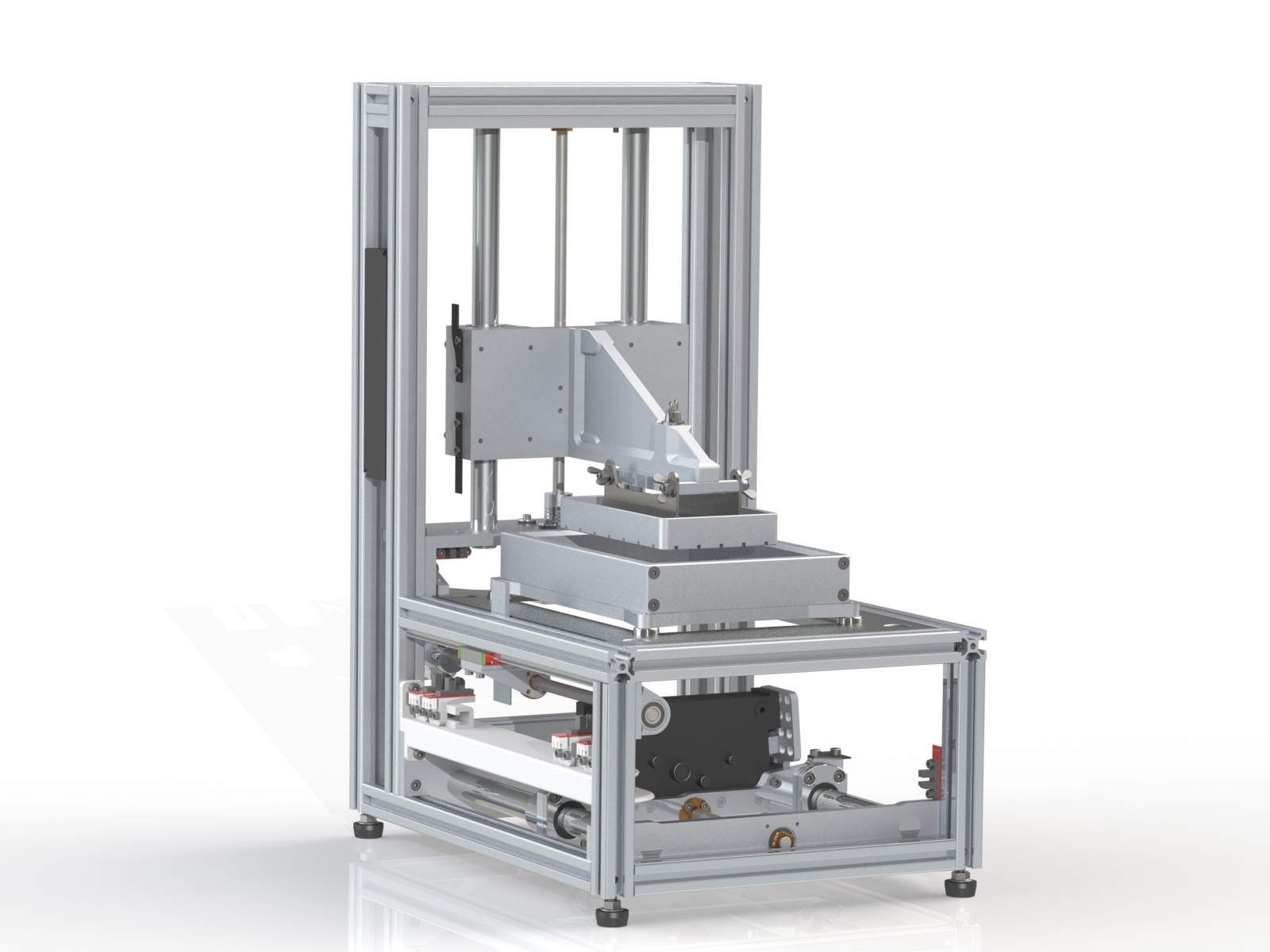

Свежий скриншот и новый 3д файл по ссылке. https://cloud.mail.ru/public/GKec/beM137xg2
Осталось совсем немного и проверка на ошибки.
Вложения
Жить будем. http://forum.3dprintmaster.ru Скайп aklion от чертежей до деталей и станков.
Аватара пользователя
AKlion

Сообщения: 474
Зарегистрирован: 07 фев 2013, 04:43
Откуда: Тольятти
Skype: aklion
ФИО: Андрей
