DLP-принтер 3D. Первый опыт. Помогите с фокусом!

Сообщение Neyr0 » 08 мар 2017, 18:29

Всем добра и добрейшего дня!

Прошу подсказать как достичь высокого качества печати, чтобы печатать на уровне качества для филигранной ювелирки.

Итак, достался мне по случаю комплект оборудования, состоящий из стереолитогафического принтера авторской сборки, двух банок фотополимера и Канистры силикона noname (литра 4 наверное) с отвердителем.

Вот комплект:

1. Принтер Noname с проектором Vivitek D551 на 3000 люменов. Разрешение 1024 на 768 максимальное. В кювете установлено какое-то волшебное стекло. Оптивайт называется или как-то так.
2. ПО Creation Workshop.
3. Блок управления принтером Arduino.
4. Контроллер шагового мотора Purelogic, модель не разглядел.
5. Фотополимер X-RAY TOUGH Reactive.
6. Фотополимер X-RAY HARD DLP.
7. Силикон Noname, но весьма неплохой для этих задач, поскольку пузырьки воздуха выходят из него сами. Все.

Ниже я приложил фото своего барахла и несколько распечатанных моделей, чтобы показать прогресс.

Путём калибровки всего на свете в этом принтере: установки принтера по уровню, подпружиненного стола, печатной платформы, а также настройки фокуса и режимов, мне удалось напечатать что-то с весьма средним качеством. Дальше качество поднять не получается.

В настоящий момент печатаю с параметрами:
1. Толщина всех слоёв 25 мкм
2. время засветки первых слоёв 5 секунд.
3. Время засветки последующих 3,3 секунды.

Пока что попробовал только фотополимер с синими шариками на этикетке.

Фокус настраиваю с помощью листа белой бумаги, положенного на силикон в кювете, пока она ещё не залита фотополимером. На лист бумаги проецирую изображение сетки.
Объектив вчера зафиксировал с помощью термоклея.
Силикона хватает примерно на 15 - 20 циклов печати
Детали после печати не дозасвечиваю.

Мои основные вопросы:

1. Подскажите самый точный способ настройки фокуса, в домашних условиях и без специального оборудования.
2. На что обратить внимание при режимах печати, если мелкая детализация печатается нечёткой и заплывшей?
3. Сколько должен служить силикон?
4. Кто чем обрабатывает модель после печати? Спирт, УЗ-ванна с жидким мылом и т.д.
5. Насколько важна дозасветка после печати?
Вложения

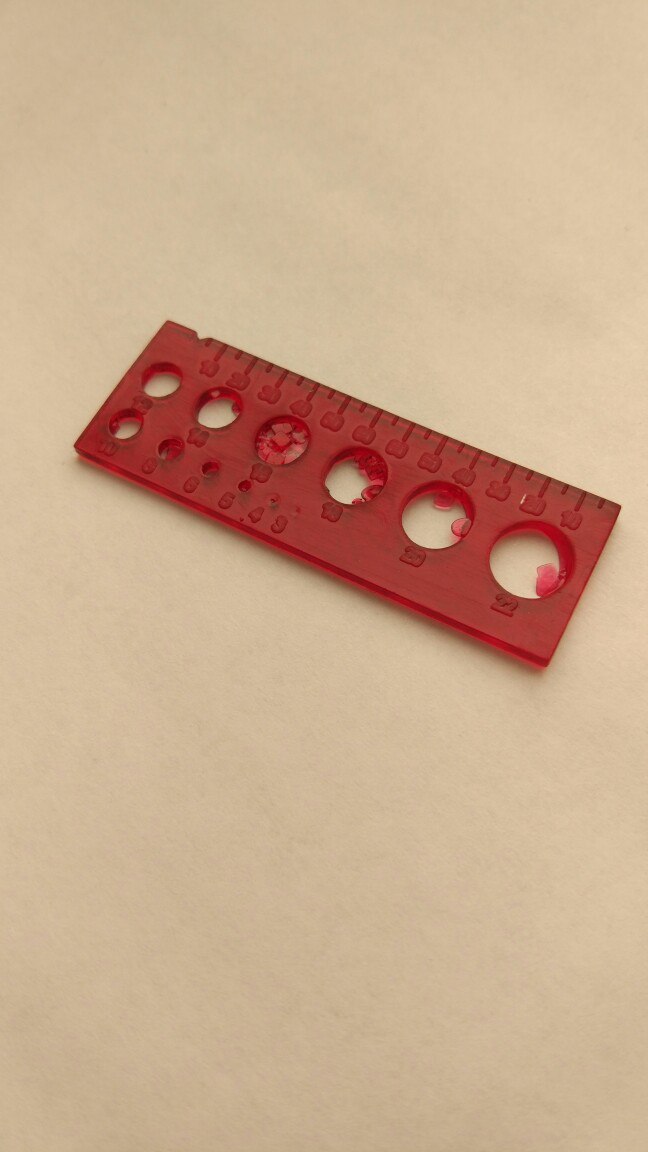

восемьнадцатая напечатанная модель

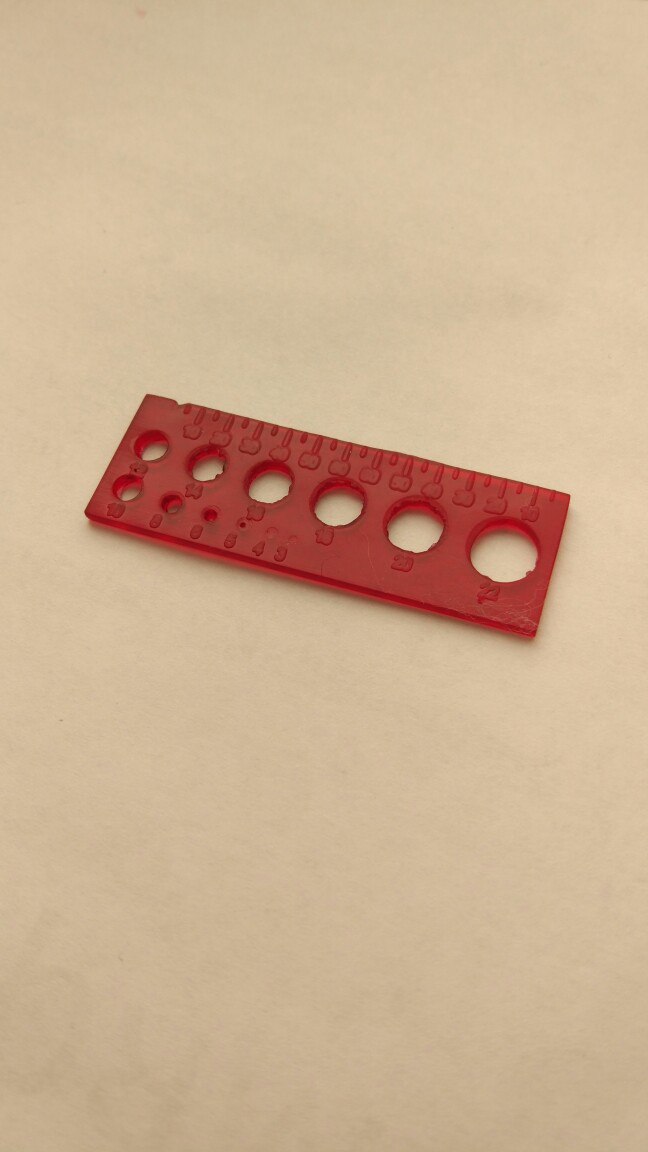

двенадцатая напечатанная модель

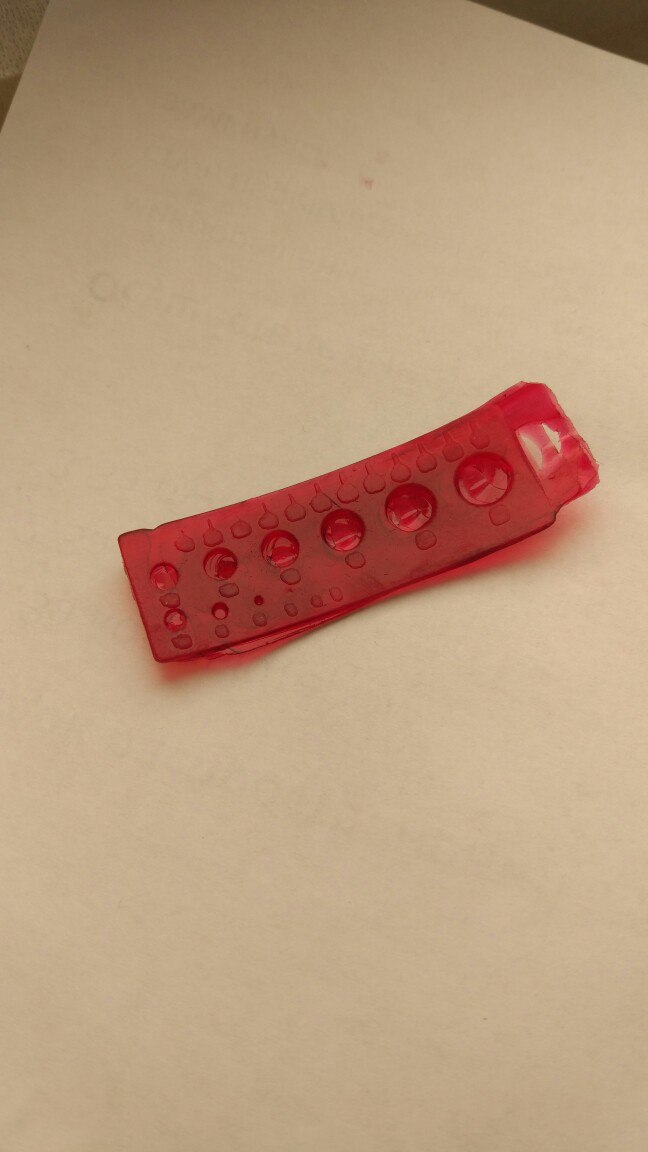

шестая напечатанная модель

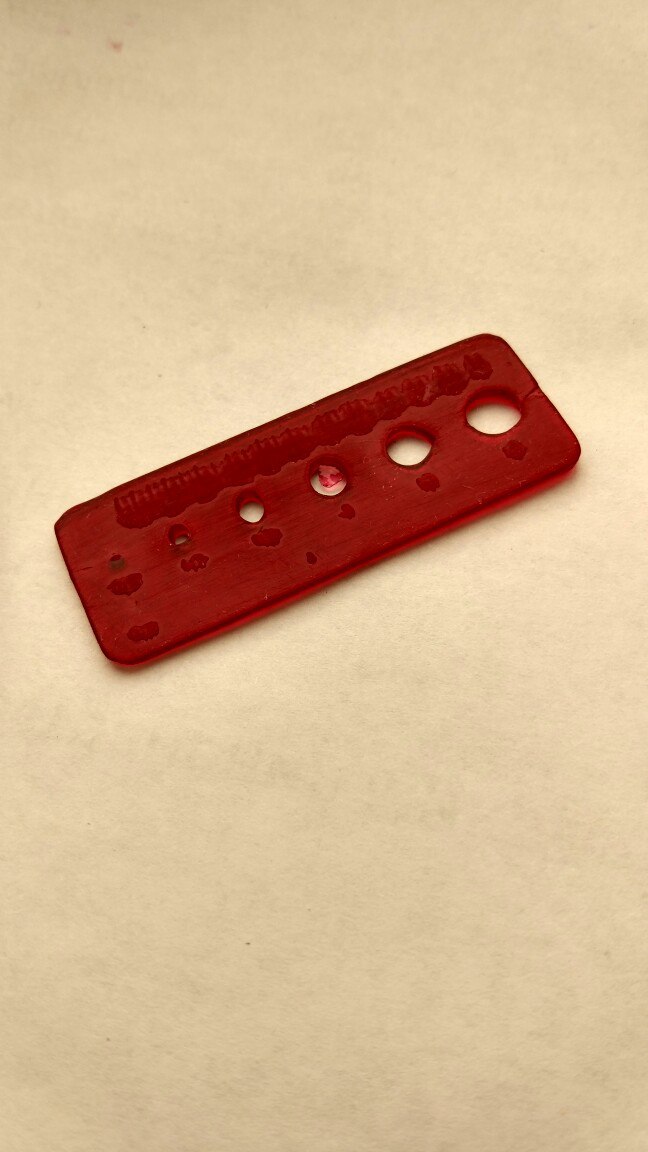

первая напечатанная модель

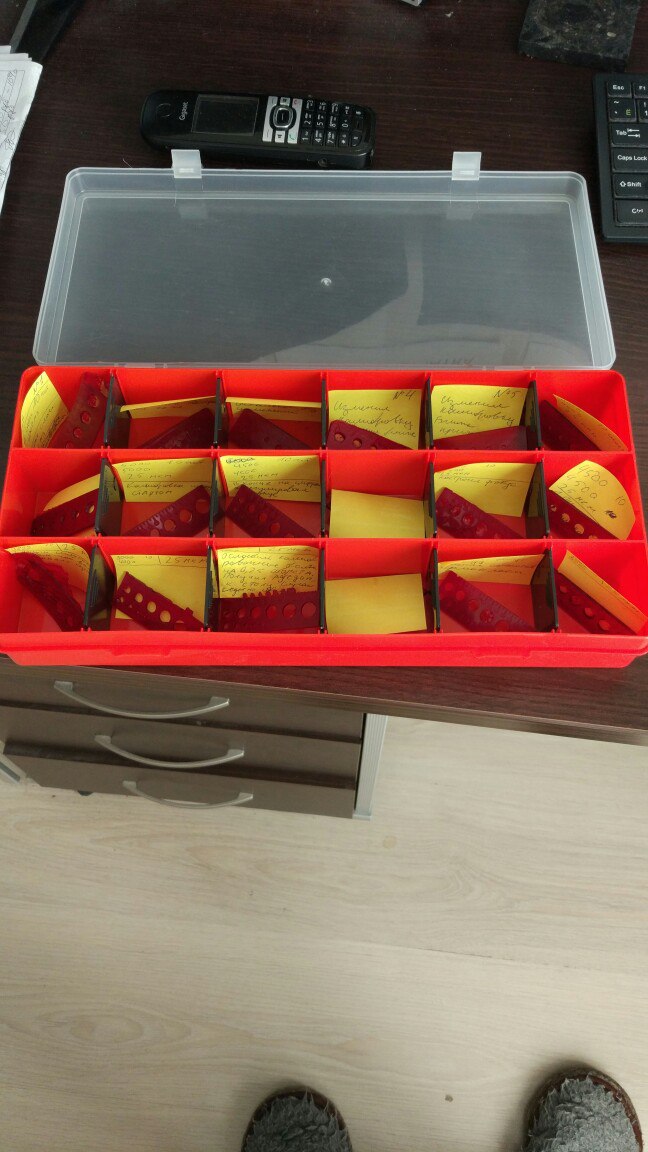

коробка с напечатанными моделями

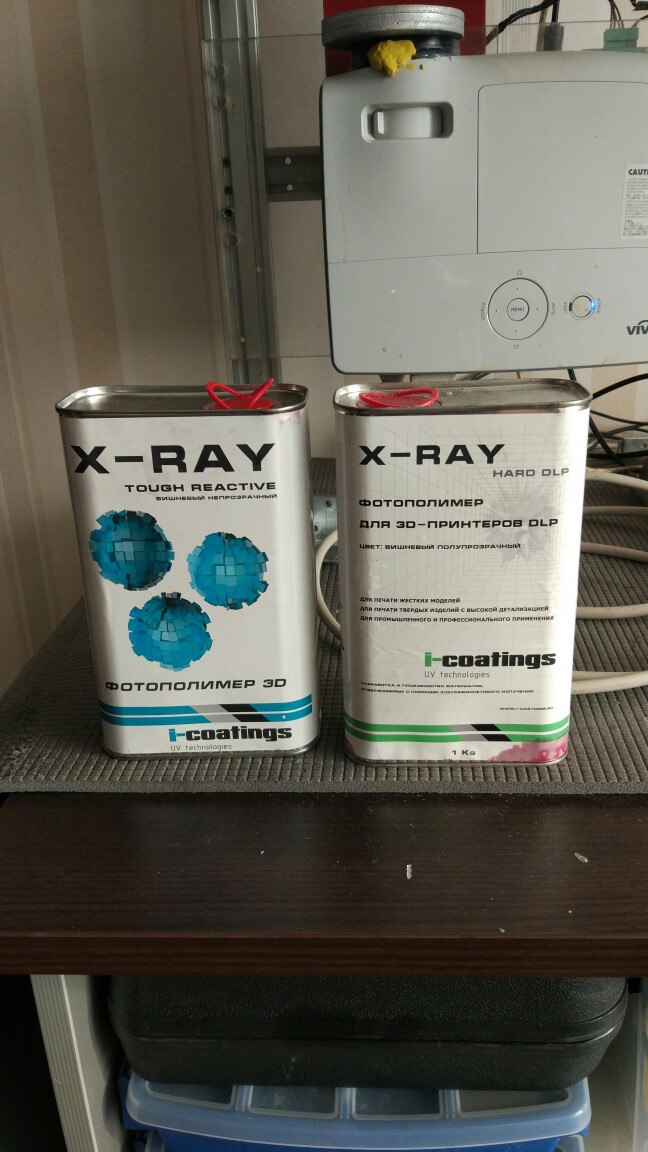

фотополимеры

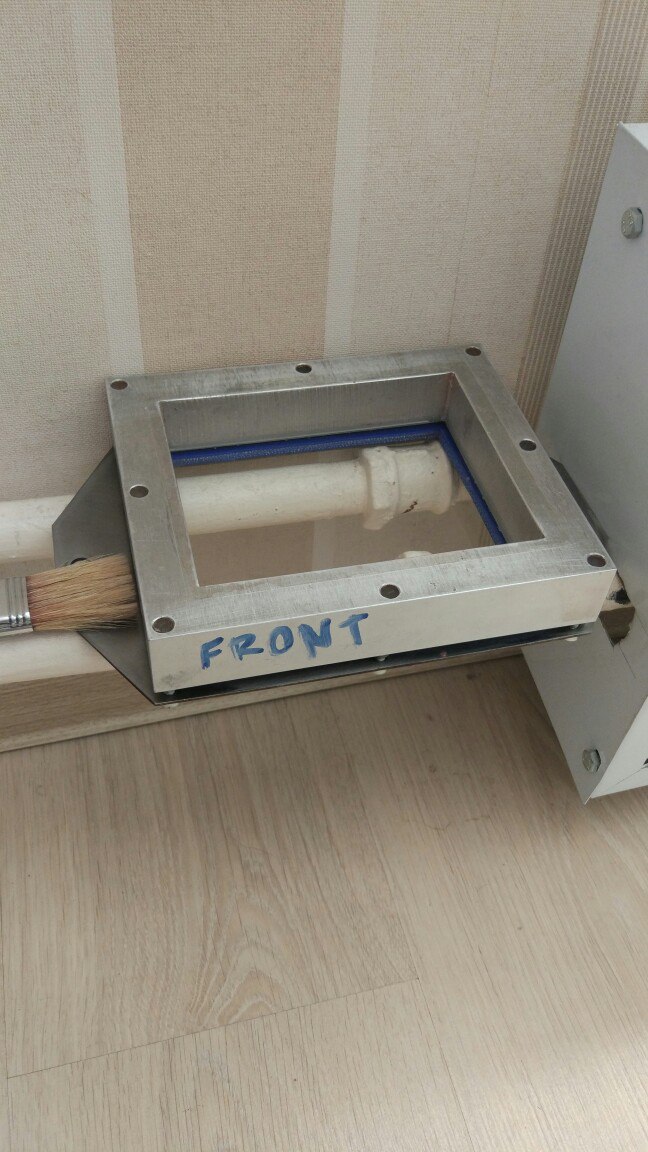

кювета для фотополимера

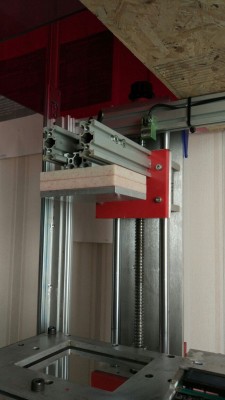

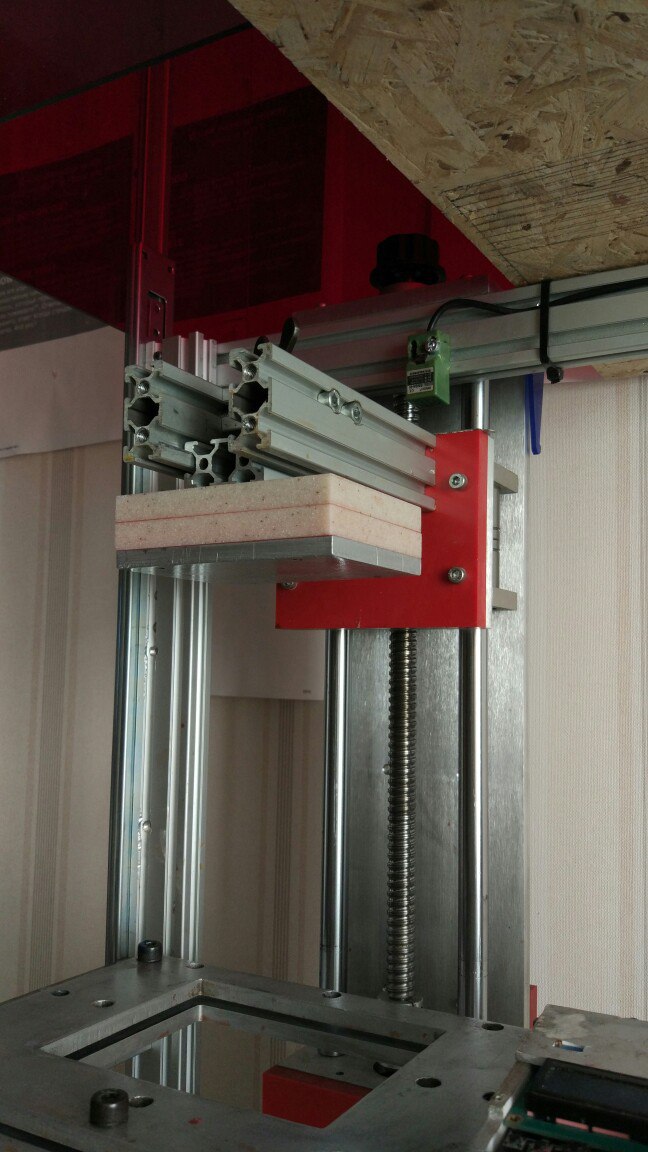

платформа построения

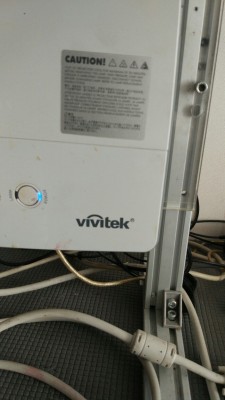

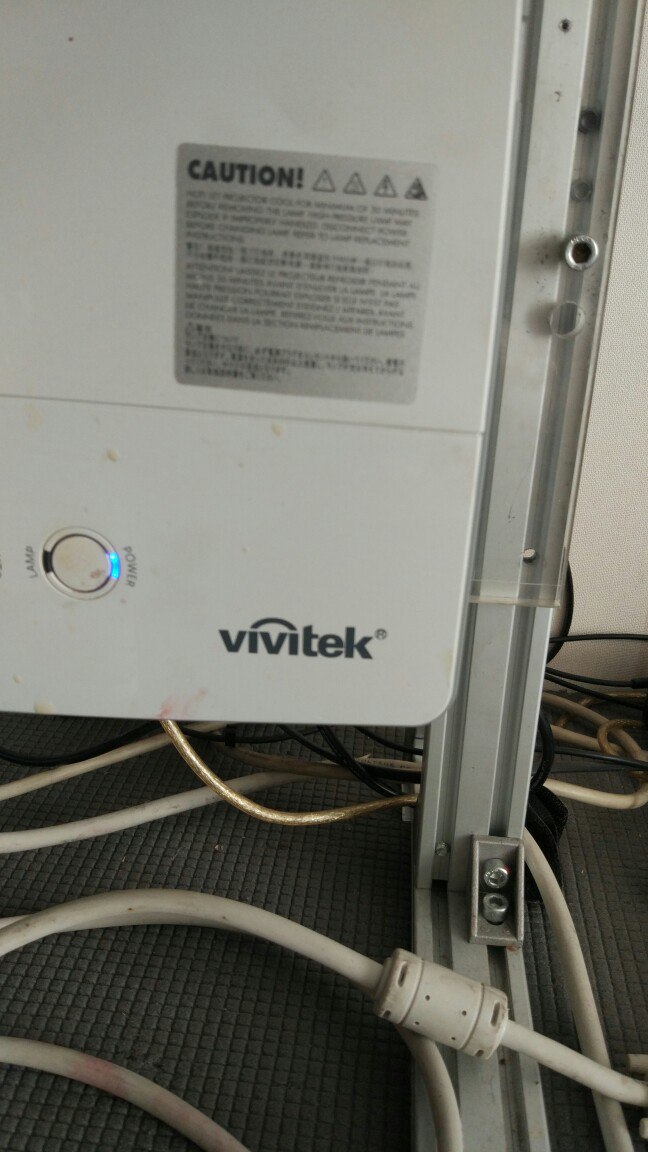

название проектора

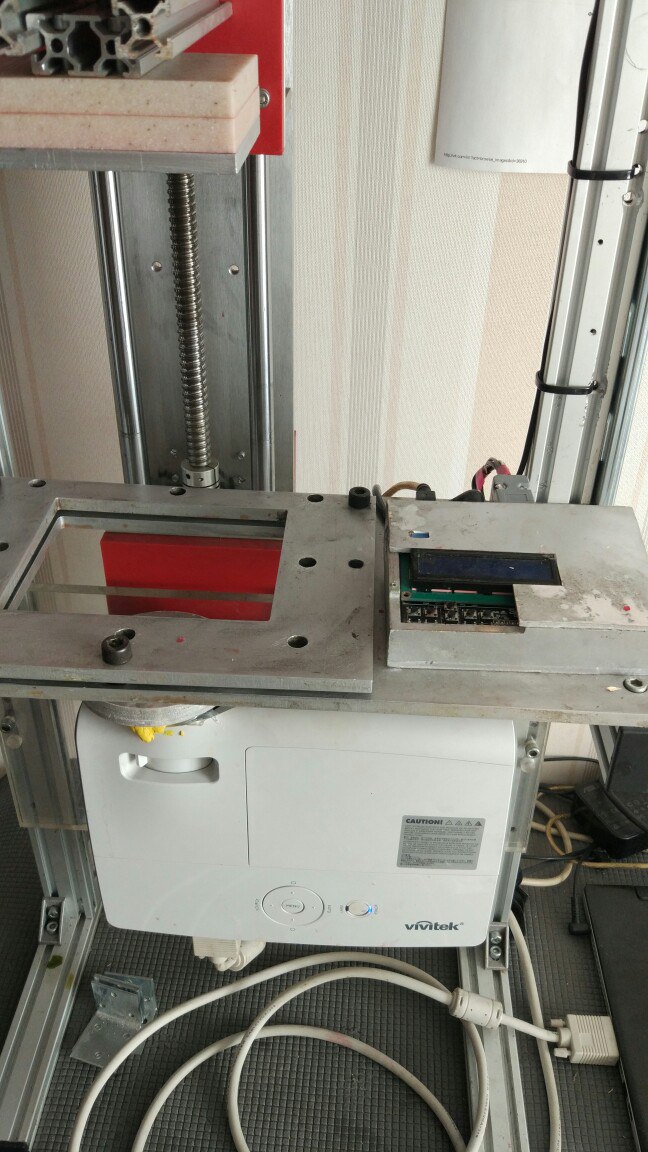

проектор и основная плита

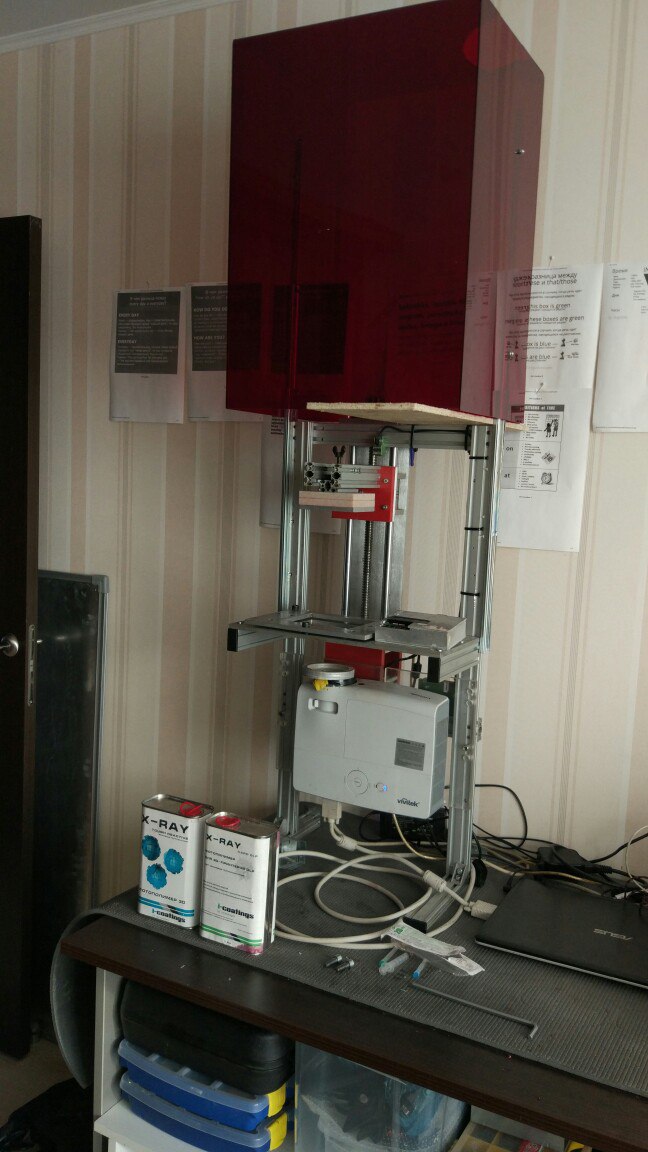

всё вместе
Neyr0

Сообщения: 2
Зарегистрирован: 08 мар 2017, 17:11

Re: DLP-принтер 3D. Первый опыт. Помогите с фокусом!

Сообщение Harh » 09 мар 2017, 23:03

Насколько я знаю, тут всего порядка 3-4 пользователей, которые обозначили наличие у них DLP принтера. Заходят периодически...

По фокусу тебе ничего не подскажу. Единственное, если в проекторе есть какой-нибудь экономичный режим, можешь попробовать в него переключить, чтобы картинка слишком яркой при настройке не была. А так, если доберусь, то сам еще по этим граблям ходить буду... К слову, подумалось тут, что можно попробовать распечатать мишень не на бумаге, а на глянцевой пленке, может быть при этом проекция будет более резкая... Но я плохо представляю, чего там за проекция/мишень.

По досветке отпечатка... Ну вообще, его вродь положено досвечивать, чтобы закончить процесс полимеризации, чтобы не оставалось желеподобной субстанции в модели.

Промывку моделей, сколько читал, как и ванночки - изопропиловый спирт. Он продается в магазинах радиодеталей и в некоторых, где торгуют всякими клеями, баллончиками с краской и т.д.

По силикону на дне ванны... Вообще, обычно используют просто тефлоновую пленку. Если у тебя какой-то аналог силгарда (Sylgard), который используют в принтерах B9 Creator, ну, не знаю :) Тогда посмотри, насколько часто обновляют этот силгард владельцы В9 - вродь там официальная рекомендация есть, просто я уже не помню, сколько.
Аватара пользователя
Harh

Сообщения: 623
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: DLP-принтер 3D. Первый опыт. Помогите с фокусом!

Сообщение elshad66 » 10 мар 2017, 02:22

открой блокнот ,и заполни буквой Н или Ш ,за верхний край окна перетащи на проектор,на дно ванны положи черный пакет для мусора,и фокусируй с лупой
но по любому ,по углам и в низу не думаю что, будет резко так как в центре
здесь моделька для тестов,не оч все продумано но все же для первых тестов и настройки пойдет
http://www.3dsla.ru/test-model-for-sla/
да ,,забыл сказать, пакет прижми стеклом или орг
Последний раз редактировалось elshad66 10 мар 2017, 12:32, всего редактировалось 1 раз.
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 318
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66

Re: DLP-принтер 3D. Первый опыт. Помогите с фокусом!

Сообщение 3DLab » 10 мар 2017, 10:11

Я кладу на дно ванны смоченную спиртом миллиметровку. По ней настраиваю размер области. Потом свечу мелкую шестеренку с большим числом зубьев. Через темные очки фокусирую.
X-Ray не нуждается в обязательной дозасветке. Но после промывки можно посушить на подоконнике.
Фотополимеры для DLP/LCD.
Аватара пользователя
3DLab

Сообщения: 73
Зарегистрирован: 01 дек 2016, 11:36
Откуда: Нижний Новгород
ФИО: Владимир

Re: DLP-принтер 3D. Первый опыт. Помогите с фокусом!

Сообщение Neyr0 » 10 мар 2017, 13:11

Harh писал(а):Насколько я знаю, тут всего порядка 3-4 пользователей, которые обозначили наличие у них DLP принтера. Заходят периодически...

По фокусу тебе ничего не подскажу. Единственное, если в проекторе есть какой-нибудь экономичный режим, можешь попробовать в него переключить, чтобы картинка слишком яркой при настройке не была. А так, если доберусь, то сам еще по этим граблям ходить буду... К слову, подумалось тут, что можно попробовать распечатать мишень не на бумаге, а на глянцевой пленке, может быть при этом проекция будет более резкая... Но я плохо представляю, чего там за проекция/мишень.

По досветке отпечатка... Ну вообще, его вродь положено досвечивать, чтобы закончить процесс полимеризации, чтобы не оставалось желеподобной субстанции в модели.

Промывку моделей, сколько читал, как и ванночки - изопропиловый спирт. Он продается в магазинах радиодеталей и в некоторых, где торгуют всякими клеями, баллончиками с краской и т.д.

По силикону на дне ванны... Вообще, обычно используют просто тефлоновую пленку. Если у тебя какой-то аналог силгарда (Sylgard), который используют в принтерах B9 Creator, ну, не знаю :) Тогда посмотри, насколько часто обновляют этот силгард владельцы В9 - вродь там официальная рекомендация есть, просто я уже не помню, сколько.



Спасибо! Бумага, как раз лучше, чем плёнка. Я также могу и на силиконе настраивать, который заливаю в кювету. Попробую просто без бумажки на силиконе. Плёнка тоже есть - досталась с принтером. С ней тоже попробую.

Добавлено спустя 37 секунд:
elshad66 писал(а):открой блокнот ,и заполни буквой Н или Ш ,за верхний край окна перетащи на проектор,на дно ванны положи черный пакет для мусора,и фокусируй с лупой
но по любому ,по углам и в низу не думаю что, будет резко так как в центре
здесь моделька для тестов,не оч все продумано но все же для первых тестов и настройки пойдет
http://www.3dsla.ru/test-model-for-sla/
да ,,забыл сказать, пакет прижми стеклом или орг



Спасибо, попробую!

Добавлено спустя 1 минуту 9 секунд:
3DLab писал(а):Я кладу на дно ванны смоченную спиртом миллиметровку. По ней настраиваю размер области. Потом свечу мелкую шестеренку с большим числом зубьев. Через темные очки фокусирую.
X-Ray не нуждается в обязательной дозасветке. Но после промывки можно посушить на подоконнике.



Понял. Постараюсь сегодня купить миллиметровку.
Neyr0

Сообщения: 2
Зарегистрирован: 08 мар 2017, 17:11

Re: DLP-принтер 3D. Первый опыт. Помогите с фокусом!

Сообщение elshad66 » 10 мар 2017, 21:19

да не парься с шаблоном и миллиметровкой,
1 выведи тестовую таблицу ,та что в проекторе
2 замерь размеры ,введи в прогу по х и у
3 сфокусируй ,как описал выше
4 напечатай рамку профилем 1х1 мм по макс размеру таблицы
5 замерь рамку,если размер больше ,уменьши данные в проге по х и у,или наоборот,там разница будет микроны
6 можно вывести рамку на проектор и замерить, но это будет не идеально точно
7 точно напечатанную рамку не выбрасывай,замерь ее через сутки,тем самым ,вычислишь процент усадки
DLP printer .mega 2560+ Repetier 0.91+LCD 2004 Смарт контроллер
Аватара пользователя
elshad66

Сообщения: 318
Зарегистрирован: 21 июл 2012, 13:33
Откуда: КУБАЧИ-БАКУ
Skype: elshad66


Вернуться в 3D печать
