**skela** » 25 фев 2017, 01:09

Всем привет!
Строю третий по счету принтер. Зацепило слегка.
Вот как оно было:
Первый вариант. К фрезерному ЧПУ станку приделал печатающую головку.
Печатает. но оооочень МЕЕЕДЛЕННО. Так как станок с косяком, сказывается на печати.
По оси Z огромный люфт, идет мега волна на печати.
Второй вариант, временный, для постройки третьей модели, основной.
Собрал из ДСП, по схеме coreXY. Добавил скорости, убрал волну по Z. Изучаю косяки. Научусь фотки выкладывать, покажу что получается.

**how_eee** » 25 фев 2017, 08:58

Нажимай Внизу кнопки: Быстрый ответ, потом стандартный ответ- добавить вложения.

**skela** » 25 фев 2017, 12:24

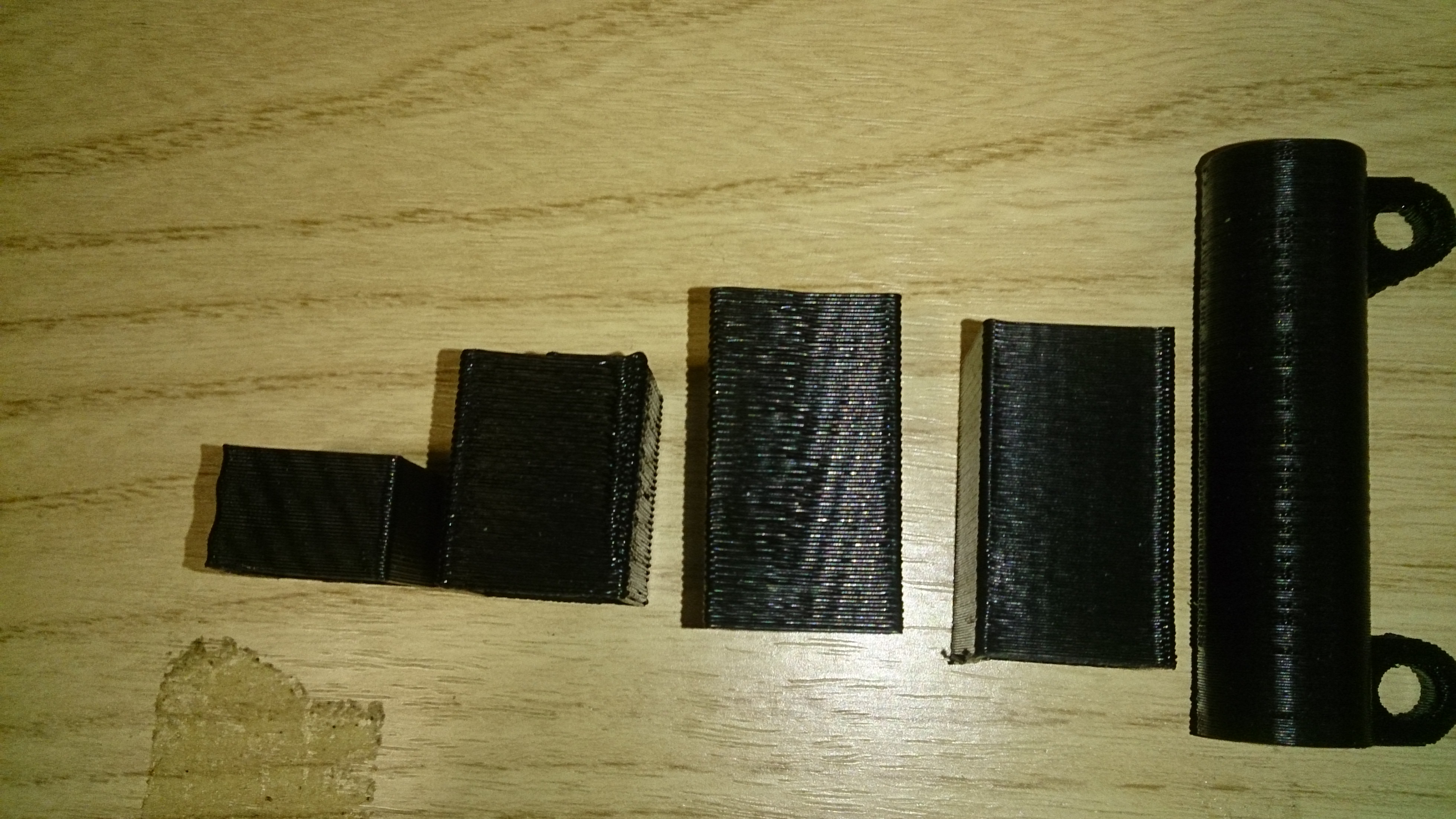

Вот че печатает.
самый левый с волной, самый правый - это подшипник оси Х

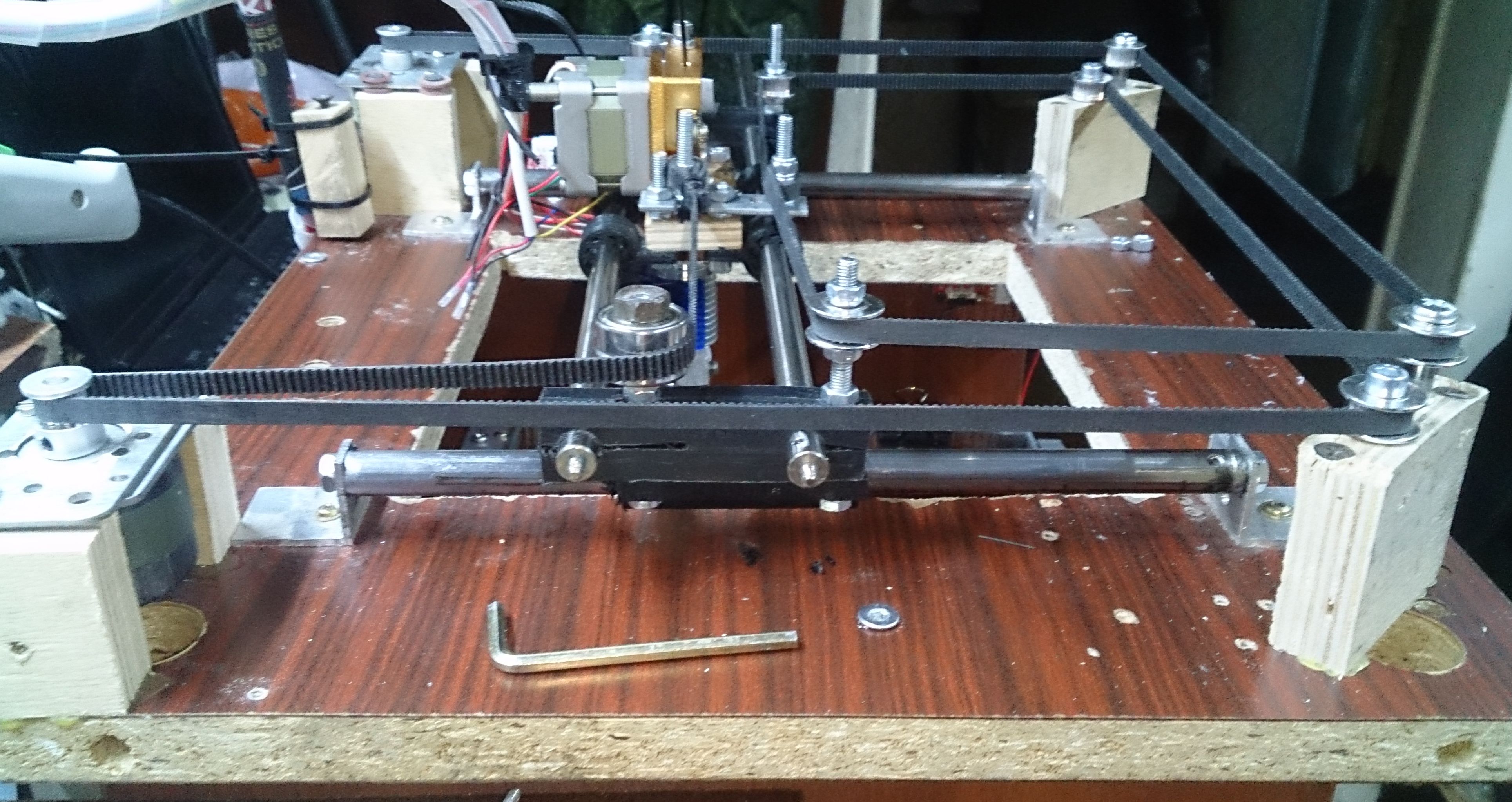

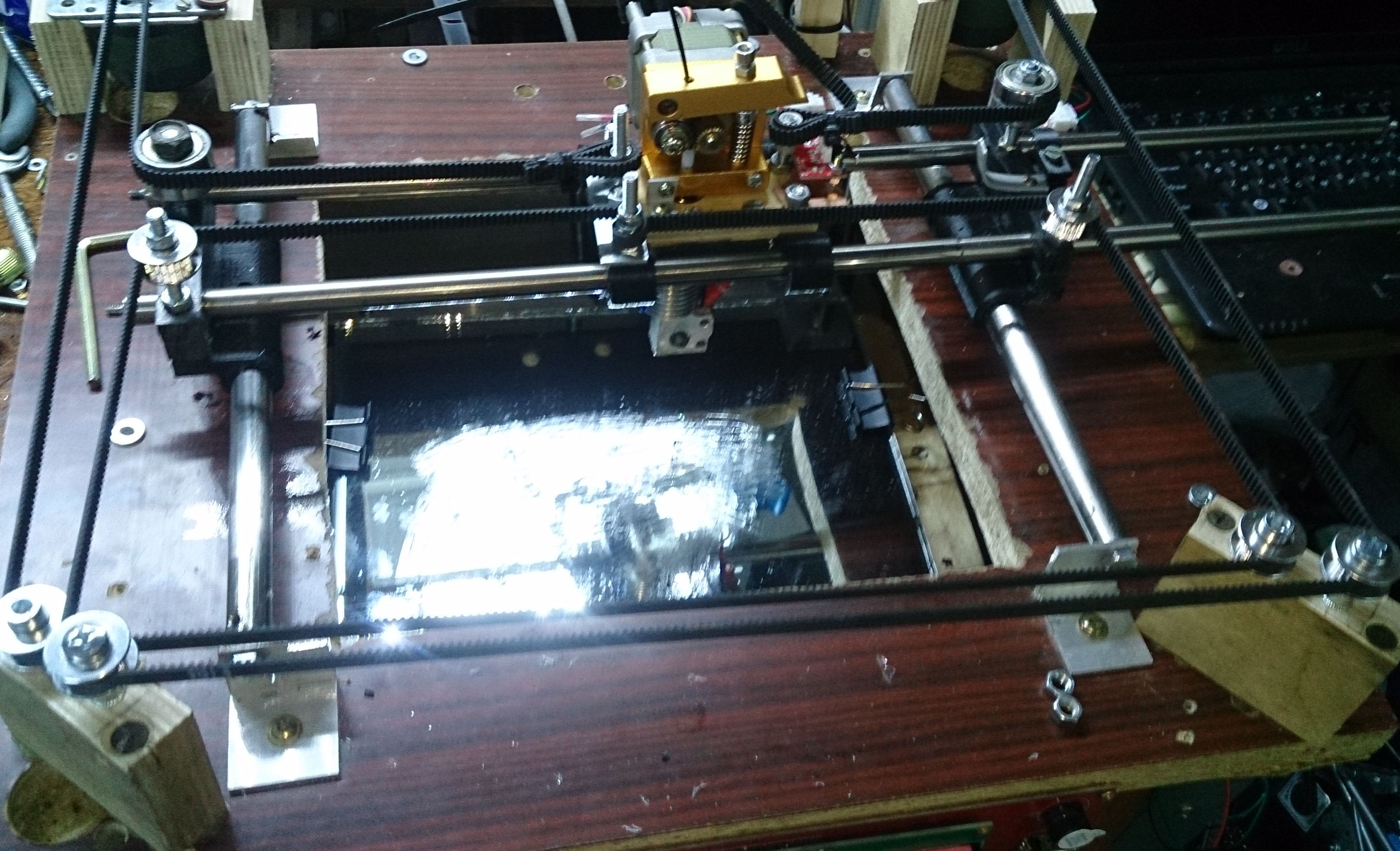

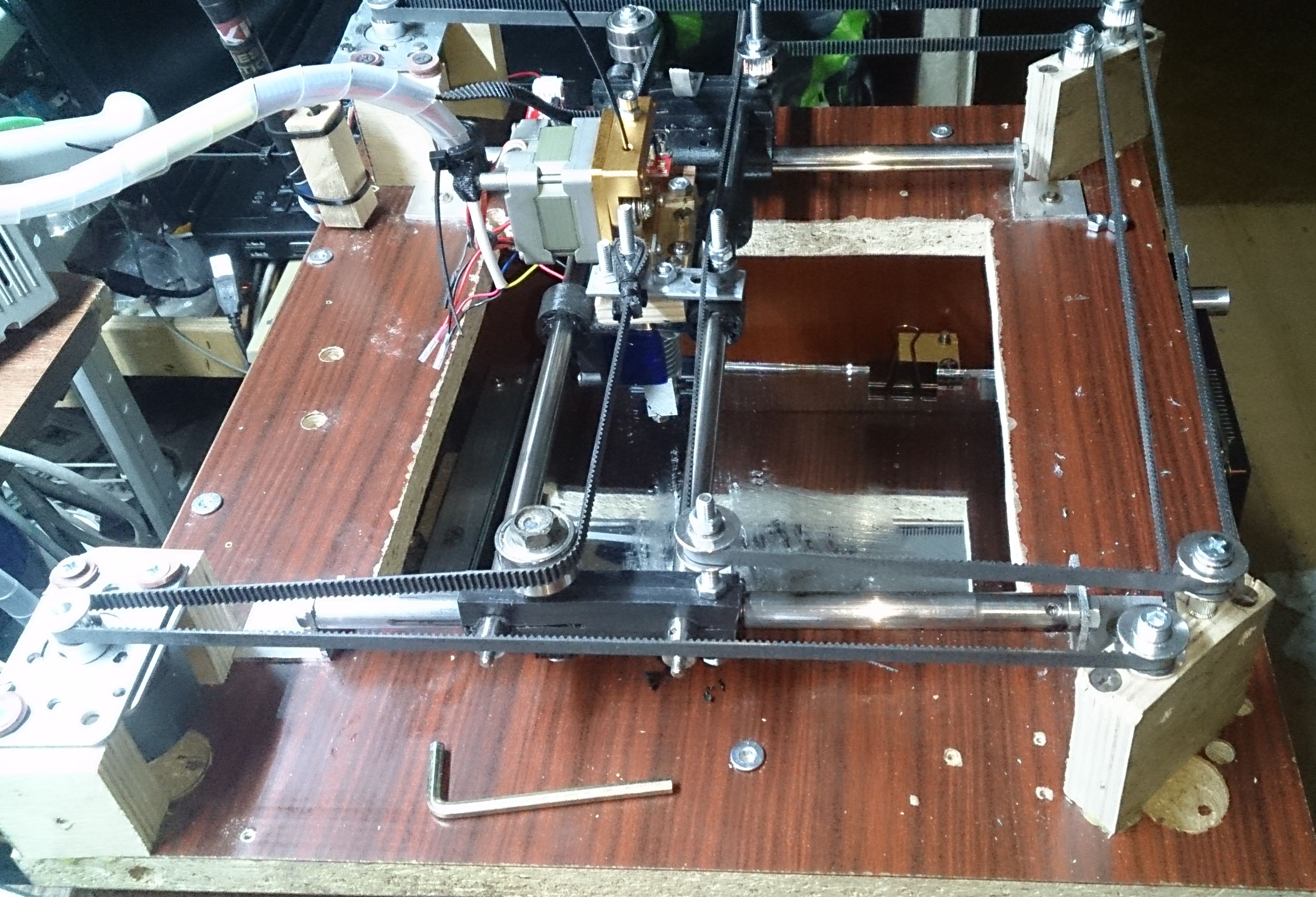

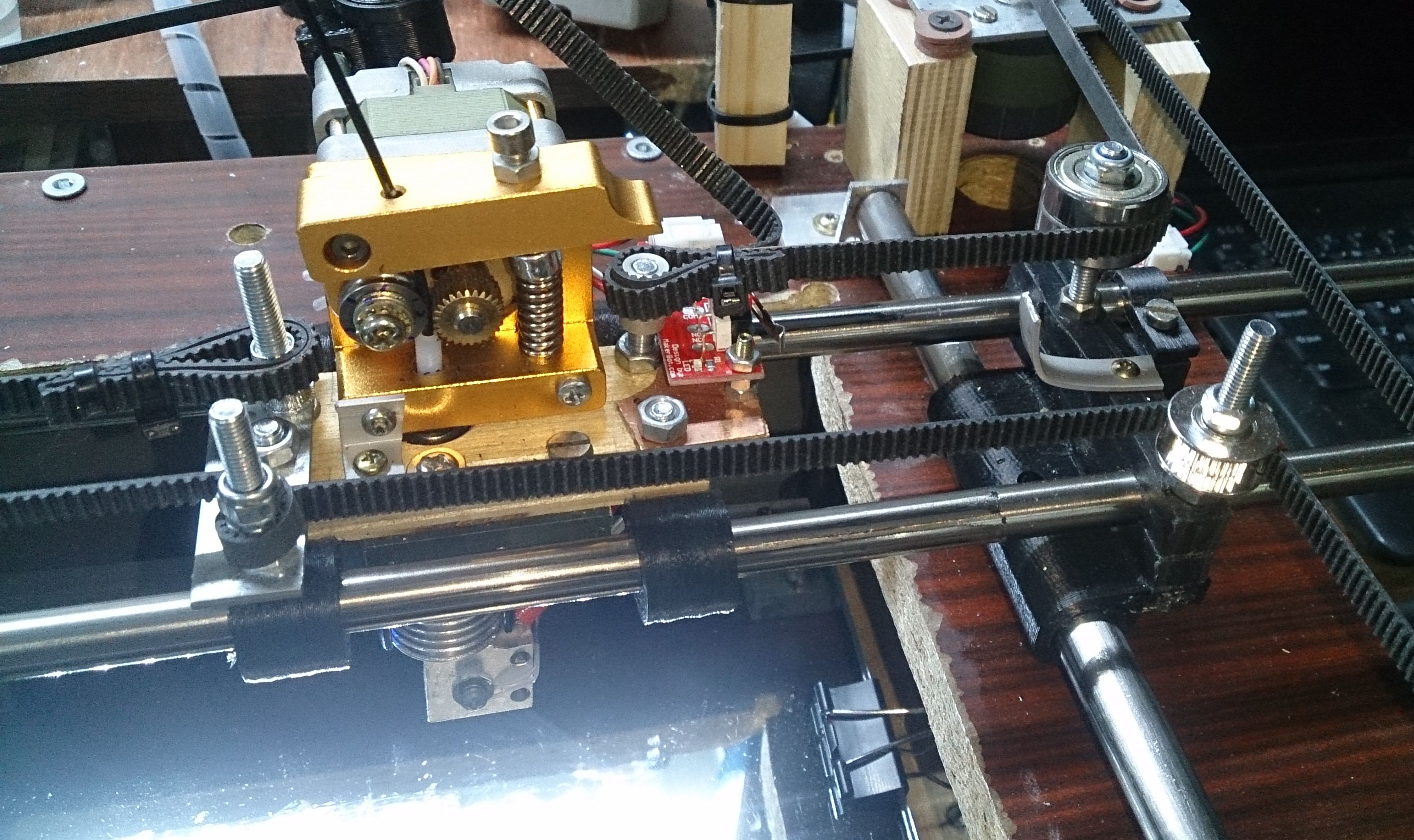

А ниже как выглядит временный вариант принтера.
Собран из матричных принтеров. Покупные только ремень ,прямые ролики и голова.
Ролики говно знатное, при затяжке клинит подшипники.

**how_eee** » 25 фев 2017, 12:54

Чувствуется стиль. :lol:

Это просто отлично что он печатает.
Лучше так чем никак вообще.

**skela** » 25 фев 2017, 13:07

Зато себестоимость - рампс+ардуино+стол+ голова+ремни-ролики. Наверное меньше 2000 рублей будет.

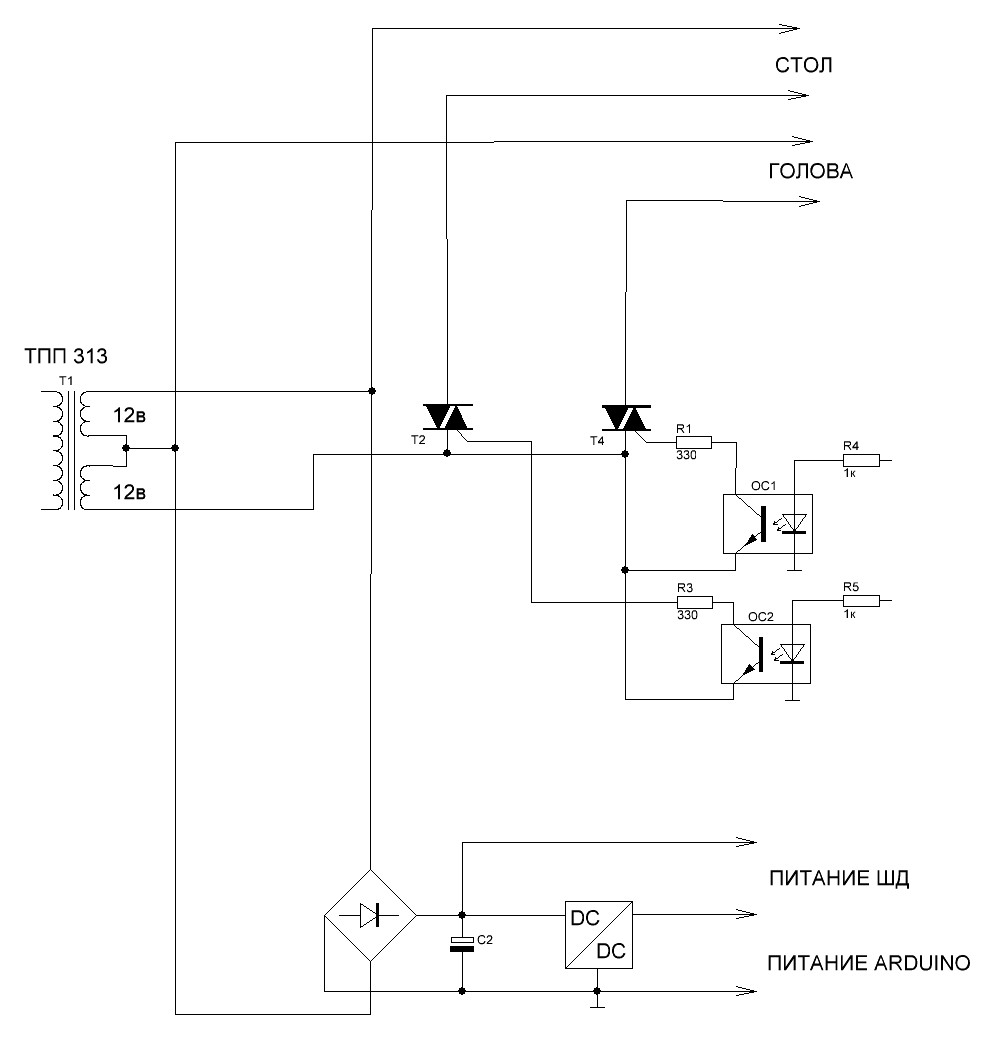

Как подключен стол и голова.
Платить за импульсник жаба задушила, а в заначке был транс ТПП313. на нем и построен БП.
Стол греется от 24 вольт переменки, голова от 12 вольт переменки, движки запитаны от 16-18 вольт постоянки(напругу можно поднять).

**how_eee** » 25 фев 2017, 14:05

Тёплый ламповый принтер?
Его бы в корпус от радиоприёмника

**skela** » 25 фев 2017, 16:39

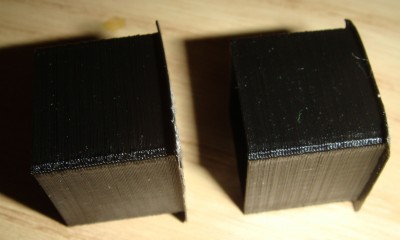

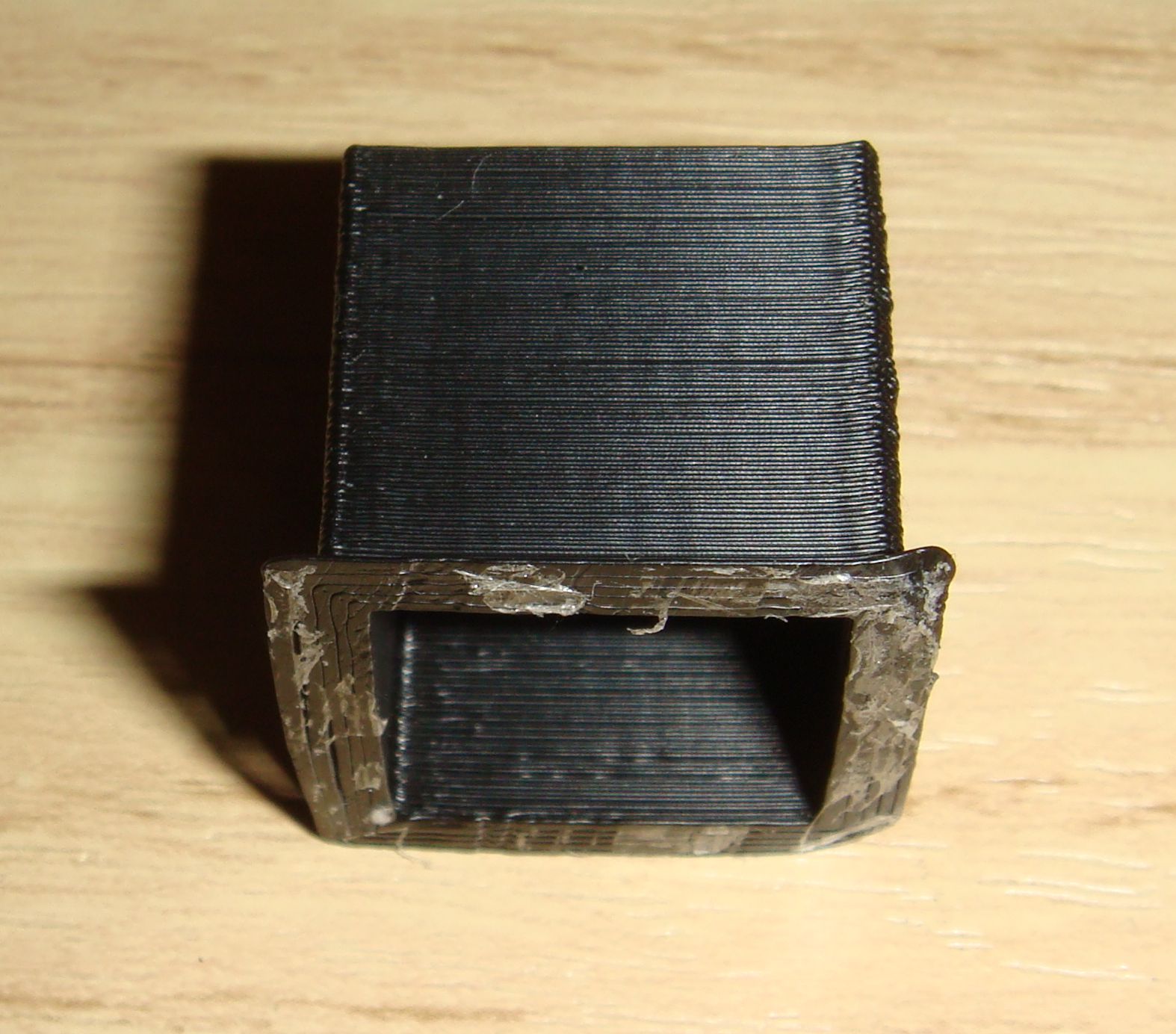

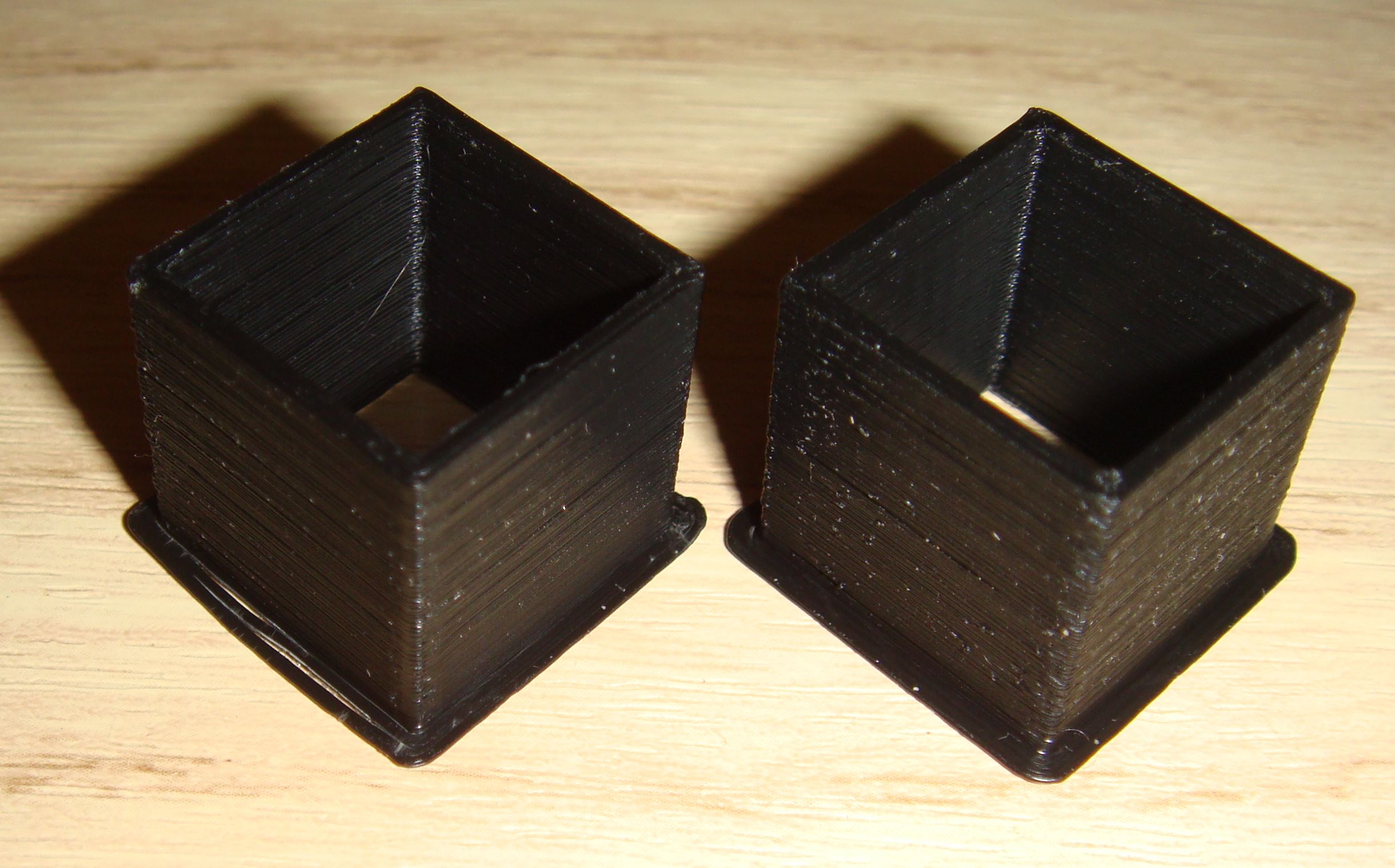

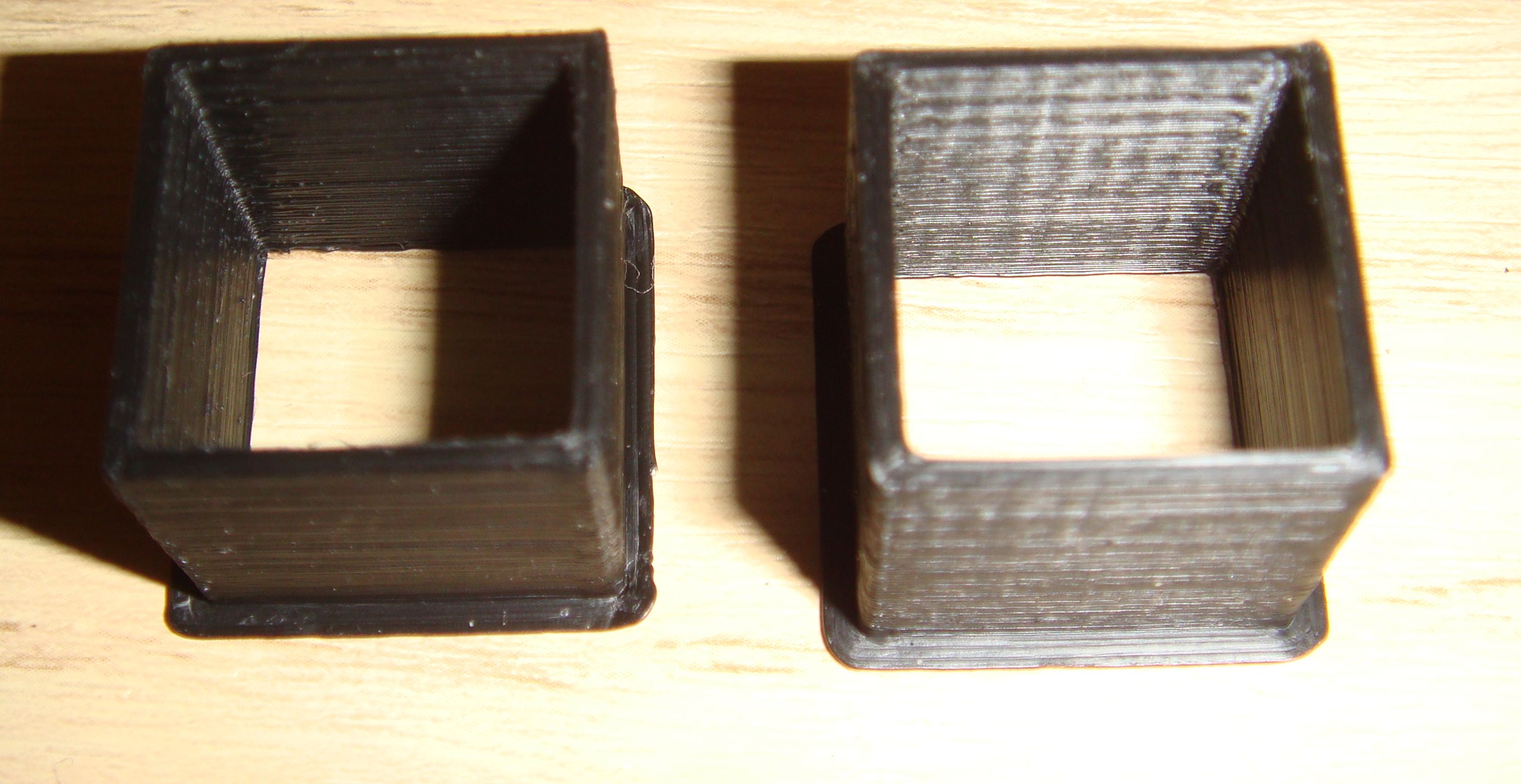

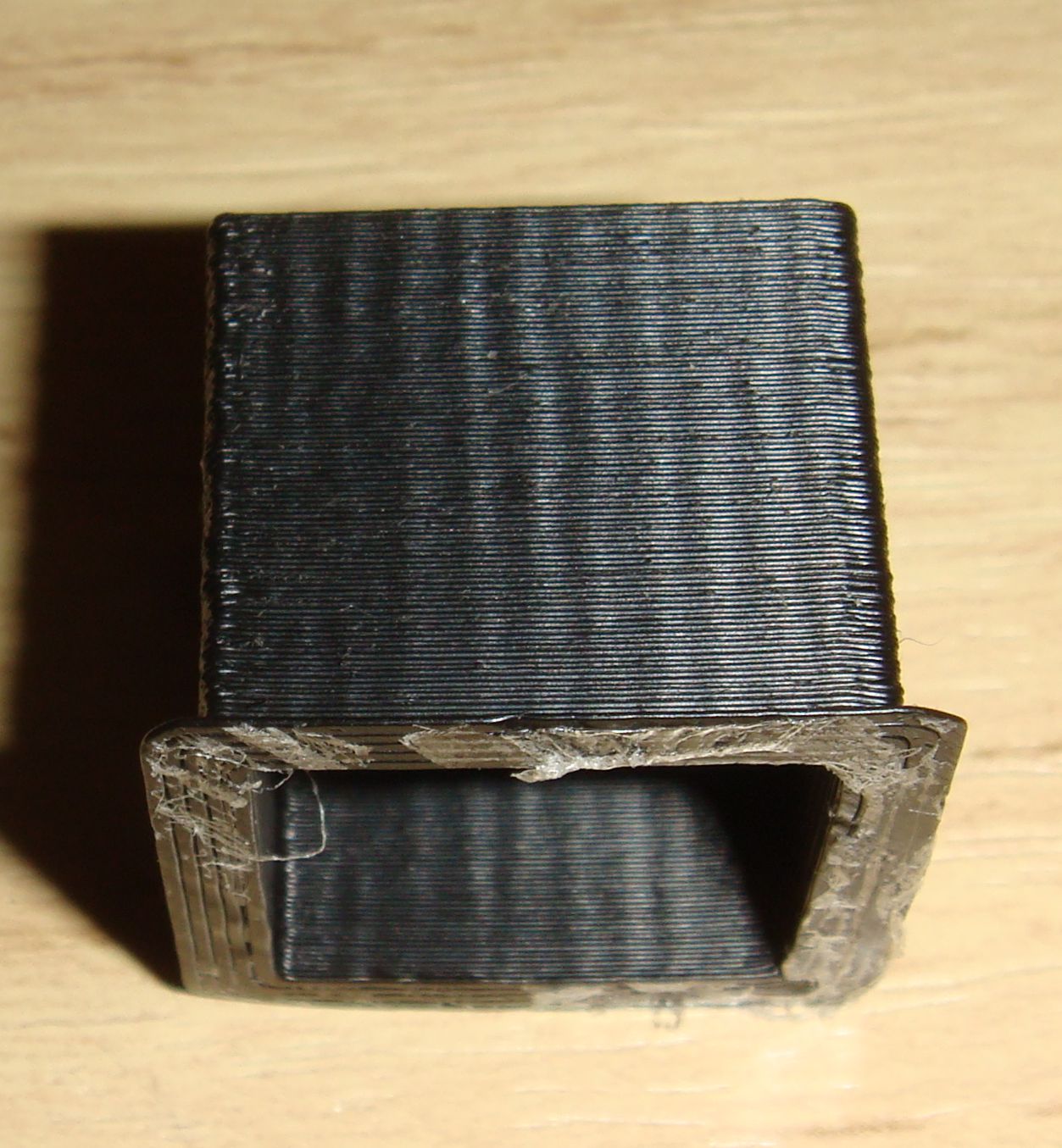

Напечатал два тестовых кубика 15*15*15. скорость 30, толщина слоя 0,15.
Один расположил параллельно осям х и у, второй под 45 градусов.
В живую смотрятся замечательно, на фотках конечно все косяки видны.

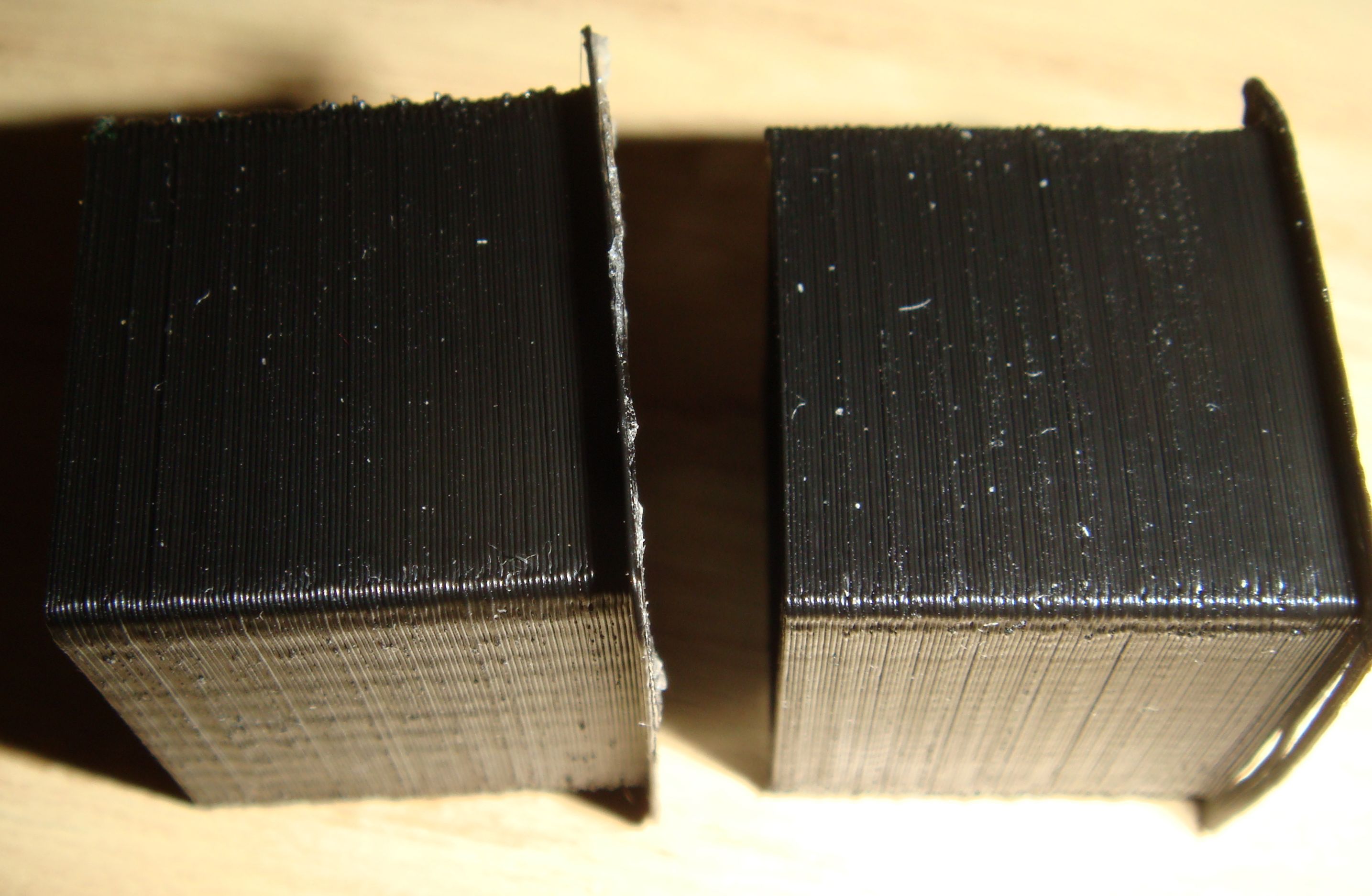

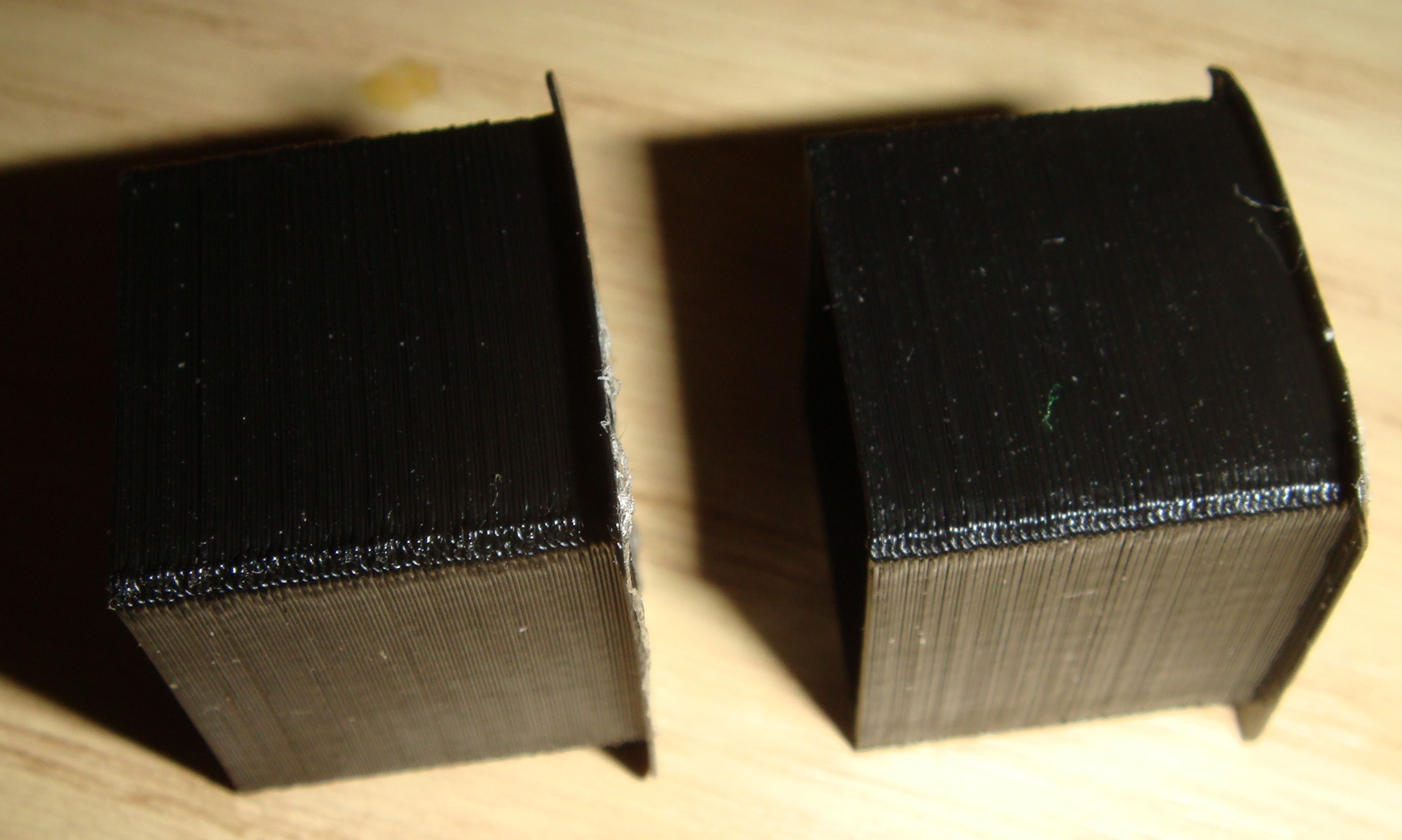

Основной - в точке начала и конца печати на вертикальной грани.

**how_eee** » 25 фев 2017, 23:00

**Harh** » 26 фев 2017, 00:49

У тебя тут один момент есть нехороший в конструкции: ремни не перпендикулярно идут к каретке. При этом будет искажение координат. Т.е. если ты, например решишь нарисовать одним слоем равномерную ортогональную сетку на всю площадь печати (что-то вроде листочка в клеточку из тетради сделаешь), то у тебя сетка неоднородной получится. Степень этой неоднородности я не скажу, может она не такая уж и большая, но она будет.

PS: А такой "приемник" у нас был когда-то

Тама сверху пластинки еще игрались

**skela** » 26 фев 2017, 02:20

принтер этот ВРЕМЕННЫЙ. у него косяков - тьма. его задача - не спеша напечатать детальки для основного принтера. сначала в этой конструкции стояли родные подшипники от матричного принтера, но их закусывало, так как матричный повидал на своем веку многое, и был небольшой люфт . при тех подшипниках ремни шли параллельно. я напечатал подшипники из АВС, посмотреть как оно будет работать. махнув подшипники изменились точки крепления роликов. отсюда и перекос. но в центре стола искажения будут незначительные.

**MEG** » 26 фев 2017, 02:37

т.е. по валам ездят напрямую вот эти чёрные из ABS? и как ездят?

**skela** » 26 фев 2017, 02:42

два дня ездят нормально. а там будем посмотреть

**Myp** » 26 фев 2017, 03:13

я на втулках из АБС распечатал не один килограмм пластика, главное смазать их смазкой с наполнителем, типа шрусной.
даже больше скажу, у меня ходовые гайки на трап винт были из АБС, вот гайки приходилось изредка подтягивать и пару раз менял, ударные нагрузки пластик не держит.
скользит конечно туже чем например бронзовые, нагрузка на движки выше.
