Сообщение Odstavec » 18 янв 2017, 19:33

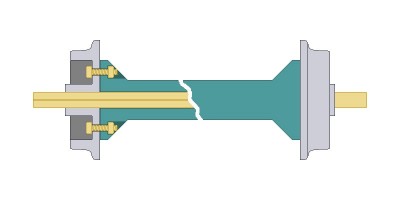

Такой вопрос... Как лучше проектировать колёсные пары? Напечатать колёса - не проблема. Вопрос в надёжной фиксации на оси...

- Тугая посадка, клей
- Тугая посадка + дополнительная полая "ось", к которой будут приклеены/привинчены колёса
- ?

Буксы можно напечатать и менять в случае износа.

P.S.
Мне кажутся оптимальными масштаб 1:20 и колея 45 мм.
Вложения
Колёсная пара.jpg
Аватара пользователя
Odstavec

Сообщения: 149
Зарегистрирован: 13 июл 2013, 16:22
Откуда: Санкт-Петербург

Re: ЖД модели. Проектирование колёсных пар.

Сообщение icehardy » 18 янв 2017, 20:41

думаю можно и на клей собирать, а в полую ось вставить направляющую от CD/DVD
она 3мм в диаметре, очень крепкая, гладкая
В идеале была бы резьбовая шпилька М3, но такую найти довольно проблематично

Модели будут действующие, или просто стоять?
будет ли серьезная нагрузка ?
А то может ничего и выдумывать не нужно, печатать из ABS и собирать на клей, без всяких ухищрений
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: ЖД модели. Проектирование колёсных пар.

Сообщение MarKas » 18 янв 2017, 21:23

Ну если надо надежно..
Шпилька 3мм ( krepika.ru ),
Колеса насадить на клей на гайки-заклепки (пресс гайки), зафиксить изнутри гайками.
В буксы вставить микроподшипники, чтоб не снашивались.
MarKas

Сообщения: 123
Зарегистрирован: 14 май 2014, 20:57
Откуда: Екатеринбург
ФИО: Марат

Re: ЖД модели. Проектирование колёсных пар.

Сообщение Odstavec » 18 янв 2017, 21:39

Модели будут действующие, или просто стоять?

Действующие.

будет ли серьезная нагрузка ?

Серьёзной нагрузки не планируется.

А то может ничего и выдумывать не нужно, печатать из ABS и собирать на клей, без всяких ухищрений

У меня нет вытяжки.
Аватара пользователя
Odstavec

Сообщения: 149
Зарегистрирован: 13 июл 2013, 16:22
Откуда: Санкт-Петербург

Re: ЖД модели. Проектирование колёсных пар.

Сообщение Myp » 18 янв 2017, 21:45

колёсные диски сделать с резьбой и просто накручивать внатяг, по необходимости откручивать и менять на новые.
генераторов резьбы много разных, можно сделать любого диаметра/шага.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17571
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: ЖД модели. Проектирование колёсных пар.

Сообщение Odstavec » 18 янв 2017, 21:48

Ещё есть вариант - делать колёса с углублением под гайку. Примерно как у большой шестерни экструдера.
http://www.thingiverse.com/thing:961630

С другой стороны фиксировать колесо другой гайкой... Но тогда будут нужны буксы с подшипниками.
Аватара пользователя
Odstavec

Сообщения: 149
Зарегистрирован: 13 июл 2013, 16:22
Откуда: Санкт-Петербург

Re: ЖД модели. Проектирование колёсных пар.

Сообщение MarKas » 18 янв 2017, 23:19

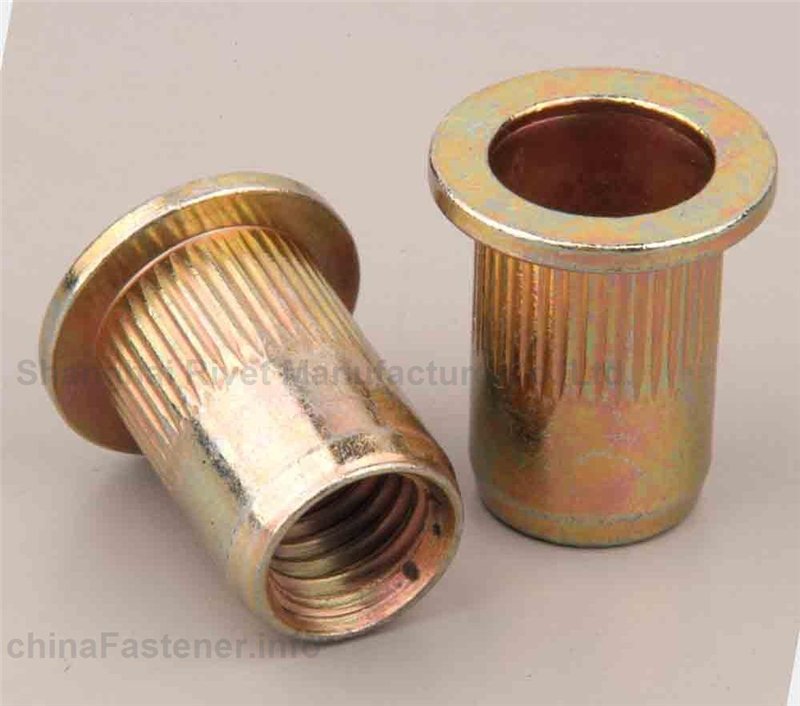

Посмотрите что такое пресс гайка, или гайка-заклепка.
Металлический цилиндр с фланцем (с одной стороны) и с резьбой внутри.
Для М3 внешний диаметр 5мм, длинна от 9мм

Печатаете колесо с отверстием 5 мм. Вставляете пресс гайку, капнув ацетон (для АБС) или клей момент (для PLA)
- получаете пластиковую деталь с надежной металлической резьбой внутри

Добавлено спустя 18 минут 40 секунд:
Кстати, буксы можно сделать аналогично.
Пресс гайку укоротить ножовочкой, чтобы габариты уменьшить. Резьбу высверлить.
Вставить в печатную форму.
Получите компактный металлический подшипник скольжения. На небольших скоростях будет нормально вращаться.

гайка заклепка.jpg
Последний раз редактировалось MarKas 19 янв 2017, 09:35, всего редактировалось 2 раз(а).
MarKas

Сообщения: 123
Зарегистрирован: 14 май 2014, 20:57
Откуда: Екатеринбург
ФИО: Марат

Re: ЖД модели. Проектирование колёсных пар.

Сообщение Zusul86 » 19 янв 2017, 00:12

Скорее всего хватит тугой посадки и оси вкрученной шуруповертом.
Можно напаять/запрессовать на вал что то. Две половинки колесной пары одеть с разных сторон и склеить.
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров
