G код для ретракта при смене филамента.

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

G код для ретракта при смене филамента.

Сообщение Myp » 17 янв 2017, 17:09

есть такая проблема, при попытке смены филамента для цветной печати пластик тянет за собой тонкую нитку.
вынув пластик из хотенда вытягиваю оттуда ещё 15-20 см волосинку
она ощутимо мешает оперативно менять пластик. новый пластик норовит заклинить из за этой мешающей волосины.


на кикстартере был проект системы быстрой смены пластика.
https://www.kickstarter.com/projects/81 ... ilament-3d
там они заявили что их "хитрый" G код позволяет избавиться от этих ниток.

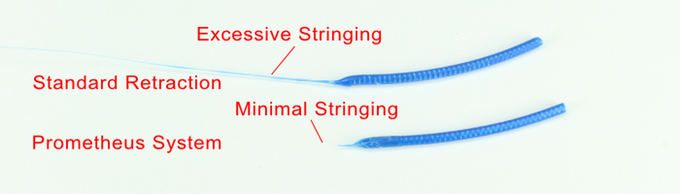

Minimizing Stringing
When you retract filament from your hot end, you may have noticed a long string of plastic that trails from the tip of the filament. This can easily cause jamming upon reentry into the hot end.
Our custom filament switching G-code minimizes stringing and the problems associated with it.



есть идея в чём там хитрость? как избавиться от волосинки?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17571
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: G код для ретракта при смене филамента.

Сообщение Diffid » 17 янв 2017, 17:16

Я обычно ставлю нагрев до 200 градусов и заранее тяну нить, пока не поддастся. Никаких волосинок не остаётся.
Аватара пользователя
Diffid

Сообщения: 337
Зарегистрирован: 04 дек 2013, 19:50
Откуда: Коломна, МО
ФИО: Александр

Re: G код для ретракта при смене филамента.

Сообщение om2804 » 17 янв 2017, 17:25

Например, греем, вытягиваем 2-5 мм. Остужаем до какой-то температуры (скажем градусов 180 для ABS). Вытаскиваем полностью.
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: G код для ретракта при смене филамента.

Сообщение Myp » 17 янв 2017, 18:06

исправил первый пост
речь про двухцветную печать через Y переходник

с остыванием вобще тоскливо, если на каждом слое по минуте ждать остывания эдак на каждый сантиметр модели будет час простоя.
время печати чего-то большого стремится к бесконечности.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17571
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: G код для ретракта при смене филамента.

Сообщение setar » 17 янв 2017, 18:07

Myp писал(а):есть такая проблема, при попытке смены филамента пластик тянет за собой тонкую нитку.

при ручной смене или при коде смены ?
вручную меняю, такого эффекта нет. возможно мала скорость отрыва ?
Аватара пользователя
setar
Site Admin

Сообщения: 10488
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: G код для ретракта при смене филамента.

Сообщение Myp » 17 янв 2017, 18:09

при автоматической, чтоб через Y переходник печатать двумя прутками, эта нитка пластика не даёт новому прутку пройти.

бывало так что тянулась паутинкой по 30-40 сантиметров из хотенда.
в сопле горячий расплав пластика и эта нитка вытягивается из расплава
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17571
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: G код для ретракта при смене филамента.

Сообщение icehardy » 17 янв 2017, 18:43

думаю нужен просто быстрый экструдер
перед сменой цвета убрать головку в сторону максимально быстро давануть пруток, тем самым уменьшив количество расплава в сопле, и потом сразу быстро откатить пруток до Y развилки
потом так же быстро подать второй, на средней скорости выдавить немного пластика, убрать сопли (тут потребуется чистящая зона со скребком)
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: G код для ретракта при смене филамента.

Сообщение esisl » 17 янв 2017, 19:18

Я пробовал долго и упорно и "хитрые коды" пробовал и разные режимы "нагрел - остудил".
Совершенно параллельно.

У меня есть смутное подозрение, что нужен "хитрый пластик" :(

Когда я пробовал "поймать температуру", то один и тот же пруток, на одной и той же(по датчику) температуре мог вести себя по разному :(
В конце-концов плюнул и настроил таки двухголовую печать.
esisl

Сообщения: 1184
Зарегистрирован: 23 июл 2012, 15:24

Re: G код для ретракта при смене филамента.

Сообщение icehardy » 18 янв 2017, 10:46

esisl писал(а):Я пробовал долго и упорно и "хитрые коды" пробовал и разные режимы "нагрел - остудил".
Совершенно параллельно.

а экструдер с редуктором, или прямой привод?
с редуктором хорошей скорости не получится
вчера я проверил идею, нормально получилось
на скорости 100 мм/сек запустил экструзию 15мм прутка, потом ретракт на 100мм с такой же скоростью
достал пруток с ровным острым кончиком, без соплей

Да, тут речь о скорости экструзии, что не равна скорости подачи прутка
Ну и конструкция HotEnd наверняка имеет значение, у меня боуден с тефлоновой трубкой до сопла
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: G код для ретракта при смене филамента.

Сообщение esisl » 18 янв 2017, 10:58

Прямой.

А это вероятностно. Сопля может быть, а может не быть. Если вручную переключать филамент - вероятность замятия не велика, у меня ни разу не замяло, очень удобно. Но при печати пруток цмыкается туда-сюда непрерывно, ну и... :(
esisl

Сообщения: 1184
Зарегистрирован: 23 июл 2012, 15:24

Re: G код для ретракта при смене филамента.

Сообщение icehardy » 18 янв 2017, 14:00

как раз чтоб исключить вероятности и нужно "сплёвывать" расплав из сопла
это затратно по времени, но позволит печатать более чисто
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy
