Стальной H-bot от Nioz

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Стальной H-bot от Nioz

Сообщение Deus87 » 16 янв 2017, 09:56

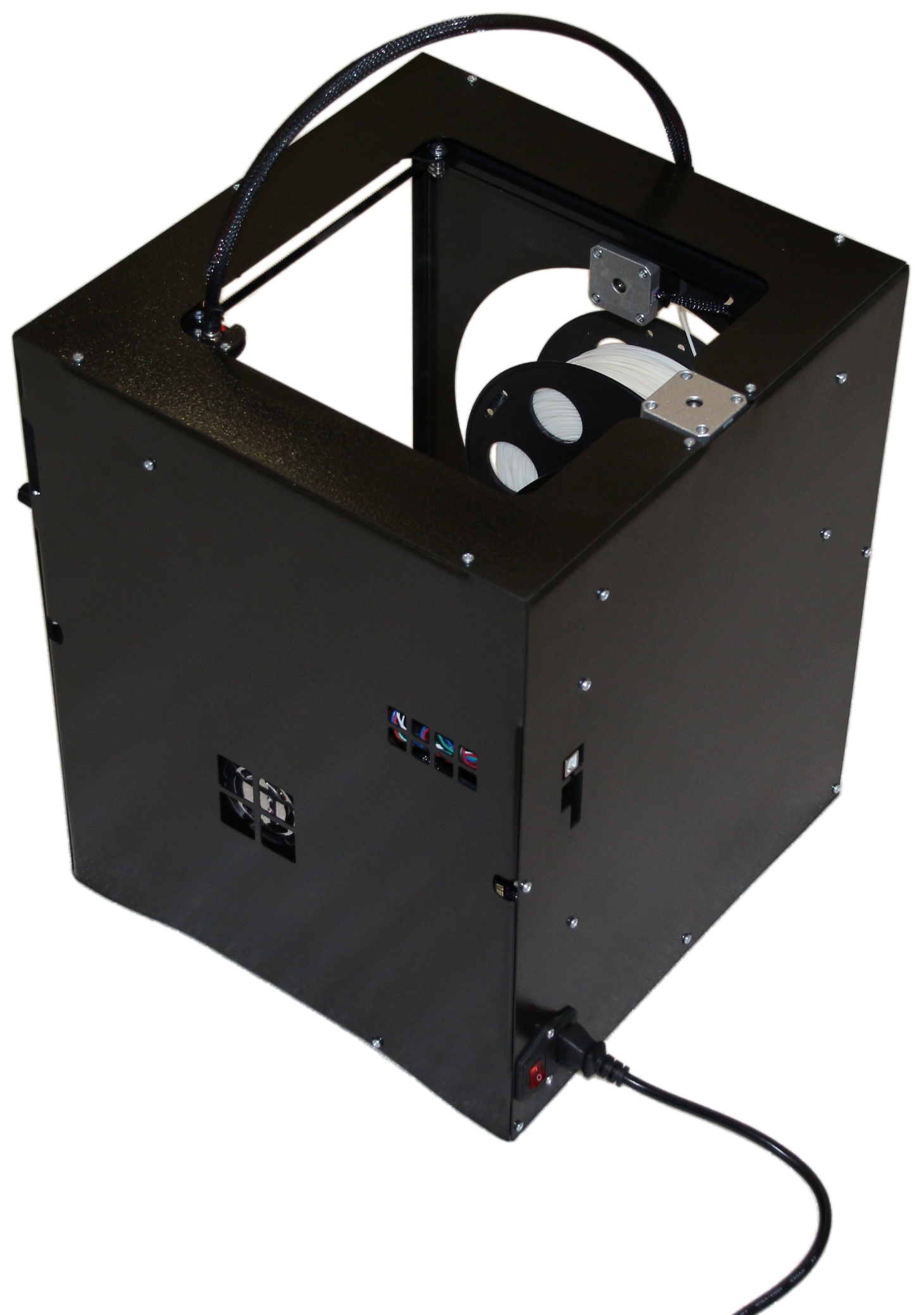

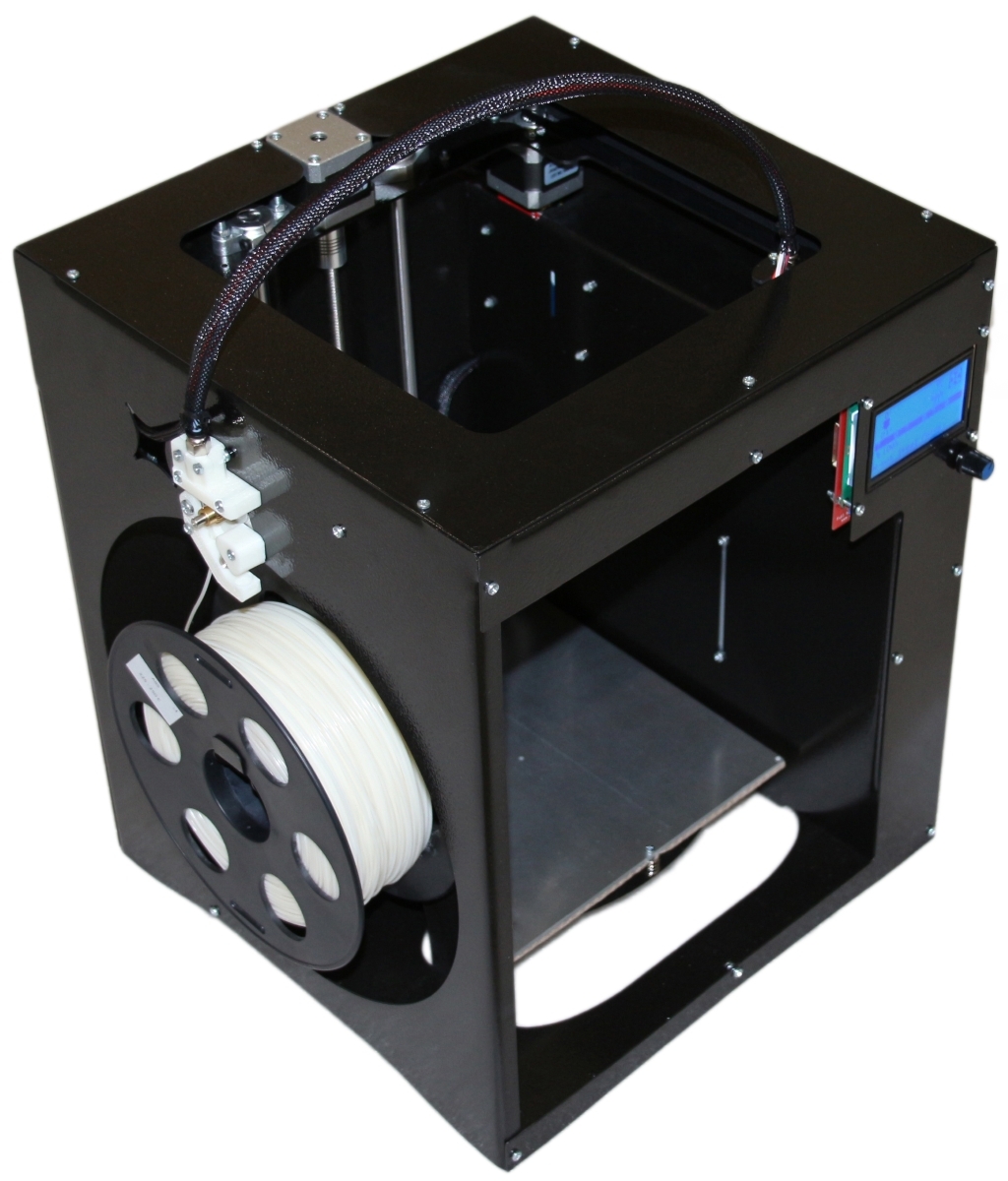

Добрый день, хотел бы представить вам первый серийный корпус для самостоятельной сборки стальных 3-D принтеров кинематики H-bot.
Характеристики корпуса следующие:
Габариты корпуса: 332х343х409 мм
Область печати: 200х200х270 мм
Масса корпуса: 6,9кг
Материал: Сталь 1мм, 2мм
Продается здесь:
http://nioz.ru/index.php/ultimaker/%D0% ... eel-detail

Для сборки принтера используются следующие комплектующие:

1. Рельсы с каретками MGN9H 240мм-3шт.
2. Электроника: Ramps, Mega2560, 4шт. A4988, Full graphic smart controller.
3. 4 двигателя Nema 17 1.7A, 4kg/cm.
4. Винт трапециидальный THSL300 с гайкой.
5. 2 вала Ø12мм 400мм + 4 крепежа SHF12
6. 2 подшипника SC12LUU.
7. 2 шкива GT2, 2м ремня GT2.
8. Hotend bowden e3d v6 bowden, +1 м. тефлоновой трубки.
9. Стол нагревательный МК3B.
10. Гибкий рукав 1.5м.
11. 12 подшипников F694ZZ.
12. Блок питания 12В 360Вт.
13. Муфта 5х8.
14. Комплект duopont, комплект пружин.
15. 3 концевых выключателя KW-12-3.
16. Экструдер bowden с комплектом подачи MK8+U-grove
17. Разъем питания AC-014 (SS-8B-3)+ кабель 1.2м.

PS Если админы разрешат, то и ссылку запощу
Вложения
Последний раз редактировалось Deus87 17 янв 2017, 18:36, всего редактировалось 1 раз.
Аватара пользователя
Deus87

Сообщения: 51
Зарегистрирован: 12 фев 2013, 14:05
Откуда: Челябинск

Re: Стальной H-bot от Nioz

Сообщение setar » 16 янв 2017, 12:41

ссылку можно, не вопрос.
чья разработка?
готов посодействовать в улучшении конструктива, на благо общественности.
Аватара пользователя
setar
Site Admin

Сообщения: 10439
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Стальной H-bot от Nioz

Сообщение Myp » 16 янв 2017, 12:53

хммм
цена на стальную коробку такая же как у фанерного ZAV.
интересно, а можно ли ZAV переложить в этот корпус? на первый взгляд комплектуха такая же, рельсы по длине подходят...

но странное решение с бобиной, ведь с таким решением нельзя сделать закрытый термоящик :(
даже если накрыть сверху крышкой и сделать дверку.

вот бы ещё сделали планку для крепления директ экструдера, железо явно позволяет.
и ещё бы планку для крепления сразу двух хотендов.

чуть чуть бы доработать и был бы супер принтер :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17542
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Стальной H-bot от Nioz

Сообщение Harh » 16 янв 2017, 20:02

На этот принтер обратил внимание некоторое время назад. Заинтересовал именно совокупностью заявленных характеристик и цены, т.к., тут никто спорить не будет, она просто более чем правильная для потенциального покупателя :)

Продавца знаю лично, т.к. покупал у него неоднократно пластик, а недавно при моем участии в подарок детям были куплены у Дениса миривелловские 3Д ручки, кстати, тоже по очень правильной цене. Сказанное мною - это частное мнение, ничего особенного не рекламирую.

Касаемо Н-бота... Лично я уже имею интерес к правильному серьезному двухголовому Н-боту, но если доберусь до этого, то, скорее, предпочту несколько более суровую конструкцию, т.к. хочется получить уже максимум разумно возможного от ФДМ, чтобы уже сильно дальше вопросом именно конструктива не интересоваться.

Думаю, будет повод последить за темой, дабы было что подсмотреть для себя, т.к. пока за мной ни одного 3Д принтера не числится, а потому опыта явно недостаточно :)

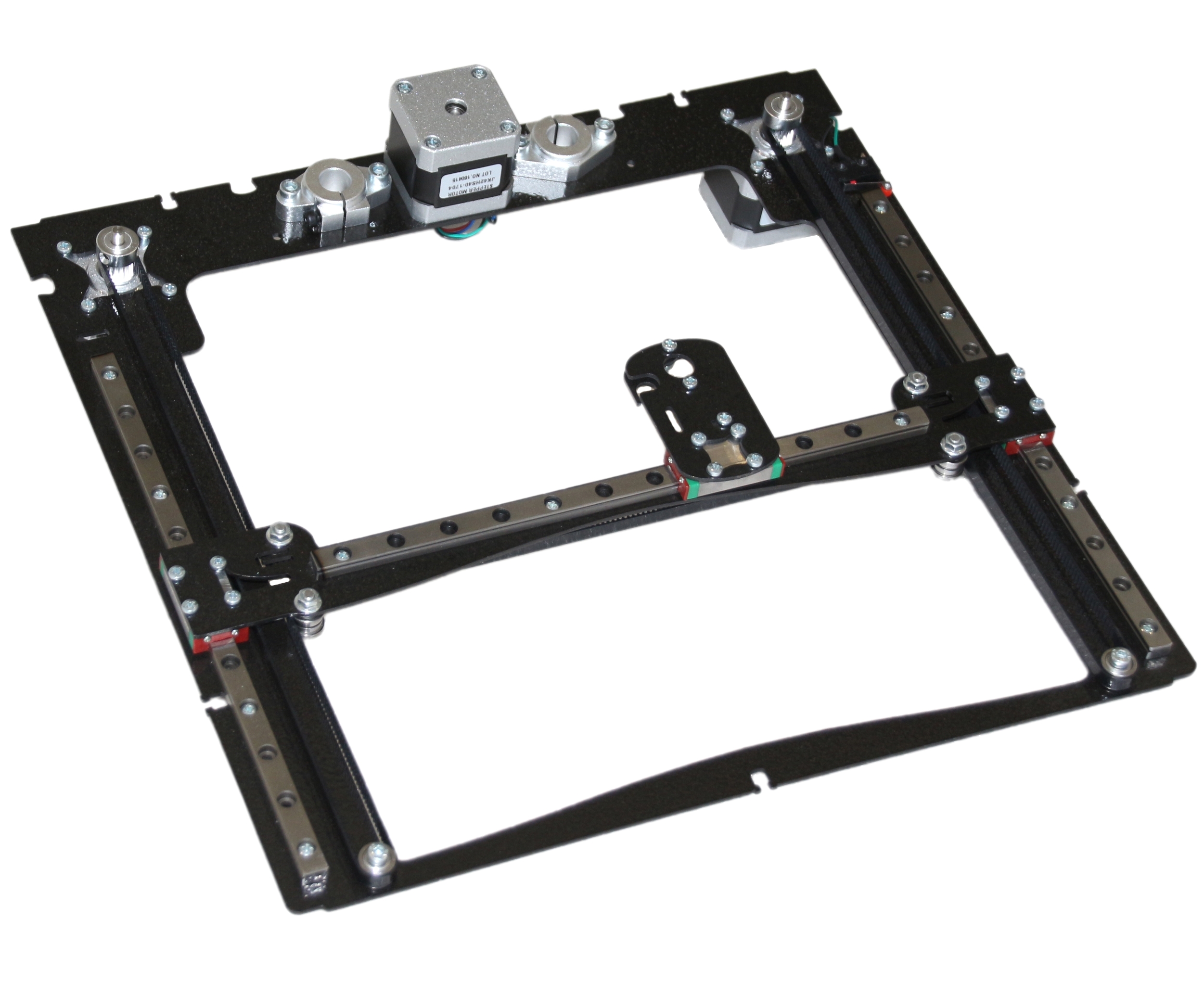

Кстати, скажу небольшую банальность: субъективно, для Н-бота самая сложная и требующая внимания часть - блок направляющих, который как раз показан отдельной фотографией. Там совокупность жесткости и массы - это то, что явно требуется вылизать до идеального состояния из разумного :) И у меня как раз знаний для этой конструкции недостаточно.
Аватара пользователя
Harh

Сообщения: 801
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Стальной H-bot от Nioz

Сообщение setar » 16 янв 2017, 20:08

если производство свое, а я подозреваю что это так,
то несколько конструктивных изменений и может получиться весьма правильный конструктив
Аватара пользователя
setar
Site Admin

Сообщения: 10439
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Стальной H-bot от Nioz

Сообщение how_eee » 16 янв 2017, 20:11

Будут ли чертежи в открытом доступе?

Добавлено спустя 55 секунд:
Если нет, то нет и смысла что-то там подсказывать и помогать автору. Я так считаю
Аватара пользователя
how_eee

Сообщения: 625
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Стальной H-bot от Nioz

Сообщение icehardy » 16 янв 2017, 21:27

Что то мала массушка
у меня только железо корпуса 15кг вышло
+ все потроха + обшивка
Итого более 20кг
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Стальной H-bot от Nioz

Сообщение Zusul86 » 16 янв 2017, 21:40

how_eee писал(а):то нет и смысла что-то там подсказывать и помогать автору.

А как же мир во всем мире и всеобщее процветание? :D
Профита все же больше чем делиться одними и теми же мыслями с каждым строителем с нуля, ведь результат его трудов также не пойдет в народ и будет доступен только ему... а тут если что то вдруг воплотится в железе, это пойдет на пользу покупателям.
Тем более удручает тенденция производителей клепать однотипные девайсы, копируя друг у друга.
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Стальной H-bot от Nioz

Сообщение VitDagger » 16 янв 2017, 21:42

icehardy писал(а):Что то мала массушка
у меня только железо корпуса 15кг вышло
+ все потроха + обшивка
Итого более 20кг

Сталь 1-2мм. Без уголков вроде, полноценные две стенки, две других с отверстиями. Дно и крышка так же с отверстиями. Там и весить нечему :)
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 435
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: Стальной H-bot от Nioz

Сообщение Zusul86 » 16 янв 2017, 21:45

icehardy писал(а):Что то мала массушка

Чую там большая 2мм деталей всего 1. Зато дофига гибки, в местах где ее точность отвечает за общую геометрию и итоговое качество сборки.
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: Стальной H-bot от Nioz

Сообщение Myp » 16 янв 2017, 22:09

если на рынке появится нормальный принтер, на конструктив которого не смешно смотреть и при этом не хочется плакать от его цены
я думаю все от этого только выиграют, конкуренция однако =)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17542
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Стальной H-bot от Nioz

Сообщение icehardy » 16 янв 2017, 22:52

Zusul86 писал(а):
icehardy писал(а):Что то мала массушка

Чую там большая 2мм деталей всего 1. Зато дофига гибки, в местах где ее точность отвечает за общую геометрию и итоговое качество сборки.

Сейчас качественная гибка не проблема
мне листовое железо 2мм согнули достаточно точно
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Стальной H-bot от Nioz

Сообщение Odstavec » 16 янв 2017, 23:21

Возможно ли сделать корпус из таких же листов, что у Nioz Z1?
Аватара пользователя
Odstavec

Сообщения: 149
Зарегистрирован: 13 июл 2013, 16:22
Откуда: Санкт-Петербург

Re: Стальной H-bot от Nioz

Сообщение icehardy » 16 янв 2017, 23:27

Odstavec писал(а):Возможно ли сделать корпус из таких же листов, что у Nioz Z1?

Посоветую promexcut
Правда в одном экземпляре изготовление может получиться не очень бюджетным
Но я сумел договориться :)
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Стальной H-bot от Nioz

Сообщение Zusul86 » 17 янв 2017, 00:05

icehardy писал(а):Правда в одном экземпляре изготовление может получиться не очень бюджетным

Судя по прайсу вроде бюджетно или там какие то накрутки за подготовку?
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров
