Re: Печать и сборка самолёта spitfire от 3dlabprint

Сообщение how_eee » 16 июл 2018, 22:38

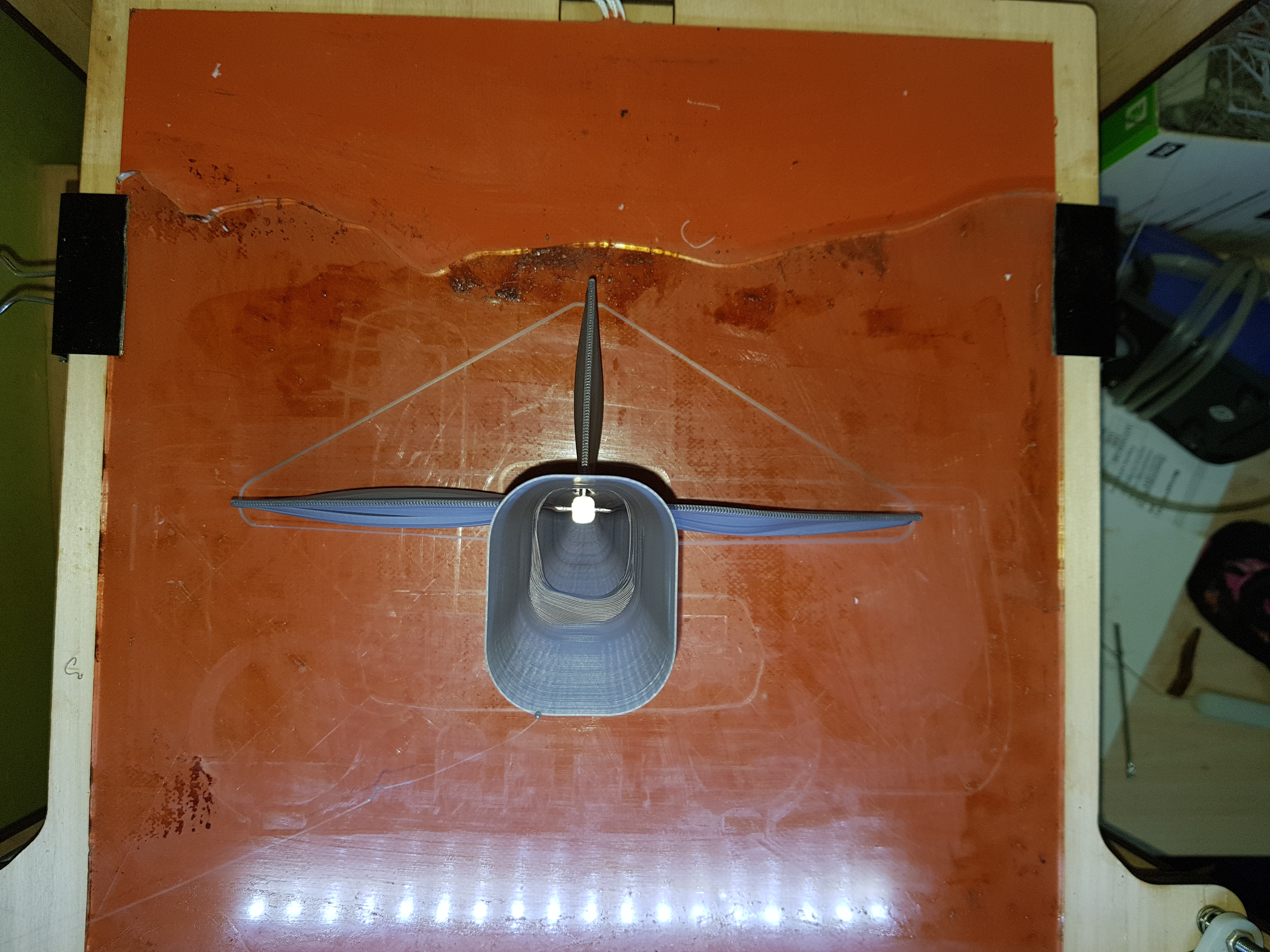

По мотивам https://www.thingiverse.com/thing:2781182

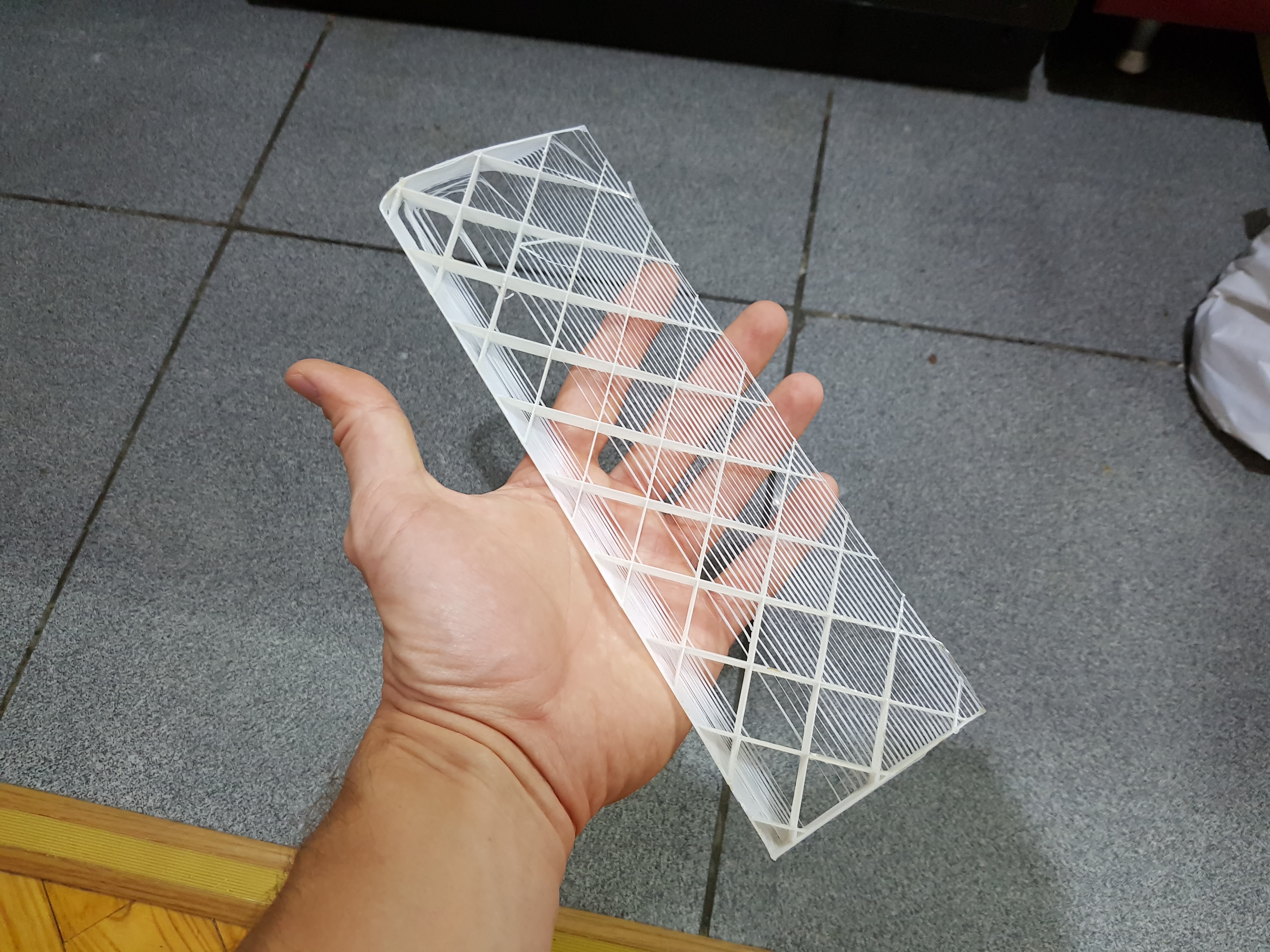

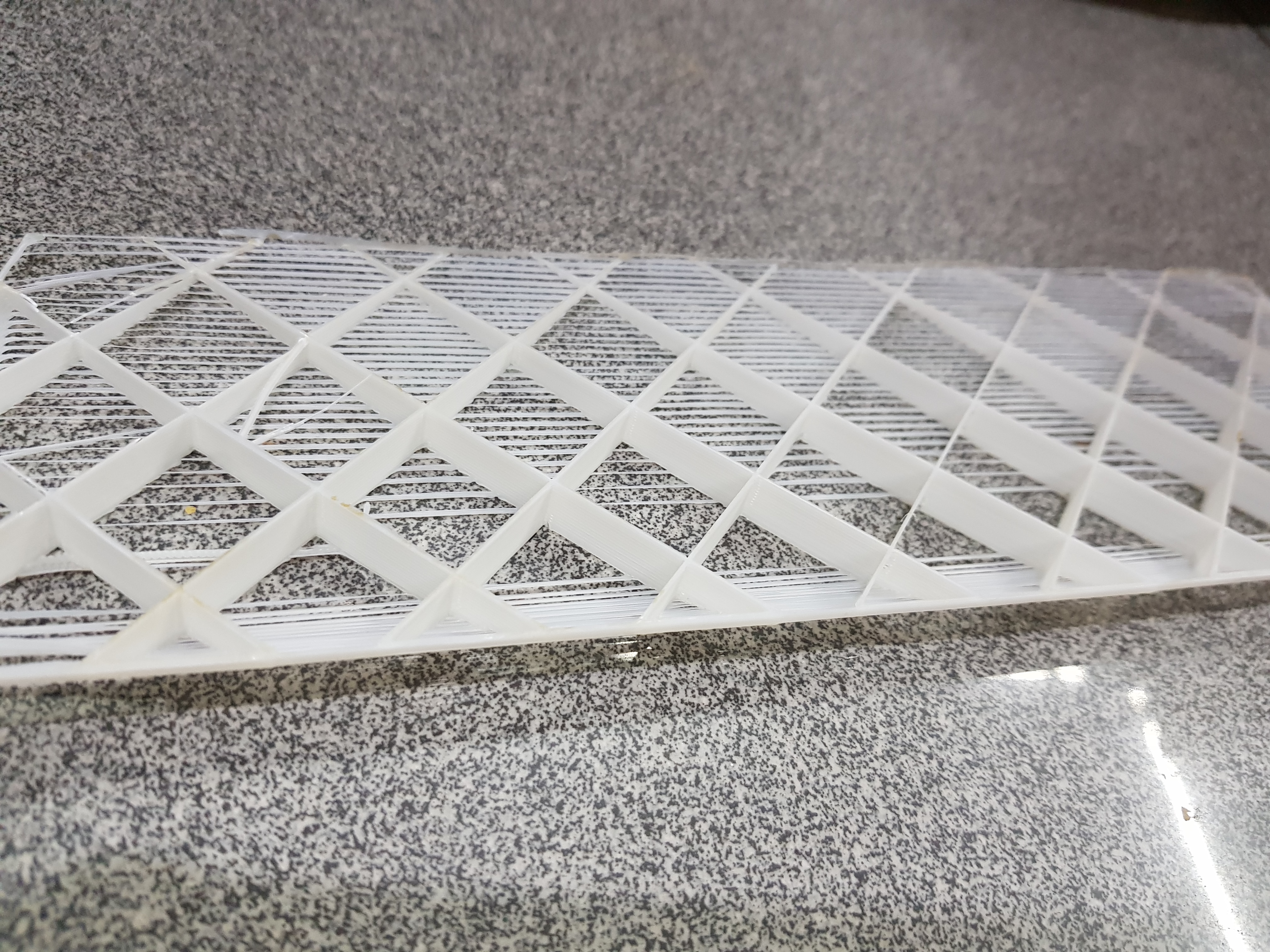

Слой 0.3, один периметр, нижних и верхних слоев 0.
Инфил 3% grid. Slic3r PE.
18 минут печати. ABS.

Добавлено спустя 5 минут 6 секунд:
:D
Вложения
Аватара пользователя
how_eee

Сообщения: 627
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Печать и сборка самолёта spitfire от 3dlabprint

Сообщение Harh » 17 июл 2018, 12:30

18 минут печати? Это не честно! Больно быстро... Меньше чем за 4 часа не считается, дисквалифицируем :D

Сантиметров 20 получается вродь... ПЕТГом подобное не пробовал печатать, кстати?
Аватара пользователя
Harh

Сообщения: 827
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Печать и сборка самолёта spitfire от 3dlabprint

Сообщение how_eee » 17 июл 2018, 15:10

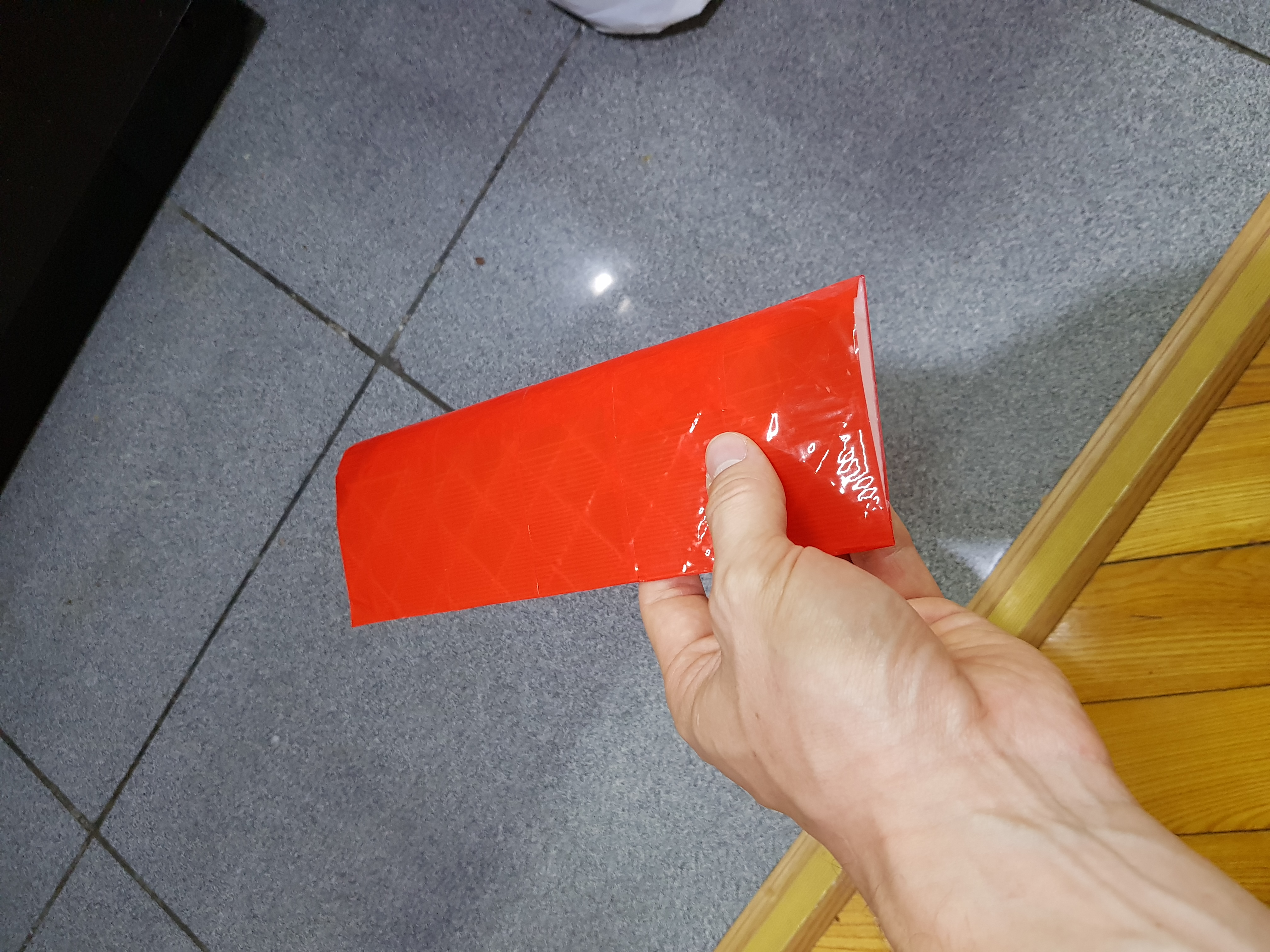

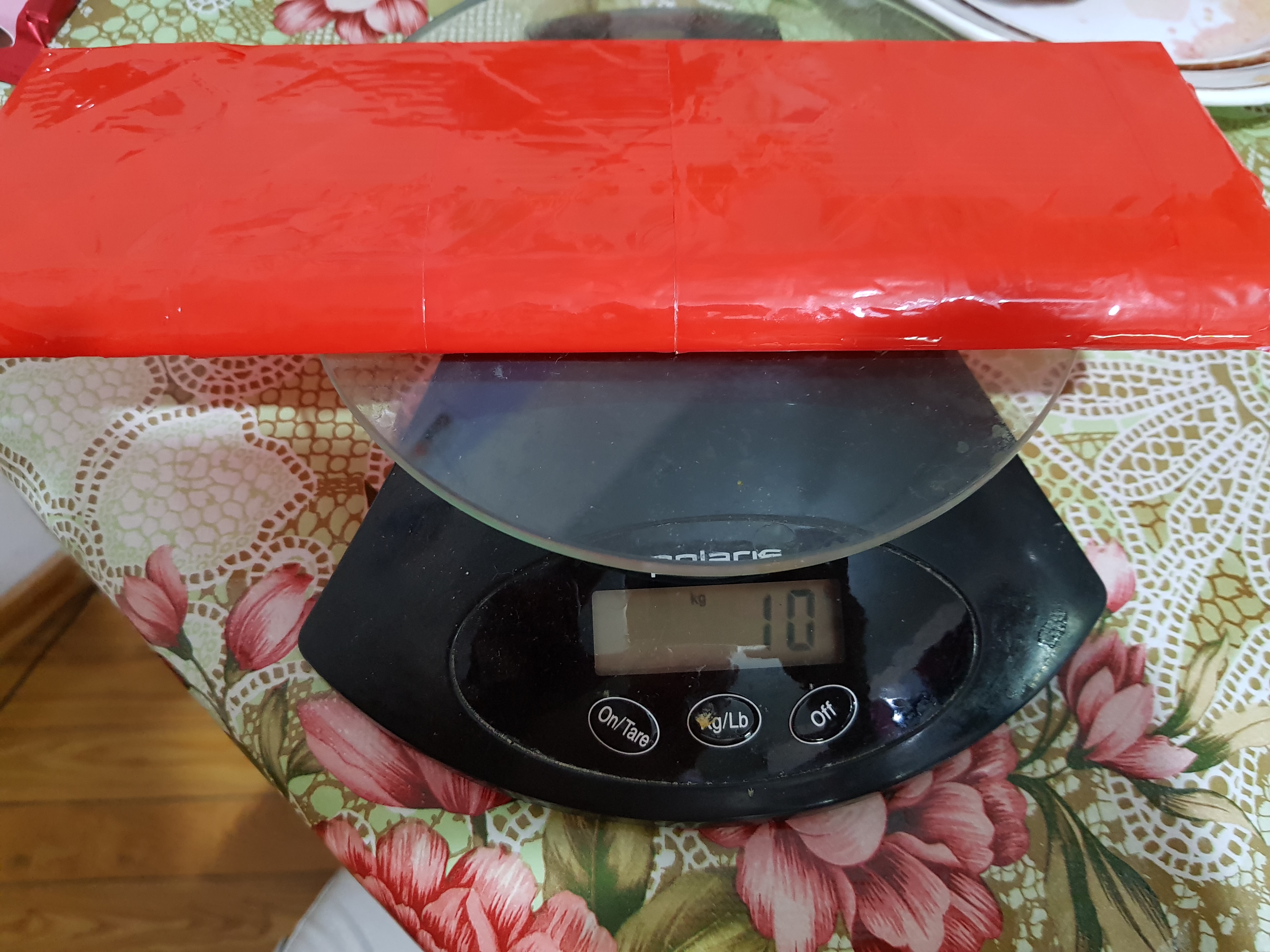

25 см. Целое крыло будет размахом 50см. Хорда 7 см.
В центроплане стенка под углом 3° так что у крыла будет V=6°.

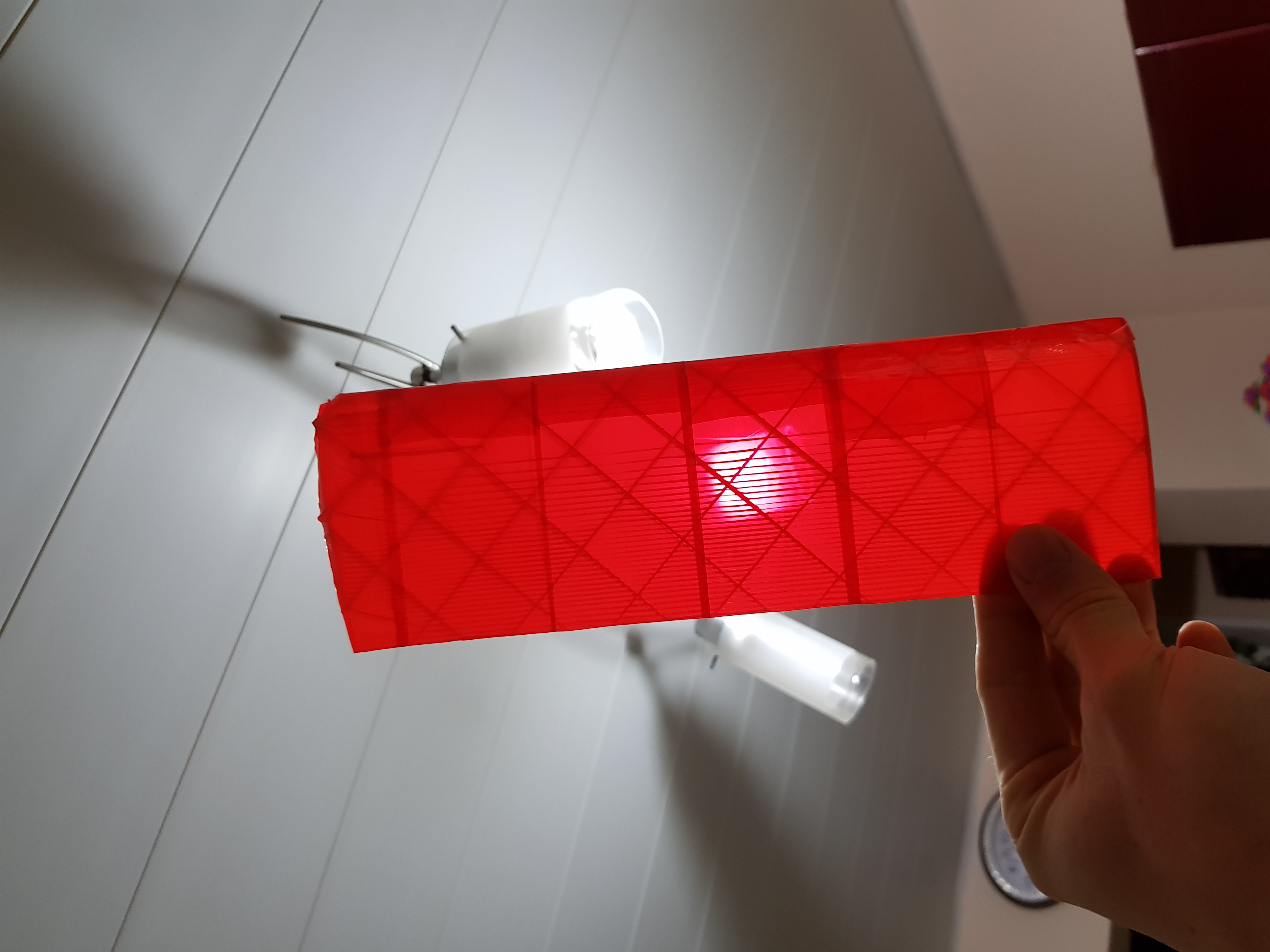

Обтянул конечно наскоряк скотчем, поэтому не очень красиво. Но на кручение вышло очень жёсткое. На изгиб помягче. То что надо!

Добавлено спустя 1 минуту 36 секунд:
Попробую ещё фюзеляж в режиме вазы и будет готовый планер.
Аватара пользователя
how_eee

Сообщения: 627
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Печать и сборка самолёта spitfire от 3dlabprint

Сообщение how_eee » 17 июл 2018, 22:28

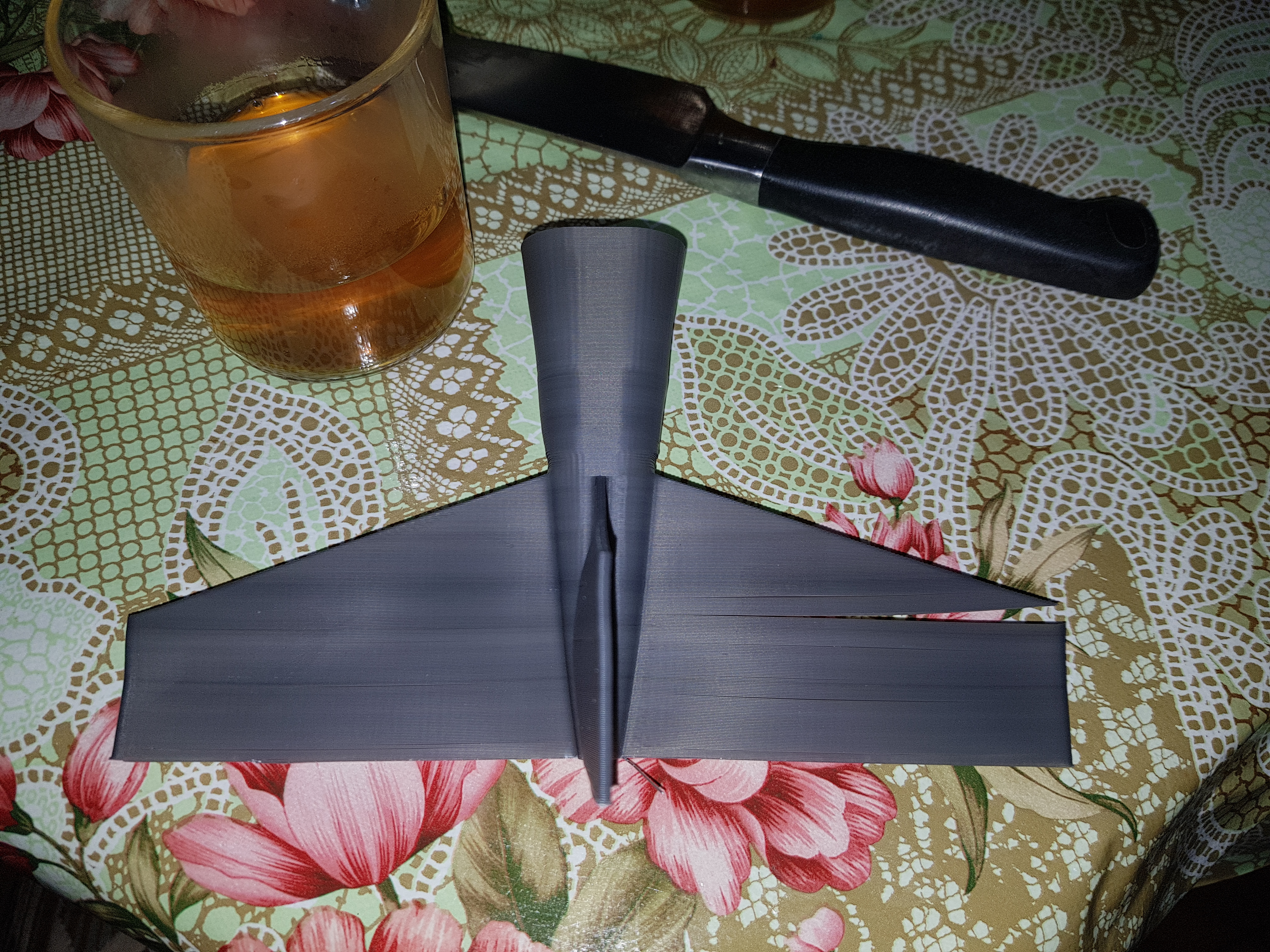

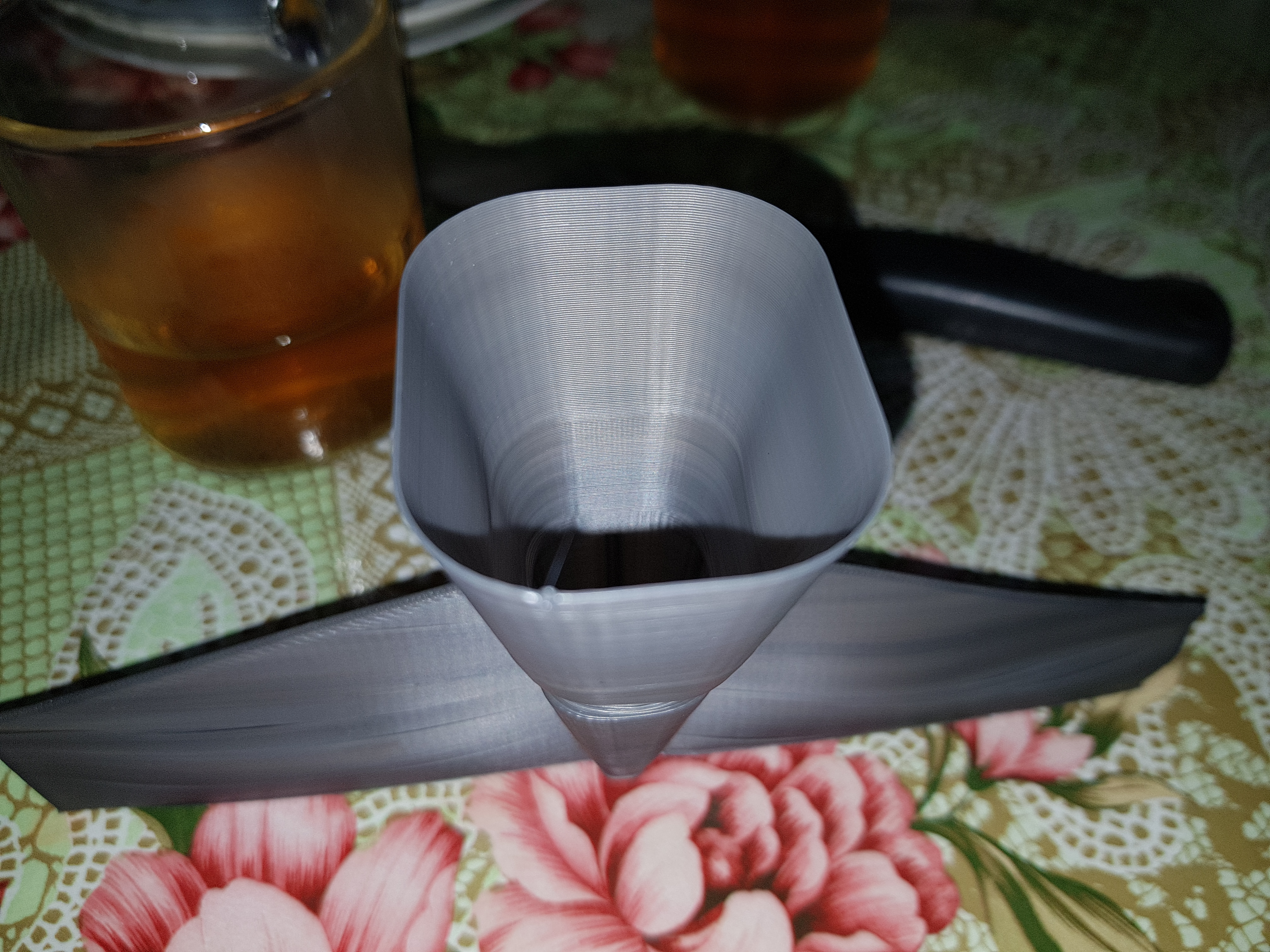

Деламинация ужасная.

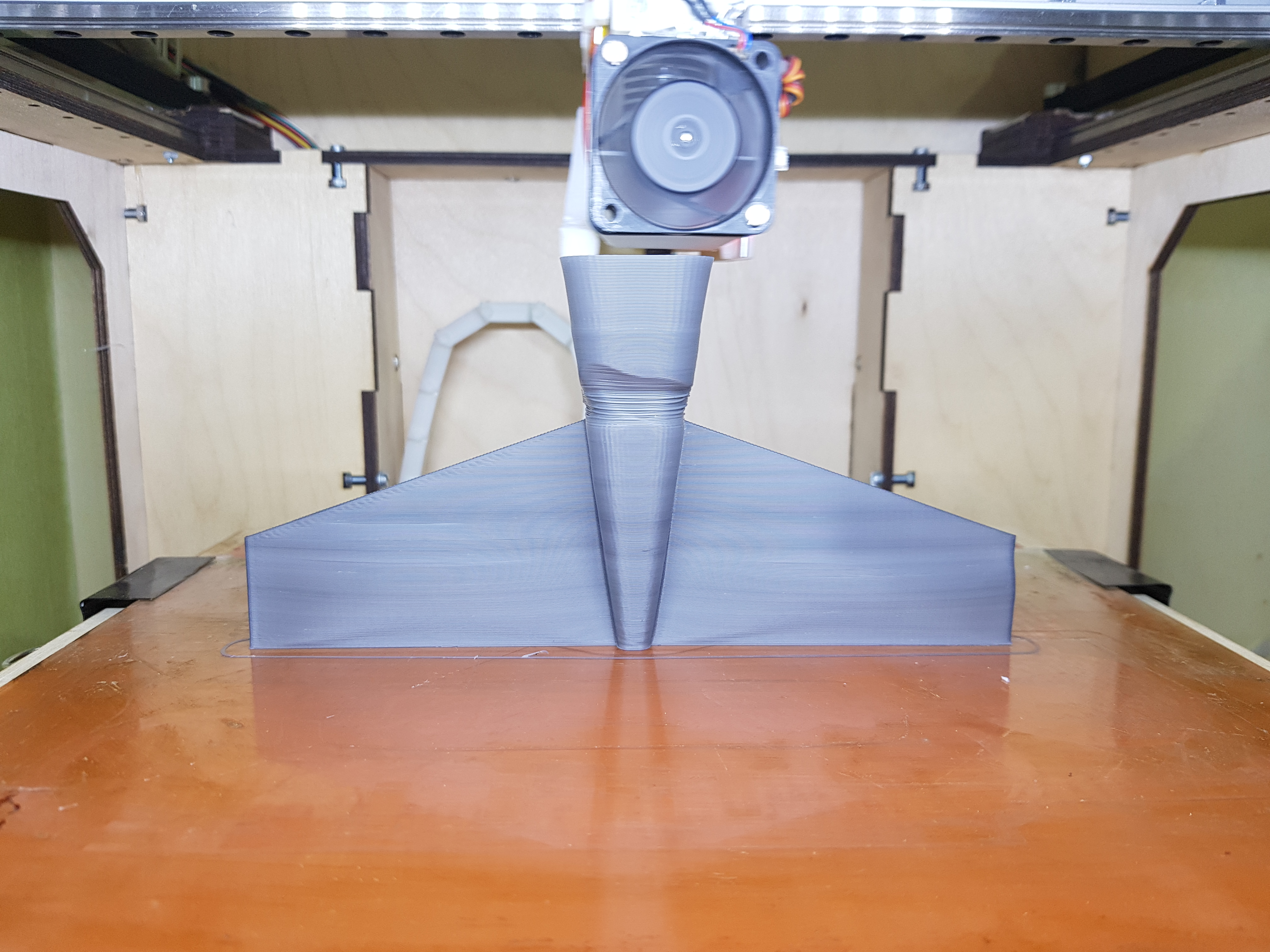

Абс в режиме вазы слоем 0.3
Вложения
Аватара пользователя
how_eee

Сообщения: 627
Зарегистрирован: 05 янв 2013, 21:42
Откуда: Ташкент, Питер, Москва

Re: Печать и сборка самолёта spitfire от 3dlabprint

Сообщение Harh » 18 июл 2018, 00:47

А зачем же ты жадничаешь, печатая такими слоищами, у тебя ж сопло, думаю, 0.4... При таком слое у тебя прочность будет нулевая. Не, понятно, что ее может расслоить и при меньших толщинах слоя, но вероятность этого сильно уменьшится. И, так понял, там кроме этого у тебя геометрия сильно поплыла, только тут не очень понял причину.
Аватара пользователя
Harh

Сообщения: 827
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Печать и сборка самолёта spitfire от 3dlabprint

Сообщение Alexus12 » 02 окт 2019, 08:24

Так что, кто-то сделал в итоге самолёт? Стоит за это браться или нереально?
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1127
Зарегистрирован: 18 дек 2014, 01:43

Re: Печать и сборка самолёта spitfire от 3dlabprint

Сообщение setar » 02 окт 2019, 10:45

я не летаю (и не планировал),
но модель собрана и висит под потолком.
Аватара пользователя
setar
Site Admin

Сообщения: 10643
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Печать и сборка самолёта spitfire от 3dlabprint

Сообщение Alexus12 » 04 окт 2019, 09:06

setar писал(а):я не летаю (и не планировал),
но модель собрана и висит под потолком.

Небыло проблем при печати, типа выпирающих внутренних структур? Как прочность? Фоток нету случайно?
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1127
Зарегистрирован: 18 дек 2014, 01:43

Re: Печать и сборка самолёта spitfire от 3dlabprint

Сообщение setar » 04 окт 2019, 12:03

а эту самую тему слабо почитать ?
там и фотки и обсуждение проблем печати и много чего иного.
зачем гонять по кругу одно и то же
Аватара пользователя
setar
Site Admin

Сообщения: 10643
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Печать и сборка самолёта spitfire от 3dlabprint

Сообщение Alexus12 » 04 окт 2019, 20:42

setar писал(а):а эту самую тему слабо почитать ?
там и фотки и обсуждение проблем печати и много чего иного.
зачем гонять по кругу одно и то же

Я читал, видел результаты и проблемы. Думал может кто ещё напечатал.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1127
Зарегистрирован: 18 дек 2014, 01:43

Re: Печать и сборка самолёта spitfire от 3dlabprint

Сообщение setar » 05 окт 2019, 03:01

Ну может кто еще и отпишется, но вроде вся активность в начале была,
кто хотел - все сделал и отписал в тему
Аватара пользователя
setar
Site Admin

Сообщения: 10643
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
