Как подключить экструдер с возможностью печати тремя и больш

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Как подключить экструдер с возможностью печати тремя и больш

Сообщение 3Dkot » 07 дек 2016, 22:24

Всем доброго времени суток! Собираю свой принтер и в планирую установить на него экструдер с тремя четырьмя соплами и вот с какой проблемой столкнулся. Не знаю как подключить двигатели отвечающие за подачу материала, к материнской плате. С механикой проблем нет, а вот с электронной частью туго. В нете нашел схему для принтера с двумя экструдерами, а если больше? Подскажите как быть. Плату смотрел Arduino mega pololu shield 1.4 предусмотрена под подключение пяти независимо работающих двигателей. Заранее спасибо!

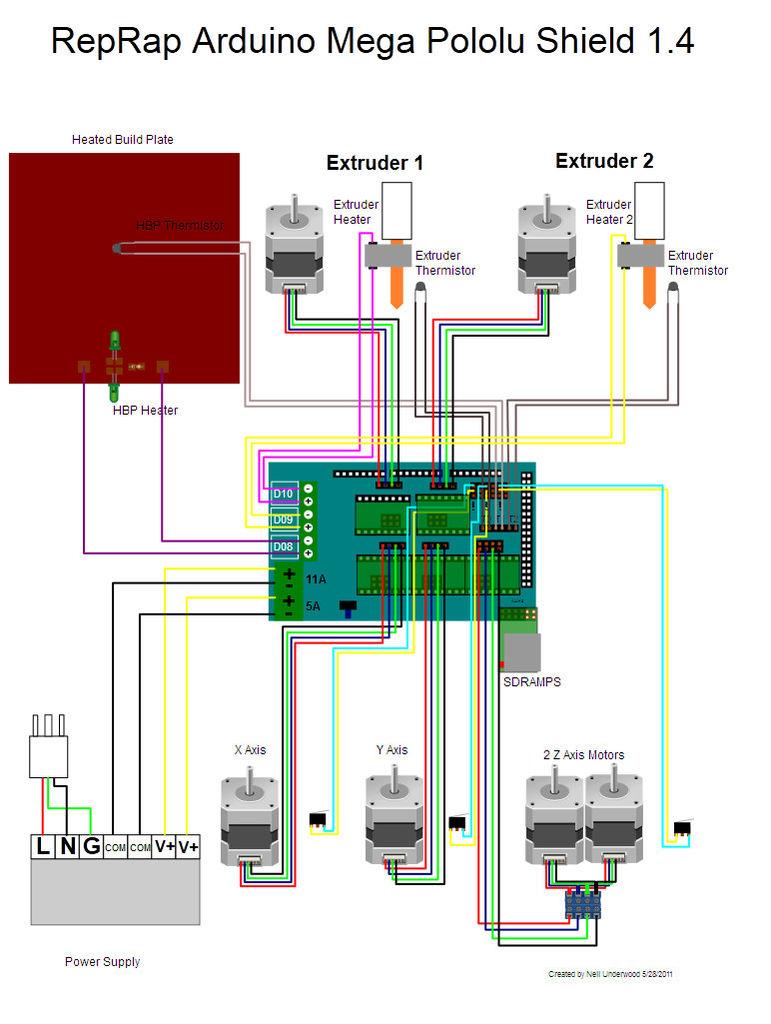

Без названия.jpg
Схема подключения

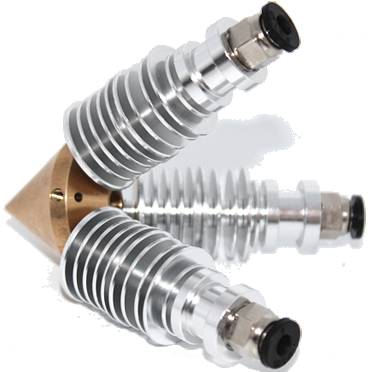

И вот как один из вариантов экструдера на три цвета
Экструдер E3D
3Dkot

Сообщения: 1
Зарегистрирован: 07 дек 2016, 21:32

Re: Как подключить экструдер с возможностью печати тремя и б

Сообщение Myp » 07 дек 2016, 23:32

чтобы подключить три экструдера нужна плата поддерживающая подключение трёх экструдеров.
к некоторым платам можно подключить расширитель, отдельная плата с дополнительный драйвером которая втыкается в один из разъёмов.

стоит понимать что 4 экструдера это не просто ещё два мотора, это ещё два датчика температуры и два нагревателя.
не каждая плата позволит всё это подключить.

хотенд на картинке, даймонд, имеет свои недостатки, первый это невозможность печати только одним цветом, все 3 прутка должны быть вставлены и должны периодически подаваться, иначе пластик внутри неиспользуемых каналов выгорает и превращается в угольки.
второй это необходимость прочистки сопла для смены цвета, при печати сложной цветной модели объём пластика потраченного для прочистки может превышать объём самой модели.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Как подключить экструдер с возможностью печати тремя и б

Сообщение Alexus12 » 08 дек 2016, 05:26

Прежде чем подключать дополнительные экструдеры подумайте а нужно ли оно Вам. Основные недостатки Диамонда уже сказали выше. Я тоже поначалу хотел, но потом пришел к выводу что лучше иметь две раздельные головы и печатать второй растворимые поддержки. А основной материал обработать и покрасить в нужные цвета после печати.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: Как подключить экструдер с возможностью печати тремя и б

Сообщение letaw » 09 дек 2016, 21:13

у меня стоит 4 хотэнда. Есть и даймонд, ставлю его при необходимости. Плату для расширений моторов, нагревателей и термидоров паял сам.

Если кратко и глобально, то:
Купить на али плату расширения для одного драйвера или сразу cnc щит на 4 драйвера.
Купить на али ключи с мосфетами для нагревателей.
Для термисторов повторить схему как в рампсе.
Все это подключить к свободным ножкам рампса на контактах aux-1 aux-2 servos и прописать эти пины в прошивке.
Ну и разумеется моторы с экструдерами.
letaw

Сообщения: 89
Зарегистрирован: 17 дек 2012, 16:57
Откуда: Москва
