принтер Prusa I3 P802YA Melzi 2.0 и Melzi 3.0, прошу помощи

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

принтер Prusa I3 P802YA Melzi 2.0 и Melzi 3.0, прошу помощи

Сообщение wickedsick » 03 дек 2016, 18:18

Всем привет, где то год назад купил себе принтер, принтер с автовыравниванием, на борту стояла Melzi 2.0 с процем Atmega 1284p и прошей марлин. Принтер сам по себе отличный, разобрался с настройками слайсера , пользуюсь прогой Repetier-Host, строю в проге solidworks 2016.
Собственно в чем проблема. При печати ПЛА пластиком все нормально, но раздражают нити при отрыве сопла и все таки этот пластик не такой долговечный как АБС, но с печатью все нормально. Перешел я значит на абс, возникла проблема, температуру экструдера не поднять выше 237 градусов, после цифры 237 температура начинает прыгать мгновенно до отметок в 252-260,потом принтер отключает нагрев и температура падает до значений 232 гр отчего слои получаются кривые. Так же пришел к выводу, что при 237 градусах АБС пластик недостаточно жидкий и печатать быстро не получается, пришлось снизить скорость печати до 20-25 мм/с. При таких значениях скорости и температуры я добился не плохих результатов печати, но печать ооооочень долгая. Общался с китаезой продавцом с али и я был послан н..й, поскольку период защиты покупателя истек. В общем пытался я менять термостаты, нагревательный элемент, ничего не помогло. Решил заказать новую плату ,купил у того же продавца, тк думал что он пришлет такую же плату. В общем, прислал он мне MElzi 3.0 от Tronxy c той же Atmega 1284p (хотя было заявлено у него что плата Melzi 2.0) , с непонятной на ней прошивкой, странный юсб-ник б-тип. Но все бы нормально, но на этой прошивке не стоит автовыравниваение и ось икс двигается в обратно направлении. После долгих прений с китаёзой и алиэкспрессом мне вернули деньги и плата осталась у меня. Далее пытался перепрошить плату Мелци 3.0 по инструкциям , что нашел в интернете,в частности на сайте 3d-today, ничего не получилось.

Собственно мои просьбы и вопросы к местным гуру:
1) Как мне пофиксить проблему с невозможностью поднятия температуры экструдера выше 237 градусов на Мелци
2) Был бы очень благодарен за подробную инструкцию по прошивке марлином, а именно подробная инструкция, какие джамперы и где переставлять, какие кабели купить и тд, тк инфы много в интернете, и везде все разное, про джамперы вообще не нашел ничего, просто пишут перекинь джамперы =)
Вложения

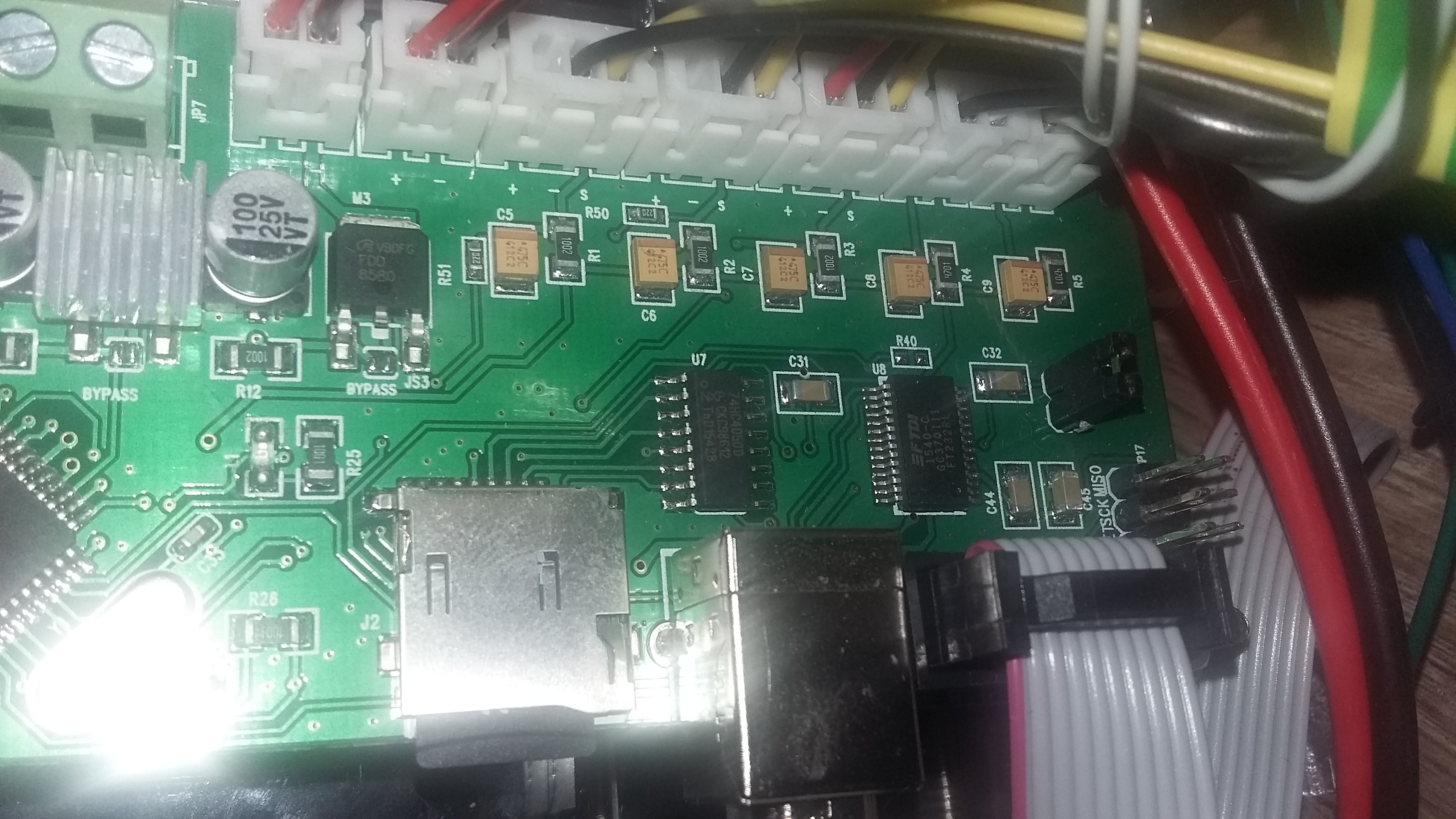

Melzi 3 0.jpg

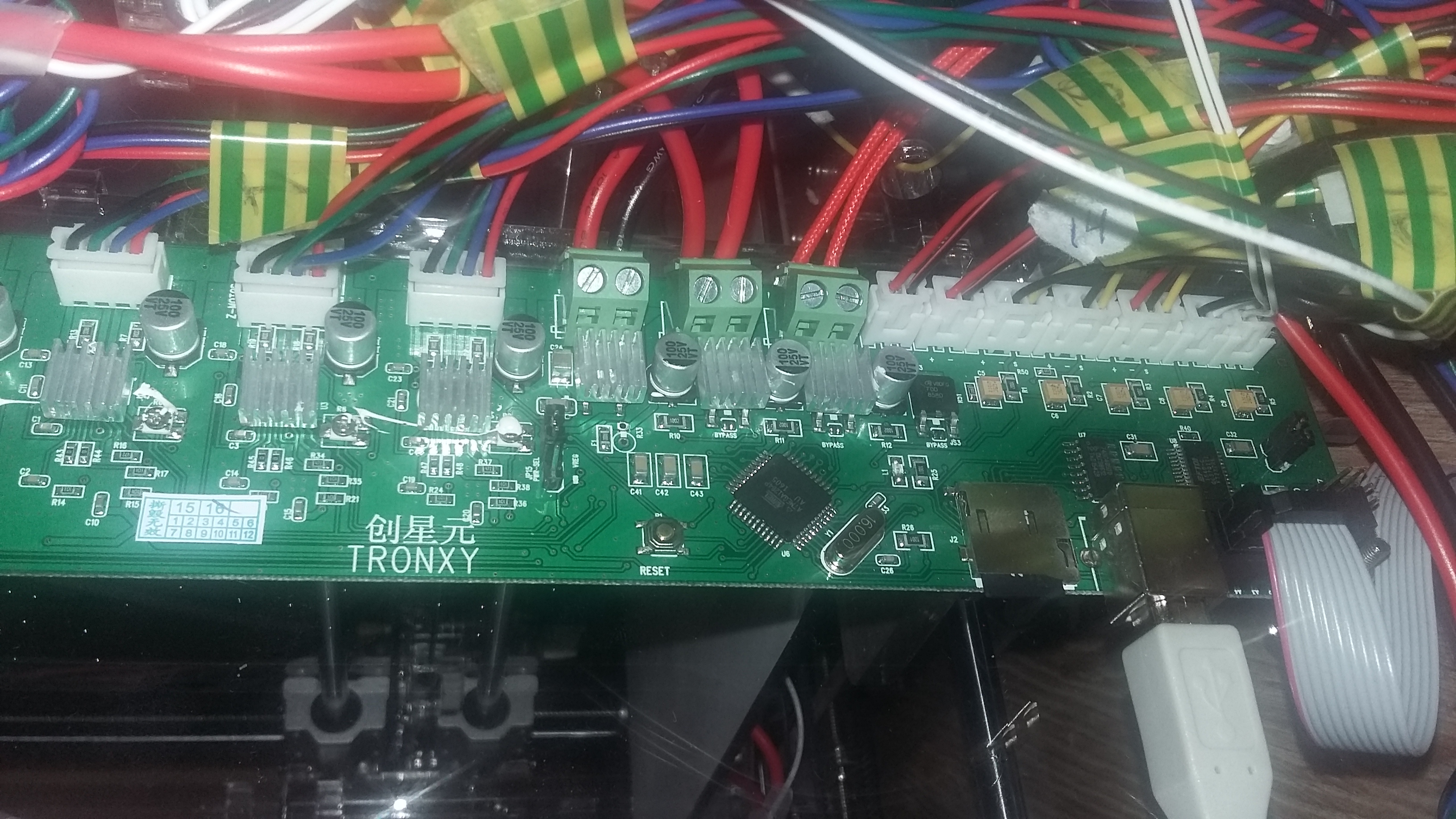

Melzi 3 0 tr.jpg

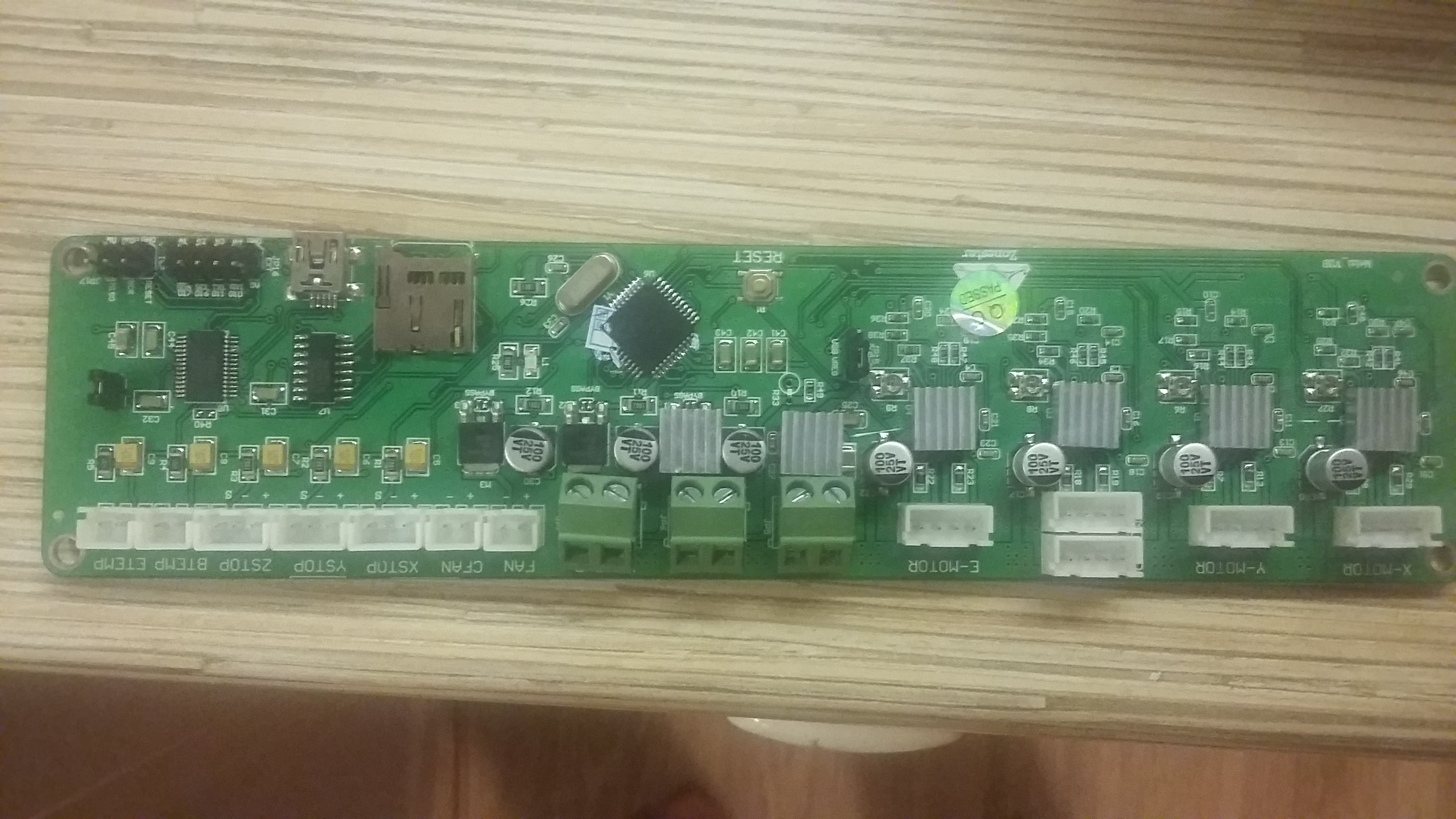

Melzi 2 0.jpg
Последний раз редактировалось wickedsick 15 янв 2017, 11:15, всего редактировалось 1 раз.
wickedsick

Сообщения: 5
Зарегистрирован: 03 дек 2016, 16:54

Re: принтер Prusa I3 P802YA Melzi 2.0 и Melzi 3.0, прошу пом

Сообщение wickedsick » 04 дек 2016, 18:32

Все уже решил, потом залью скомпелированную прошивку и инструкцию.
wickedsick

Сообщения: 5
Зарегистрирован: 03 дек 2016, 16:54

Re: принтер Prusa I3 P802YA Melzi 2.0 и Melzi 3.0, прошу пом

Сообщение wickedsick » 15 янв 2017, 11:14

Нарыл на ютьюбе ролик , собственно то же самое http://3dtoday.ru/blogs/akdzg/custom-fi ... d-printer/, подметил что парень использует старинную версию ардуино ИДЕ 1 0 5, скачал я ее и установил, перекинул джампер в положение ЮЭСБИ (плата работает от ЮЭСБИ), и вуаля, марлин уже на мельци 3 0, но вот не задача, ось иикс все так же инвертирована. Залез я в Марлин через ардуино, переделал графу ИНВЁРТ ИКС АКСИС с ТРУ на ФЭЛС, и вуаляяя, заработало даже автовыравниваение. Подбил температуру экструдера до 239 градусов, дабы проверить не врет ли термистор как на Мельци 2.0, и вот черт, все та же проблема, температура выше 238 градусов начинает бесится и скакать за секунду на 10-12 градусов. По логике вещей проблема росла изза не правильно выбрагнного термистора хотэнда. Полез я значит дальше в Марлин через ардуино, нашел графу выбора термисторов, в графе был термистор для зоунстар 100ком сопротивления, собсно он подходил, ну я решил поэксперементровать, нашел в графе те же 100ком стандартный китайский термистор, поменял, залил прошивку, затем в проге "pronterface" откалибровал ПИД с помощью командаы "M303 E0 C8 S260" в строке справа c кнопкой "Send" и получил 3 его значения, залил его в Мельци через Репетир-ХОст=конфигурация=конфигурация EEPROM, и вуаля, все работает, температура изменяется в нужно диапазоне, не скачет. Буду тестировать дальше, подробности опишу ниже.

Добавлено спустя 30 секунд:
Re: принтер Prusa I3 P802YA Melzi 2.0 и Melzi 3.0, прошу помощи
Короче говоря , что мне потребовалось для перепрошивки:
юсб кабель
Arduino IDE version 1.0.5 - именно эта версия, версия 1.6.0 не перепрошивала почему то.
Исходник заводской прошивки Marlin из которой, по мимо всего, была скопирована папка "sanguino" в папку Arduino = Hardware.
Переставленный джампер на плате в положение ЮЭСБИ
всё!
Нужно просто повторить то же самое что описано в конце этой статьи http://3dtoday.ru/blogs/akdzg/custom-fi ... d-printer/

Ах да, речь идет от об этом джампере, на картинке он в рабочем положении , сдвиг его в другое положение - питание от ЮЭСБИ.

Добавлено спустя 52 секунды:
Re: принтер Prusa I3 P802YA Melzi 2.0 и Melzi 3.0, прошу помощи
В процессе выяснилось, что в проше , которую дал китаеза, количество шагов на мм не соответствует двигателям SL42STH40-1684A, скорее всег окитаеза дал мне исходную прошивку для стандартных двигателей. В очередной раз порадовавшись второй родной Мельци, залез через Репетир в настройки EEPROM, глянул все настройки ускорений и двигателей, перенес их в новую прошивку и вуаля , представляю вам 100% рабочую прошивку Marlin, что называется "plug and play", для принтера Zonestar P802YA c шаговыми двигателями SL42STH40-1684A и шаговым ремнем GT-2. В студию....
http://3deshnik.ru/forum/download/file.php?id=1812

Добавлено спустя 1 минуту 58 секунд:
Re: принтер Prusa I3 P802YA Melzi 2.0 и Melzi 3.0, прошу помощи
В общем щас печатаю соплом 03 мм, скорость в районе 60 мм/с пластиком абс - "Грег" за 400 руб/кг, все хорошо печатает.
