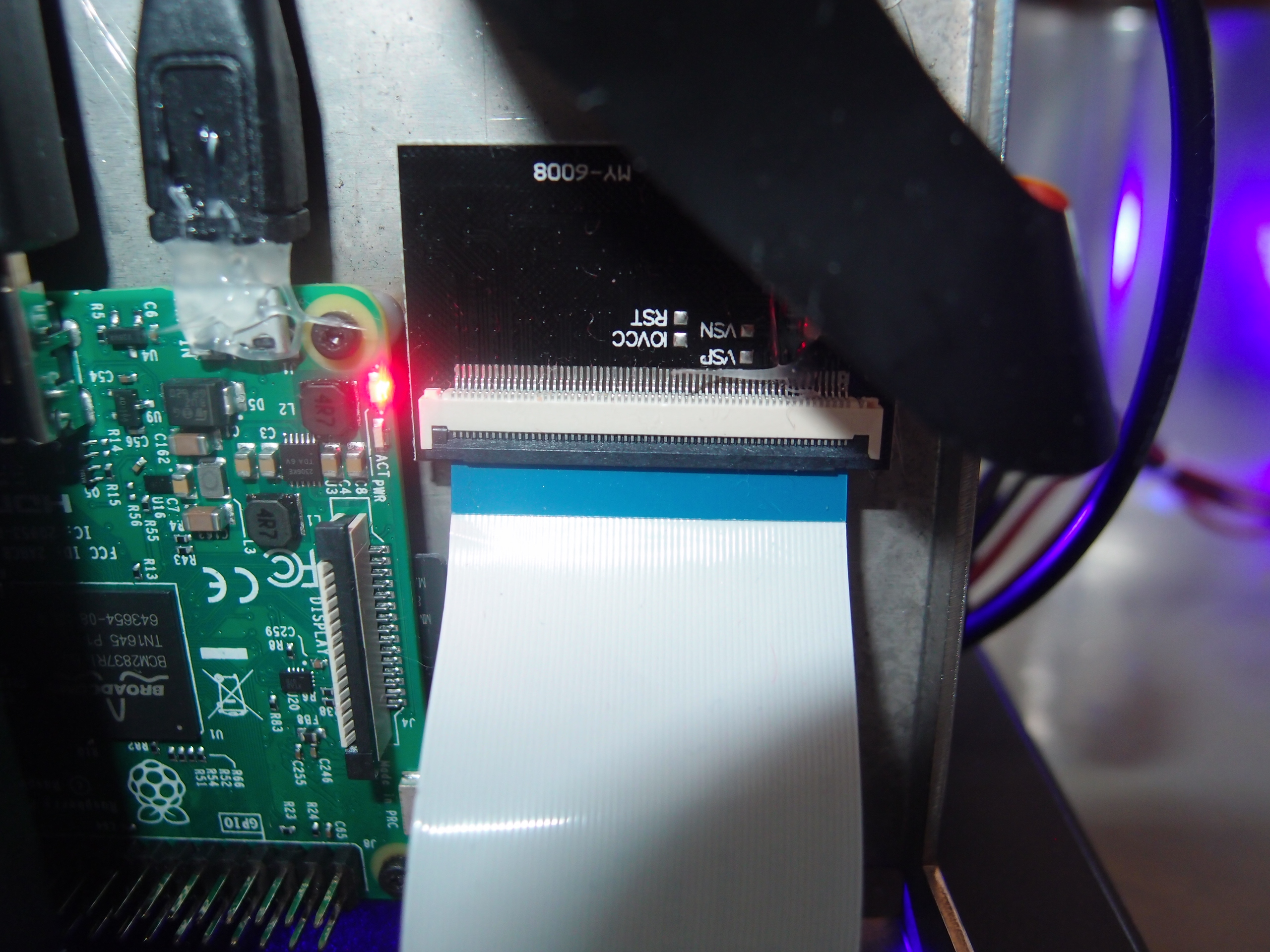

Pol Kin писал(а):Лампочка какая? Всё, кроме матрицы, подаёт признаки жизни - светодиоды включаются, цветные индикаторы мигают, механика действует.
Сейчас не могу сфотографировать, чуть попозже сделаю.

на плате экрана

кстати приехали "пробники" monocure, тестирую

Добавлено спустя 2 часа 6 минут 6 секунд:
Кстати, кто то тут покупал несколкьо экранчиков разных, как там успехи? что к чему подошло? я свой угробил чутка )

[*]Так же как и некоторые комментаторы - столкнулся с паразитной засветкой, по причине того, что светодоиода 4 (находятся по углам).
Есть у кого линзы френеля?[*]
Линза Френеля не поможет с 4 источниками, они также будут расходиться.
Нужен один мощный источник уф излучения, угол которого будет не очень большой, в идеале, чтобы весь поток раскрылся как раз на фокусном расстоянии линзы и совпадал по размерам с большей стороной. Рисунок приложил. Тогда световой поток будет идти параллельно. На али таких линз много нашел и стоят они не дорого.


Добавлено спустя 2 часа 4 минуты 41 секунду:

natalia писал(а):Mks gen v1.4 прошил прошивкой платформа неправильно едет. нажимаю Z+ платформа едет вниз.в чем может быть проблема.

Попробуйте просто ШД подключить наоборот, т.е. перевернуть штекер с контактами, тогда в другую сторону будет крутить- самое простое и быстрое решение, как мне кажется.

Какие-то повреждения на шлейфе, что ли...
Красная лампочка горит постоянно, рядом иногда моргает зелёная.

Максиму писал(а):[*]Так же как и некоторые комментаторы - столкнулся с паразитной засветкой, по причине того, что светодоиода 4 (находятся по углам).
Есть у кого линзы френеля?[*]
Линза Френеля не поможет с 4 источниками, они также будут расходиться.
Нужен один мощный источник уф излучения, угол которого будет не очень большой, в идеале, чтобы весь поток раскрылся как раз на фокусном расстоянии линзы и совпадал по размерам с большей стороной. Рисунок приложил. Тогда световой поток будет идти параллельно. На али таких линз много нашел и стоят они не дорого.

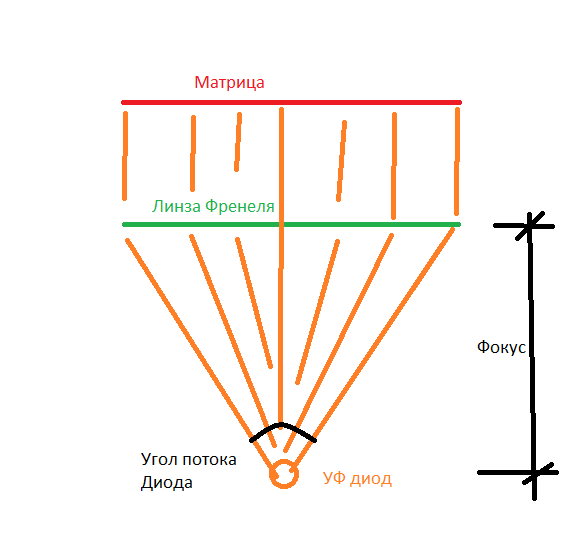

Линза Френеля.png

.

А кто то уже тестировал с линзой, делал так, каков результат?

(Я пока с рассеивателем потестирую всё же, может сотовые структуры между ним и экраном добавлю - для выпрямления).

Добавлено спустя 1 минуту 46 секунд:
под линзу Ф. слишком надо переделывать, с учётом прямоугольности экрана

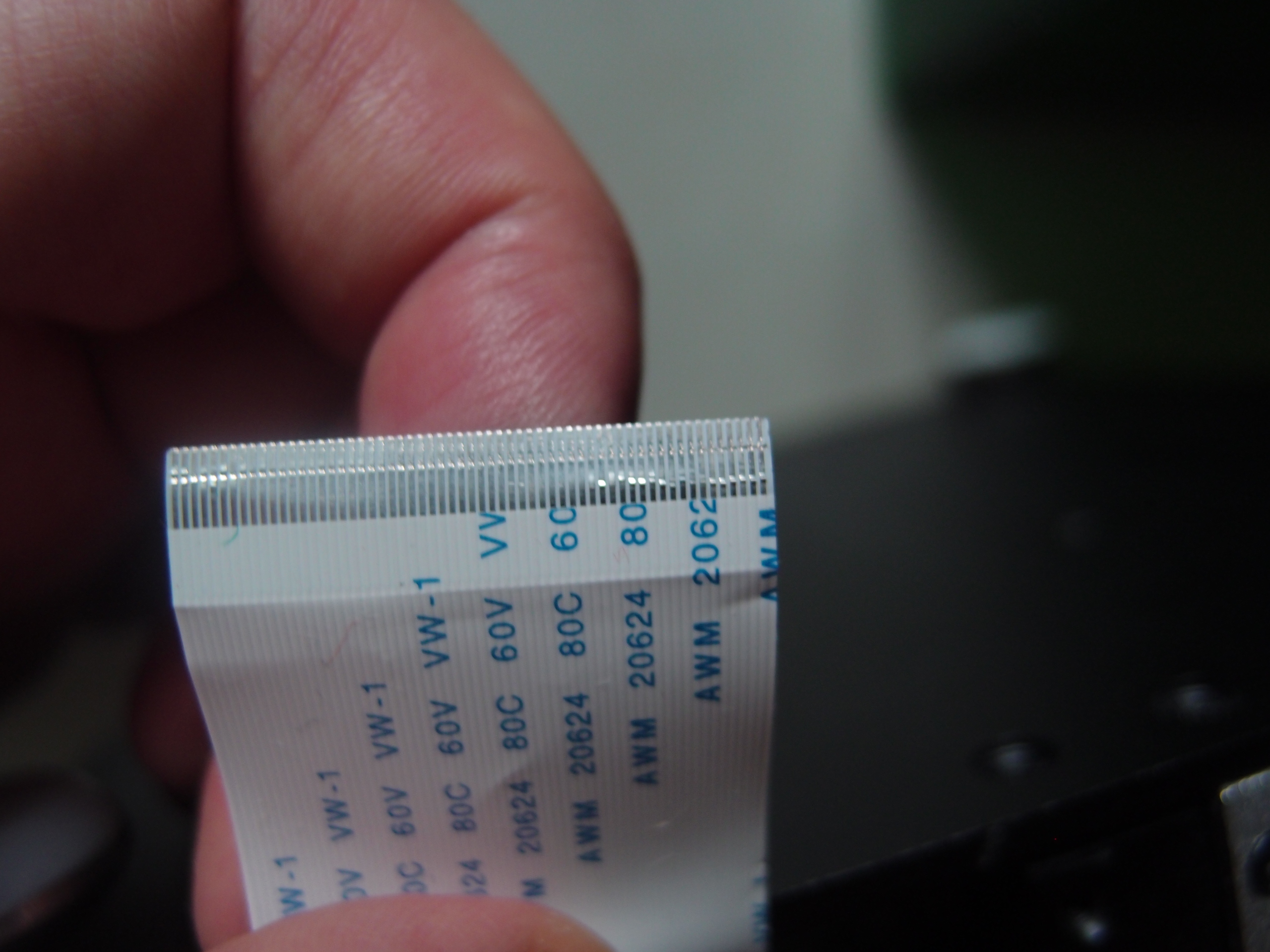

Pol Kin писал(а): Какие-то повреждения на шлейфе, что ли...
Красная лампочка горит постоянно, рядом иногда моргает зелёная.

да, зажим вроде норм, а на шлейфе это не заломы?

Alex_ou писал(а):а на шлейфе это не заломы?

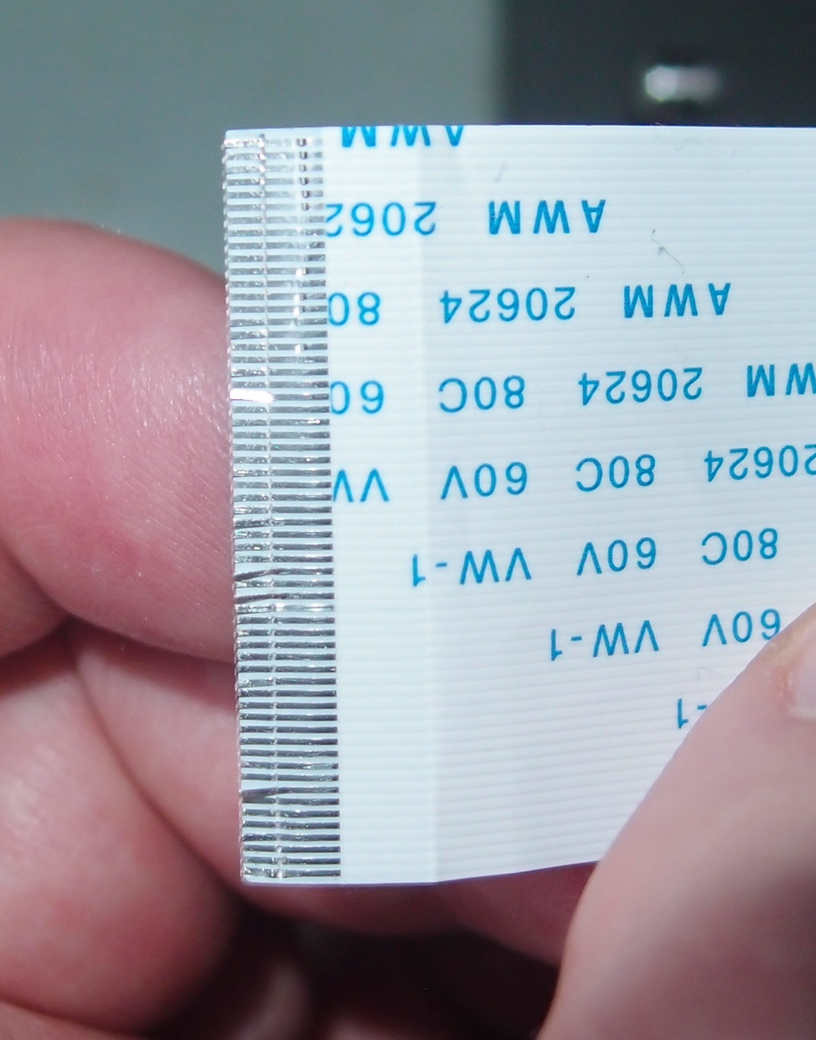

Да, край шлейфа явно имеет повреждения. Не хватает зрения разглядеть, какие именно...

заломы шлейфа не влияют на способность зажима его удерживать,
если есть возможность то скинь фото открытого зажима без шлейфа, глянуть что там с контактами

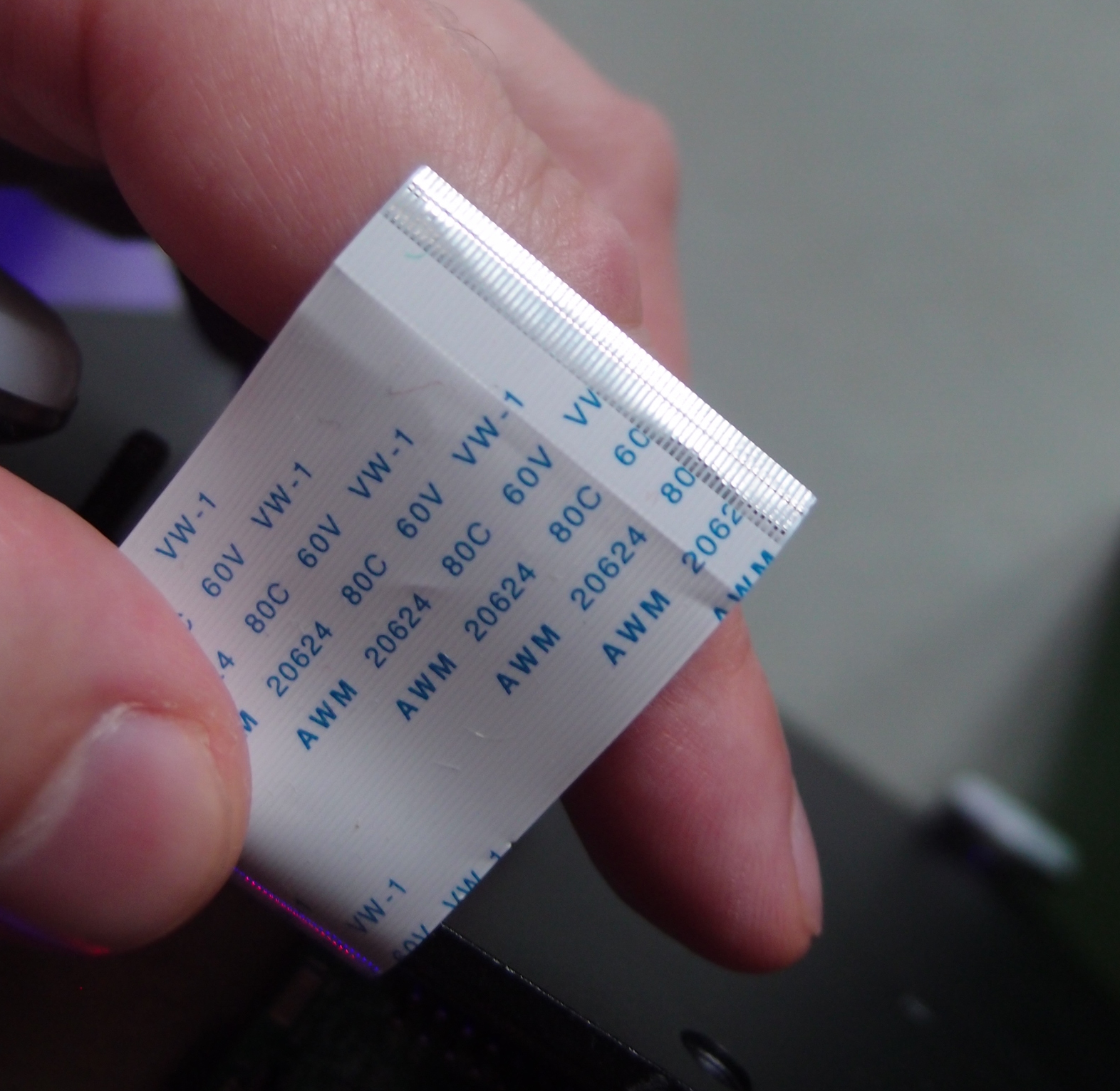

Контакты нормальные, а вот вдоль края шлейфа отслоились тоководы от подложки, я фигею. Сфотографировать чётко не получается - фокус вблизи не берёт такую мелочь, а с расстояния ничего не разберёшь. И больше всего мне не нравится, что изображения нет вообще - раньше проскакивали хоть полосы, когда шлейф болтался. Может, ему повреждённый край срезать?

ritor писал(а):

Максиму писал(а):[*]Так же как и некоторые комментаторы - столкнулся с паразитной засветкой, по причине того, что светодоиода 4 (находятся по углам).
Есть у кого линзы френеля?[*]
Линза Френеля не поможет с 4 источниками, они также будут расходиться.
Нужен один мощный источник уф излучения, угол которого будет не очень большой, в идеале, чтобы весь поток раскрылся как раз на фокусном расстоянии линзы и совпадал по размерам с большей стороной. Рисунок приложил. Тогда световой поток будет идти параллельно. На али таких линз много нашел и стоят они не дорого.

Линза Френеля.png

.

А кто то уже тестировал с линзой, делал так, каков результат?

(Я пока с рассеивателем потестирую всё же, может сотовые структуры между ним и экраном добавлю - для выпрямления).

Добавлено спустя 1 минуту 46 секунд:
под линзу Ф. слишком надо переделывать, с учётом прямоугольности экрана

Рассеиватель однозначно не поможет, а только ухудшит. Свет тогда во все стороны будет одинаково идти и поток еще убавиться, не будет разчетверения при печати, а будет множественное размножение...
В вашем случае идеально подойдет рамка из стенок между диодами, только сделайте повыше, не доходя до матрицы мм 10. Думаю тогда все запечатает хорошо и не надо будет ничего более переделывать.
А на счет прямоугольности экрана и линзы Френеля, так она же тоже прямоугольная)

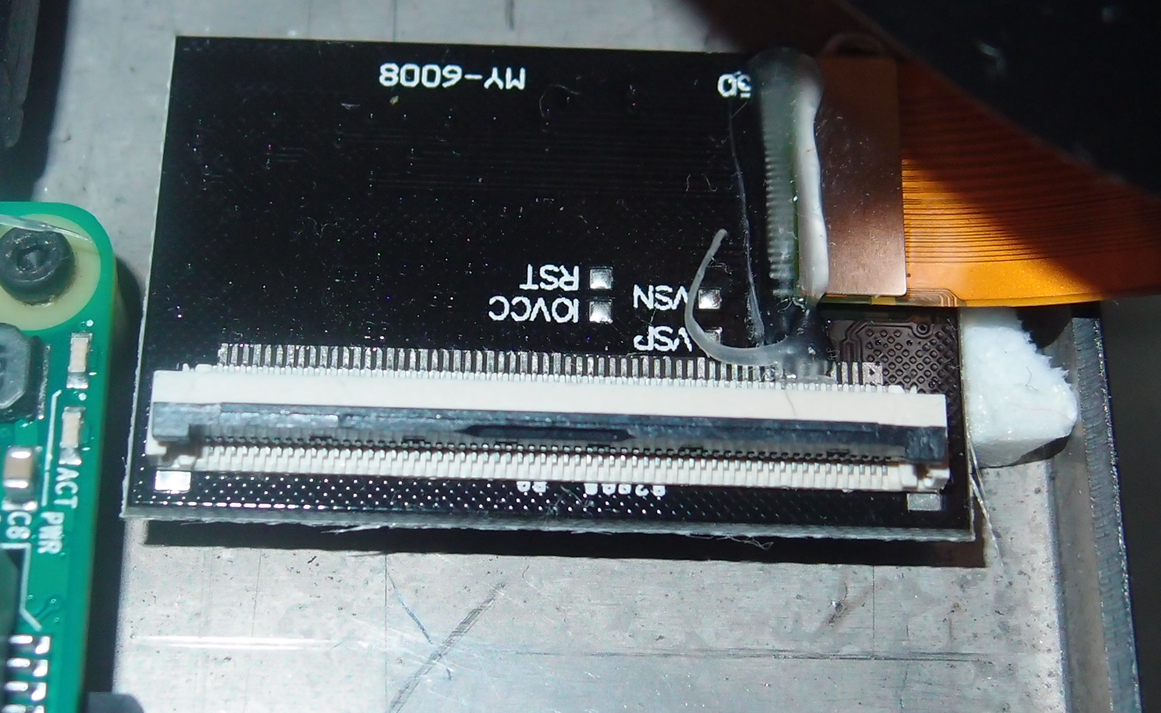

Alex_ou писал(а):если есть возможность то скинь фото открытого зажима без шлейфа, глянуть что там с контактами

Всё, что смог...

Pol Kin писал(а):Всё, что смог...

контакты вроде норм, неясно почему не зажимает..

как вариант: отрезать тонкую полоску поперек шлейфа - там где отслаивается токовод, и затем эту же полоску подложить вторым слоем под зажим тоководами наружу....

резать лучше по картону/пластику скальпелем, есть такие наборы скальпеля с лезвиями тонкими

Понял, попробую.

Не помогло. Шлейф теперь вставлен напрочно, не вырвешь даже с натугой. Но на экране ни малейших проблесков. Всё-таки, что-то накрылось.
Можно ли как-то проверить, работает ли контроллер HDMI ?

Pol Kin писал(а):Не помогло. Шлейф теперь вставлен напрочно, не вырвешь даже с натугой. Но на экране ни малейших проблесков. Всё-таки, что-то накрылось.
Можно ли как-то проверить, работает ли контроллер HDMI ?

а ты в файлах делал настроики на hdmi nanodlp ?

Добавлено спустя 2 минуты 35 секунд:

andrei_940 писал(а):

Pol Kin писал(а):Не помогло. Шлейф теперь вставлен напрочно, не вырвешь даже с натугой. Но на экране ни малейших проблесков. Всё-таки, что-то накрылось.
Можно ли как-то проверить, работает ли контроллер HDMI ?

а ты в файлах делал настроики на hdmi nanodlp ?

достань флешку снова и сейчас скину файлы и замени их то что есть на флешке.

Добавлено спустя 3 минуты 1 секунду:

Pol Kin писал(а):Не помогло. Шлейф теперь вставлен напрочно, не вырвешь даже с натугой. Но на экране ни малейших проблесков. Всё-таки, что-то накрылось.
Можно ли как-то проверить, работает ли контроллер HDMI ?

Добавлено спустя 1 минуту 12 секунд:

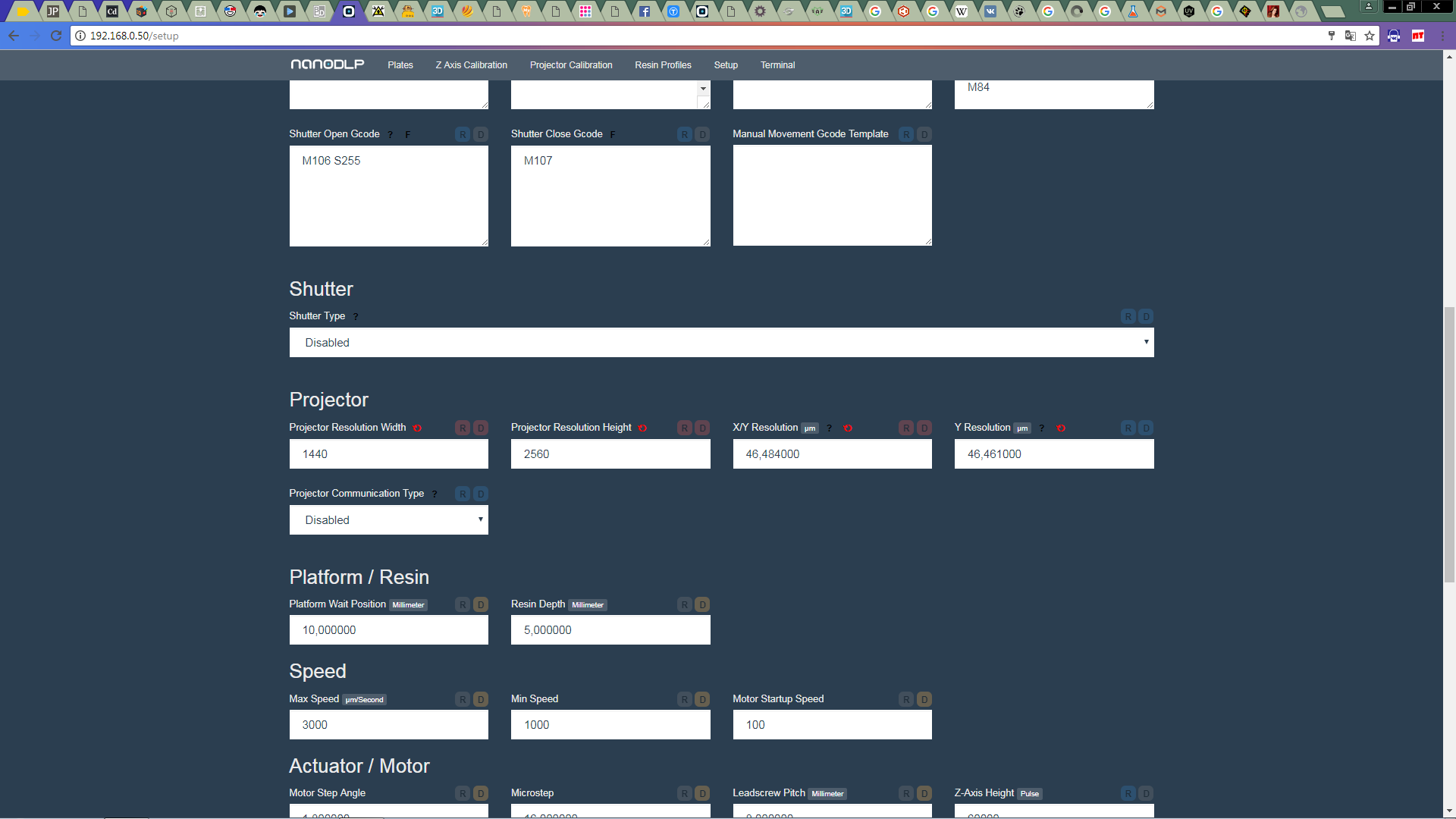

и сделай такие настроики на экране как на фото

andrei_940 писал(а):а ты в файлах делал настроики на hdmi nanodlp ?

Не понял. У меня фотоник.
