Принтер из китая KLD-LCD1260- помогите запустить

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Олег Павлов » 30 ноя 2016, 17:43

Когда включали диод через экран его видно ( состоит из 4-х светящихся элем.) Пробовал автономно через HDMI и подачей питания дублировать экраны .Не получилось ( или не увидели). Тут же подключил (есть у меня маленький проектор) -он дублирует экраны. Похоже команды вообще не приходят на контроллер.
Олег Павлов

Сообщения: 112
Зарегистрирован: 21 ноя 2016, 12:48
Откуда: Санкт-Петербург

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение ilalexey » 30 ноя 2016, 17:48

Выложи свою прогу и прошивку к меге.
Попробую воссоздать.
Аватара пользователя
ilalexey

Сообщения: 2944
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Олег Павлов » 30 ноя 2016, 17:52

Стыдно, но подскажите как это сделать. Прямо сюда файл вставлять?
Олег Павлов

Сообщения: 112
Зарегистрирован: 21 ноя 2016, 12:48
Откуда: Санкт-Петербург

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Madf » 30 ноя 2016, 17:58

Проверьте питание на плате HDMI, если есть, может проблема тупо в плохом проводе.)
Madf

Сообщения: 3130
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение ilalexey » 30 ноя 2016, 18:11

Олег Павлов писал(а):подскажите как это сделать. Прямо сюда файл вставлять?

хз. тут наверно регламент по весу на файл. Упакуй и на яндекс диск ссылку дай.
Аватара пользователя
ilalexey

Сообщения: 2944
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Олег Павлов » 30 ноя 2016, 21:08

Madf писал(а):Проверьте питание на плате HDMI, если есть, может проблема тупо в плохом проводе.)

Спасибо. Попробую проверить. Но ведь и шаговый не реагирует.

Добавлено спустя 7 минут 12 секунд:
[/quote]Упакуй и на яндекс диск ссылку дай.[/quote] Понял. Я за три дня на форуме узнаю больше чем за всю жизнь! Как то криво я цитаты вставляю.

Добавлено спустя 2 часа 9 минут 1 секунду:
ilalexey писал(а):Выложи свою прогу и прошивку к меге.
Попробую воссоздать.
https://yadi.sk/d/HfMARYa-zrVed

Добавлено спустя 8 минут 18 секунд:

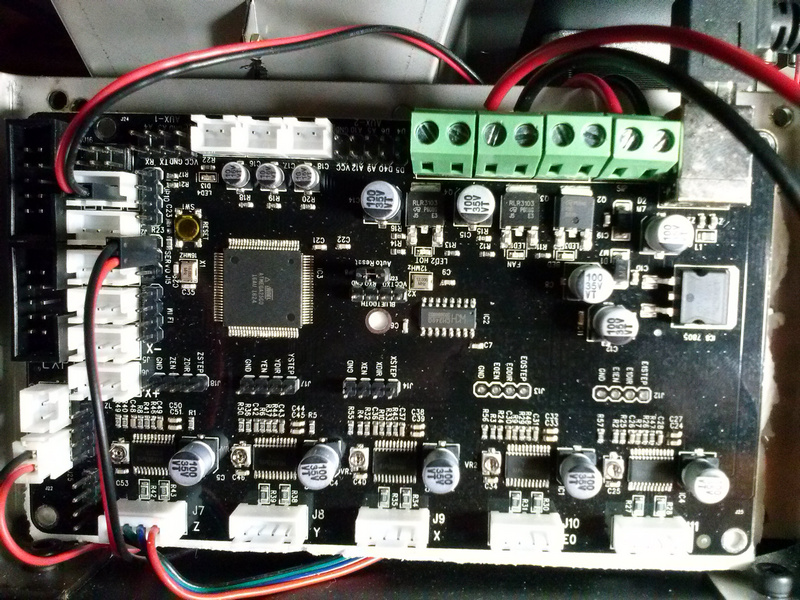

1. Проверяли с Муром с помощью другой программы контроллер- работает, а в родной- нет.

2. Проверил УФ лампу - светит.

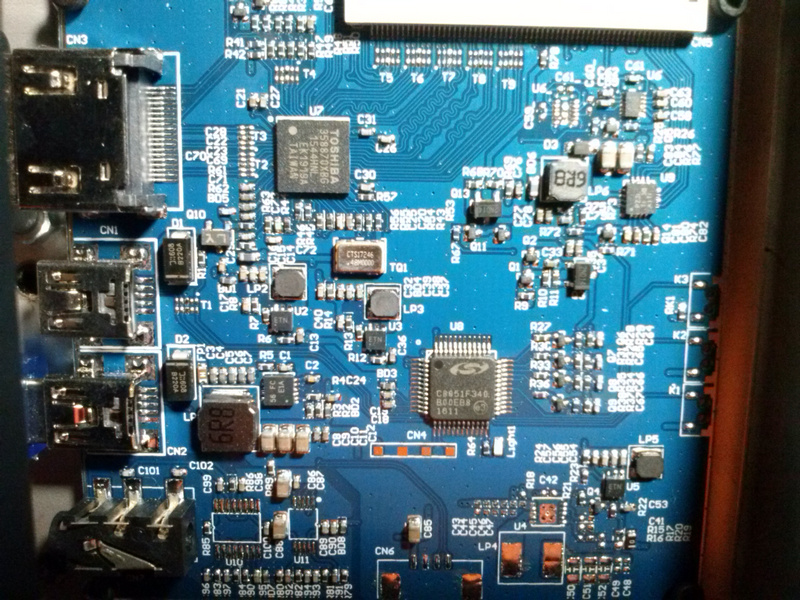

3. Питание на плату экрана приходит(моргает синий диод)

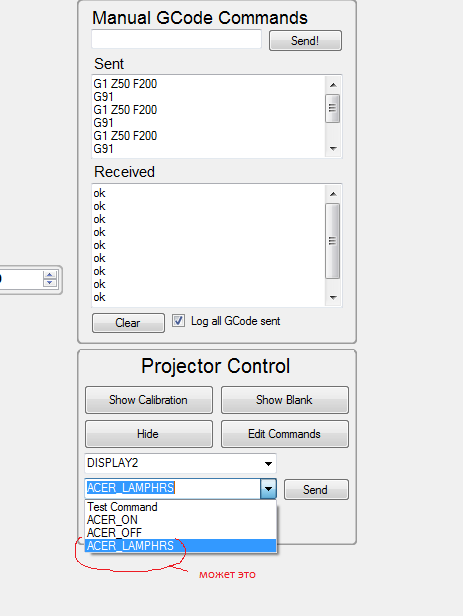

4. Программа отправляет команды (см.картинку)(делает послойную засветку)
5. При автономном(от контроллера) подключении LCD через HDMI экран не реагирует.

Добавлено спустя 12 минут 16 секунд:
Лучше не могу.
Олег Павлов

Сообщения: 112
Зарегистрирован: 21 ноя 2016, 12:48
Откуда: Санкт-Петербург

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Myp » 30 ноя 2016, 22:00

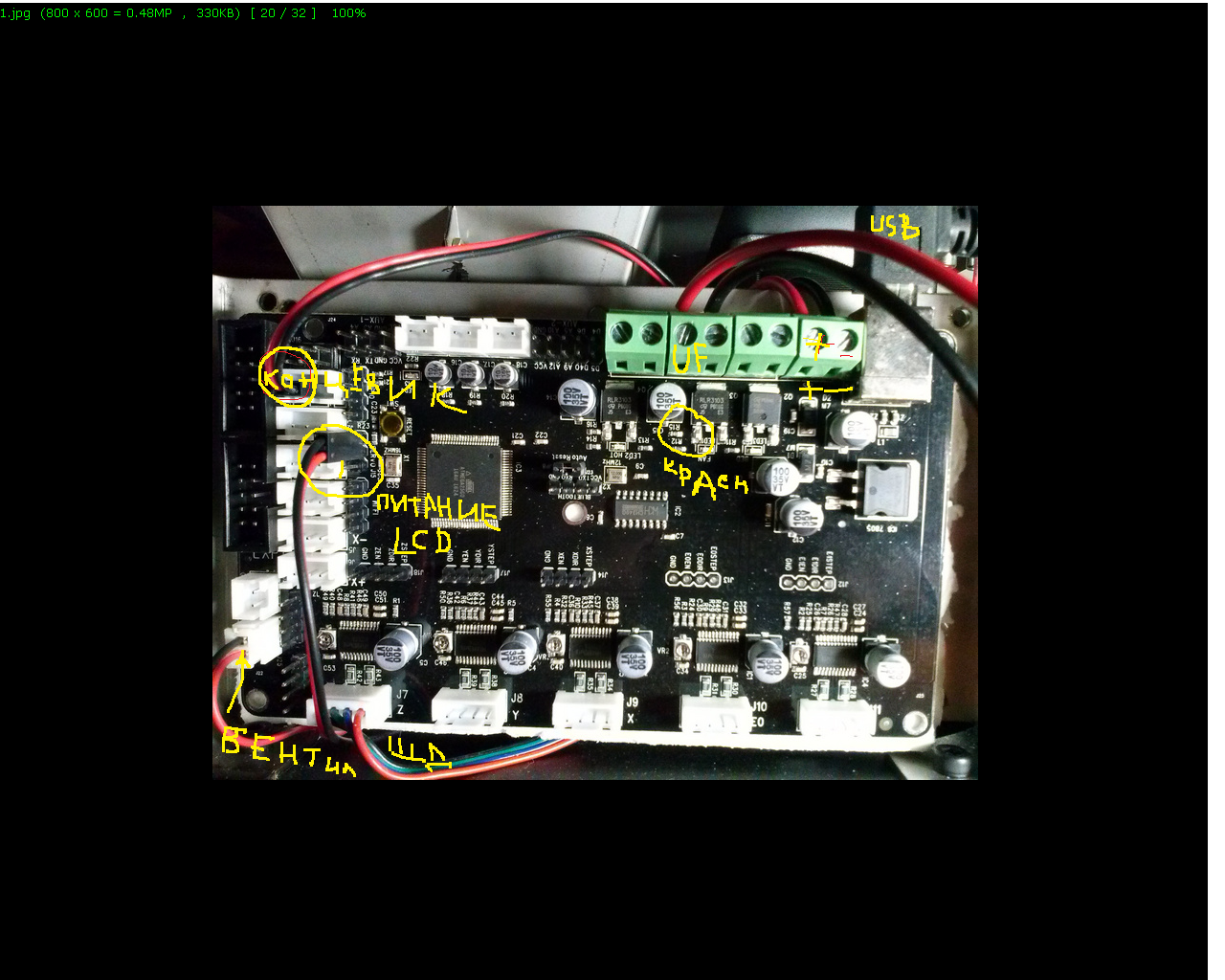

судя по последней фотке светодиод вкорячен на вентилятор.
попробуйте в программе репитерхост включать и выключать вентилятор, должен загораться светодиодик на плате рядом с колодкой и УФ диод должен тоже включиться.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17560
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Олег Павлов » 30 ноя 2016, 22:24

Попробую

Добавлено спустя 5 минут 34 секунды:
Да лампа загорелась и красный светодиод под колодкой
Последний раз редактировалось Олег Павлов 30 ноя 2016, 22:33, всего редактировалось 1 раз.
Олег Павлов

Сообщения: 112
Зарегистрирован: 21 ноя 2016, 12:48
Откуда: Санкт-Петербург

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Myp » 30 ноя 2016, 22:25

я щас у себя запустил прогу эту, осью туда сюда двигает, а вот среди команд посланных в принтер вообще нет команды на включение вентилятора/подсветки
где-то явно чего-то не хватает...
прога не даёт команду на включение подсветки

рассмотри подробней, как организовано подключение по USB в принтере, как провода идут и где соединяются
я так понял в принтер идёт один провод usb а внутри принтера раздваивается?

не знаю как там с сплинтере, но по уму оси надо калибровать в ноль перед стартом, может без калибровки принтер не хочет работать...

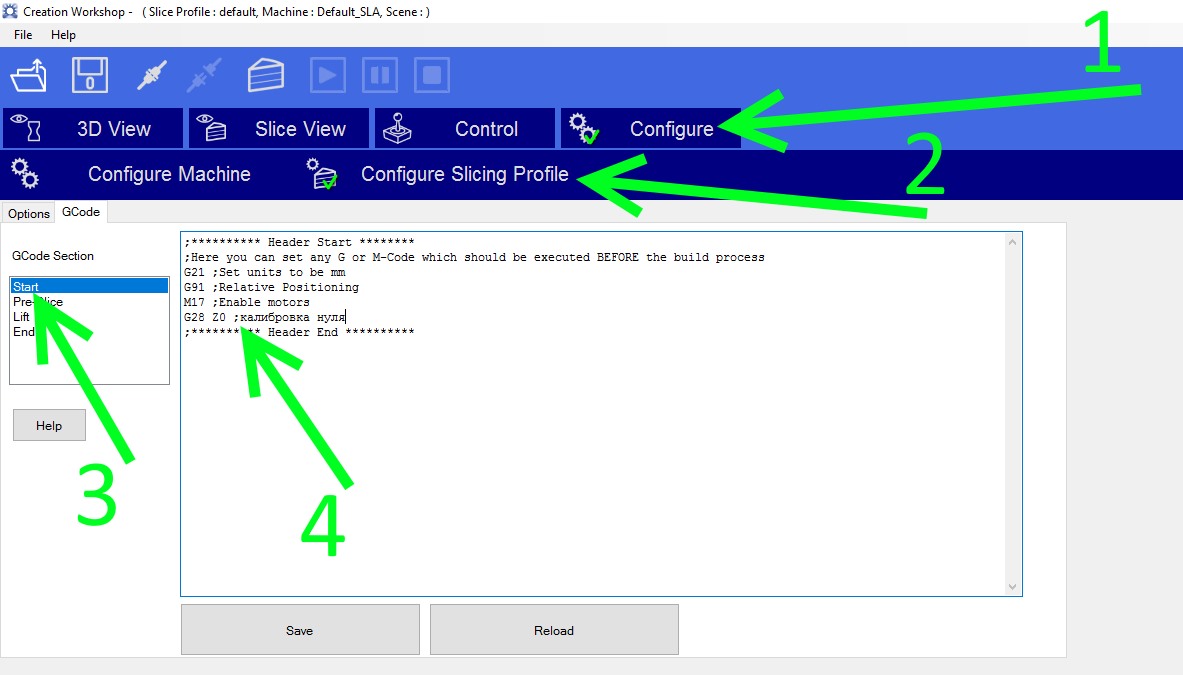

вот мануал по добавлению команды калибровки при старте печати.
команда
Код: Выделить всёРазвернуть
G28 Z0

<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17560
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Олег Павлов » 30 ноя 2016, 22:51

Справа от зеленых колодок-USB и только в контроллер( нигде не раздваивается)

Добавлено спустя 5 минут 58 секунд:

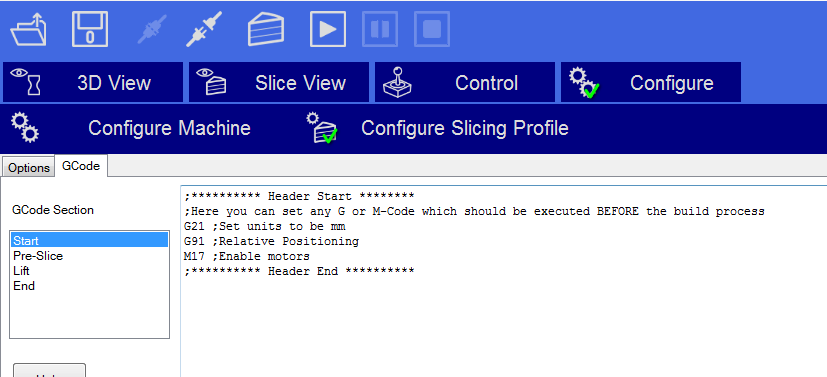

У меня такого нет. Нужно добавить?
Олег Павлов

Сообщения: 112
Зарегистрирован: 21 ноя 2016, 12:48
Откуда: Санкт-Петербург

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Myp » 30 ноя 2016, 22:59

такс, а откуда тогда берётся синий провод USB который втыкается в плату экрана?

Добавлено спустя 21 секунду:
Олег Павлов писал(а):Нужно добавить?

ага
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17560
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Олег Павлов » 30 ноя 2016, 23:12

Питание LCD( просто там синяя оплетка срезана и соединина на скрутке термоусадочным кембриком)

Добавлено спустя 7 минут 19 секунд:
G28 Z0 добавил. Не едет.
Вложения
Олег Павлов

Сообщения: 112
Зарегистрирован: 21 ноя 2016, 12:48
Откуда: Санкт-Петербург

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Myp » 01 дек 2016, 00:04

а если просто ввести в окно вписать команду G28 и отправить в принтер кнопкой Send!
что принтер ответит?

Добавлено спустя 12 минут 39 секунд:
Олег Павлов писал(а):Попробую воссоздать.https://yadi.sk/d/HfMARYa-zrVed

не получилось, по ссылке пусто
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17560
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Олег Павлов » 01 дек 2016, 00:47

Вроде включил ссылку.Пож.попробуйте сейчас

Добавлено спустя 3 минуты 37 секунд:
В окне чуть ниже пишет "ОК"

Добавлено спустя 9 минут 42 секунды:
23:31:17.341> изменение драйвера Тип eNULL_DRIVER
23:31:17.349> информация:Нет Ключевые кольцо нашли
23:31:19.250> изменение драйвера Тип eNULL_DRIVER
23:31:31.410> подключение к принтеру на резолюцию com7, используя eNULL_DRIVER
23:31:Устройства 31.449> Подключен
23:31:31.457> не могу найти экран display2
23:41:59.483> отключение от принтера
23:41:Устройство 59.530> Отключены
23:42:00.288> подключение к принтеру на резолюцию com7, используя eNULL_DRIVER
23:42:Устройства 00.334> Подключен
23:42:11.749> ошибка :Индекс находился вне допустимого диапазона. Должно быть неотрицательным и меньшим, чем размер коллекции.
Имя параметра: индекс
23:42:14.764> ошибка :Индекс находился вне допустимого диапазона. Должно быть неотрицательным и меньшим, чем размер коллекции.
Имя параметра: индекс

Добавлено спустя 4 минуты 1 секунду:
23:45:35.992> Connecting to Printer on COM7 using eNULL_DRIVER
23:45:36.046> Device Connected
Олег Павлов

Сообщения: 112
Зарегистрирован: 21 ноя 2016, 12:48
Откуда: Санкт-Петербург

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Myp » 01 дек 2016, 11:52

Это что за абракадабра?
