roboforum.ru

ublon92 писал(а): УФ свет ничего не ограничивает проникнуть глубже требуемого слоя?

нет, УФ не проникает в глубину, он как раз поглощается полимером и в глубину не проходит.

Myp писал(а):

ublon92 писал(а): УФ свет ничего не ограничивает проникнуть глубже требуемого слоя?

нет, УФ не проникает в глубину, он как раз поглощается полимером и в глубину не проходит.

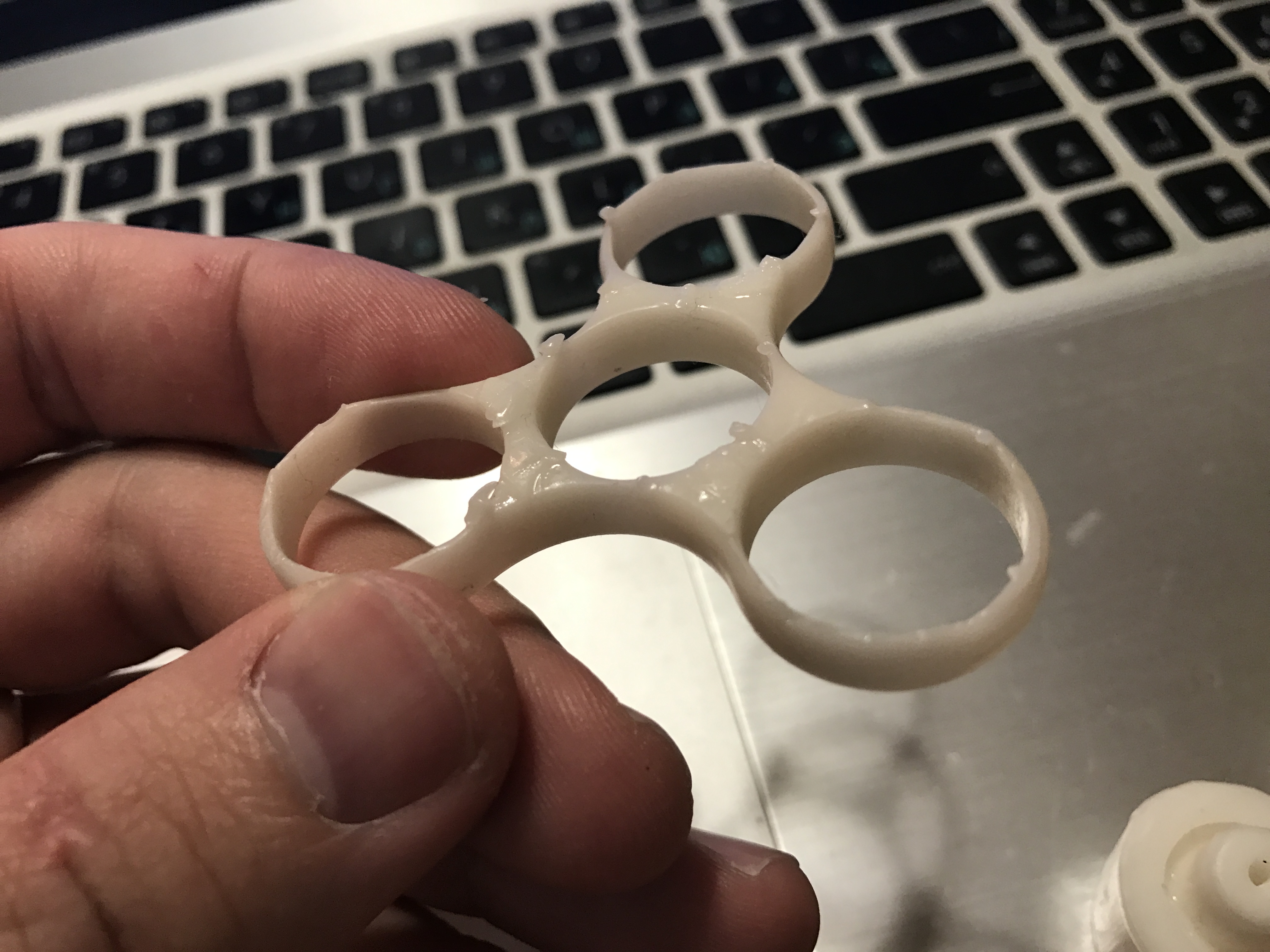

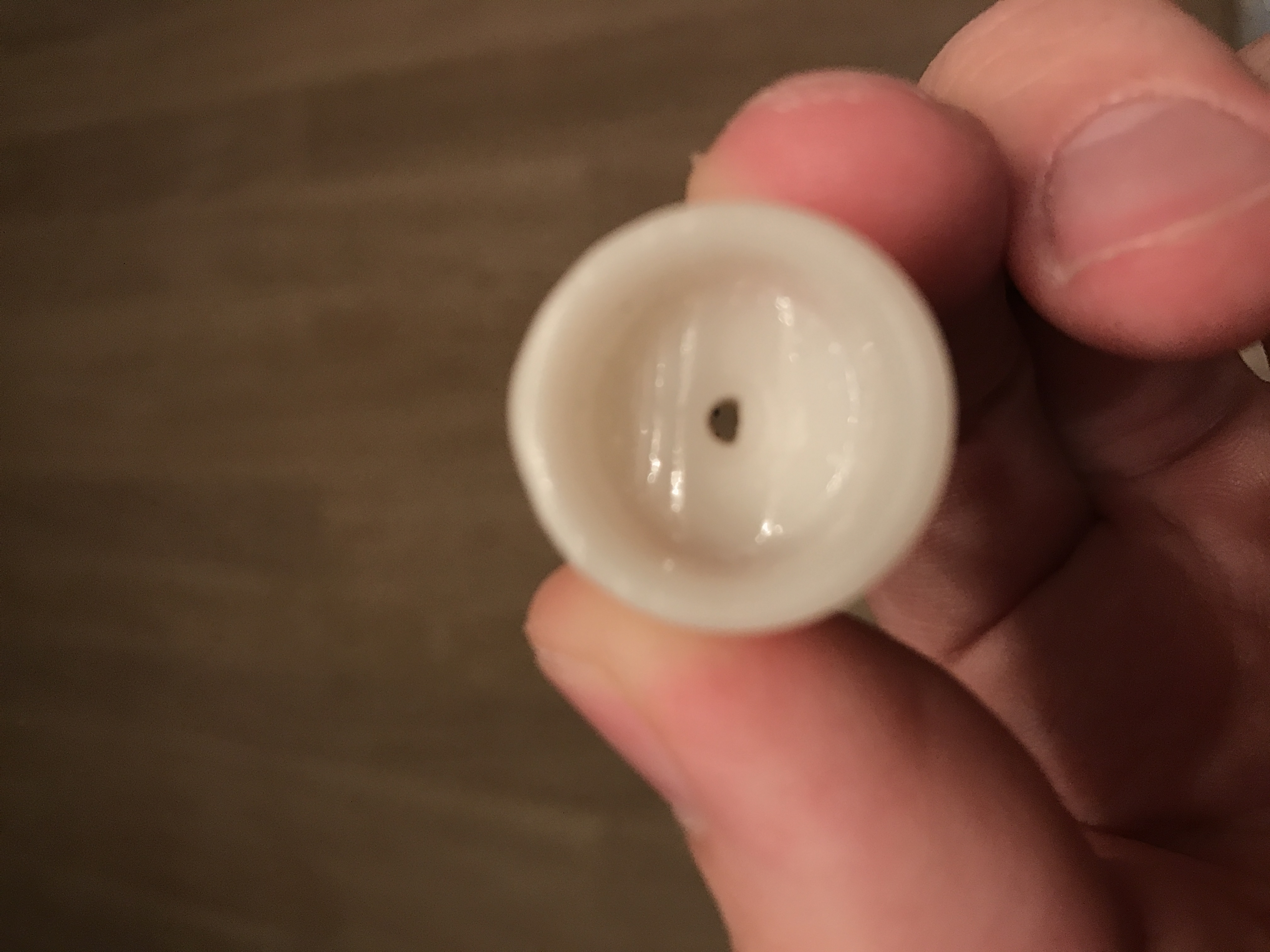

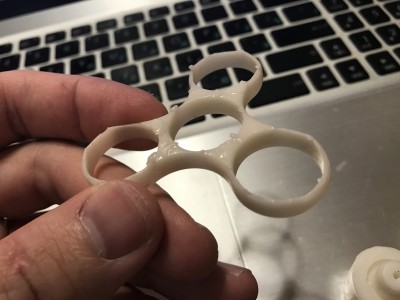

А как тогда объяснить что отверстие (круглое изначально) стало скошенным? И пытаюсь напечатать спиннер, приподымаю над столом на 2.5мм, ставлю подложку и несколько опор в самой нижней точке, но вот эта плоскость выходит сильно неровная особенно там где тонкие элементы.

Madf писал(а):У вас на рисунке отсутствует главный элемент печати - это между "УФ светом" и пленкой, обычно стоит матрица, которая ограничивает УФ пропускание лучей (ну или УФ свет излучается лазером, который управляется зеркалами и эл.ключами).

Принтер у меня как у топик стартера, но с малиной на борту, получил только вчера с алиэкспреса (p/s запустил на первую печать за 15 мин без танцев с бубном) так-что стоит LCD матрица но к проблеме это отношения не имеет,там даже свет нарисовал туда куда матрица бы его пустила

"УФ свет ничего не ограничивает проникнуть глубже требуемого слоя?"
Ничего кроме высшей силы... ну или пигмента в смоле =)
Любой полимер перед печатью нужно взболтать. В него добавляют нерастворимые частички, которые выпадают в осадок.
Пигменты ограничивают пропускание света. Конечно не идеально, но лучше чем без него. Вы часто встречали прозрачные фотополимеры?
У "умных" фотополимеров есть еще показатель "глубины проникновения света". Этот показатель производитель регулирует количеством пигмента.
Обычно сочетают разные типы пигментов. Растворимый пигмент ограничивает проникновения, нерастворимый блокирует.
Много пигментов обычно в мейкерджусах.

Раньше все не зря любили печатать на Б9. У него ванночка подвижная и шторка полимер гоняет на каждом слое. Как результат происходило постоянное перемешивание пигмента.

При печати долгого объекта мейкерджусом на принтере без подвижной ванночки допечатать последние слои почти не реально. Весь пигмент выпадает на дно, почти полностью блокирует проникновения УФ.

У вас первая фотка ужасного качества (не в фокусе), сложно понять суть проблемы, напечатайте ещё что либо с более острыми углами, а то вторая фотография - выглядит норм.)

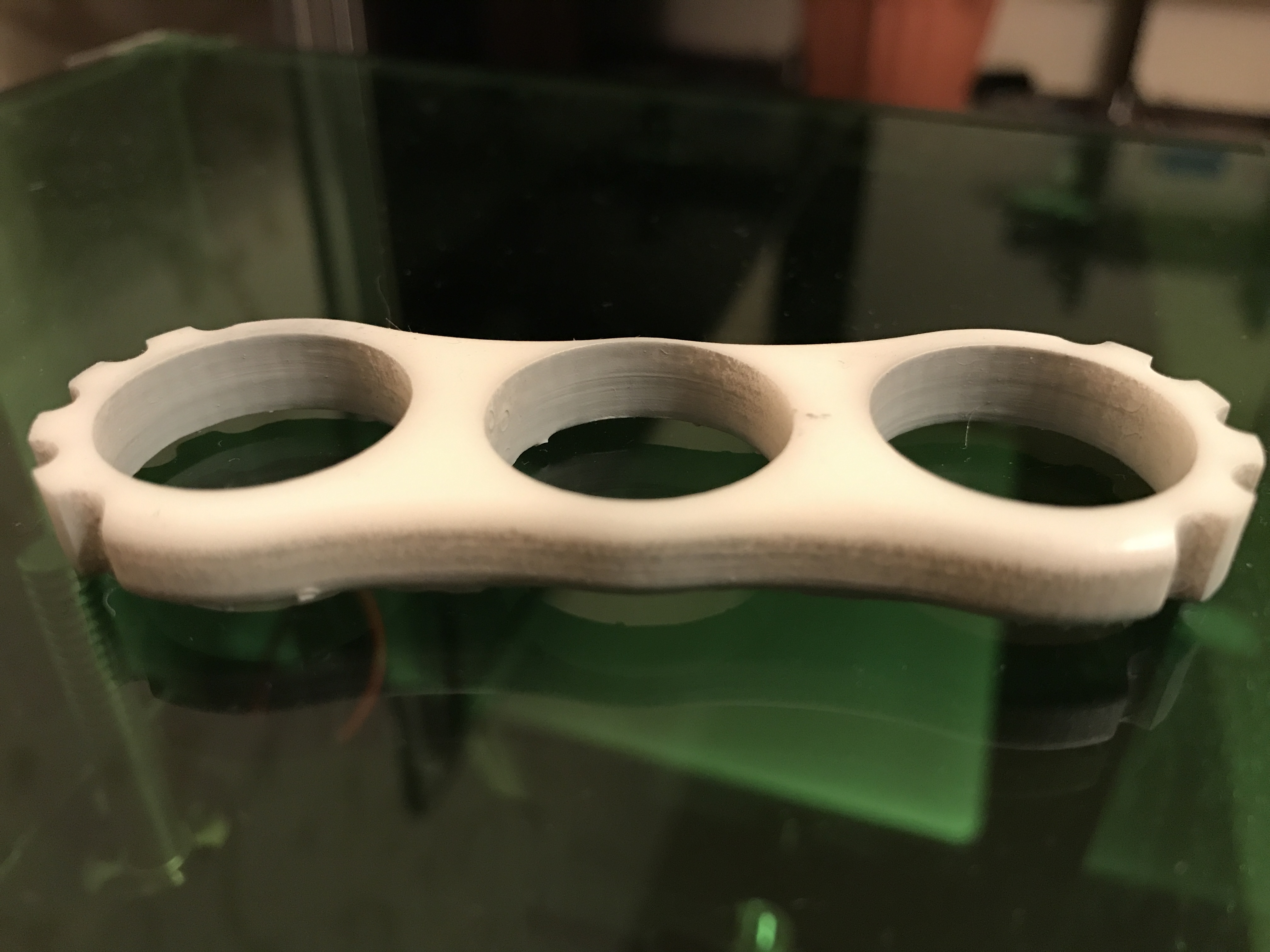

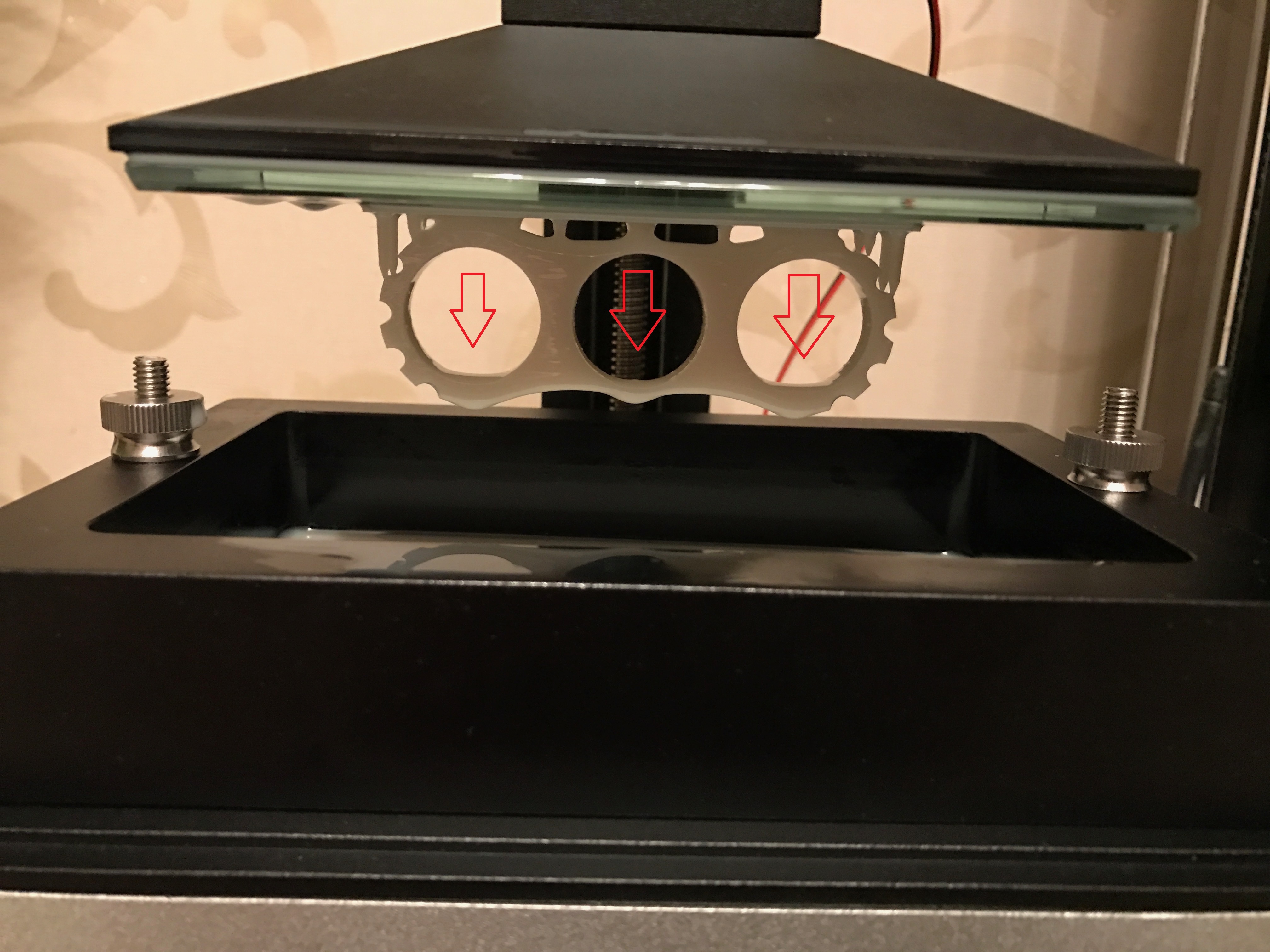

Вот фотки проблемы, для того чтобы лучше видеть текстуру и фотик смог поймать таки фокус, нанёс тонкий слой грунтовки (это вовсе не её подтеки а такая поверхность у меня выходит) А обратная сторона та что к дисплею супер ровная. И на фотке где деталь ещё на подложке стрелками обозначил дефект в виде скоса круга, снимать спецом не стал для лучшего понимания вами происходящего.
Насколько понял из совета "3DPrinter", все дело в фотополимере?
У меня есть ещё чисто прозрачный фотополимер, его я так понимаю лучше даже не пробывать для таких дел?
Смола того-же китайца что и принтер продает. Может можно что то в неё добавить (пигмент) для решения проблемы?
Ещё один нюанс возник вот окружность в котором изображена красная стрелка на чертеже 22мм, а по факту 21.5, хотя внешние размеры сходятся, это не похоже на усадку...

Я конечно не специалист, а не пробовали увеличить время между подъёмом и засветкой? Складывается такое впечатление, что полимер стекать не успевает и его сразу засвечивать начинают. Хотя новерное верхняя часть была бы такой же...

Madf писал(а):Я конечно не специалист, а не пробовали увеличить время между подъёмом и засветкой? Складывается такое впечатление, что полимер стекать не успевает и его сразу засвечивать начинают. Хотя новерное верхняя часть была бы такой же...

Здесь отвержение происходит на дне полимера, т.е в момент засветки вся деталь погружена в полимер.

Ну так сути это не меняет, после засветки аппарат стол туда/сюда поднимает/опускает? Могут и рядом чуть густеть от запекания соседних...

Вашу деталь растить лучше лежа.

"это вовсе не её подтеки а такая поверхность"

полимер может полимеризовтаься при солнечно свете.Не могло ли быть так, что Вы достали деталь и "засветили" ее еще до того как с нее стек оставшийся полимер?

Добавлено спустя 2 минуты 37 секунд:
"Может можно что то в неё добавить (пигмент) для решения проблемы"
и фанту ду и мейкерджус отдельно продают пигменты.
тут очень сложный вопрос пропорций
нужно пройти долгий путь проб и ошибок, прежде чем создадите для себя идеальную смесь.

иногда мейкеры добавляют обычные "минеральные красители" из строительных магазинов.

Если есть время и деньги, то экспериментируйте.

Свет однозначно отключается раньше чем начинает подыматься деталь, а даже если было бы наоборот то нюанс возник бы на поверхности ближе к дисплею.
Печаталась деталь ночью в полной темноте, такчто дневной свет не может оказывать влияния.
То что растить лежа это я так и подумал по началу, результат на фото, торцом вырастил чтобы получить меньшую площадь неровной поверхности...

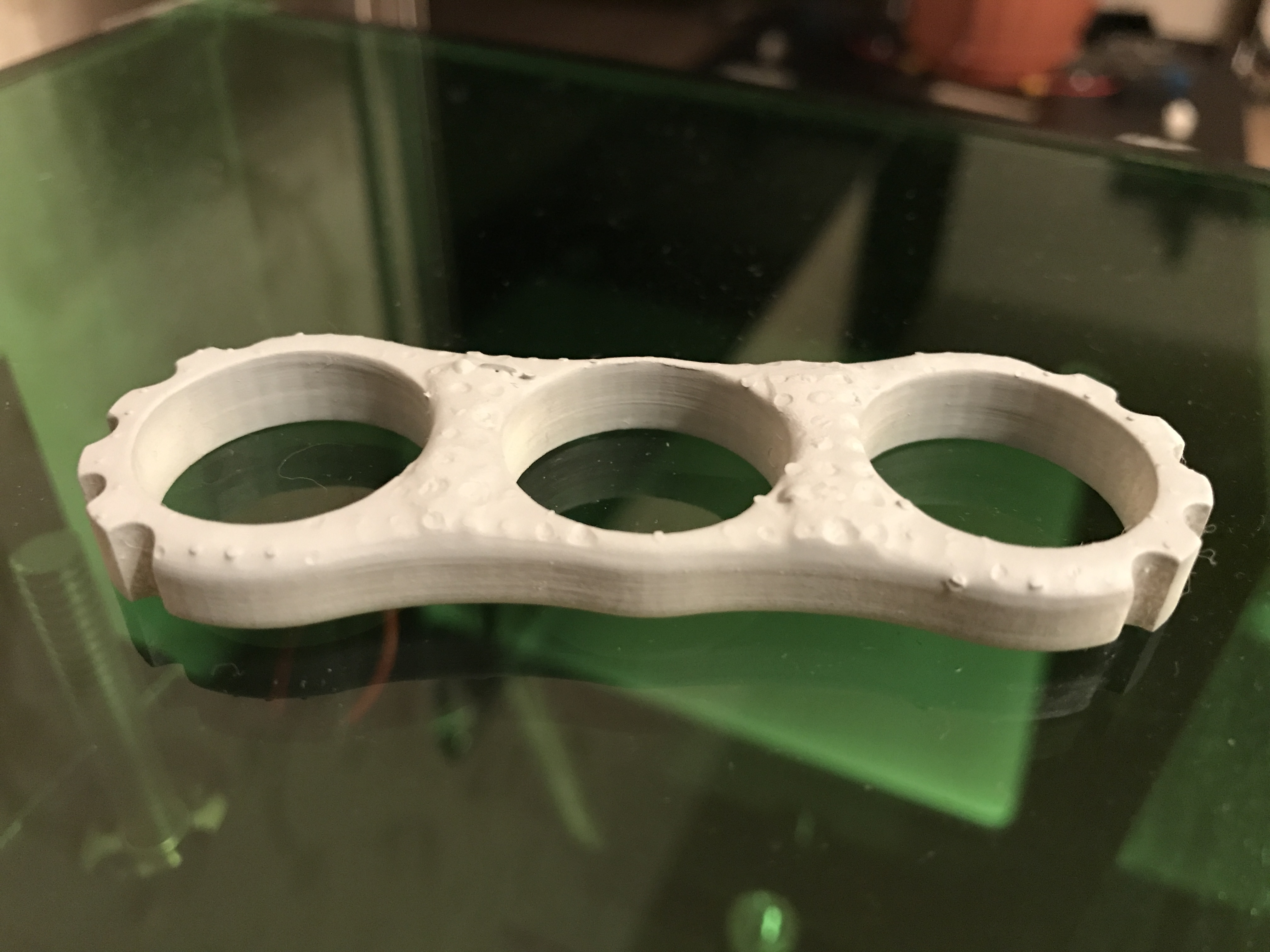

На первом фото видны точки от поддержек...

ublon92 писал(а):Свет однозначно отключается раньше чем начинает подыматься деталь, а даже если было бы наоборот то нюанс возник бы на поверхности ближе к дисплею.
Печаталась деталь ночью в полной темноте, такчто дневной свет не может оказывать влияния.
То что растить лежа это я так и подумал по началу, результат на фото, торцом вырастил чтобы получить меньшую площадь неровной поверхности...
На первом фото видны точки от поддержек...

Возможно, есть какие-то переотрожения во время засветки очередного слоя. У меня такое с одним проектором было, но там просто на дне ванны в одном месте небольшая область засвечивалась.

Китаец пишет что платформа из стекла и дно ванночки не параллельны, насколько я понимаю это может влиять на формирование первого слоя но никак дальше влияния не окажет. Ещё есть предположение что он там запой ушёл (у них ведь новый год сейчас)

18 числа уже начался и до следующего месяца, чисел так до 20-х.

Madf писал(а):18 числа уже начался и до следующего месяца, чисел так до 20-х.

Блин, неужели так долго? Я где-то читал, что в этом году с 28.01 по 11.02 только.
