Принтер из китая KLD-LCD1260- помогите запустить

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Олег Павлов » 25 ноя 2016, 16:06

Подскажите куда скинуть видео для просмотра на форуме.
Олег Павлов

Сообщения: 112
Зарегистрирован: 21 ноя 2016, 12:48
Откуда: Санкт-Петербург

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение ilalexey » 25 ноя 2016, 16:18

Через ютуб.
Скорость порта выставил?
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Олег Павлов » 25 ноя 2016, 17:13

Спасибо,понял. Скорость выстаавлял в Creation workshop.


Утром снял кожух. Контроллер на микросхеме атмега2560,но не ардуини . Вечером поздно буду все фоткать,снимать и выкладывать.подскажите,что на Ваш взгляд нужно выложить?

Добавлено спустя 44 минуты 3 секунды:
Кстати скорость 9600-может маловата?
Олег Павлов

Сообщения: 112
Зарегистрирован: 21 ноя 2016, 12:48
Откуда: Санкт-Петербург

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение ilalexey » 25 ноя 2016, 17:19

Олег Павлов писал(а):Кстати скорость 9600-может маловата?

Это так не работает. Вы должны знать, какая скорость в прошивке атмеги.
Можно методом тыка подобрать - когда всё в порядке, в консоль выводится читаемый текст.
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Олег Павлов » 25 ноя 2016, 17:46

Перевариваю Вашу информацию.Может занять время! Не судите строго.
Олег Павлов

Сообщения: 112
Зарегистрирован: 21 ноя 2016, 12:48
Откуда: Санкт-Петербург

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Myp » 25 ноя 2016, 18:30

чё там переваривать?
выбрал в настройках скорость и проверил заработало ли движение по оси, там всего то 6 вариантов возможных

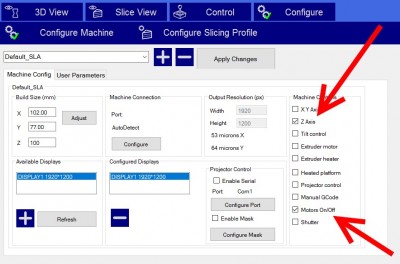

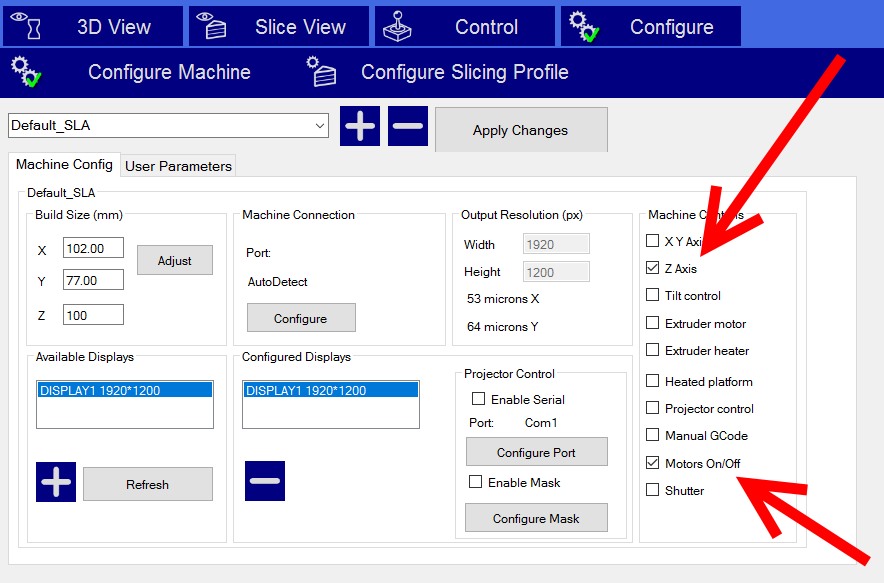

в настройках механики включил Z ось и контроль мотора?

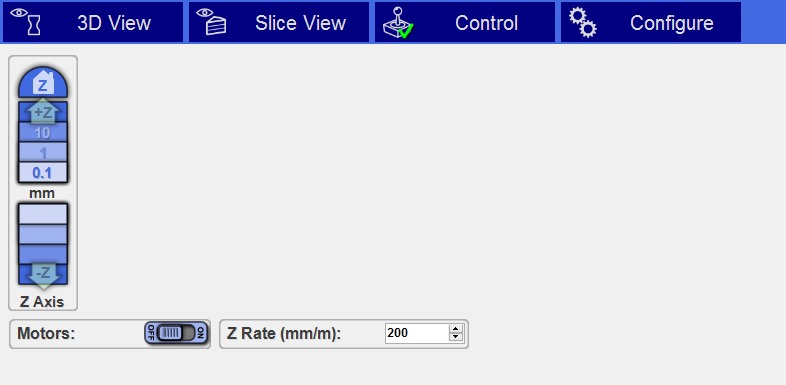

если да, то на вкладке управления появится контролы для управления мотором оси Z
можно включить/выключить и опустить/поднять.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Олег Павлов » 25 ноя 2016, 18:41

Контролы не реагируют.Шаговый не едет.Значек розетки в верху не реагирует.Все делал по инструкции
Консоль-это в Creation workshop?
Последний раз редактировалось Олег Павлов 25 ноя 2016, 18:50, всего редактировалось 1 раз.
Олег Павлов

Сообщения: 112
Зарегистрирован: 21 ноя 2016, 12:48
Откуда: Санкт-Петербург

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение ilalexey » 25 ноя 2016, 18:49

Олег Павлов писал(а):Все делал по инструкции

По той, которую продавец дал(который не знает, что продаёт)? :)

Добавлено спустя 1 минуту 48 секунд:

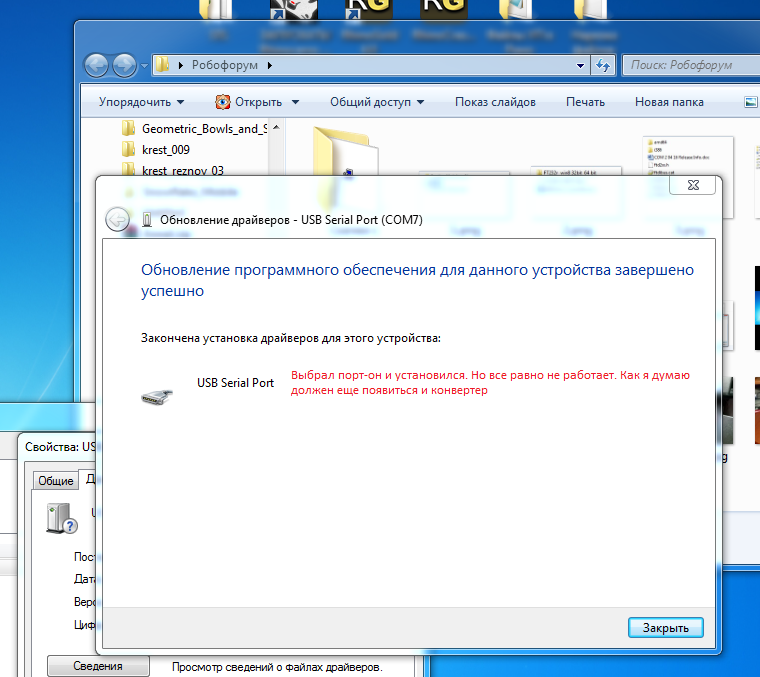

Порт настроили?
Может атмега не прошита вовсе?
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Myp » 25 ноя 2016, 18:50

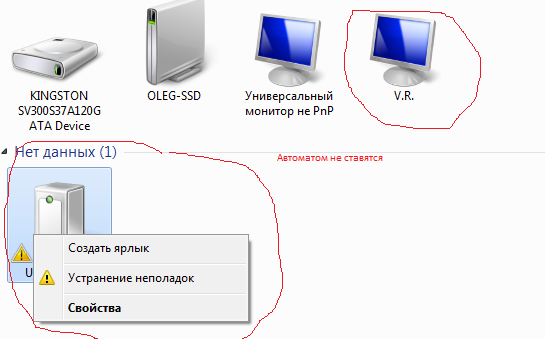

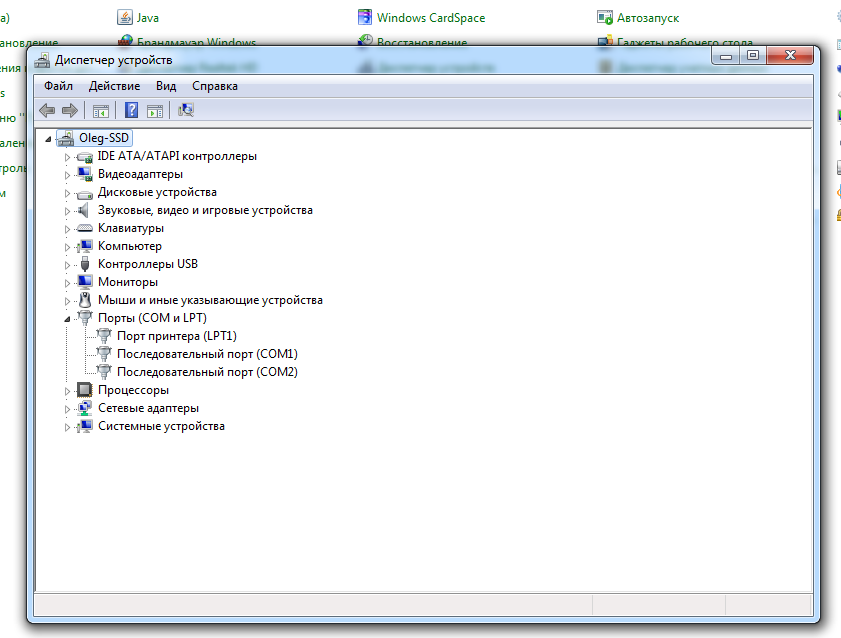

у тебя в списке компортов один порт или несколько?
если несколько то ты выбрал правильный ком порт?
ты перепробовал подключаться со всеми скоростями уарта из списка?

Олег Павлов писал(а):Все делал по инструкции
что всё? телепатов нету?
так пишешь как будто это нам надо твой принтер запустить, а не тебе, пиши подробно что делаешь куда нажимаешь, в какой последовательности.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Олег Павлов » 25 ноя 2016, 18:56

Спасибо .вынужден прерваться.
Олег Павлов

Сообщения: 112
Зарегистрирован: 21 ноя 2016, 12:48
Откуда: Санкт-Петербург

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Олег Павлов » 25 ноя 2016, 23:02

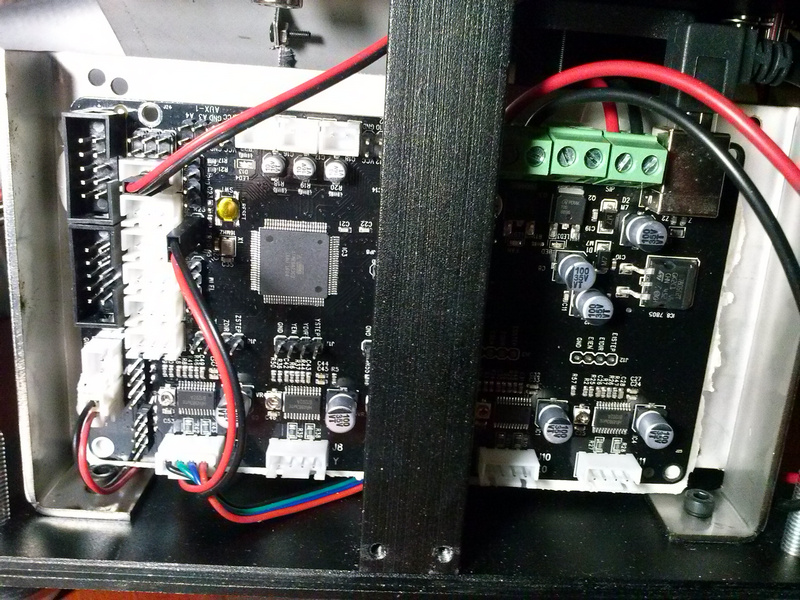

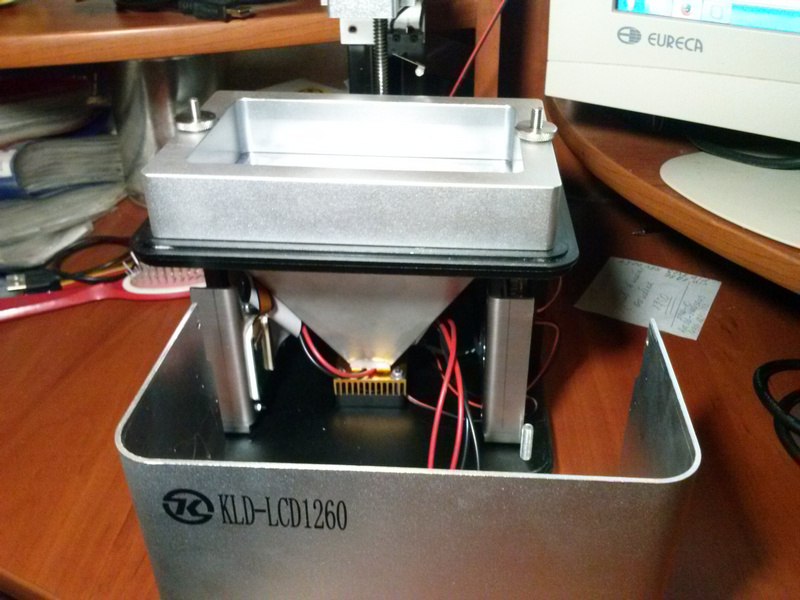

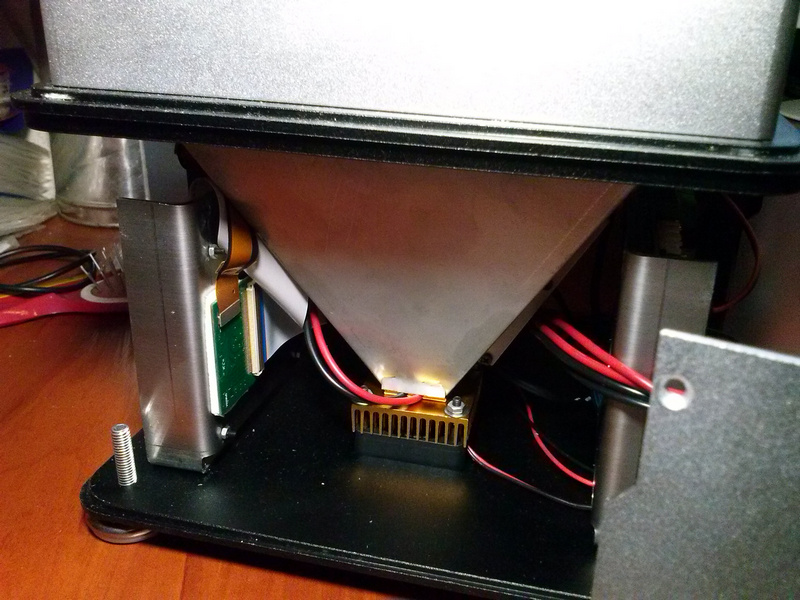

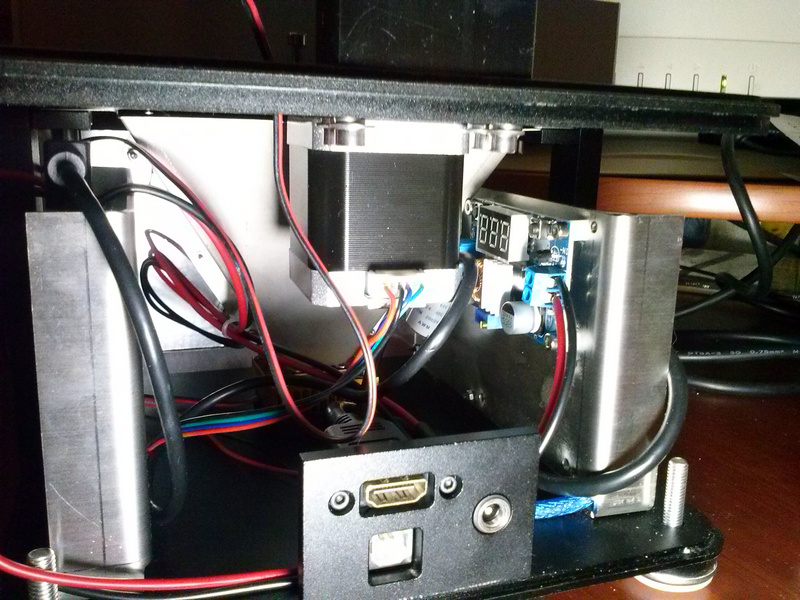

Железо;
Железо;
здесь атмега 2560
Последний раз редактировалось Олег Павлов 25 ноя 2016, 23:38, всего редактировалось 2 раз(а).
Олег Павлов

Сообщения: 112
Зарегистрирован: 21 ноя 2016, 12:48
Откуда: Санкт-Петербург

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение ilalexey » 25 ноя 2016, 23:33

Фотки зрелищные, но ничего не видно.

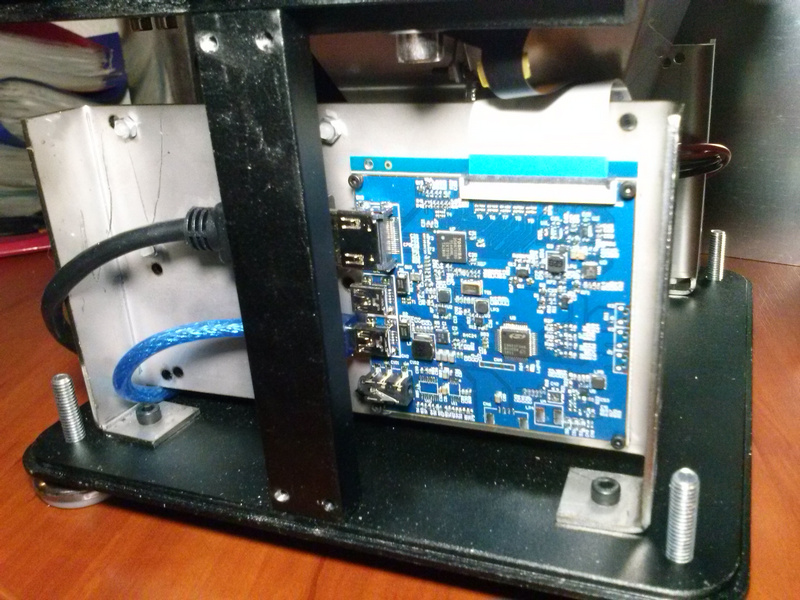

Первая плата - одноплатник с lvds? Что за зверь?
Как между собой платы разговаривают?
Зачем hdmi наружу выведен?
Документации к принтеру вообще нет?
Может принтеру в круглую дырочку нужно 220в подавать, а вы одним юсби его питаете?
Аватара пользователя
ilalexey

Сообщения: 3202
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Олег Павлов » 25 ноя 2016, 23:51

В круглую дырочку -источник питания 12в. HDMI-это второй экран. Он засвечивает полимер по каманде от Creation Workshop. Синяя плата,как я понял типа плеера. С черной она соедbнена синим разъемом(часть оплетки срезана) . На черную приходит во второй сверху разъем(красн.+черн). Верхний ( на черной плате)- концевик.
Последний раз редактировалось Олег Павлов 26 ноя 2016, 00:20, всего редактировалось 1 раз.
Олег Павлов

Сообщения: 112
Зарегистрирован: 21 ноя 2016, 12:48
Откуда: Санкт-Петербург

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Myp » 26 ноя 2016, 00:19

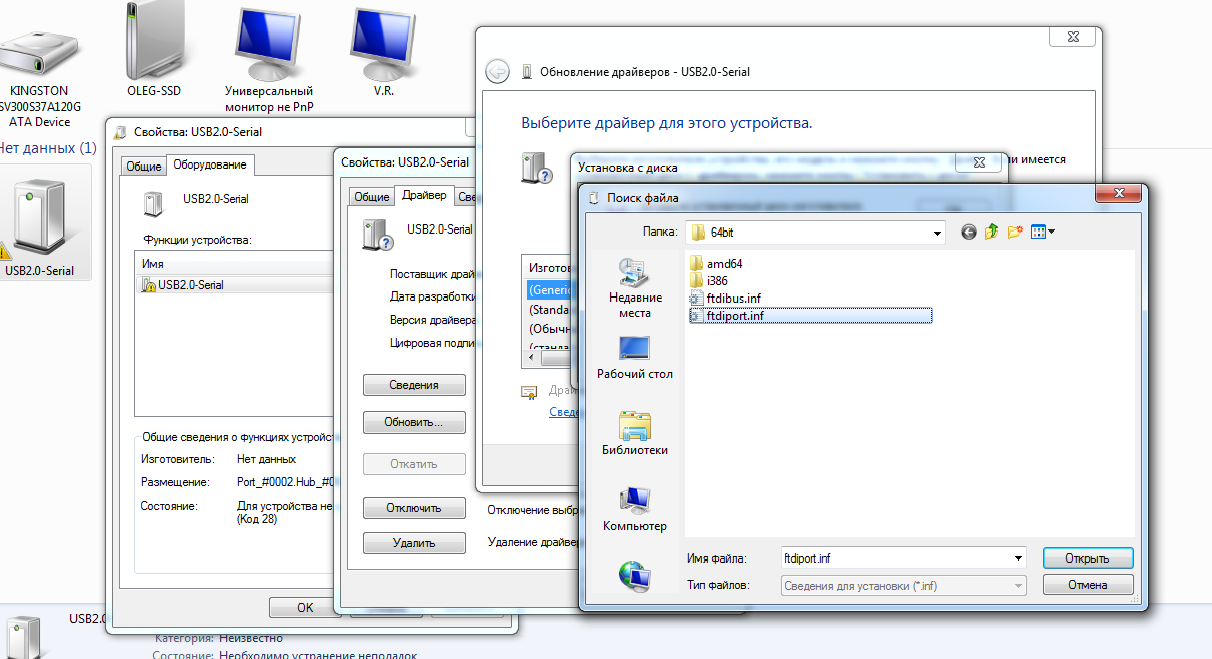

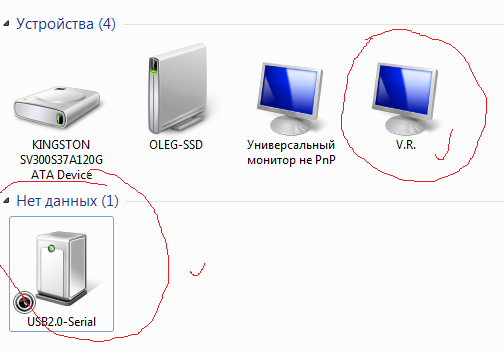

накой чёрт ты на микросхему CH340 пытаешься вкорячить драйвер от FTDI?
раз у тебя там CH340 то и драйвер должен быть соответствующий.

напиши в личку тимвьювер, ато ты так до второго пришествия будешь фигнёй страдать.

Добавлено спустя 1 минуту 36 секунд:
ilalexey писал(а):Зачем hdmi наружу выведен?

а как по твоему картинка с компьютера должна передаваться в проектор?

ЗЫ
забавно что для управления всего одной осью они вкорячили туда полноценный контроллер 3д принтера
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Принтер из китая KLD-LCD1260- помогите запустить

Сообщение Олег Павлов » 26 ноя 2016, 00:24

А где видно эту микросхему?
Олег Павлов

Сообщения: 112
Зарегистрирован: 21 ноя 2016, 12:48
Откуда: Санкт-Петербург
