RADDS + Full Graphic Smart Controller

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

RADDS + Full Graphic Smart Controller

Сообщение pirat777knj » 30 авг 2016, 22:25

Всем здравствуйте.
Дело такое.
КУпил себе RADDS + DUE. Счастью не было предела. Пока не начал собирать.
Забуксовал сразу. Оказалось что дисплей от рампс 1.4 не подходит. Хотя его не сложно посадить на radds.
Сказано - сделано. Перепаял шлейф по схеме
http://www.dr-henschke.de/LCD_Enc_SD_11.pdf
Вроде все просто. По такой же схеме как я понял сделан адаптер sparkLCD Adapter.
Марлин это дело почему-то не поддерживает. Сконфигурил репетир. Залил.
И тут самое интересное. Пищалка крякает постоянно, с периодом примерно в секунду. На энкодер вроде реагирует изменением скорости потрескивания пищалки.
Дисплей же тишина. Проверял соединение. Пересмотрел видосы где у людей этот дисплей работает. Все так же.
Что моэет быть за каверза? Не дохлая ли дуина попалась?
pirat777knj

Сообщения: 112
Зарегистрирован: 16 авг 2015, 00:22

Re: RADDS + Full Graphic Smart Controller

Сообщение pirat777knj » 01 сен 2016, 11:15

Ответа не дождался.
Мало ли кому пригодится.

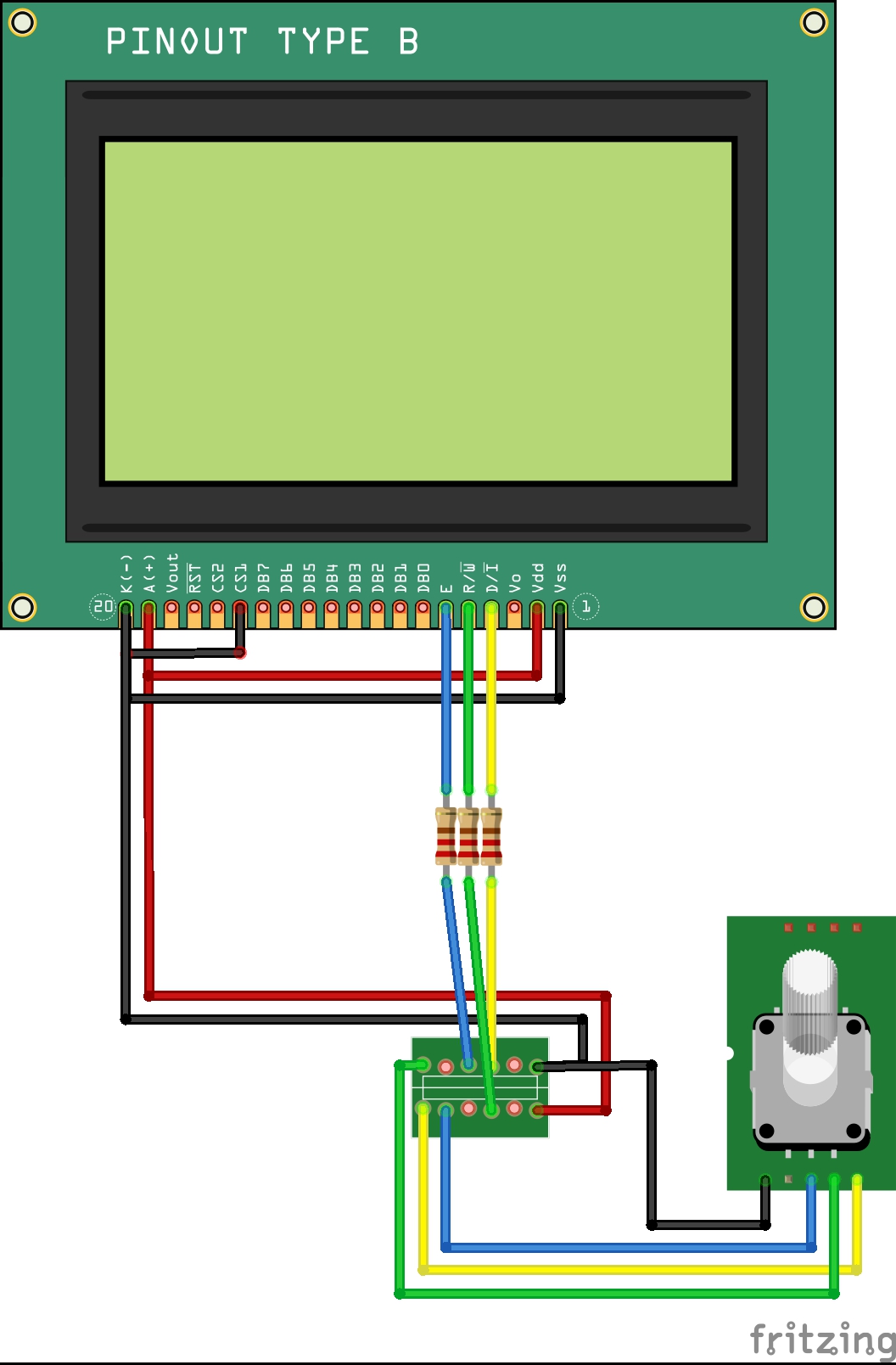

Подключается так. В конфиге sparkLCD Adapter.
Резисторы номиналом 1к.
Вложения
pirat777knj

Сообщения: 112
Зарегистрирован: 16 авг 2015, 00:22

Re: RADDS + Full Graphic Smart Controller

Сообщение ssb199 » 01 сен 2016, 19:18

У меня sparkLCD. Все работает. Правда пищалки нет.
ssb199

Сообщения: 6
Зарегистрирован: 03 апр 2016, 18:42
