AluCoreXY



Цель

Точность, скорость, надежность, красота
Минимум самодельных деталей: крепление и электроника - Китай, корпус - местные материалы.
Минимум єлектроинструментов: сверлильный станок, болгарка.
Усовершенствование на будущее - подогрев стола, бокс, два экструдера и т.д.

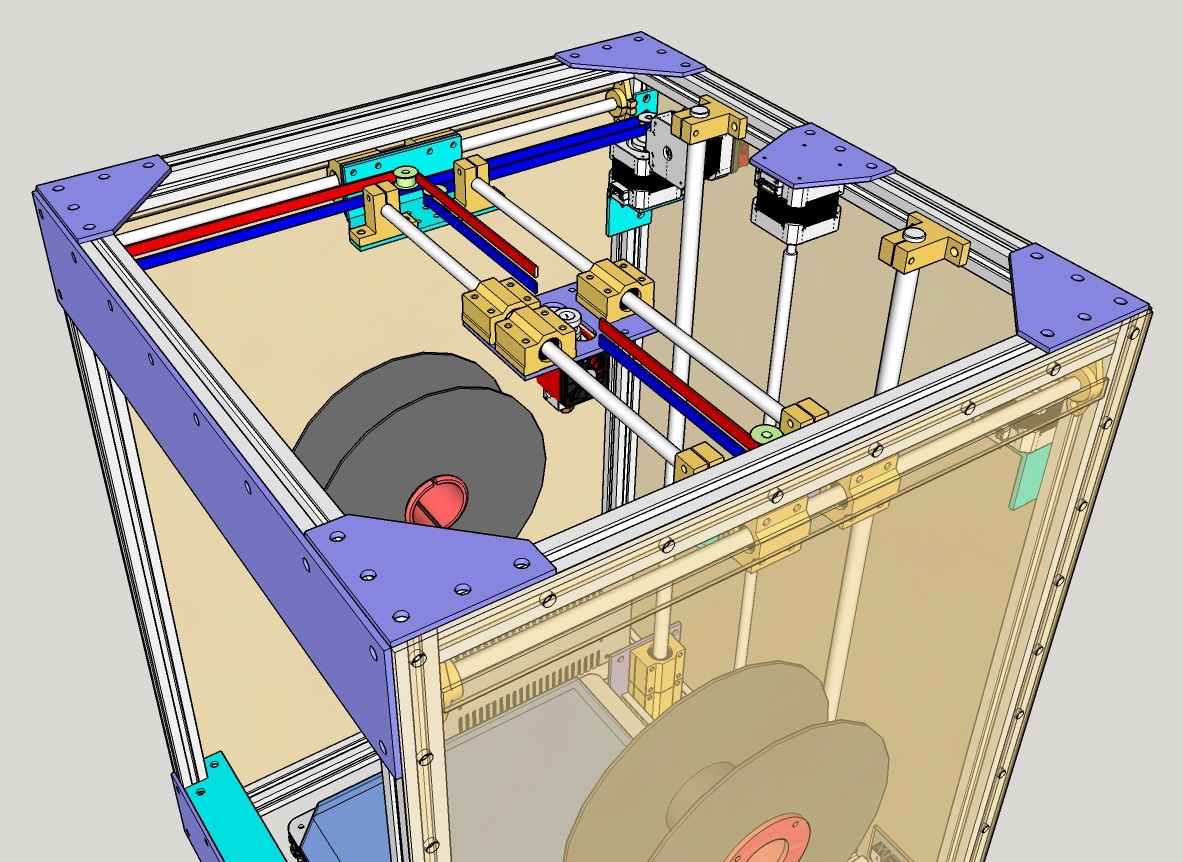

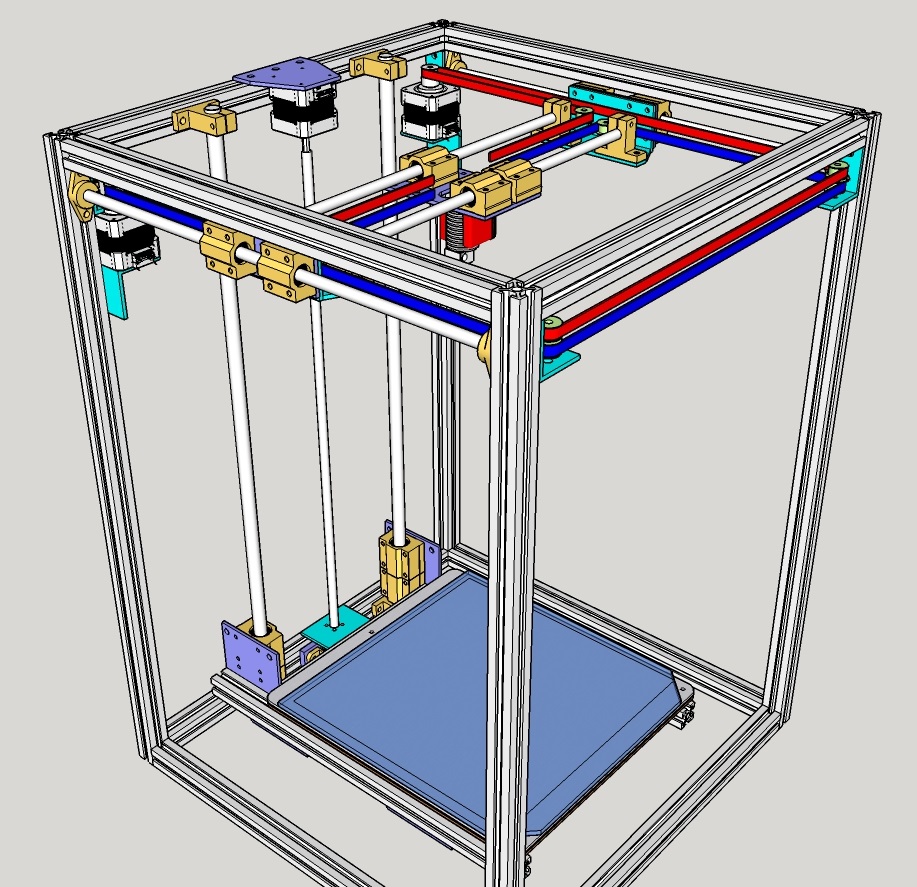

Конструкция

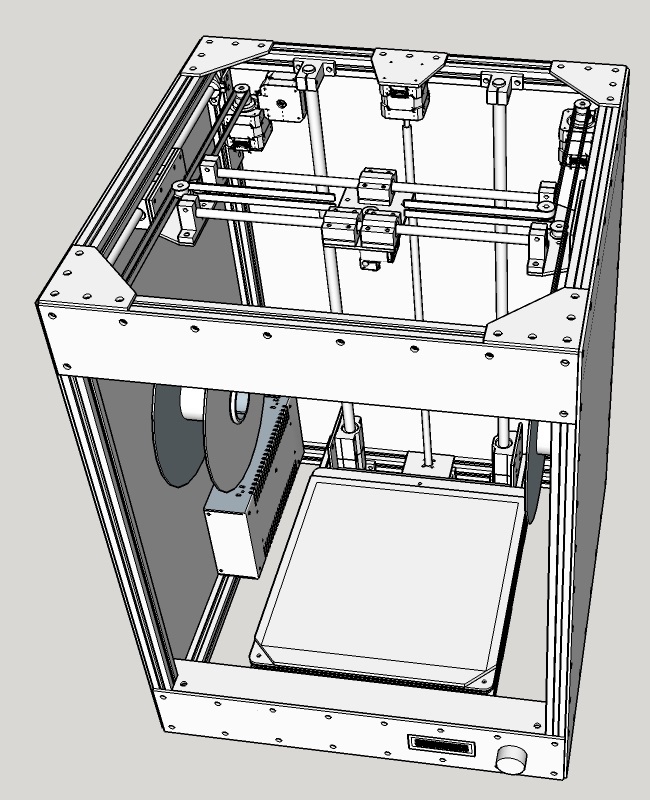

Габарит: высота - 603 мм; ширина - 446 мм; глубина - 466 мм
Поле печати: 250х250х400мм - при одном єкструдере

Материал

Корпус:

Станочный профиль 20х20 (40*8+60*4+37,3*2+23*2=680,6см == 7м)
Метизы ещё не известно.
Алюминиевая полоса 75х3 (44*2+7,5*9+9+10+7,5*2=189,5 см == 2м)
Алюминиевый уголок равносторонний 40х3 (52 см + 44см == 1м)
Лист поликарбоната 3 мм (44смx60см)*3 шт

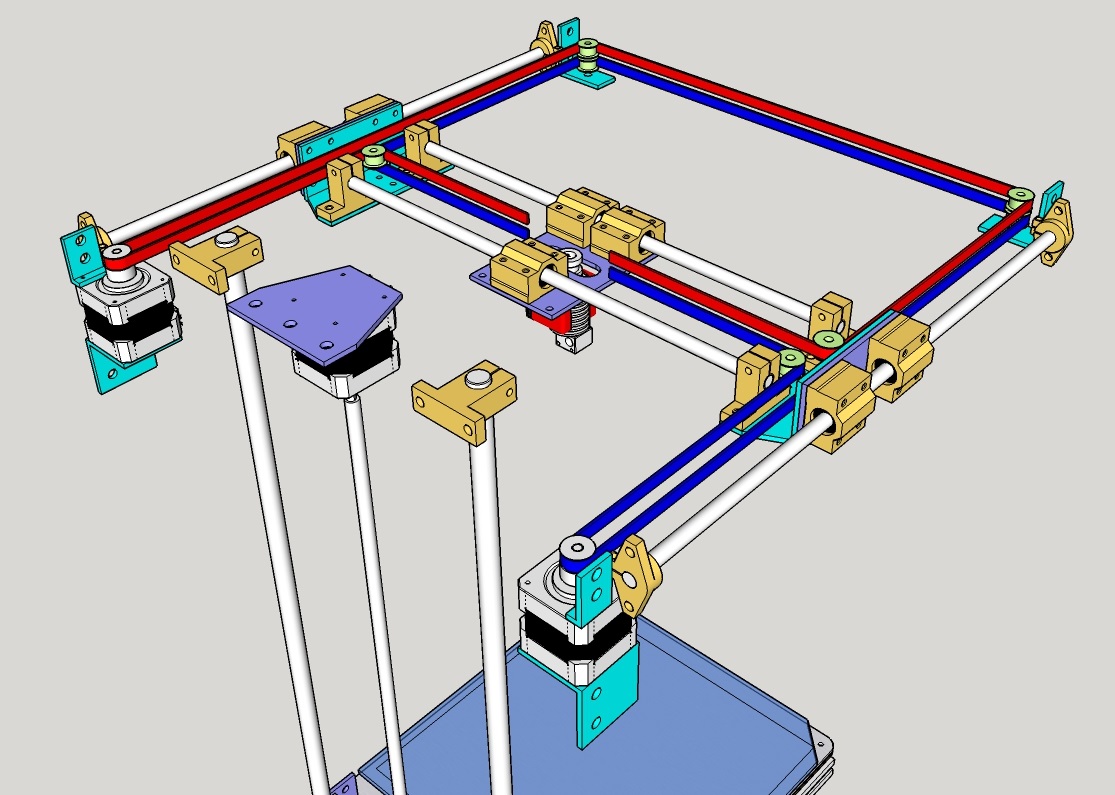

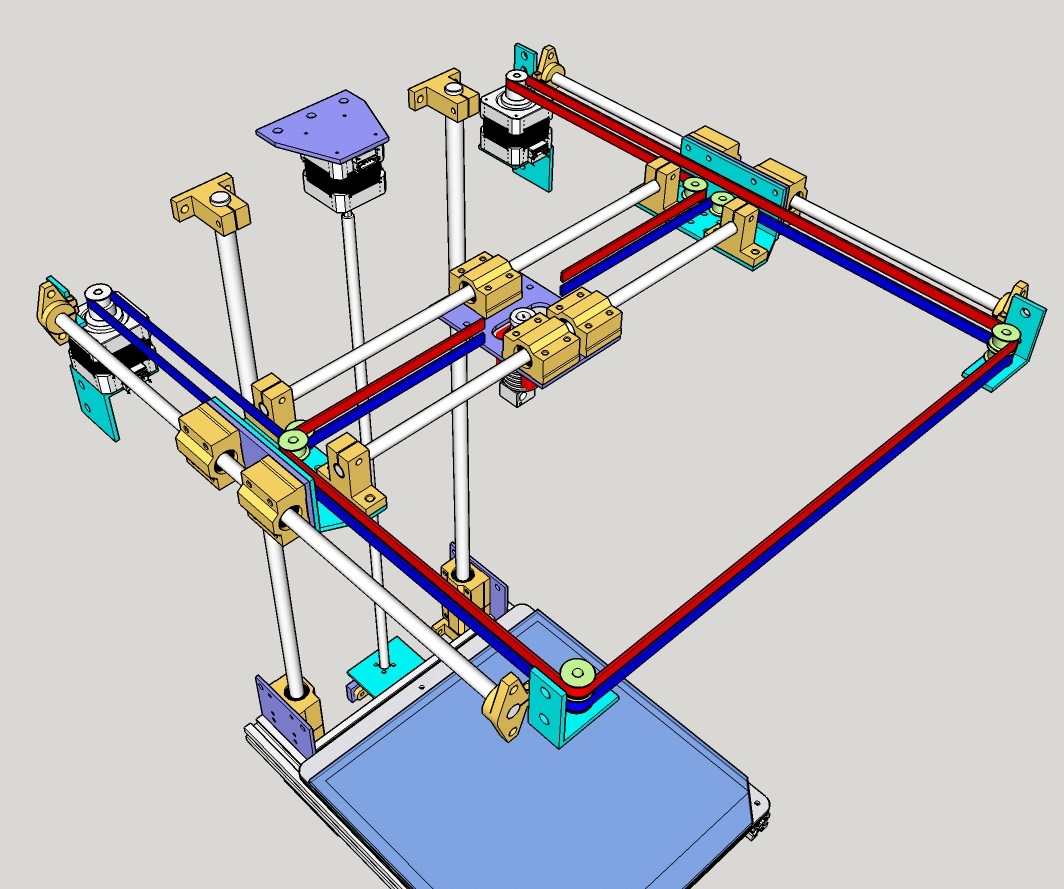

Кинематика:

Вал X 8мм - 34см 2 шт
Вал Y 8мм - 40см 2 шт
Вал Z 12мм - 60см 2 шт
Фиксатор вала SK12 4 шт
Фиксатор вала SK8 4 шт
Фиксатор вала SHF8 4 шт
Подшипники скольжения SC8UU 7 (8) шт
Подшипники скольжения SC12UU 4 шт
Шпилька трапециевидная d 8мм - 54см (1м)
Гайка трапециевидная d 8 мм 1-2 шт
Опорный подшипник KP08 1 шт
Муфта эластическая 8mm 1шт
Ремень T2 1,6м - 2шт
Шестерня на мотор 2шт
Ролики гладкие 2шт
Ролики зубчатые 6шт
Фиксатор ремня 2шт

Электроника - в процесе

У меня очень много вопросов в первую очередь к конструкции и кинематике. Помогите пожалуйста советом, критикой и похвалой конечно.

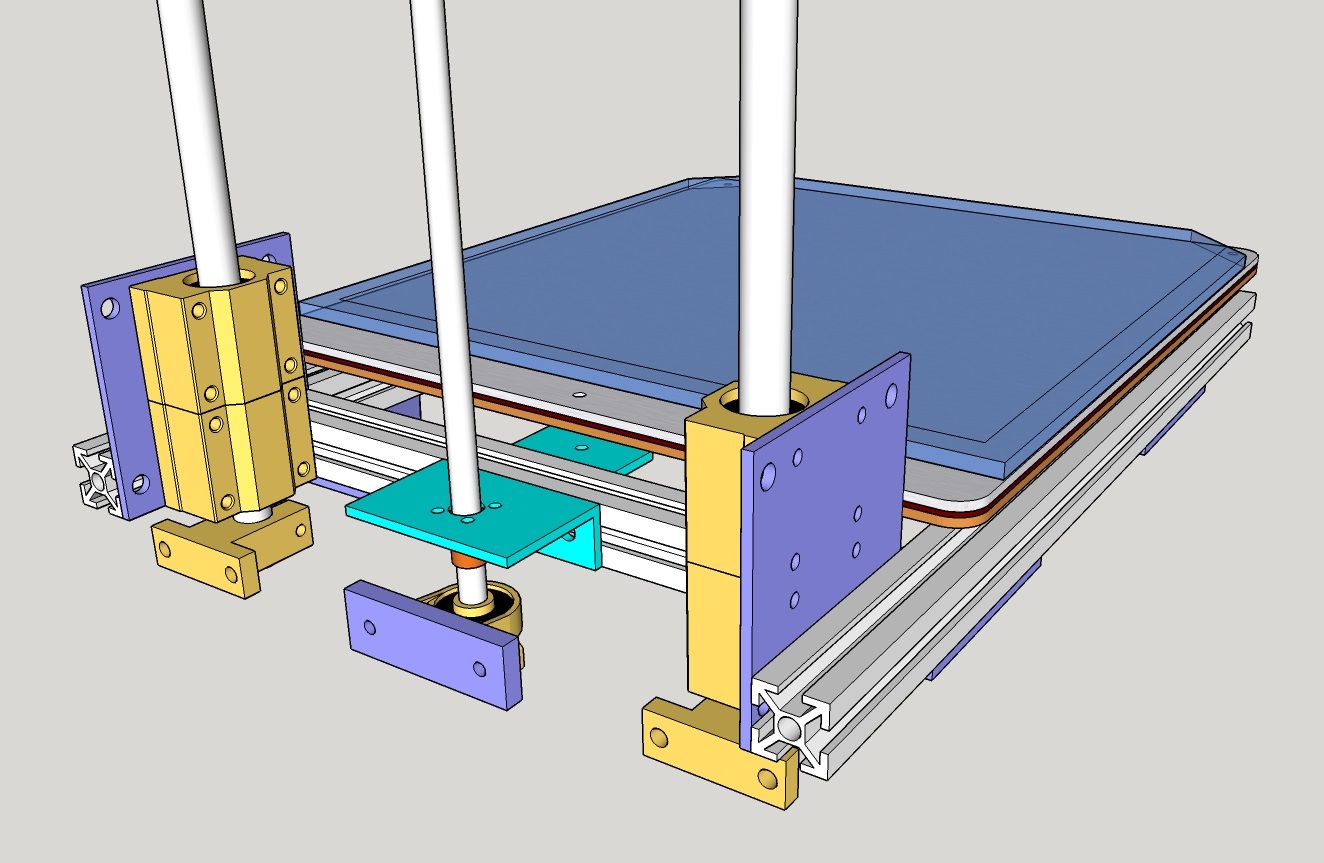

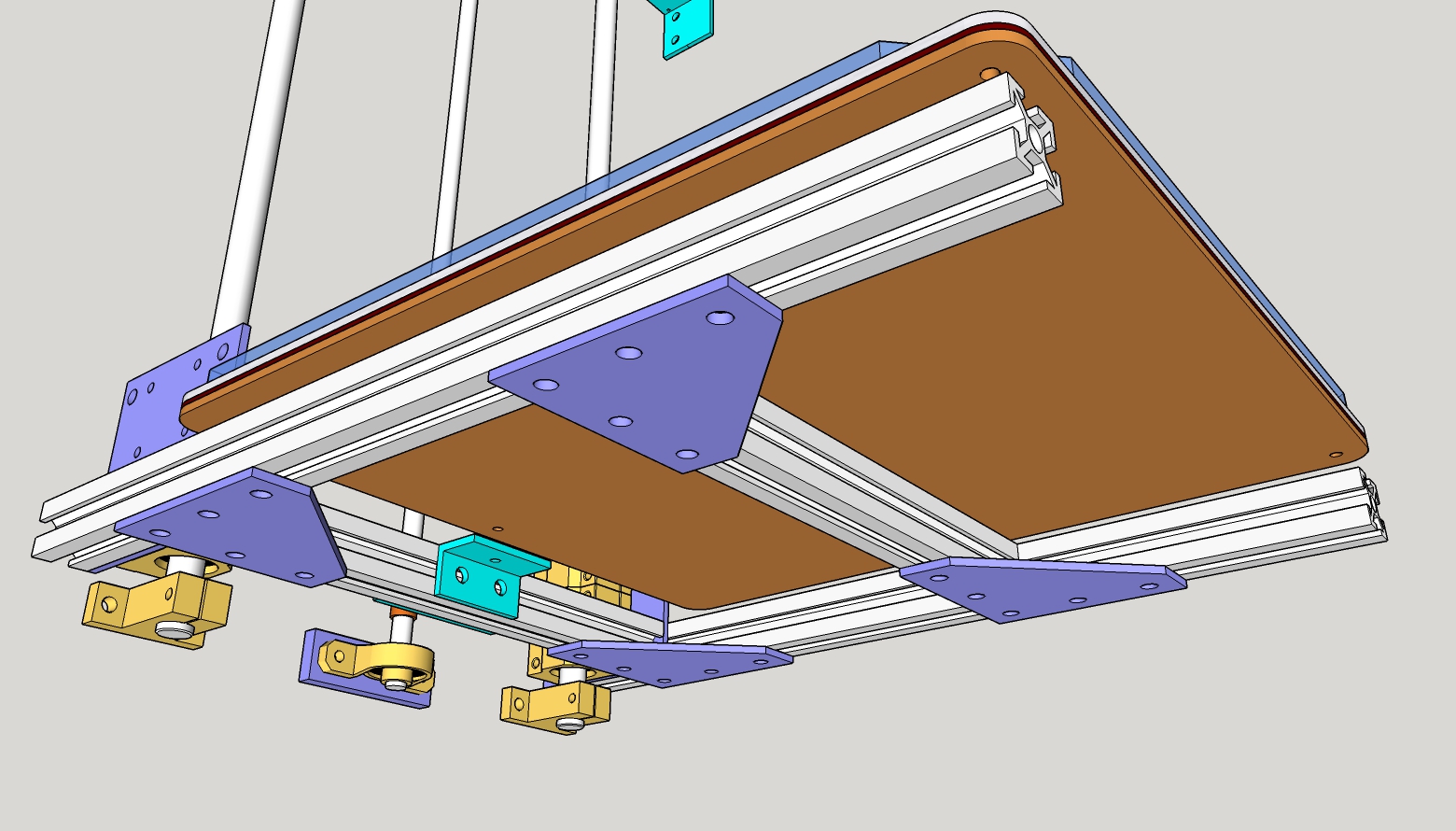

Консольный стол это плохо
Тяжелый аллюмо блоки в активной массе это плохо
Короткие подшипники скольжения это плохо
Консольное закрепление опорных валиков это ужасно

На таких габаритах профиль 2020 не будет слабоват? Может 2040 лучше?
Шпилька 8 зло лучше ну хоть китайский хивин
Ось Z трапеция с одной опорой и жёстким сопряжением с мотором при такой длине воблинг стола обеспечен 100%

Master987 писал(а):Шпилька 8 зло лучше ну хоть китайский хивин

+1

Единственное, чтоб хоть как-то качество нормальное было... Цена так-то очень даже.

Я тоже потихоньку пробую сделать принтер на фабричных деталях.
forum107/topic16657.html
Ваты стол 12 мм.
продольные 12 мм
поперечные в планах 10 мм.

Добавлено спустя 3 минуты 7 секунд:
Ремень скорее всего 12 мм.

Попробую ответить:

1. Вариант стола не окончательный. Много вопросов и вариантов.

2. Подшипники не особо короткие, стоят попарно. Тем более в перспективе заменю на бронзовые или фторопластовые.

3. Чем плохо консольное крепление валов. Уточните пожалуйста.

4. Профиль практично брать квадратный. 20х20 оптимально. Для сомневающихся 30х30, но цена*2. Тем более люфты, вибрацию и геометрию компенсирую задней и боковыми стенками 3-5мм (в зависимости от материалла). дно и верх алюминиевыми треугольниками 3мм. В перспективе передняя дверка и крышка для термобокса.

5. Механика стола - трепециевидный винт 8мм. Фоксация с двигателем через гибкую муфту 5->8мм. Другой конец в опорном подщипнике. Гайка бронзовая покупная. Но вариант самодельной из бронзы или фторопласта очень заманчив - ожно сделать любой формы и способа крепления на месте, компенсатор люфта и износа резьбы. Минус - покупка как минимум метчика на трапециевидную резьбу 8мм. Кстати кто в теме, поделитесь ссылкой на магазин.

6. Валы: ось Z - 12мм, ось Y - 8-12мм, ось X самая спорная. Для себя выбрал 8мм. Больше не целесообразно из-за роста масы и инерции. Но вот 6мм очень заманчиво, особенно при одном экструдере и дополнительном снижении масы подвижного блока. Но жесткость и вибация?????

Спасибо. Жду очередной порции критики, советов, опыта. Скриншоты отдельных узлов без проблем. Интересуйтесь.

К слову просто: существуют полые валы. Они имеют уже сравнительно большой диаметр и жесткость, но вродь как существенно меньшую массу - я сейчас навскидку значения внешних и внутренних диаметров не вспомню.

Да есть такие. Но цена валов и особенно подшипников больше. А габариты еще больше.

13roma13 писал(а):Минус - покупка как минимум метчика на трапециевидную резьбу 8мм. Кстати кто в теме, поделитесь ссылкой на магазин.

Тоже есть необходимость сделать гайки из фторопласта, но нет метчика, правда я еще не искал по магазинам. Но магазинный будет нарезать с люфтом, думал сделать метчик из куска шпильки, на токарном станке сточить резьбу под конус до базы, а потом сделать продольные вырезы. У меня шпилька 8мм с шагом в 1мм.

Ну ты прям "ЗВЕРЬ". Метчик из куска шпильки...... Трудозатраты и результат абсолютно неадекватные. Варианта 2 - покупная гайка (да кроме диаметра резьбы, не забываем о шаге) или самодельная из бронзы или фторопласта. Делать под заказ очень круто. Разве что есть доступ к халяве. Люфт и точность с заводским метчиком будут явно лучше. А фторопластовые гайки в связи с эластичностью материала,как правило, люфтов не имеют. Так что метчик на трапецию оправданая покупка. Тем более, ели страсть к конструированию всяких станков непреодолима.

Посмотрите в гугле на самодельные гайки с компенсацией люфта и проработаным до мелочей креплением к корпусу. Многие смотрятся как инженерные шедевры. Уменшают вес конструкции и количество деталей, не говоря о монтаже и ремонте.

15 рельс хивин длинной 450мм если в его центр поставить вес 280грам (немо 17) без каретки и еще чего либо только мотор провисает на 7 микрон.
Экструдера E3d весит 80 грам вес одной каретки под 8 пруток 46 грам а у вас там их 3 (ось Х) плюс болты и крепежная пластина как итог как раз 280 грам наберется а то и больше. и это будет висеть на двух 8мм прутках длинной 340мм. Как думаете это ось будет жёсткой? Будет провис? Какая будет жёсткость на скручивание?

Пруток 8мм лежит лень конструировать стенд для замера на сколько он провиснет, но это будет явно в 2-4 раза больше чем рельс.

А теперь ось Y тут еще все лучше длинна 400мм вот и прикиньте как себя будет чувствовать этот пруток когда на него то прилит вес 280+грам то улетит ко второму прутку плюс еще вес 2 кареток крепёжной пластины роликов и опор оси X а и вес прутка оси X.
Не убедил что 8 пруток зло?
Да и так для интереса прикиньте цену хивина китайского и вашего набора 8 опор 7 кареток и пруток

Убедил не убедил, а задуматься есть над чем. Для этого я и создал тему. Спасибо за сомнения.

13roma13 писал(а):Фоксация с двигателем через гибкую муфту 5->8мм.

гибкая муфта плохое решение, ставь жёсткую муфту или бери шаговик с винтовым валом.

У меня длина винта 50-54 см. С такой длиной вала шаговиков в продаже не встречал.

По муфтам вижу мнения ученых разошлись. Мой вариант гибкая муфта 5->8мм с шариком от подшипника 5мм диаметром между концами валов внутри муфты (вроде объяснил без фото). Как следствие - отсутствие люфта вдоль оси.

Но согласен, при идеальной соосности и малой длине - жесткая муфта в +. А при длине 300мм NEMA17 с винтовым валом - идеал.

Насчет гайки самодельной. Вполне реально сделать метчик из обрезка винта и самому нарезать. Лично знаю 2 человек, которые так себе делали гайки, у меня одна такая в принтере стоит на оси Z. Или есть такой вариант: http://www.instructables.com/id/DIY-Ant ... /?ALLSTEPS . Но там токарник желателен или что-то похожее
