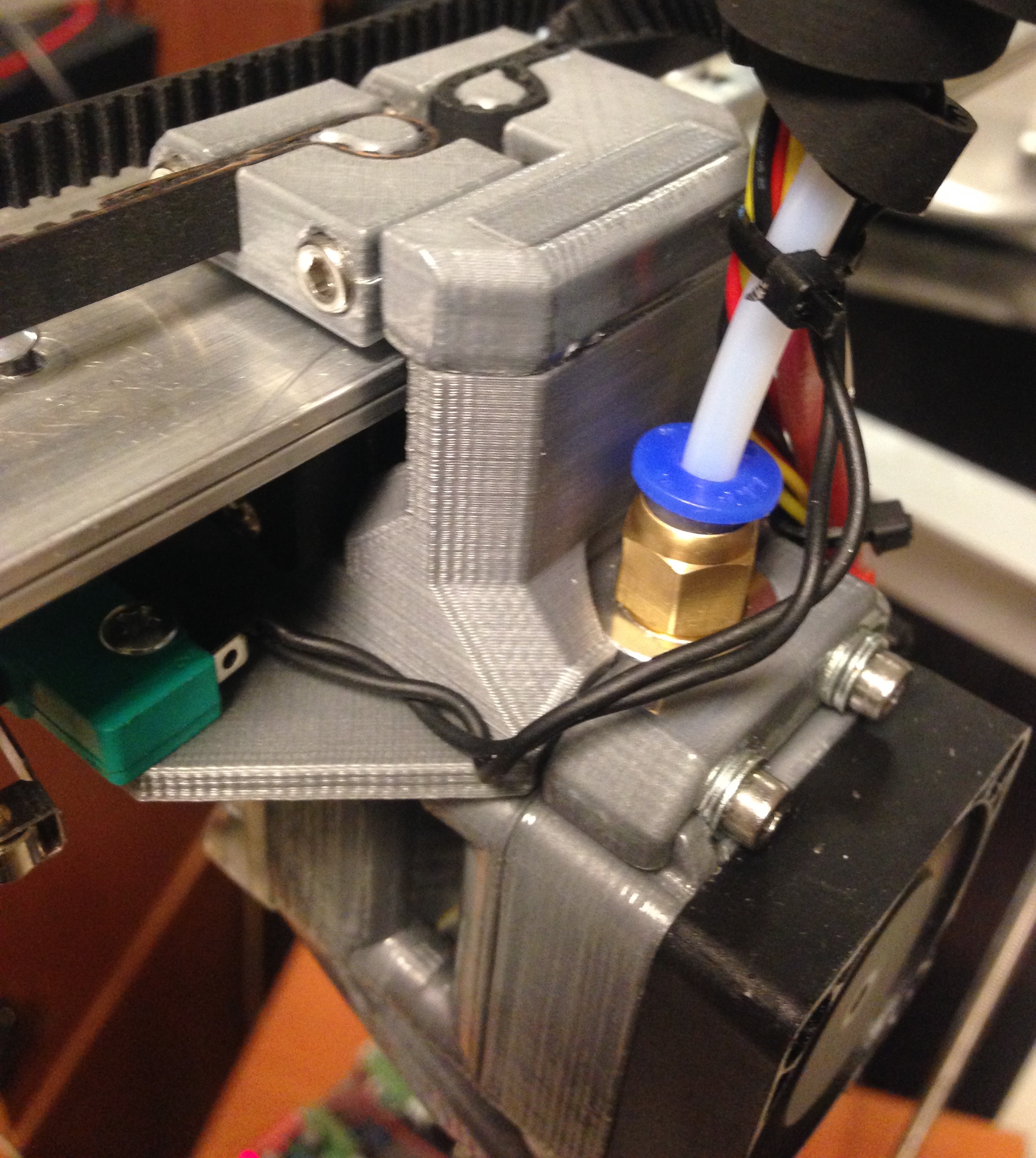

что-то люфтит, а в остальном неплохо)
донастроить ретракт и обдув и будет совсем хорошо.

Да, не нравится жесткость портала, буду переделывать. Никак не могу запректировать натяжитель ремней. Есть идея заюзать гитарные колки под это.

основу крепления мотора сделать подвижной по направляющим
и болтиком натягивать ?
так

setar писал(а):основу крепления мотора сделать подвижной по направляющим
и болтиком натягивать ?
так

Не, у меня там места нет совсем, а раму переделывать уже не буду. И так проект золотой)

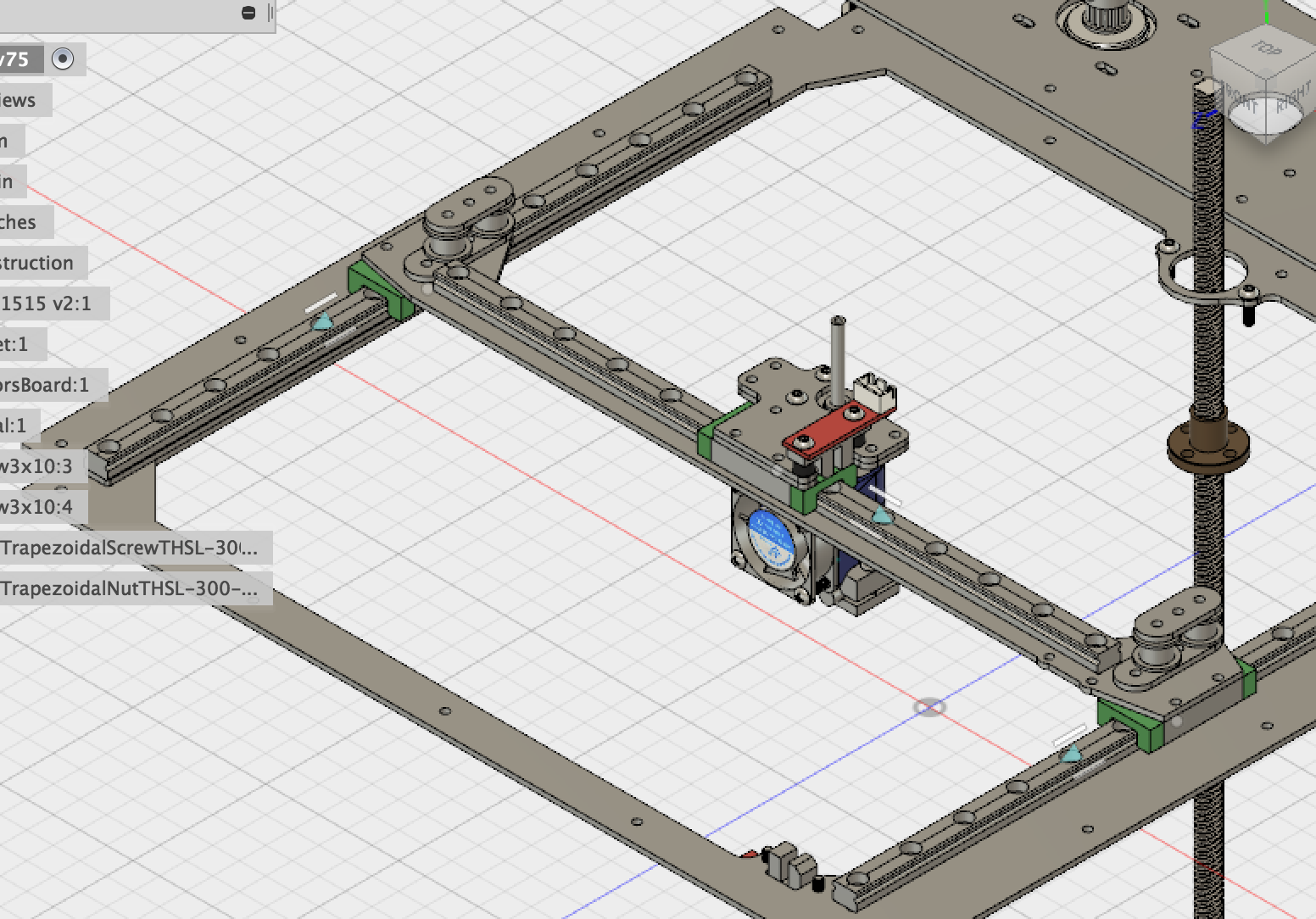

Тем временем портал все-таки решил переделать. Заодно по наводке с этого форума сменил "инструмент".
Тут можно покрутить и разобрать на части: http://a360.co/2mjPzdT

Материал 2мм алюминий

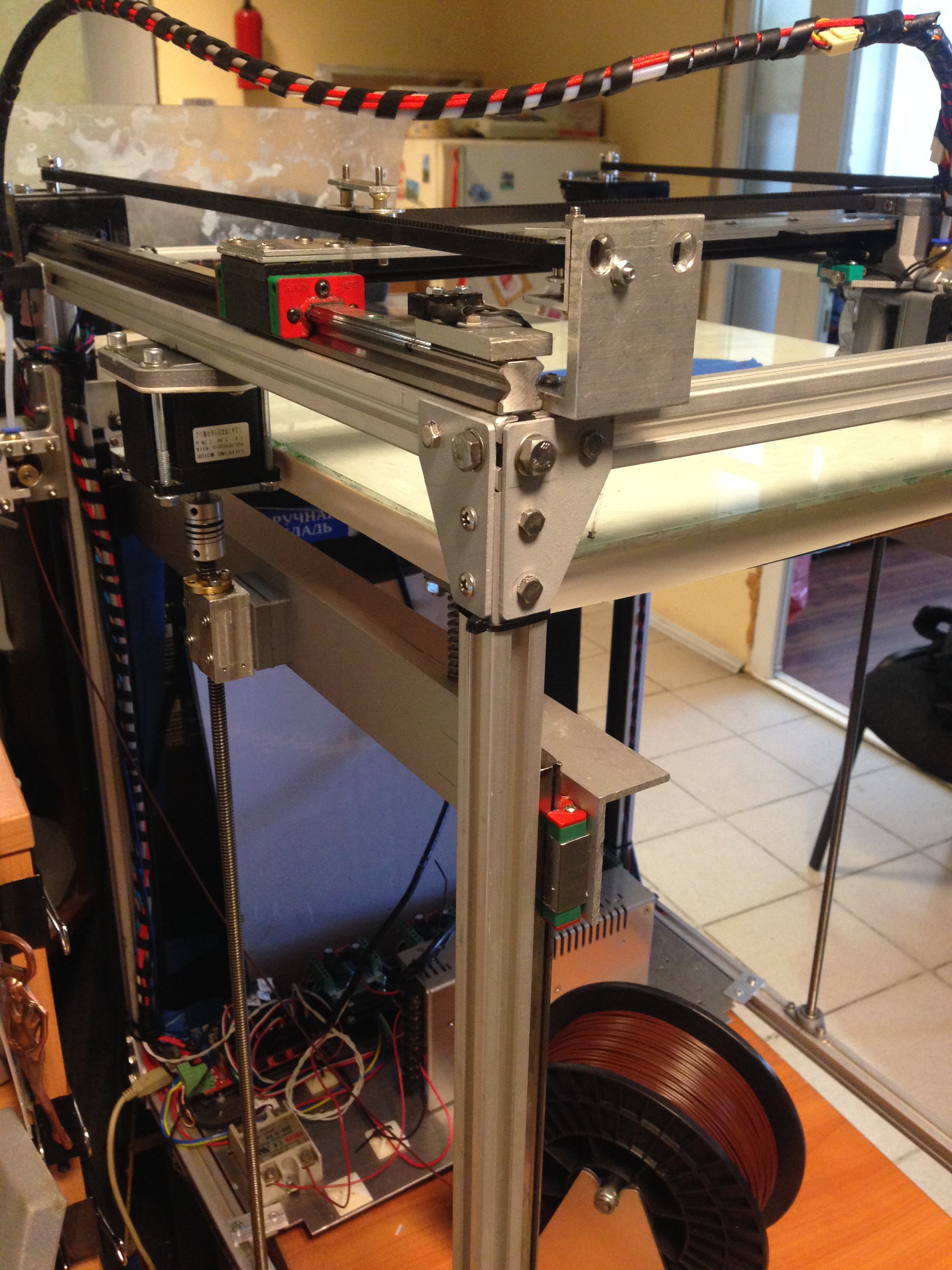

Довожу свой принтер построенный по аналогичной схеме, но под стол 400*400.
Может пригодится
Изначально стол тоже хотел крепить на раме из профиля.
Отказался из-за неудобства монтажа стола и избыточности элементов
Поперечные связки оказались лишними.

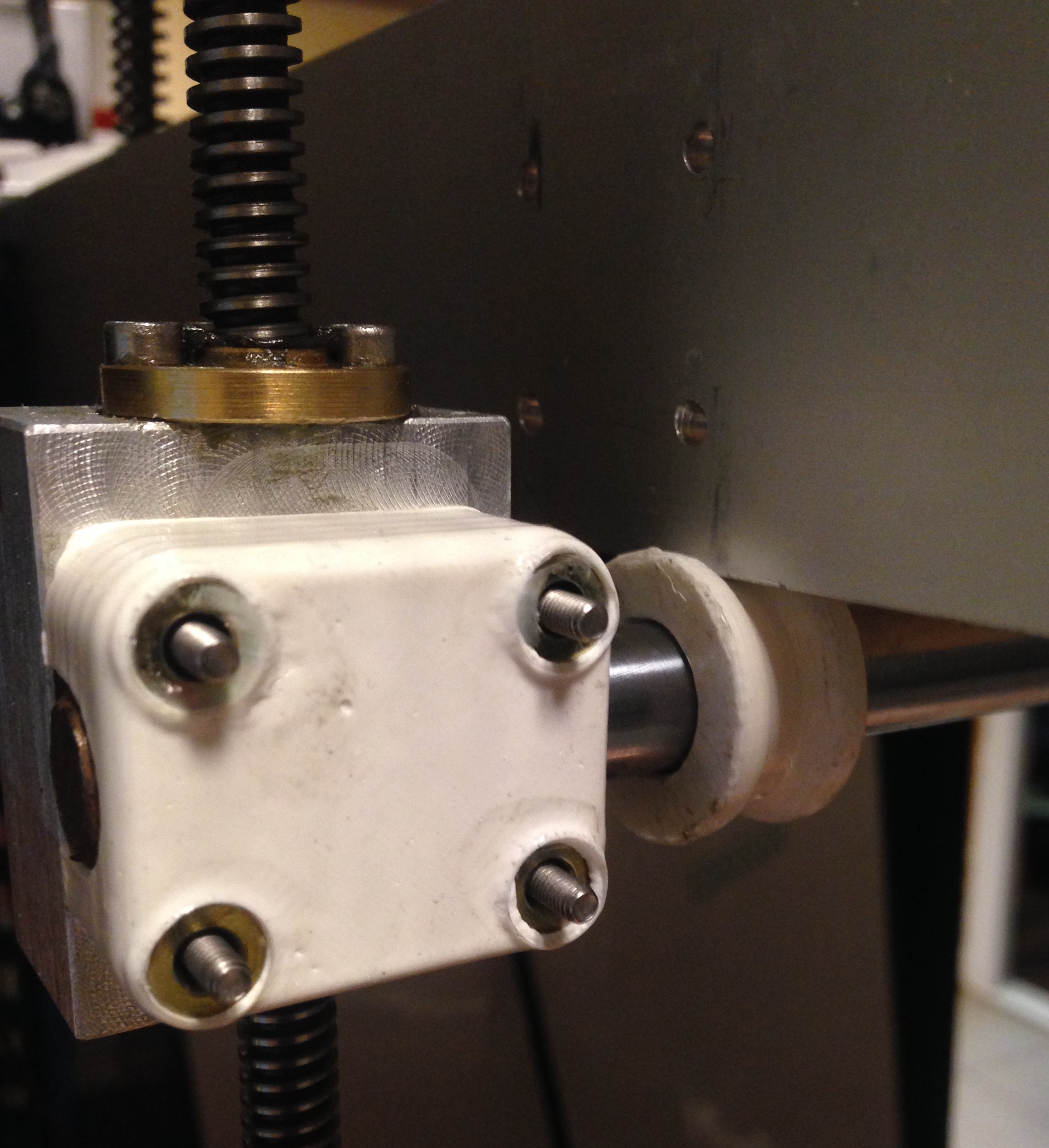

Зато появилась возможность гибкого (по X-Y) крепления к Z

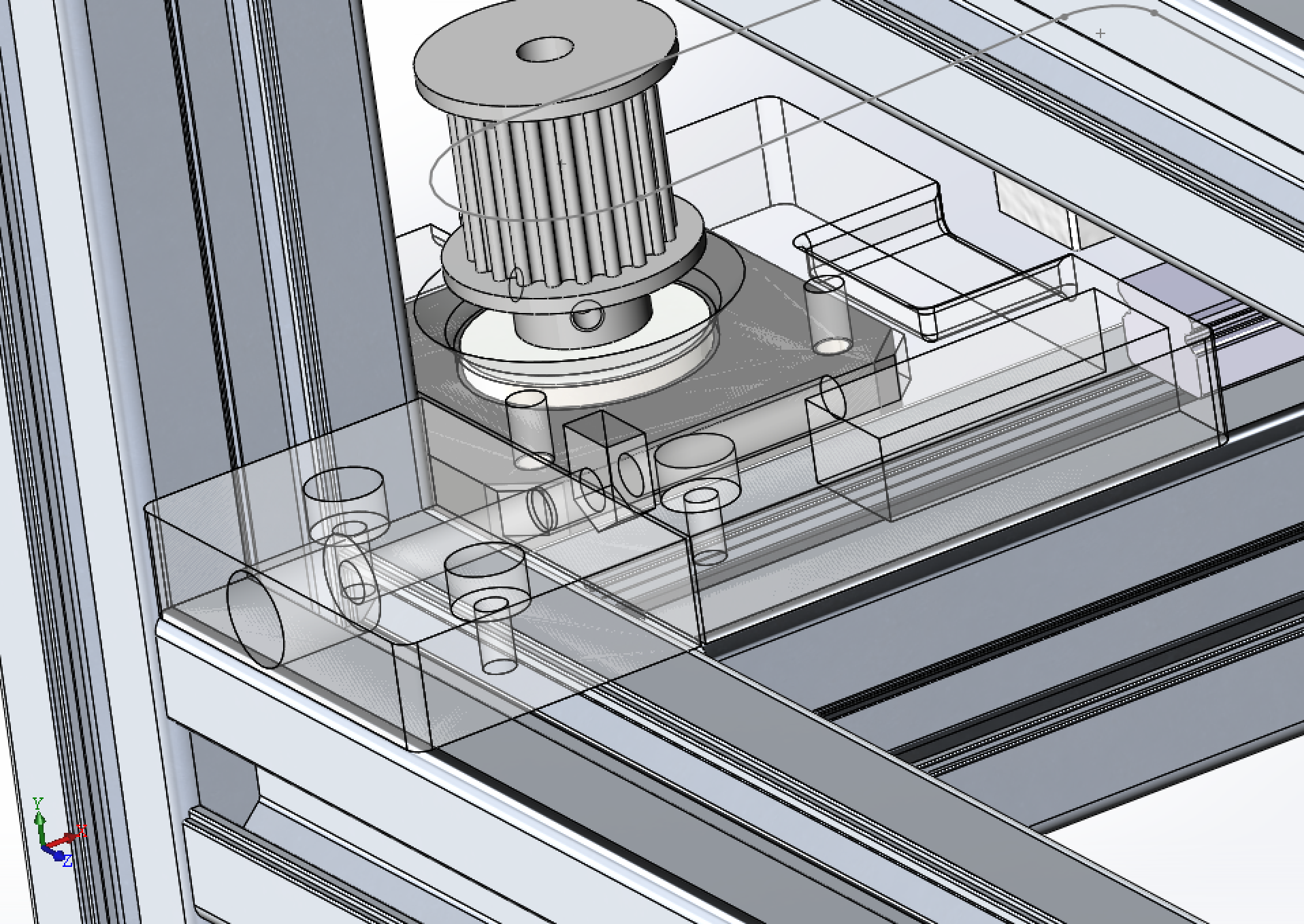

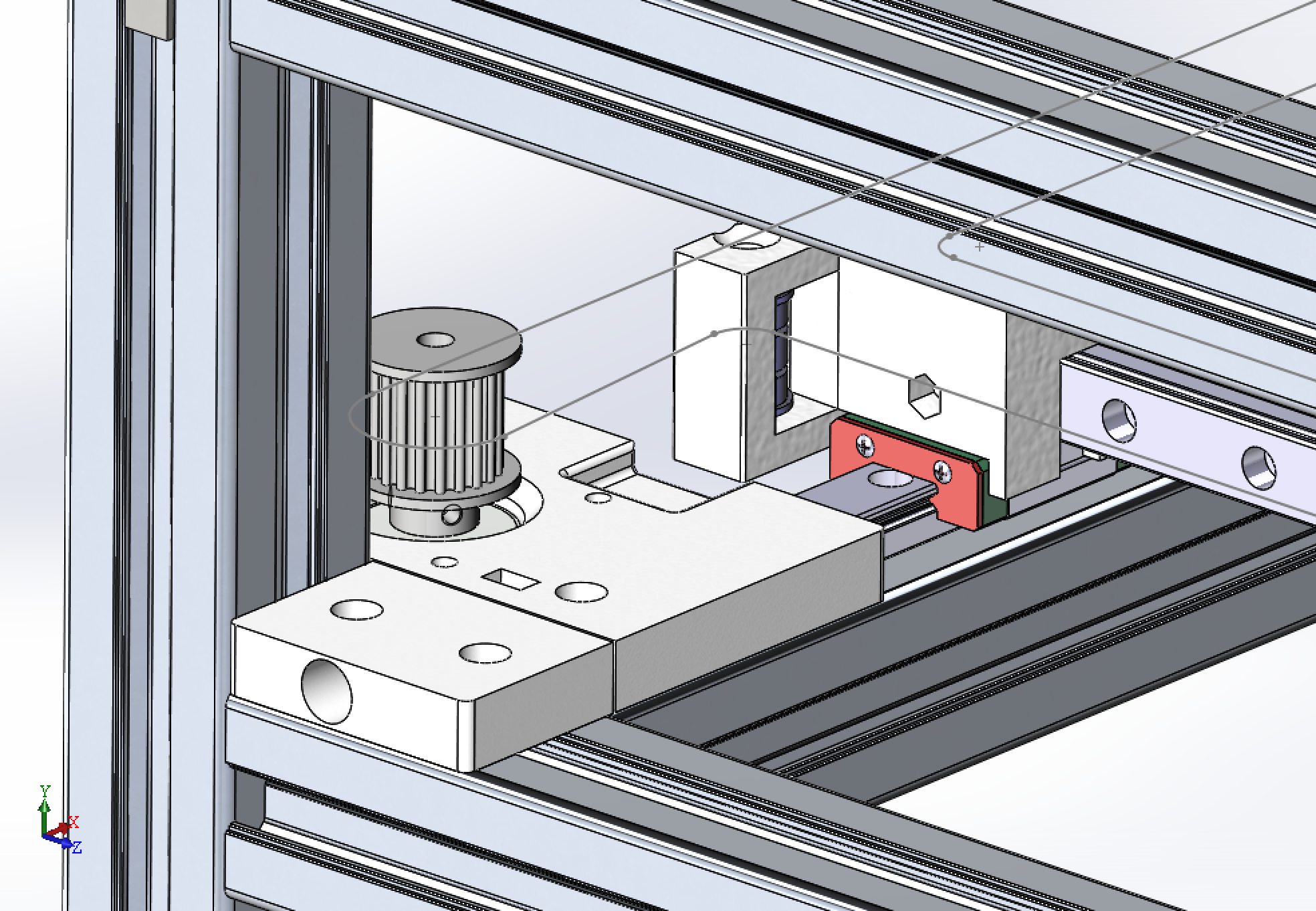

Крепление и натяг ремней решил так как на картинке. Натягом не пользуюсь. Ремень длинный, достаточно натянуть при установке, но можно и болтами на 8мм дотянуть. (Рисовал в солидворкс, поделюсь моделью если интересно)

Сначала тоже хотел раму для X-Y заказывать. Но возможности не было, сваял пока так. И этого оказалось достаточно
кинематика h-Bot перекосов нет. Ускорение 3000, джерк 40

Добавлено спустя 30 минут 11 секунд:
Для облицовки подобных корпусов наверно удобнее использовать вспененный ПВХ.
Используется у рекламщиков. Режется ножом, красится, клеится намертво дихлорэтаном, космофеном, цианоакрилатом, обладает звуко и термоизоляционными свойствами, не деформируется от температуры, легкий.
Светильники для аквариумов из него клеят. Температура, влага, нагрев - держит прекрасно.

MarKas писал(а):Зато появилась возможность гибкого (по X-Y) крепления к Z

Классная реализация! Возьму на заметку)

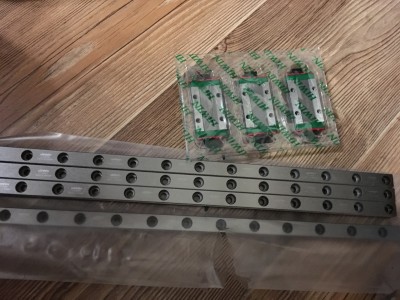

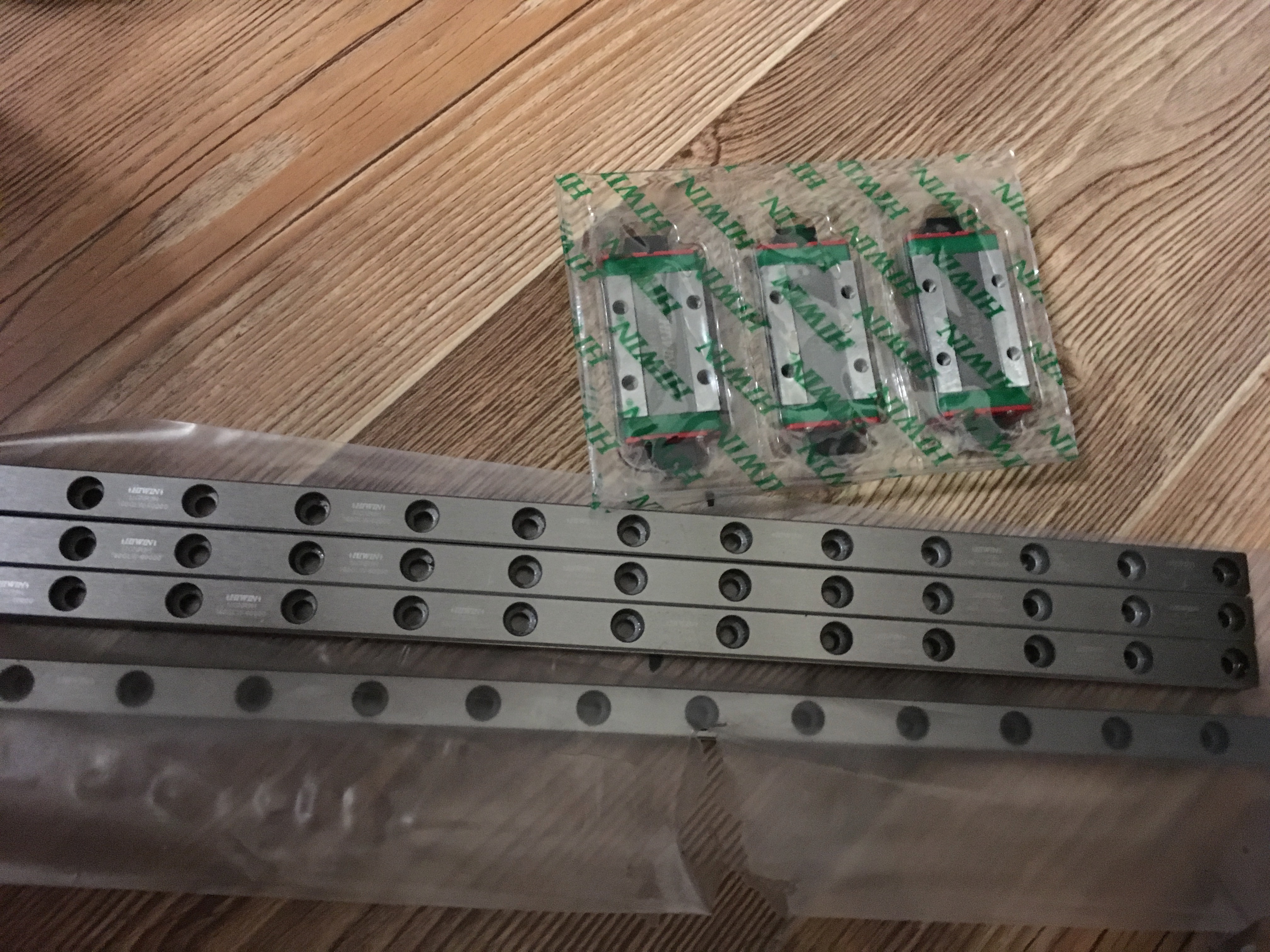

Стол рама и корпус устраивают в текущей реализации, поэтому их не моделил заново. Изменен только портал. Еще собираюсь заказать оригинальные hiwin, чтобы закрыть вопрос с механикой полностью.

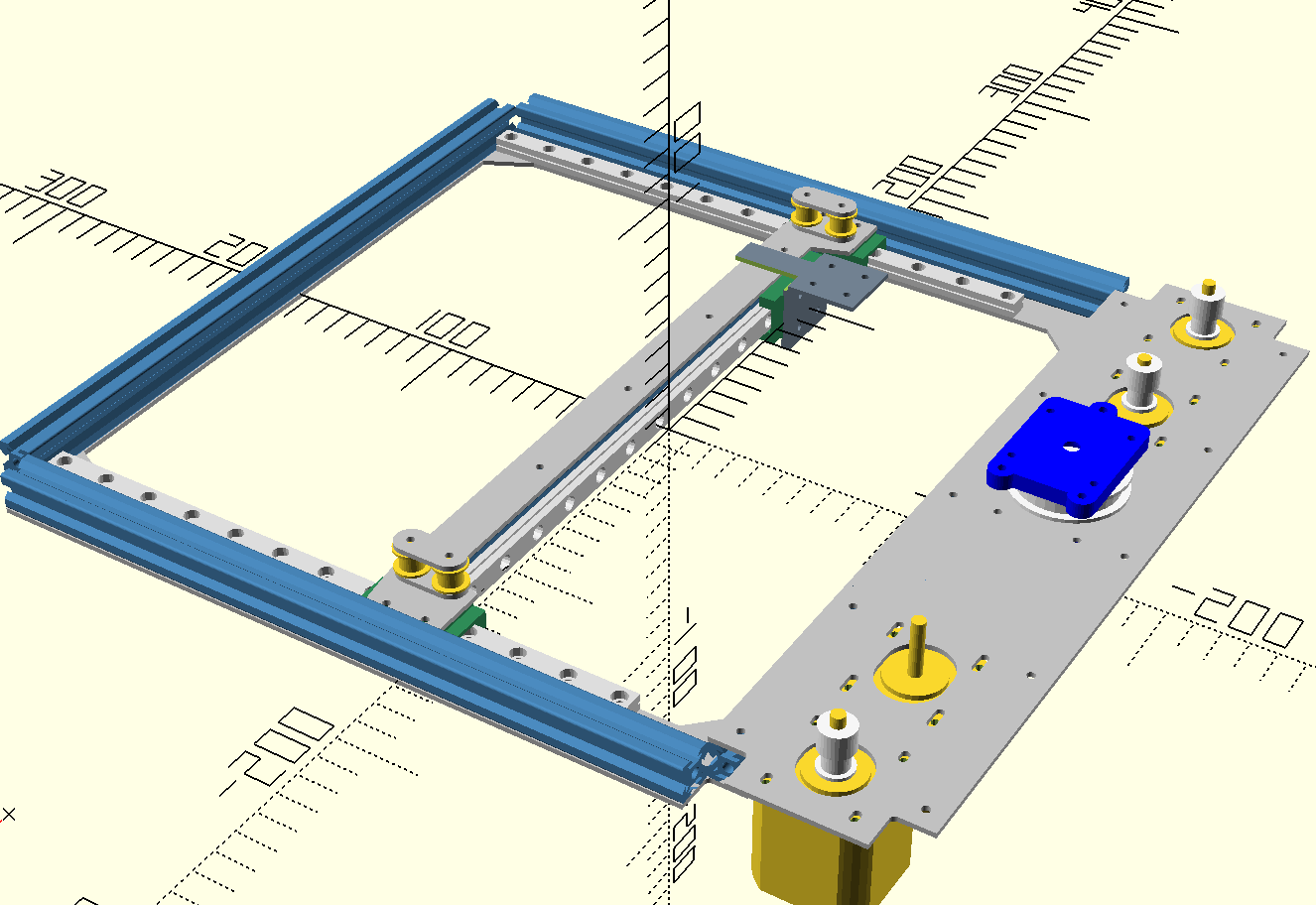

andryblack писал(а):Да, не нравится жесткость портала, буду переделывать. Никак не могу запректировать натяжитель ремней. Есть идея заюзать гитарные колки под это.

Screen Shot 2016-11-15 at 12.20.06.png

А что за ещё 2 мотора, с валами вверх, которые возле основных стоят? Экструдеры?

Alexus12 писал(а):А что за ещё 2 мотора, с валами вверх, которые возле основных стоят? Экструдеры?

Экструдер и привод стола, на предидущих страницах есть фотки.

Приехала посылочка от "зетька". Рез как и предполагалось, лучше не заказывать: размер в минус, торцы похоже перегреты.

так всегда и бывает - обычно предупреждают что длинна будет на половину ширины фрезы уменьшена.
ну и края перекалены.
не переживай - не страшно.
главное до посадки кареток убери все заусенцы и алмазным надфилем малость расширь посадочные места

setar писал(а):не переживай - не страшно.

Да я и не думал) было понятно до заказа, зато меньше вероятность что погнули бы при перевозке. Да и доставка вышла всего 650р.

Подскажите где в СПб лазерную резку алюминия заказать?, одни неадекваты находятся.

Нашелся нормальный менеджер, прислали фото того что получится: стало очевидно что лазерная резка не подходит для алюминия такой толщины. Разыскивается фрезеровка)
