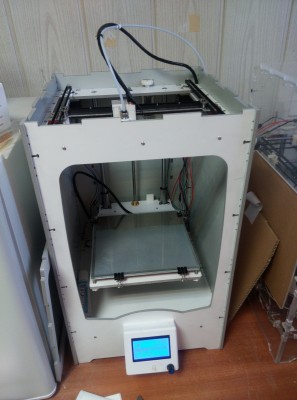

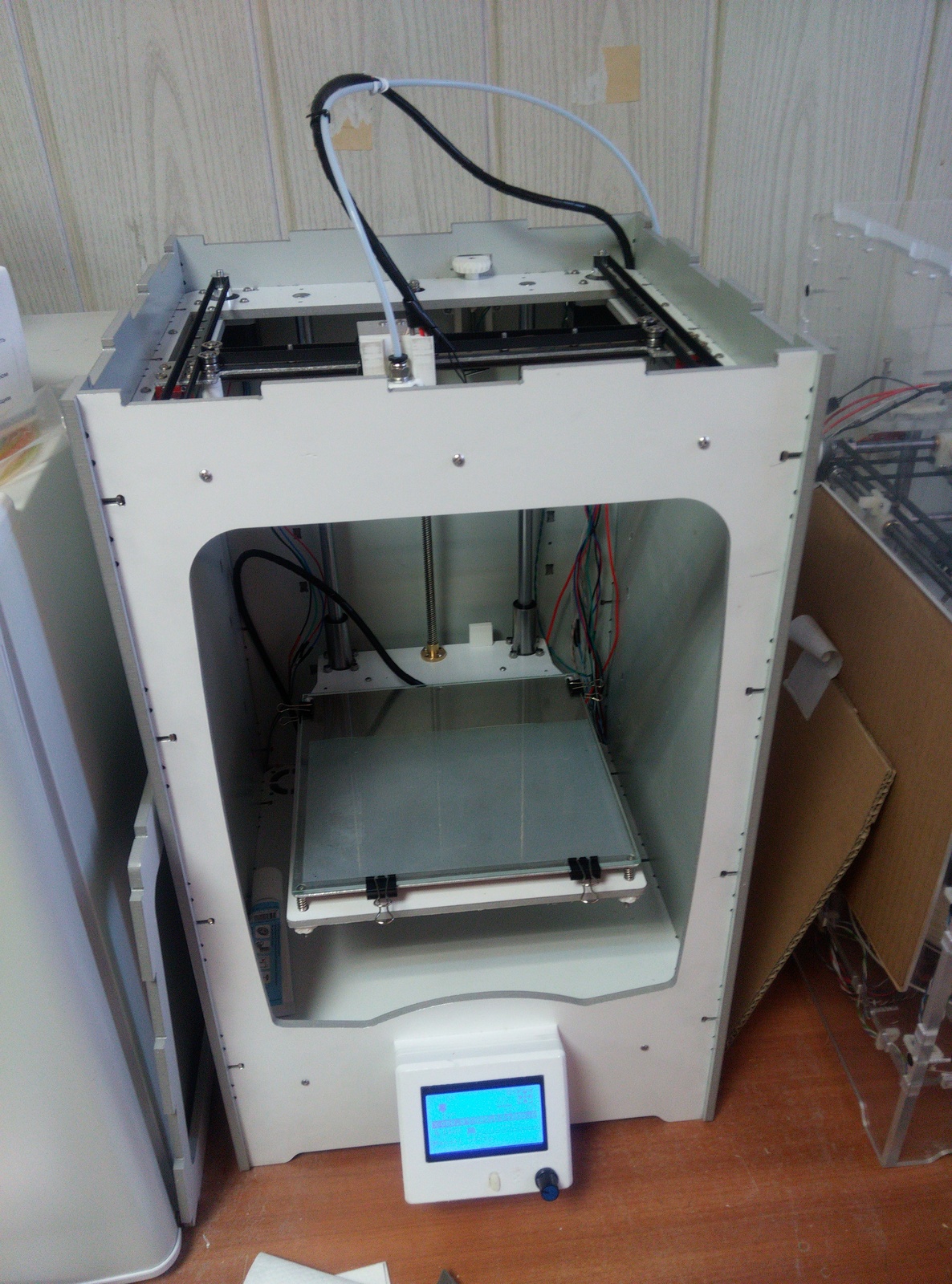

Разрешите представить очередной агрегат на рельсах и композите 6мм.
Я бы его назвал белый принтер, но setar уже занял название, поэтому пусть будет FastMaker.
Моторы 42BYGHM809 56oz-in 0.9 градуса, контроллер MKS Gen v1.3, рабочее поле 200х200х300, печатающая головка Вулкан.
Горячий стол силикон на 220V/200W, выходит в печать без утепления с учетом нагрева хотенда за 10 мин.
Рабочий стол собираюсь сделать из дюральки 4мм как в ультике 2, пока решил не заморачиваться.
Учитывая проблему с люфтами на валах то крепление каретки Z переделаю на двойные регулируемые подшипники lm12uuaj, чтобы можно было регулировать зазор и убирать люфт.
Вентиляторы охлаждения модели тоже пока не ставил.
Закрытые боковые панели для улучшения атмосферы в зоне печати.

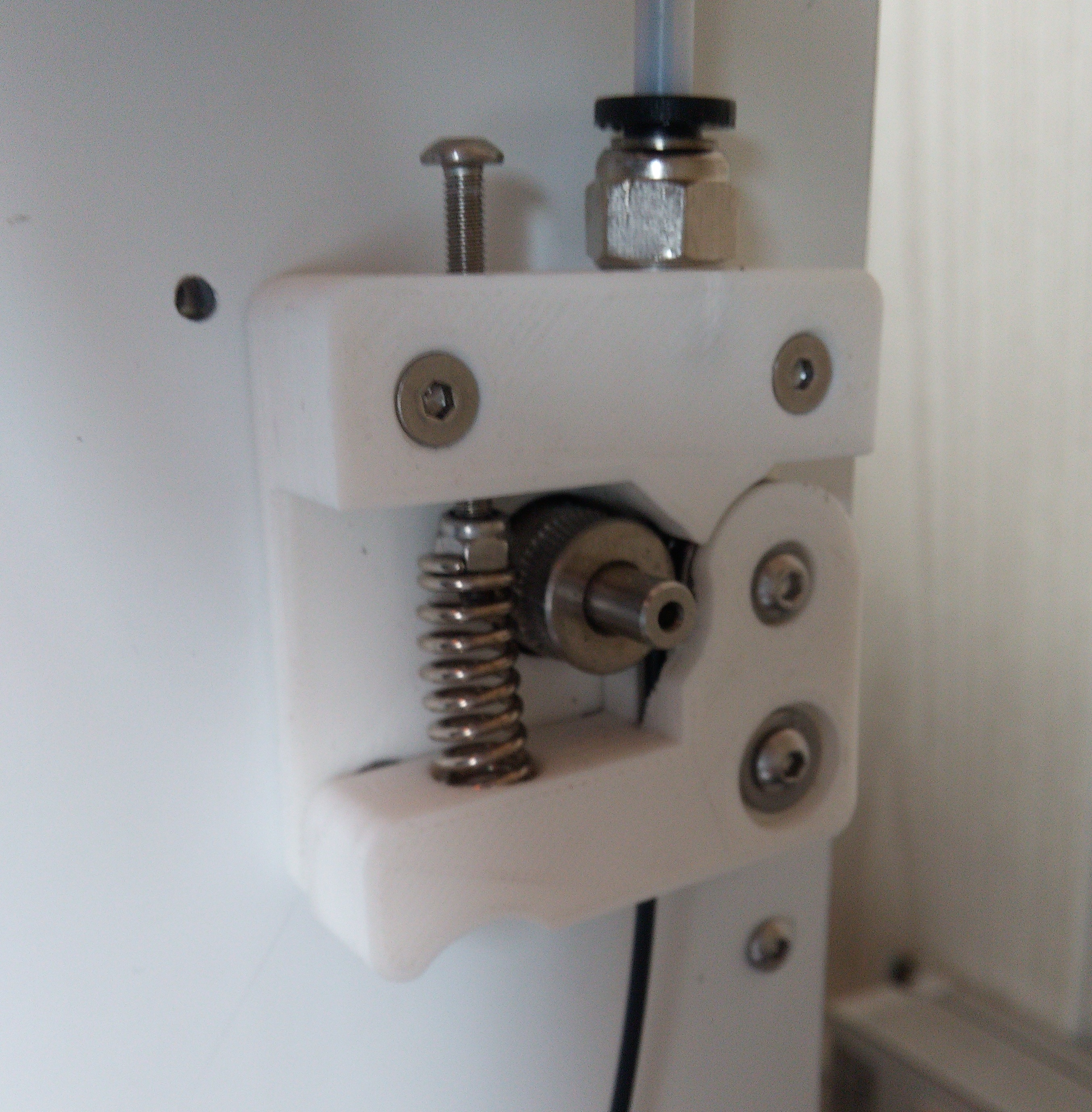

Экструдер тоже сбоку, по моему так удобнее чем назад лазить.
Верхнюю декоративную крышку для удобства достаточно положить в пазы и все.
Регулировка стола так же ручная, если установлена декоративная крышка, то достаточно покрутить колесико, оно сквозь корпус доступно сзади.

Всё зло собрал воедино

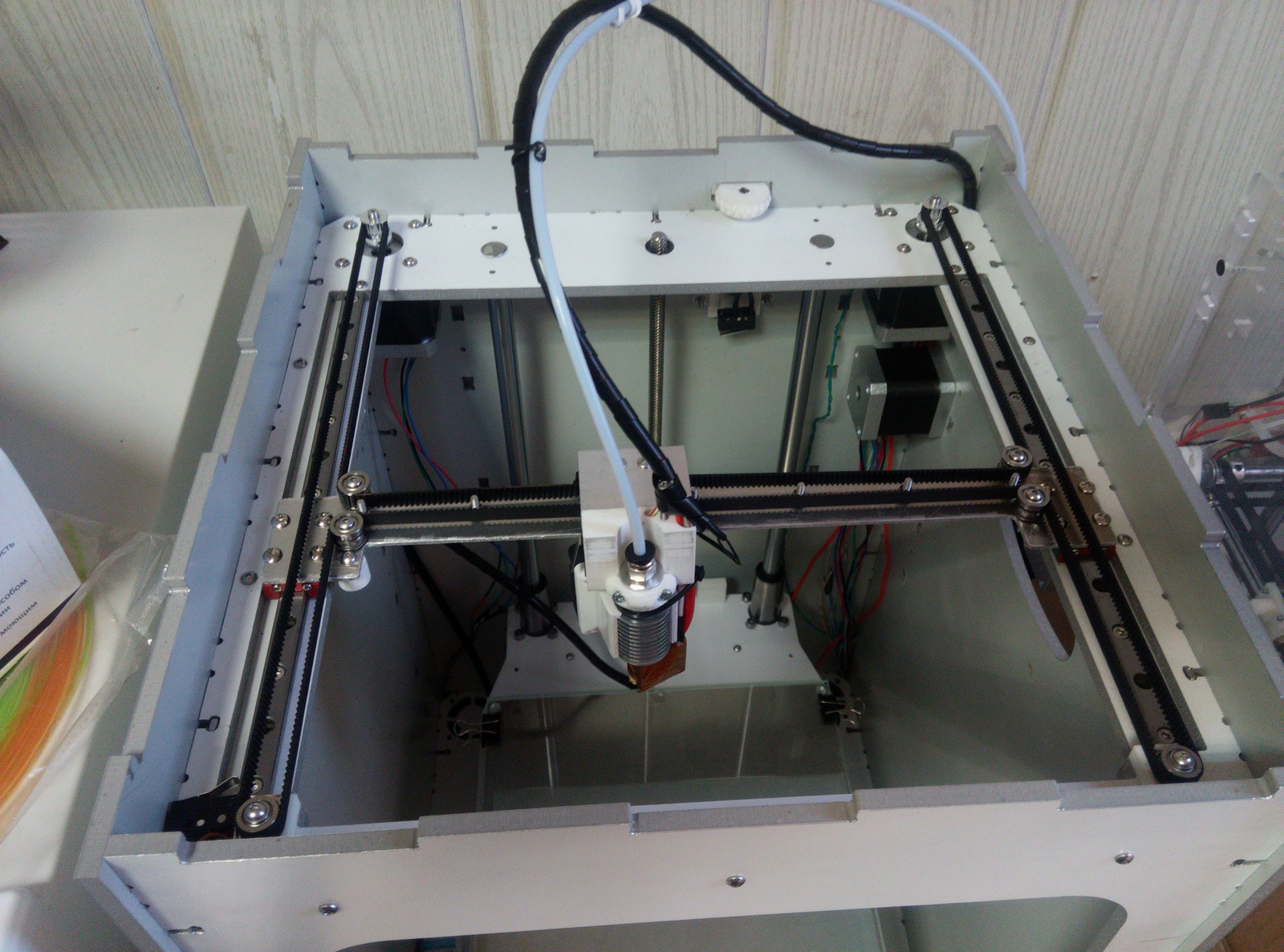

Рама из листов, h-bot, консольный стол, двигатели внутри термокамеры (хотя если греть внутри будет только кровать, то пофиг), боуден(с этим ещё как-то можно жить, но печать флексом отпадает)
Название принтера говорит скорости печати или о скорости сборки?

om2804 писал(а):Всё зло собрал воедино
Рама из листов, h-bot, консольный стол, двигатели внутри термокамеры (хотя если греть внутри будет только кровать, то пофиг), боуден(с этим ещё как-то можно жить, но печать флексом отпадает)
Название принтера говорит скорости печати или о скорости сборки?

Судя по всем вашим параметрам Prusa рулит?

Да не, у Prusa свои недостатки.

om2804 писал(а):Да не, у Prusa свои недостатки.

Так вариантов то не остается.
Покажите мне вариант с не консольным столом?
От боудена я кстати думаю и сам избавиться.

Ну как нет вариантов. Вариантов несколько. Если будете искать, то найдёте.

• 2 направляющие с противоположных сторон
• 2 с одной и 1 с другой
• 4 направляющие по углам

Консолька сгодится если у вас лёгкий маленький стол

Разрешите представить очередной агрегат на рельсах и композите 6мм.
Я бы его назвал белый принтер, но setar уже занял название, поэтому пусть будет FastMaker.

Какой красавец!

om2804 писал(а):Ну как нет вариантов. Вариантов несколько. Если будете искать, то найдёте.

• 2 направляющие с противоположных сторон
• 2 с одной и 1 с другой
• 4 направляющие по углам

Консолька сгодится если у вас лёгкий маленький стол

Разрешите с Вами не согласится. Снизу 2 упора перпендикулярных, их просто не видно на фотке, стол очень жесткий, только люфт подшипников нарушает идиллию.

Добавлено спустя 1 минуту 26 секунд:

Odstavec писал(а):

Разрешите представить очередной агрегат на рельсах и композите 6мм.
Я бы его назвал белый принтер, но setar уже занял название, поэтому пусть будет FastMaker.

Какой красавец!

Аха. Мне тоже понравился. Надо корпус перерезать, чтоб отверстий под болты еще не было видно и хочу механику немного изменить.

vtoryh писал(а):Снизу 2 упора перпендикулярных, их просто не видно на фотке, стол очень жесткий, только люфт подшипников нарушает идиллию

Тут всё зависит от длины этих упоров, их угла и веса стола. Возможно для небольшого лёгкого стола и нормально

Архимед писал(а):Дайте мне точку опоры, и я поверну Землю

om2804 писал(а):

vtoryh писал(а):Снизу 2 упора перпендикулярных, их просто не видно на фотке, стол очень жесткий, только люфт подшипников нарушает идиллию

Тут всё зависит от длины этих упоров, их угла и веса стола. Возможно для небольшого лёгкого стола и нормально

Я литровую банку с водой ставил, прогнулся меньше чем на миллиметр.

vtoryh писал(а):Я литровую банку с водой ставил, прогнулся меньше чем на миллиметр.

Проблема консольного стола не в том, насколько он прогибается под весом (своим или детали), а в том что при печати, при изменении направления хода каретки (особенно если она тяжелая, например с директ экструдером), незакрепленный край стола будет подпрыгивать и на поверхности слоя будут волны.

vtoryh писал(а):От боудена я кстати думаю и сам избавиться.

А чем он Вам не угодил?

А можно (если не секрет) ссылочку на экструдер печатанный?

Alexus12 писал(а):

vtoryh писал(а):Я литровую банку с водой ставил, прогнулся меньше чем на миллиметр.

Проблема консольного стола не в том, насколько он прогибается под весом (своим или детали), а в том что при печати, при изменении направления хода каретки (особенно если она тяжелая, например с директ экструдером), незакрепленный край стола будет подпрыгивать и на поверхности слоя будут волны.

С чего это он будет подпрыгивать? :O

Alexus12 писал(а):

vtoryh писал(а):От боудена я кстати думаю и сам избавиться.

А чем он Вам не угодил?

Ну скорость мне особо не нужна. а вот проблемы с ретрактом пропадут.

Alexus12 писал(а):А можно (если не секрет) ссылочку на экструдер печатанный?

В теме с моделями выложена, в шапке форума.

vtoryh писал(а):С чего это он будет подпрыгивать? :O

Не знаю. У меня прыгал. Но конечно конструкция не была такой монументальной, как у Вас. Поэтому сделал на 4-х опорах и двух винтах и забыл он нем.

vtoryh писал(а):Ну скорость мне особо не нужна. а вот проблемы с ретрактом пропадут.

А можно про проблемы с ретрактом? У меня тоже боуден. Может он у меня не так работает на ретракте как задумыволсь.

Alexus12 писал(а):А можно про проблемы с ретрактом? У меня тоже боуден. Может он у меня не так работает на ретракте как задумыволсь.

Ну так как пруток пружинит в боудене, то приходится откат делать гораздо больше.
Все просто.
Если для директа в принципе 1 мм достаточно, то для боудена надо уже 3 мм и больше, и все равно сопли будут.
Ну это в принципе уже из области религий, кому что нравится.

vtoryh писал(а):Если для директа в принципе 1 мм достаточно, то для боудена надо уже 3 мм и больше, и все равно сопли будут.
Ну это в принципе уже из области религий, кому что нравится.

Тоесть основную проблему, которую Вы сейчас наблюдаете это ретракт? Ну а с самой печатью?
