roboforum.ru

Купил пластик coPET тут http://mfstore.net/standartnye-material ... rozrachnyj, не могу им печатать, ни к чему не липнет даже первый слой.
Разрекламировали его, что он на подобие ПЛА, низкая усадка, не расслаивается и все такое.
Мой принте Коссел, Ардуино Мега 2560, Рампс 1.4, ШД А4988.

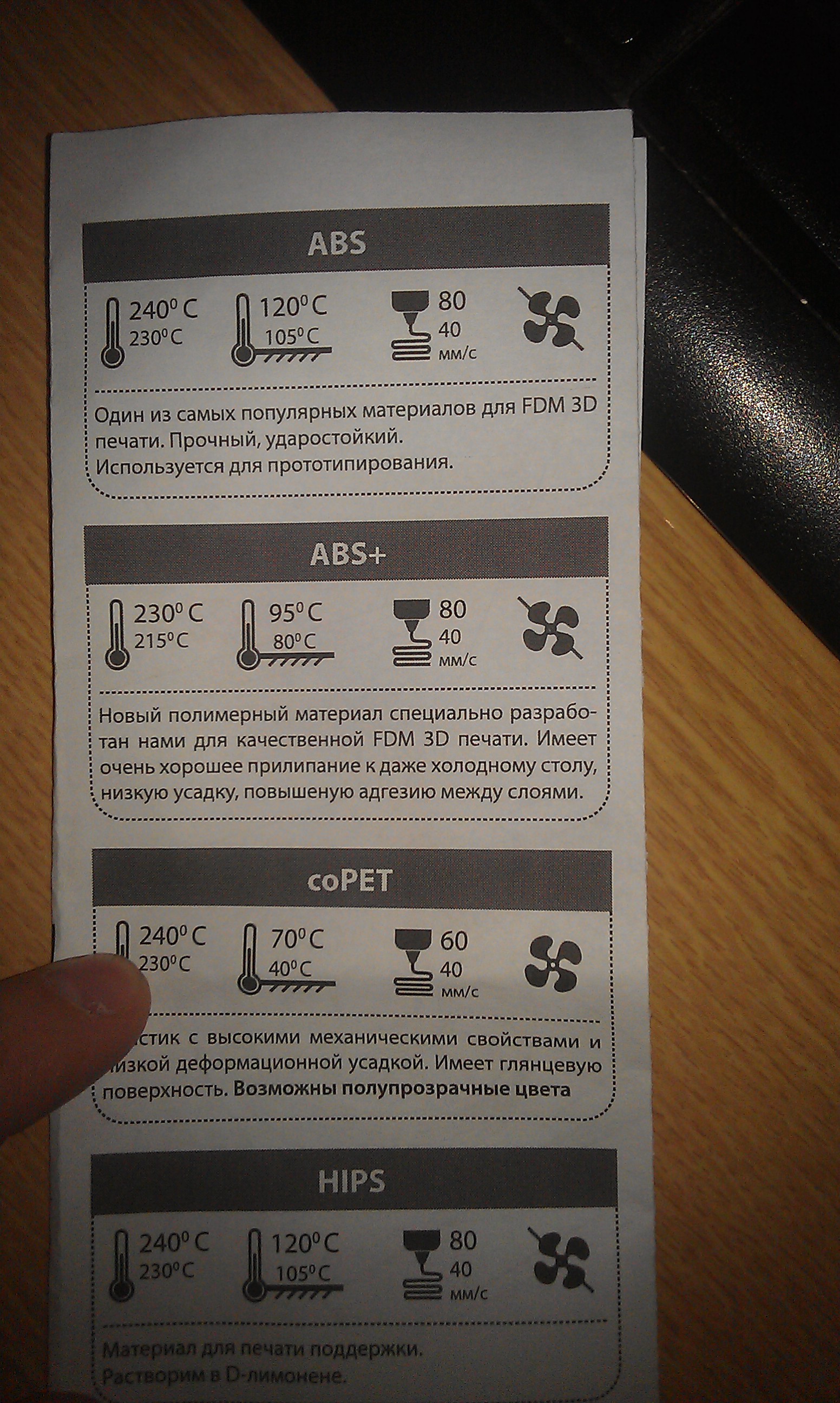

В брошюре рекомендованная температура стола 40-70, сопла 230-240 и с обдувом(хотя на сайте рекомендуют обдув только для мелких деталей)
Пробовал печатать на пиве при 80 и 105 градусах стола, сопло 240, без обдува.
Пробовал на малярном скотче при 50 и 80 градусах стола, сопло 240, без обдува.

Поделитесь пожалуйста опытом, чем покрыть стол и на каких режимах печатать ?

клей карандаш?

Не покупать не понятно из чего сделанный с непонятно какими характеристиками пластик?
Если это PET, то температура плавления 260 градусов, а при 230 он даже размягчаться не должен. пруф
Ещё запах должен быть сильно неприятный.

alfamosk писал(а):клей карандаш?

Клей карандаш мне даже на АБС не помог... И тут наверняка тоже, но я не пробовал.

тогда сок из абс..

om2804 писал(а):Не покупать не понятно из чего сделанный с непонятно какими характеристиками пластик?
Если это PET, то температура плавления 260 градусов, а при 230 он даже размягчаться не должен. пруф
Ещё запах должен быть сильно неприятный.

Покупал у них АБС, по качеству хороший без запаха, говорят сырьё закупают из Европы. Этот пластик coPET, а не PET. PET у них по другим ценам и с другими характеристиками.
У меня он при 240 градусах спокойно плавится, даже при ручном проталкивании.

Добавлено спустя 1 минуту 31 секунду:

alfamosk писал(а):тогда сок из абс..

Это ваше предположение или есть опыт с пластиком коПэт?

Запрашивайте у них из какого полимера они делают этот чудо coPET. Боюсь, что "АБС сок" тут не поможет.

Kasa писал(а):

alfamosk писал(а):клей карандаш?

Клей карандаш мне даже на АБС не помог... И тут наверняка тоже, но я не пробовал.

Не тот клей-карандаш пробовали. Ищите на основе PVP. К нему липнет много чего. Я печатаю на нем АБС, ПЛА, Ватсон, Руббер. Просто подбираю разную температуру стола под разные пластики.

ursus писал(а):

Kasa писал(а):

alfamosk писал(а):клей карандаш?

Клей карандаш мне даже на АБС не помог... И тут наверняка тоже, но я не пробовал.

Не тот клей-карандаш пробовали. Ищите на основе PVP. К нему липнет много чего. Я печатаю на нем АБС, ПЛА, Ватсон, Руббер. Просто подбираю разную температуру стола под разные пластики.

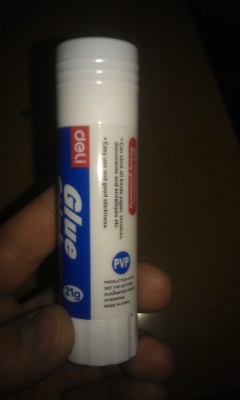

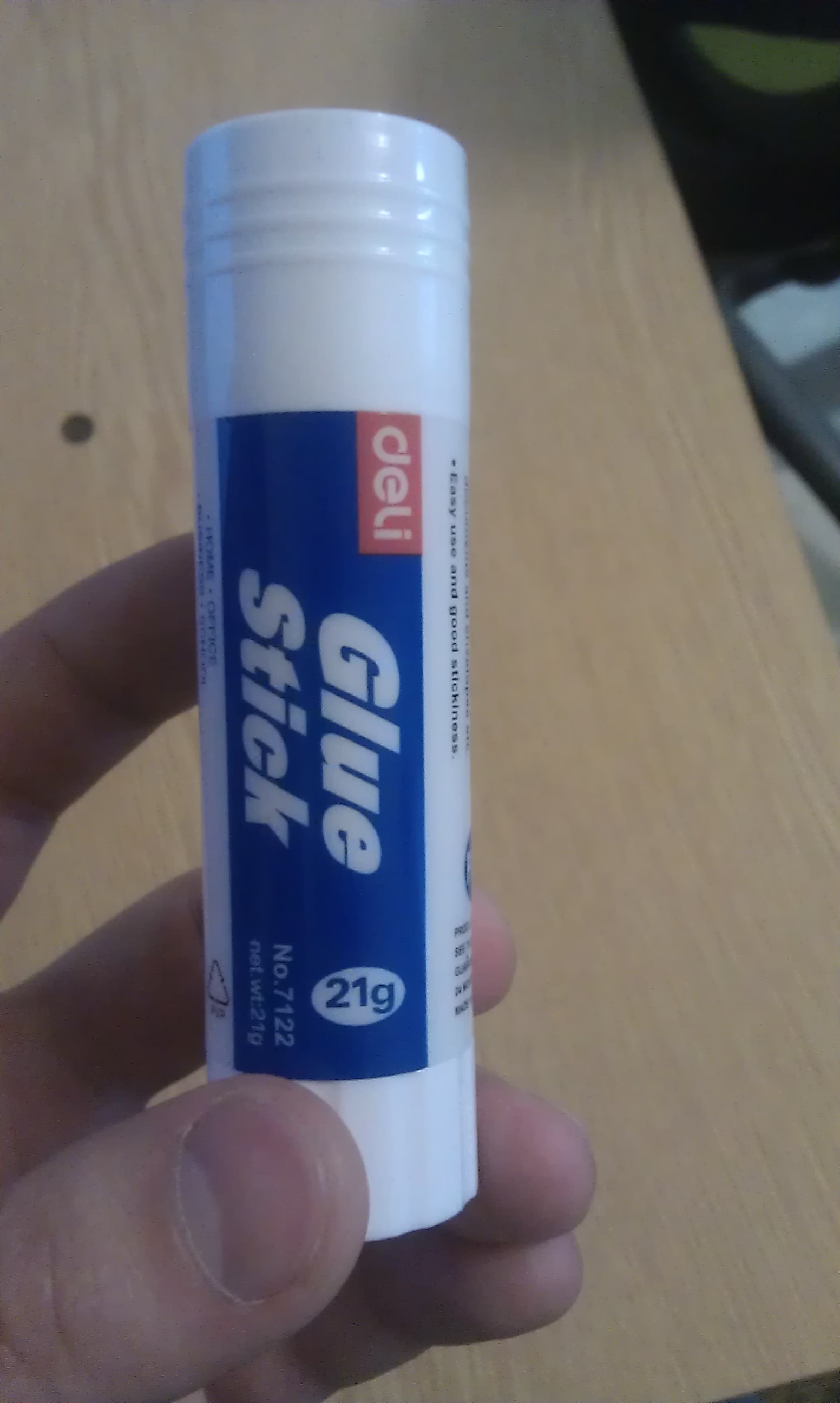

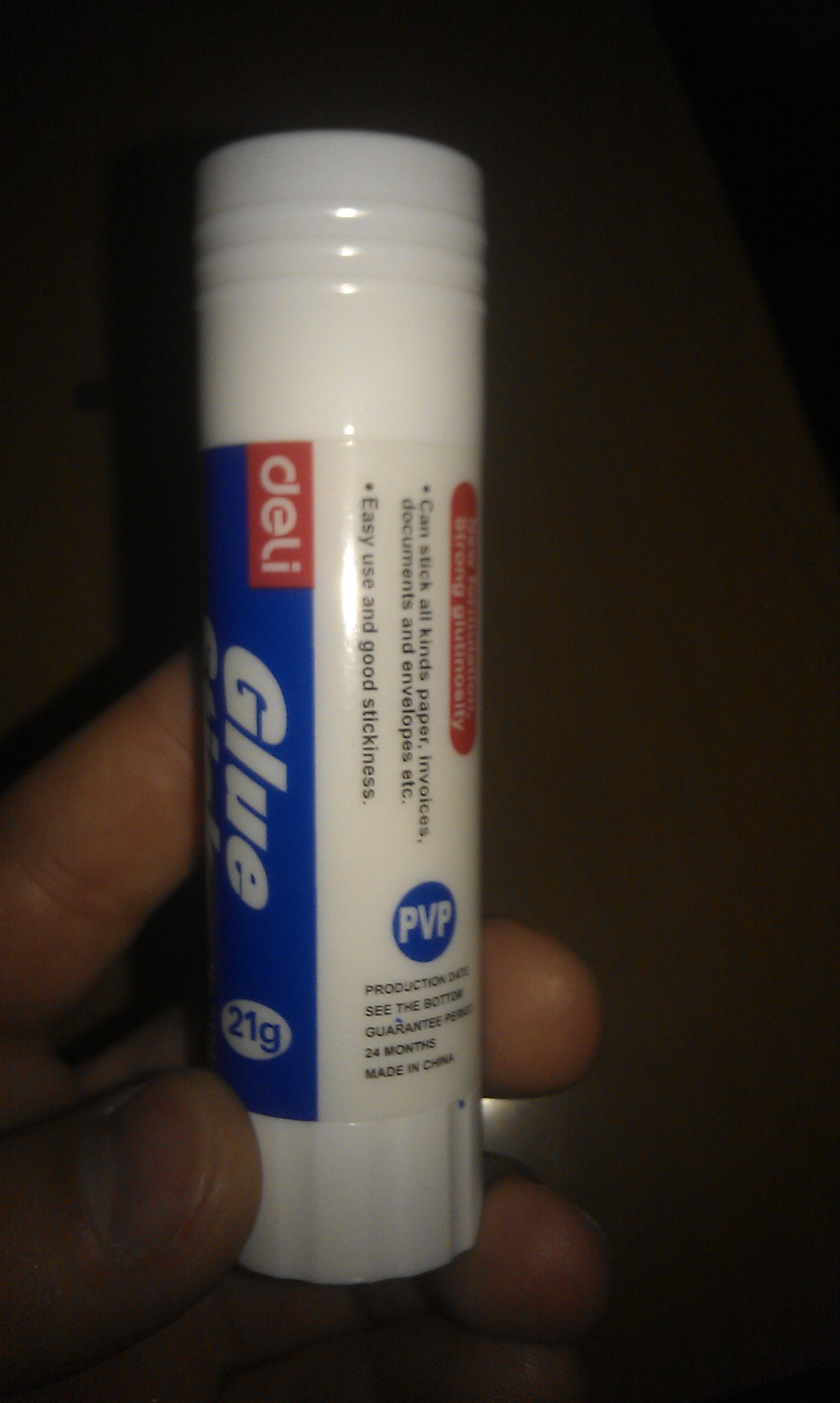

У меня вот такой клей-карандаш, на основе ПВП. К нему даже АБС чего-то не захотел прилипнуть, при температуре стола 100-105 градусов.
АБС этой же фирмы Моноиламент. Помогло только пиво и лак для волос.

Добавлено спустя 1 час 7 минут 30 секунд:
Объясните пожалуйста последовательность нанесения клей-карандаша(лака для волос)...
Их надо наносить на холодный стол, а потом его прогревать, либо на горячий стол ?

лак наношу на холодный стол
АБС и ПЛА липнут нормально

Я печатал coPET на столе с пивом при 110 градусах, хотэнд 260. Правда печаталась ваза, поэтому не показатель - там на дне 3 слоя было.

Проблемы деламинации в основном возникают на длинных прямых линиях и углах. Поэтому ваза вообще не показатель

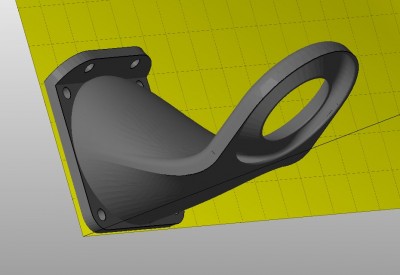

Подкиньте характерную модель для проверки. Я сегодня вечером напечатаю, чтоб снять все вопросы.

Попробовал маленькую деталь напечатать на лаке, прилипла нормально. Но через пару слоев начали сопли таскаться, такое впечатление, что нужно охлаждение... а у меня пока не установлен куллер... печатал только АБС, вот теперь думаю как прикрутить куллер. Те модели, что находил, рассчитаны на обычный блок нагрева, а у меня стоит Vulcano(он чуть повыше). Выбрал вот такую, с кольцевым обдувом.

Вопрос: вы используете обдув при печати coPET и на сколько процентов ?

Очень классный пластик. Великолепная слипаемость слоев абсолютно никаких проблем с расслаиванием и деламинацией -если конечно подложка чистая - не в масле.
Минус не обрабатывается ацетоном и чуть хуже физ. обработка. Для печати намного лучше АВС и PLA, а цена чуть выше абс и намного дешевле Пла.
Для АВС и coPET все время печатаю на каптоновой пленке. Прилипаемость замечательная. Можно так же попробовать клей ПВА или ABS растворенный в ацетоне - должен подойти процентов на 90.

Для мелких деталей лучше использовать обдув и донастроить retraction. Большие детали печатаются без обдува. Да в процессе печати сопли и комочки лишнего пластика появляются чаще чем у АБС пластика.
Температуру используюю для первого слоя 230С. Для последующих 220-215С.
Чем меньше температура, тем чише печать.

Если совсем плохо с обдувом я пол года использовал мощный вентилятор на 50-80 ставил его в стороне от стола на каком либо держателе/подставке и направлял на печатаемую деталь. Процентов на 80 охлаждения хватало. Качество конечно не супер.
