roboforum.ru

Здравствуйте.

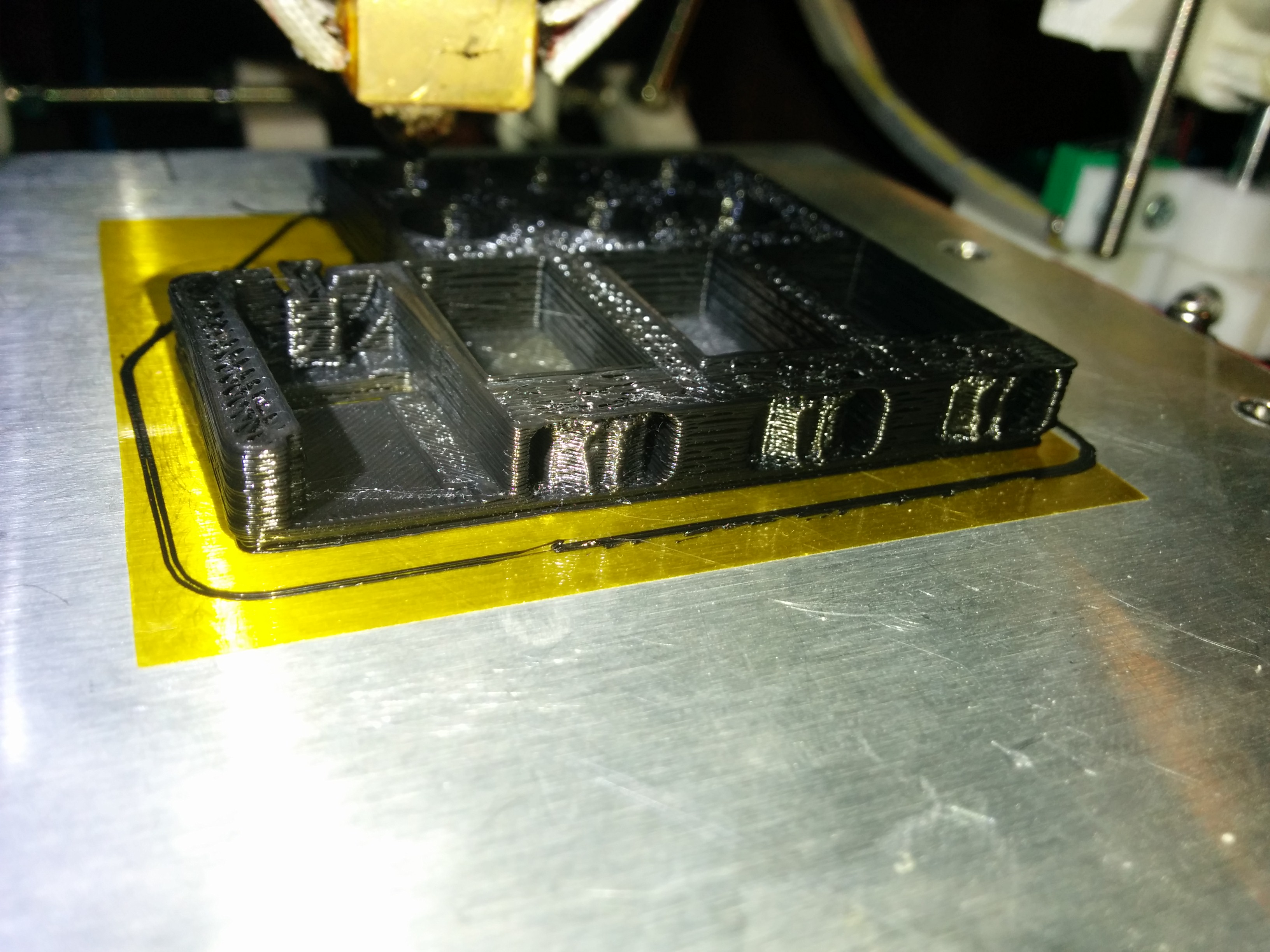

Печатаю PLA 1.75, сопло 0.3, температура около 180" с обдувом, толщину слоя ставлю 0.2-0.3 (не уверен, возможно для такого сопла это много?) при печати внешних контуров модели, почти при каждой печати не слипаются слои и получаются эдакие длинные "щели".
Я пробовал уменьшать скорость, разные температуры, с обдувом и без, изменял подачу (если ставить больше 1, расход пластика увеличивается, принтер начинает "лить" пластик, если меньше 1 - то просто не спекаются детали конструкции из-за нехватки материала), все равно получается такая фигня. Естественно, это сказывается и на прочности.
Как можно побороть такую усадку пластика? В чем причина?

180 не маловато? Я обычно плашкой печатаю на 200+-5градусов. Ну и слой считается оптимальным ставить не более 50% от диаметра сопла.

Больше 200 ставить боюсь - когда только купил пла, пульнул ему 210, он за коксовался в сопле, еле очистил. Может быть термистор подбрехивает конечно, надо бы проверить и поэкспериментировать будет. Тут еще один момент, если деталь большая - все отлично, а вот сову печатал - ей весь клюв покорежило - пластик не успевал застыть до следующего прохода. Так что большую температуру после этого не стал ставить.
С толщиной понял, попробую. Спасибо.

ты сам на свой вопрос ответил "деталь большая - все отлично".
понимаешь в чем разнца? в минимальном времени печати одного слоя.
повышать нужно это время (через него будет замедляться печать ), и уменьшать обдув

По поводу обдува в сети какая-то противоречивая информация, где-то пишут, что пла надо охлаждать, где-то, что не надо. Не понятно

надо, но с умом

om2804 писал(а):надо, но с умом

+++++

С вентилятором 40х40х20 у меня был перебор с вентилятором 40х40х10 Супер !


----

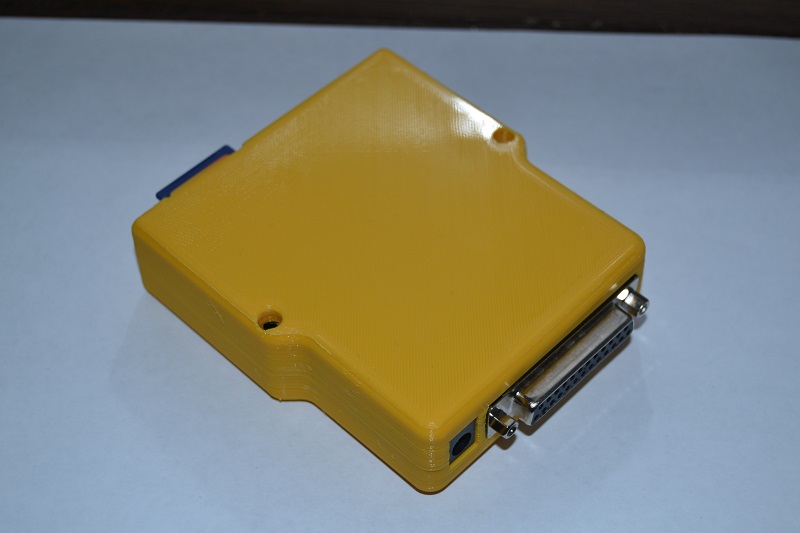

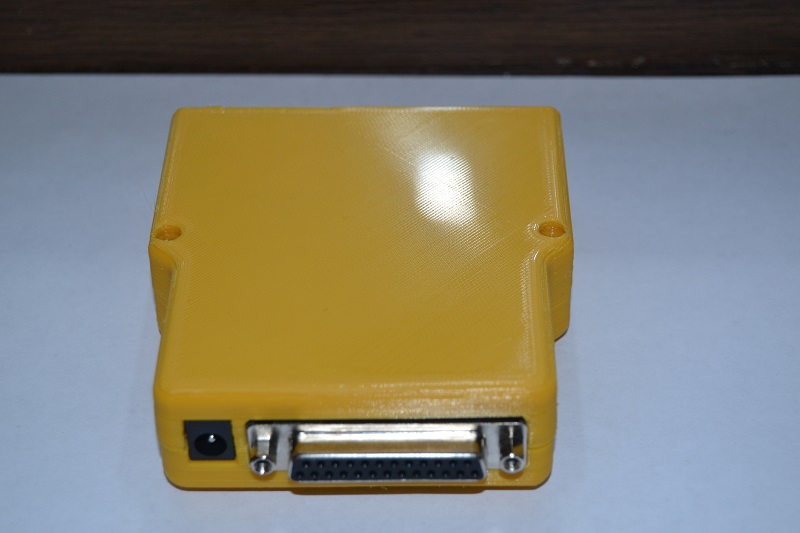

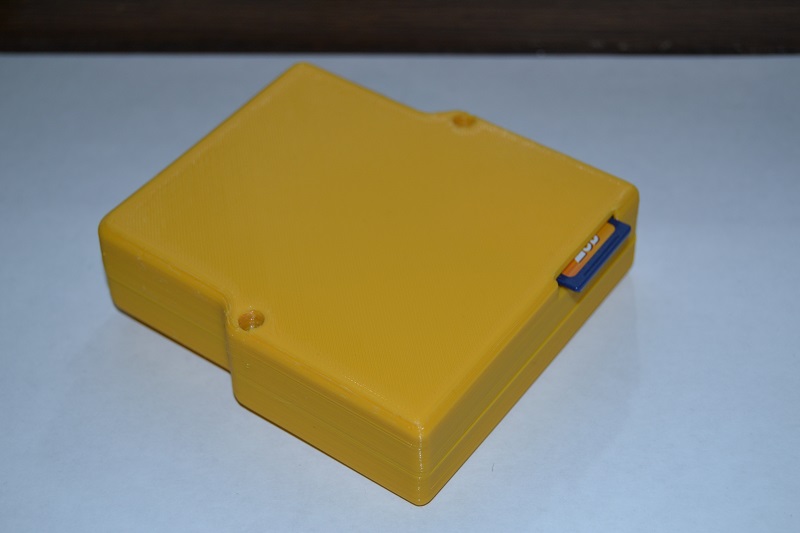

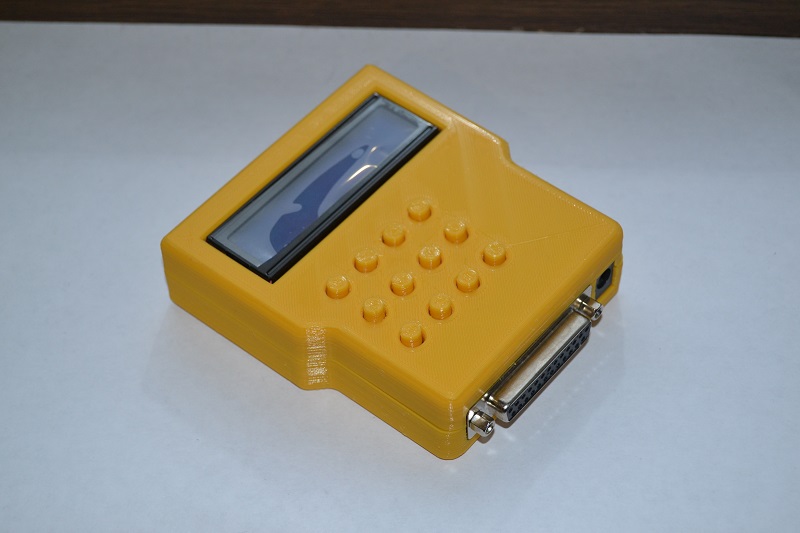

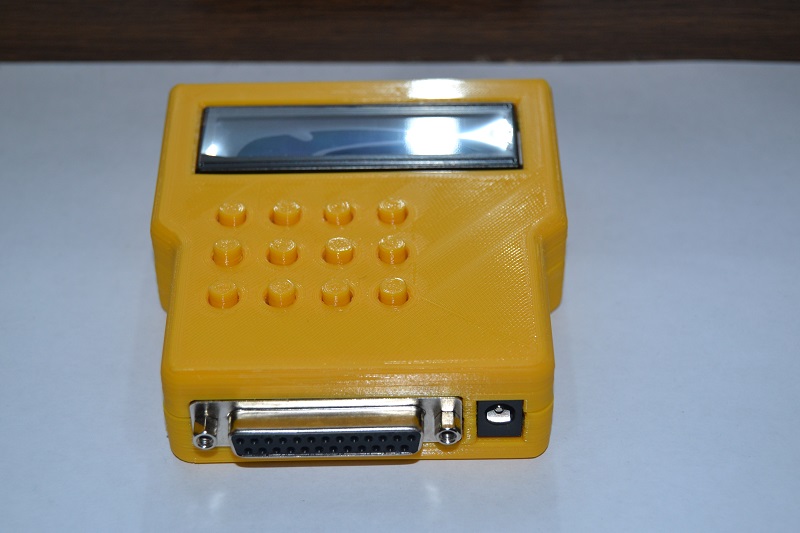

Вот образец печати PLA от FDPlast-а .. печатал на зеркале протертом кока-колой (обычной, не зеро).

Всем спасибо, думаю, что проблема решена. Температуру оставил бошка - 180, стол - 70 т.к при 200 печатает хорошо, но при наборе толщины модели она не успевает остыть даже с обдувом и ее ведет винтом.
Высоту слоя поставил 0.2, расход 1.0, скорость пониже - щели сразу исчезли. Но как же долго он печатает

stepmotor писал(а):печатал на зеркале протертом кока-колой (обычной, не зеро).

А какая температура стола была, для первого и последующих слоев?

А какая температура стола была, для первого и последующих слоев?

стол 55 гр.
голова 190гр.

Кока колой протирать уже нагретый стол, после подождать 2-3 минуты и в путь

У меня стол из аллюминия, кокакола сворачивается капельками. Как вы ее наносите?

warezzzok писал(а):У меня стол из аллюминия, кокакола сворачивается капельками. Как вы ее наносите?

Можно попробовать сначала обезжирить спиртом.

warezzzok писал(а):У меня стол из аллюминия, кокакола сворачивается капельками. Как вы ее наносите?

Мы ее наносим пивом
Хотя пла на пиве вроде не держится.
Можно попробовать сахарный сироп, вместо кокаколы.
