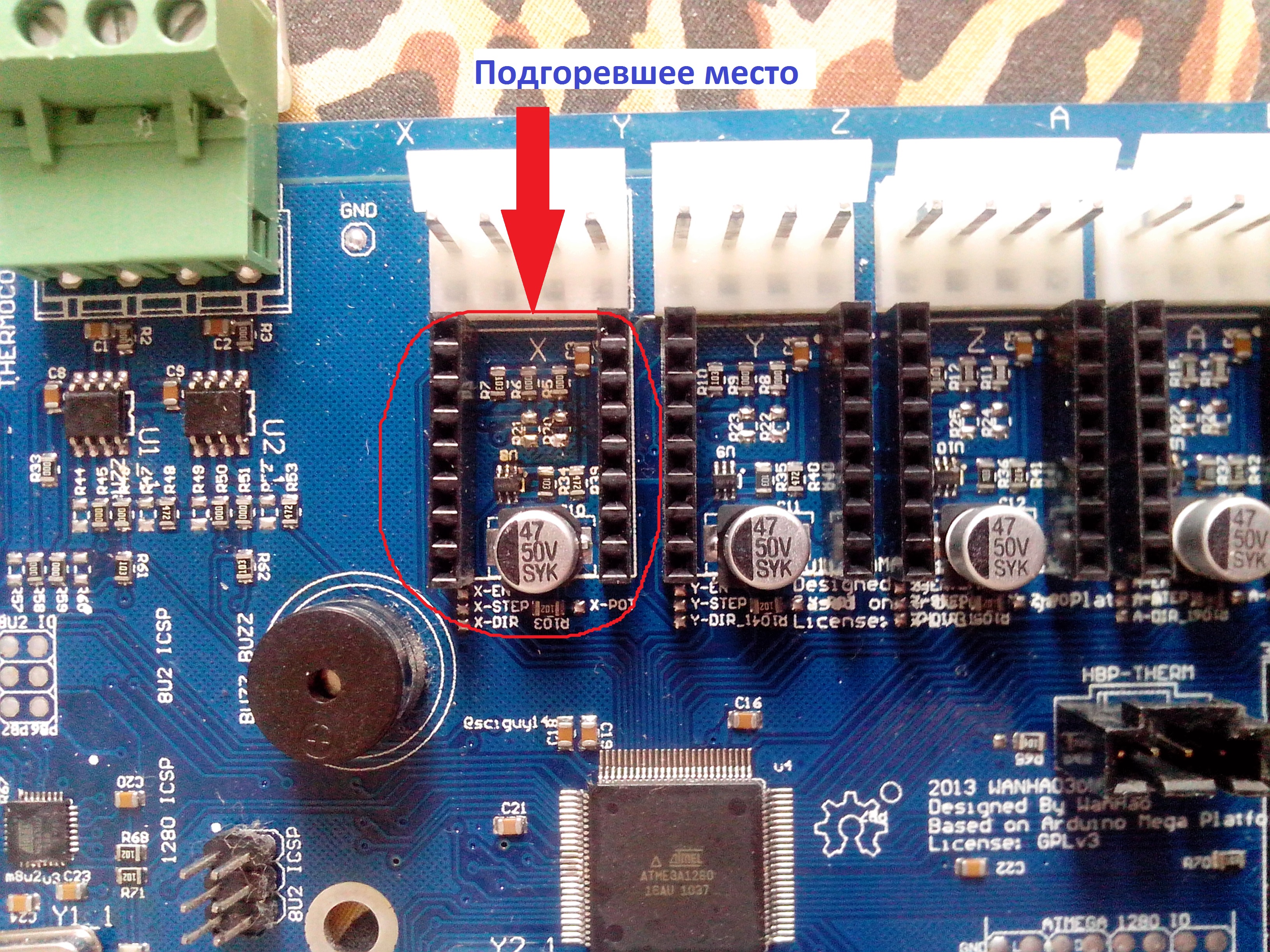

Доброго времени суток! Возникла проблема с duplicator 4, начну с самого начала. Где-то через год печати на двигателе оси Х начались сбои (перемещение происходило рывками и со стуком) и в итоге через некоторое время, движение по Х прекратилось совсем. Было принято решение заменить двигатель, но при установке нового проблема осталась. Затем было решено поменять драйвер шагового двигателя. И вот тут понеслась. Так как драйвер немного отличался от родного, то я не обладая достаточными навыками установил его вверх ногами. В следствии чего подгорел и драйвер и плата. Далее последовала покупка новой платы. Но купил я плату не Wanhao duplicator 4, а аналогичную ей, но более полную от MakerBot replicator dual. Вроде все подключил так же как и на родной, но при включении питания запускается только куллер охлаждения драйверов, а так же светодиодная (ультрофиолетовая) подсветка области печати. Еще на плате светились диоды и пытался запуститься экран управления (моргал). Помогите кто может советом пожалуйста!

Плату Вы то купили .. она наверно пустая, без прошивки. Теперь надо прошивку настроить под Ваш принтер и залить в МК.

Спасибо за ответ! А что теперь, все что Вы перечислили можно сделать самому или отправлять в ремонт 3Д принтеров?

В общем вытащил все драйвера, и О Чудо, принтер загрузился и меню на экране даже появилось, только что-то местами вместо некоторых букв квадратики. Получается теперь нужно драйвера от ванхао поставить вверх ногами, или лучше поменять все на DRV8825 (я один купил на замену сгоревшему) ?

AragamiRonin писал(а): Получается теперь нужно драйвера от ванхао поставить вверх ногами, или лучше поменять все на DRV8825 (я один купил на замену сгоревшему) ?

Сфоткайте оригинальный драйвер и то что купили, не переворачивайте ни чего а то опять мамку будите покупать.

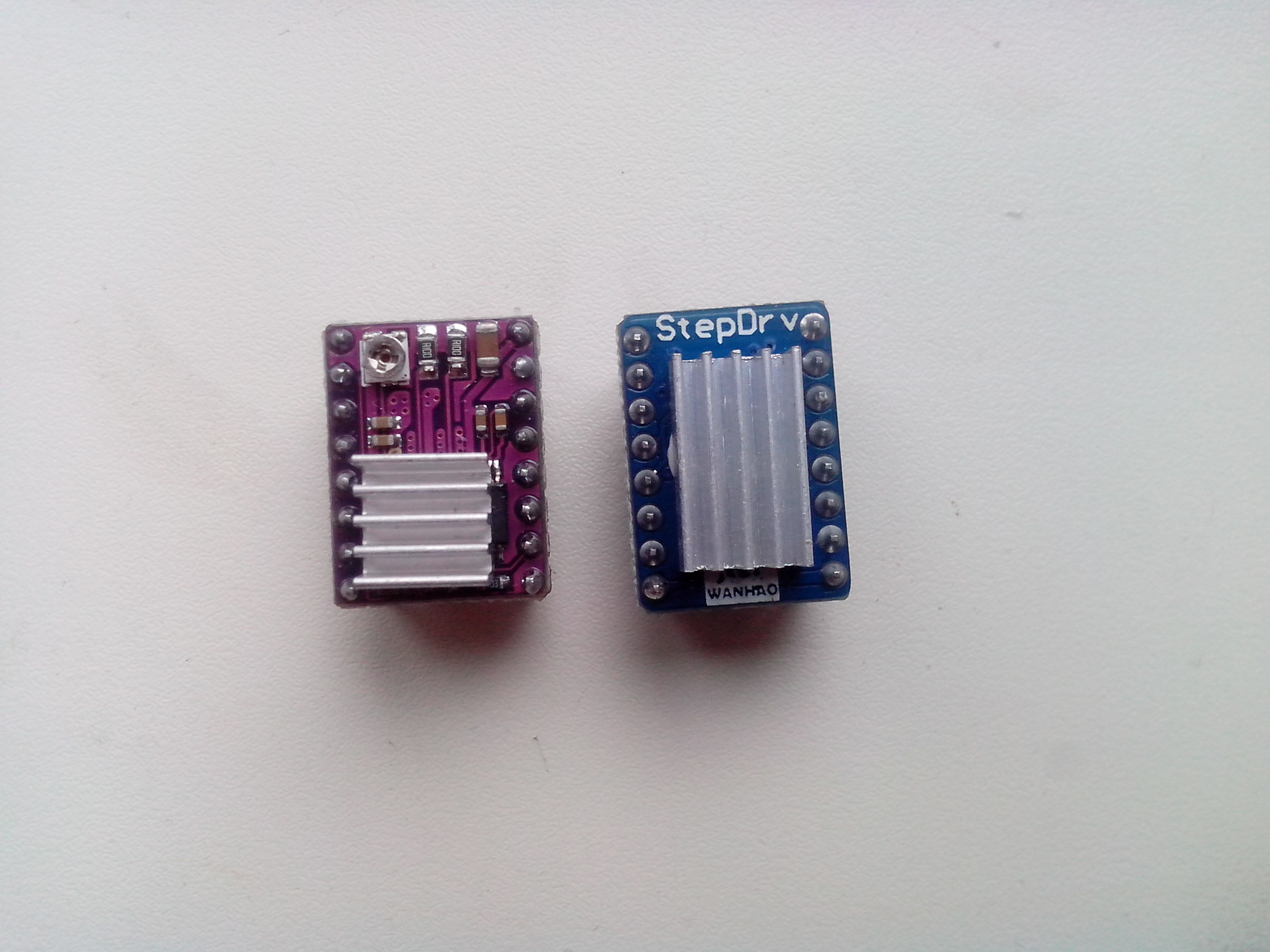

Вот новый и оригинальный драйвера
Может проще купить все одинаковые DRV8825 выставить (как-то?) шаг 1/16, выставить ток регулятором и печатать, или не все так просто?

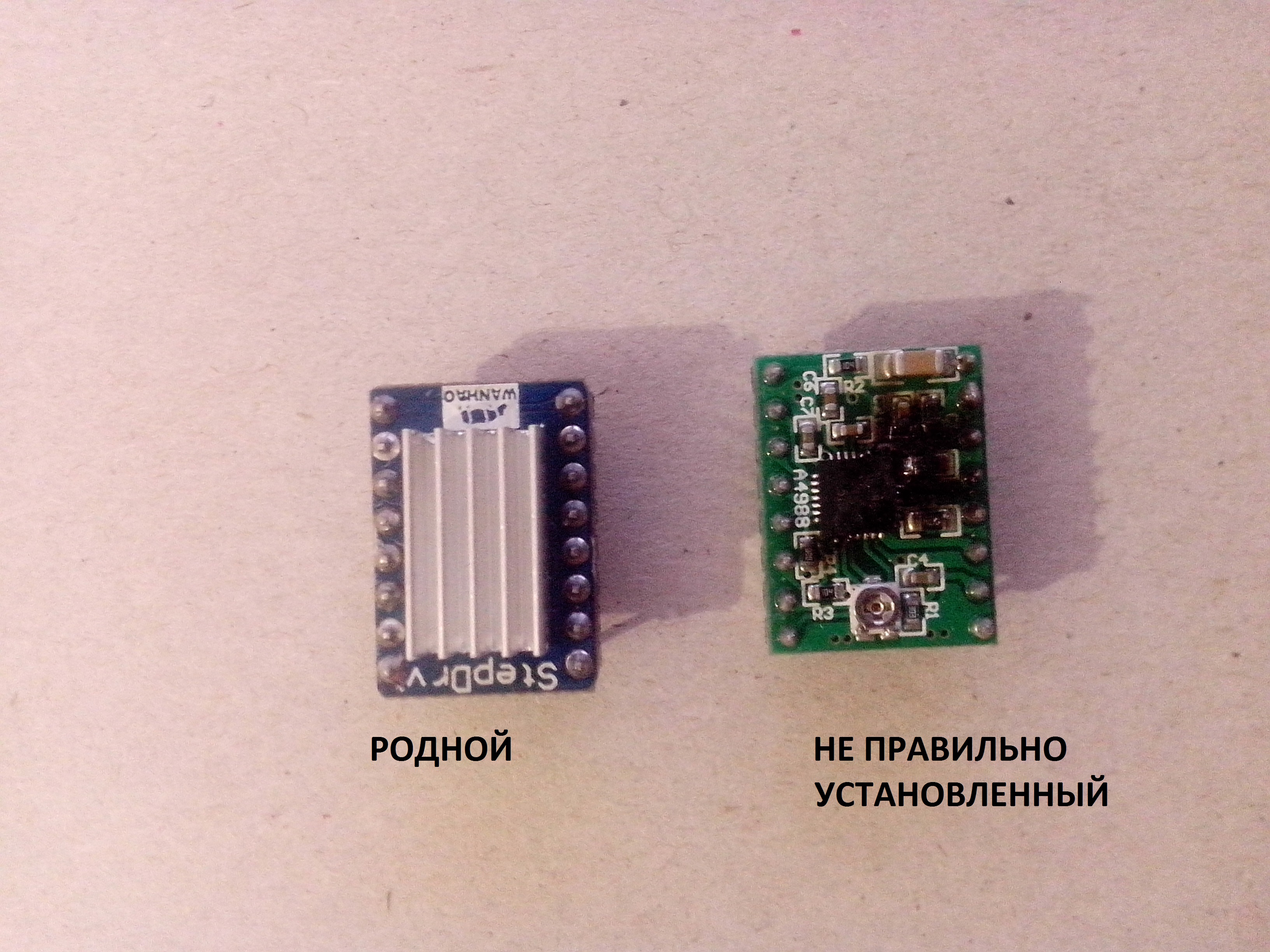

AragamiRonin писал(а):Вот новый и оригинальный драйвера

Плохо, на оригинале нет обозначения ножек. Новый драйвер не подойдёт.
Вообще то здесь уже была тема про Wanhao duplicator 4(всё больше он мне не нравится) но тогда не поднимался вопрос о драйверах.
Что сделал я и как было у меня, заказал мать, драйвера на Али, когда всё пришло плата установилась. А драйвера я заказывал без паянных ножек. Думал переверну драйвер(на оригинале тоже есть обозначение ножек) и всё встанет как положено, поставил, принтер расстояние мерил х2.
Вообщем, когда стали смотреть схему печатки оригинала и не родного драйвера то оказались схемы разные.
Чтоб не заказывать родные и ещё ждать, пришлось сдувать со старых и новых драйверов чипушки и менять их. Работа трудоёмкая, но мне делал друг(дай бог ему здоровья).
Если у Вас нет такого друга, переворачивайте Али, ищите родные драйвера(они значительно дороже). Так что вот так.

у меня стояла родная, она сгорела, я купил плату MakerBot
И теперь я хочу запустить ее. Драйвера хочу поставить вот такие (фиолетовый)

Вот на картинке с Али эта плата с установленными такими (фиолетовыми) драйверами, или я ошибаюсь и они там не такие?

Там вроде бы ни чего не перепаяно, хотя может я ошибаюсь.

AragamiRonin писал(а): я купил плату MakerBot

AragamiRonin писал(а):но более полную от MakerBot replicator dual

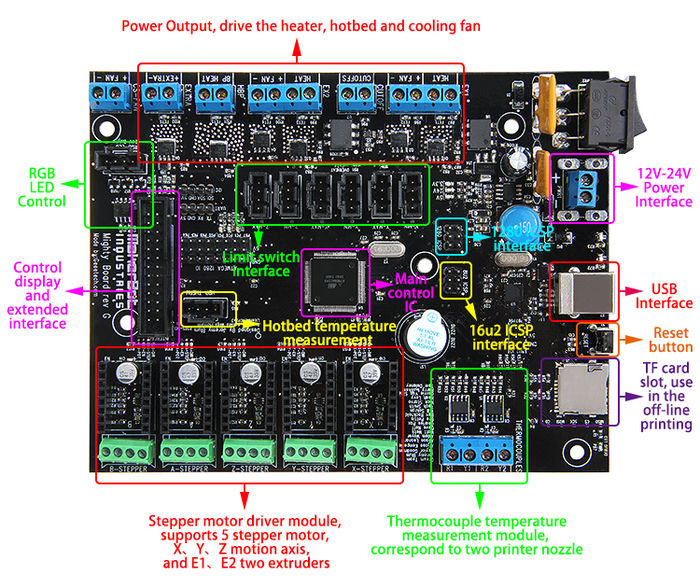

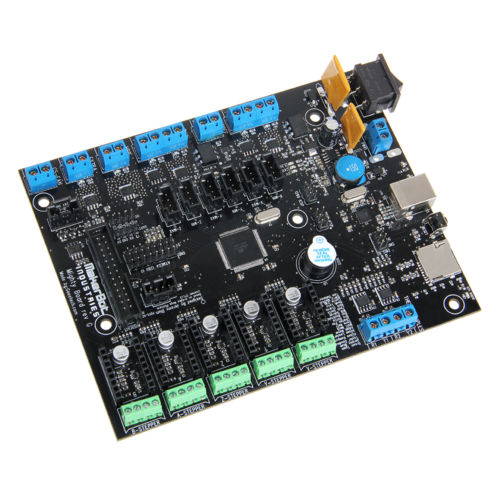

Перечитал тему, про плату Вам напели оригинальная для MakerBot replicator dual примерно вот такая http://ru.aliexpress.com/store/product/ ... 19501.html

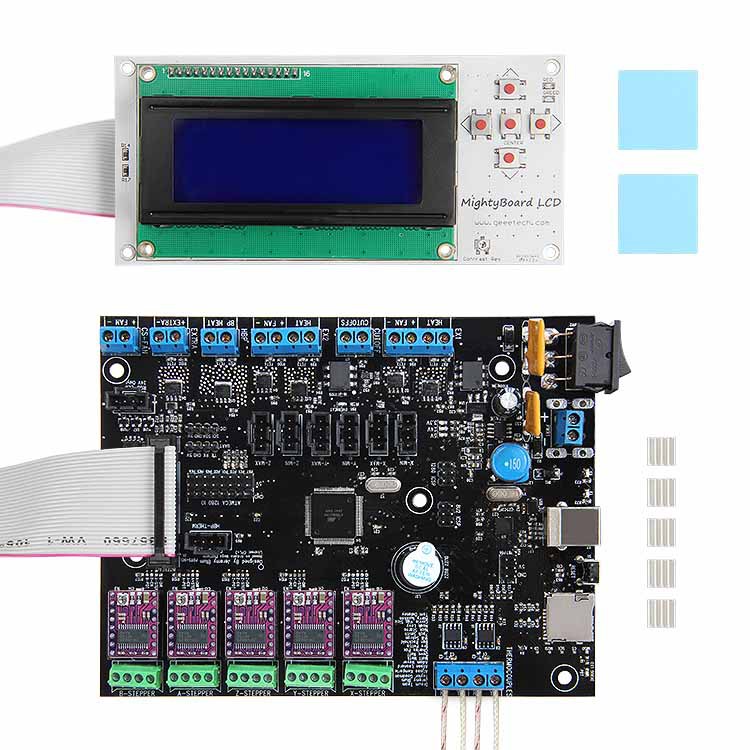

Драйвера, которые Вы купили подходят для ардуины, на плату MakerBot точно не подойдут. Правильные драйвера должны быть такие http://ru.aliexpress.com/item/3D-printe ... 12707.html
Ищите в нете принципиалку для купленной Вами платы там и найдёте какие должны быть драйвера.

Я думал она MakerBot, так как на ней так и написано. Но она является Geeetech MakerBot (Китайская)

Добавлено спустя 2 минуты 47 секунд:
Поставил на нее (обесточенную) DRV8825 чтобы надписи соответствовали (EN, DIR) и прозвонил. Все соответствует.

AragamiRonin писал(а):Поставил на нее (обесточенную) DRV8825 чтобы надписи соответствовали (EN, DIR) и прозвонил. Все соответствует.

Экспериментируйте, это Ваша же плата.
Вот нашёл у себя кое что сверяйте со своей может поможет.

Я менял на Дупликаторе4 плату на makerbot'овскую.
У оригинального дупликатора все контакты перевернуты, и датчики температуры с нагревателями местами поменяны. В общем, все зеркально сделали. Где-то я писал на этом форуме об этом кажется.

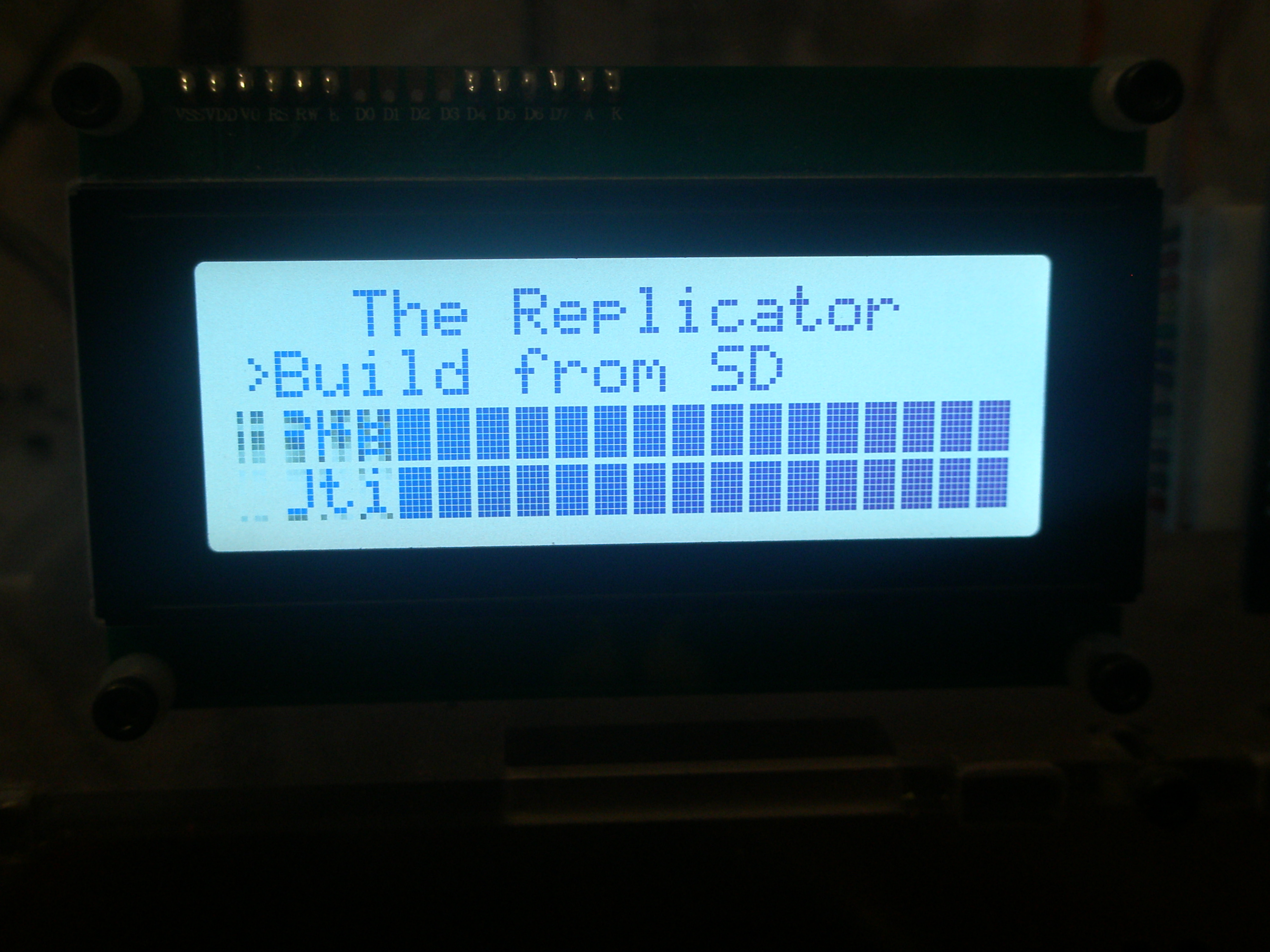

Вроде включается, но вот такая штука с экраном

У меня весь экранчик был в кракозябрах. Поскольку в электронике я не силен, то ничего лучше, чем просто целиком заменить на новый, не придумал.

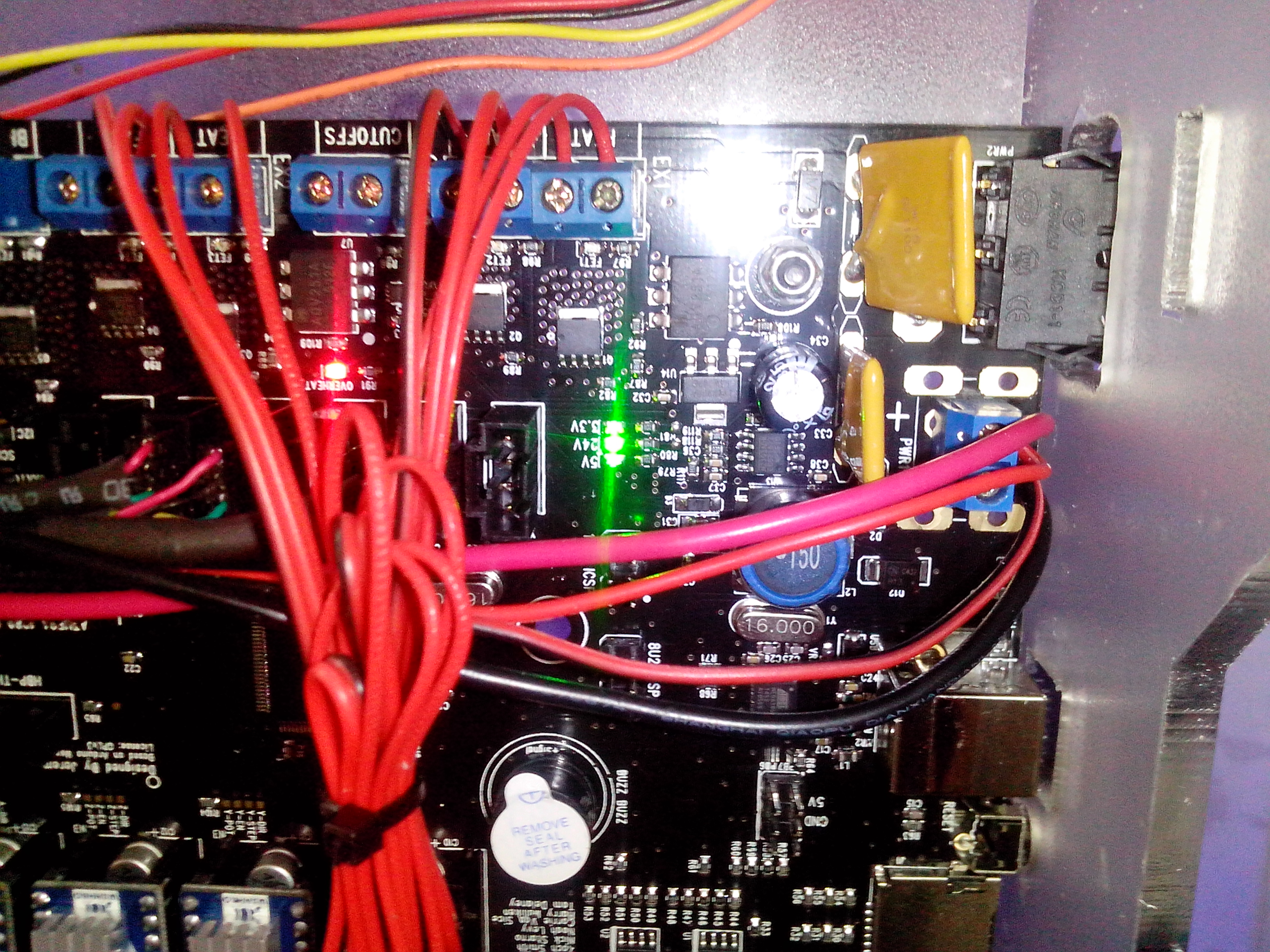

Принтер запустился на родном моторе (ось Х). Хотя экран все еще пашет на половину. Но вроде выявилась то ли еще одна проблема, то ли причина всех пред идущих проблем. А именно на материнскую плату питание приходит с блока питания, вместо 20-24В, идет 17,2В
