3d принтер EXA3DCUBE PRO

Сообщение igorlab » 30 ноя 2015, 19:45

Прииветствую!
В этой теме хотел бы поделиться сборкой, настройкой и модернизацией китайского набора деталей который должен превратиться в 3d принтер EXA3DCUBE PRO.
Принтер у меня первый, технического образования нет (образование естественно-научное - химик) поэтому прошу сильно не пинать и помощи в настройке :)
Итак, отправляет его продавец в уже частично собранном виде, хоть набор и был доставлен DHL, но по дороге некоторые детали сломались, в частности держатели степперов Х и У, но суперклей делает свое дело. Причина поломки в том, что собранные детали просто лежали в коробке без дополнительной упаковки и бились друг о друга :) на сборку чтобы склеить поломанное, собрать, подключить, включить и всем пошевелить ушло 4 часа - радости конечно было огромное количество - как и ужаса от кучи проводов :)
провода...

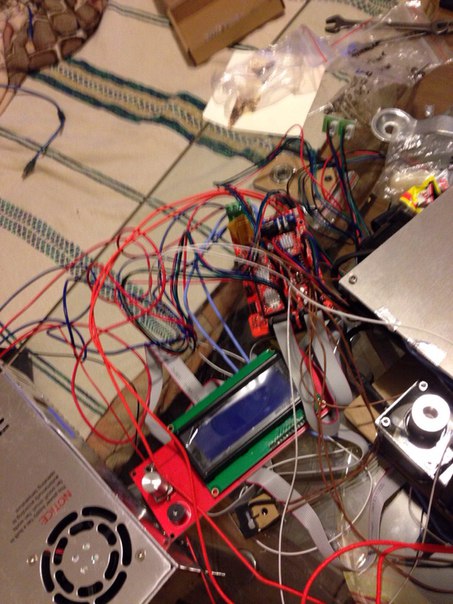

После подключения обнаружились проблемы - не грелся хитер хотэнда и стол, хотя напряжение подавалось - оказалось что провода этих деталй были просто перебиты... в общем поскручивал на клемники пока продавец отправил тем же DHL новые запчасти. Теперь на столе стоял полностью рабочий, но совершенно не откалиброванный принтер :) Температура стола и хотэнда регулируется оотлично без "проскоков", но подогрев стола - силиконовый провод - слабоват, для прогрева до 100 оС надо минимум 15 минут.
Чтобы не соблазнять своих кошек решил все разобрать и провести проводку в трубках (под рукой были термоусадочные) чтобы ничего не торчало и выглядело аккуратней,

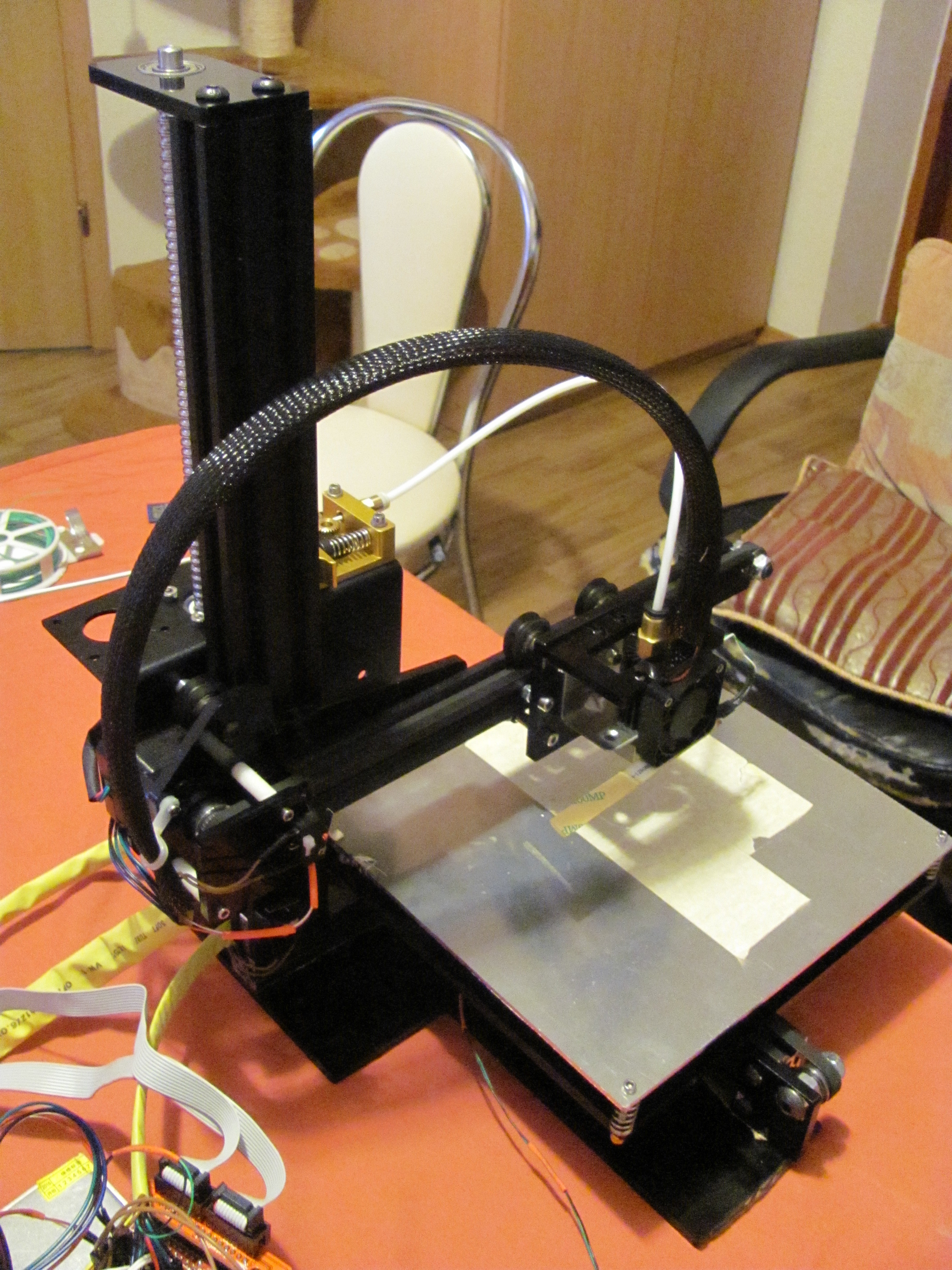

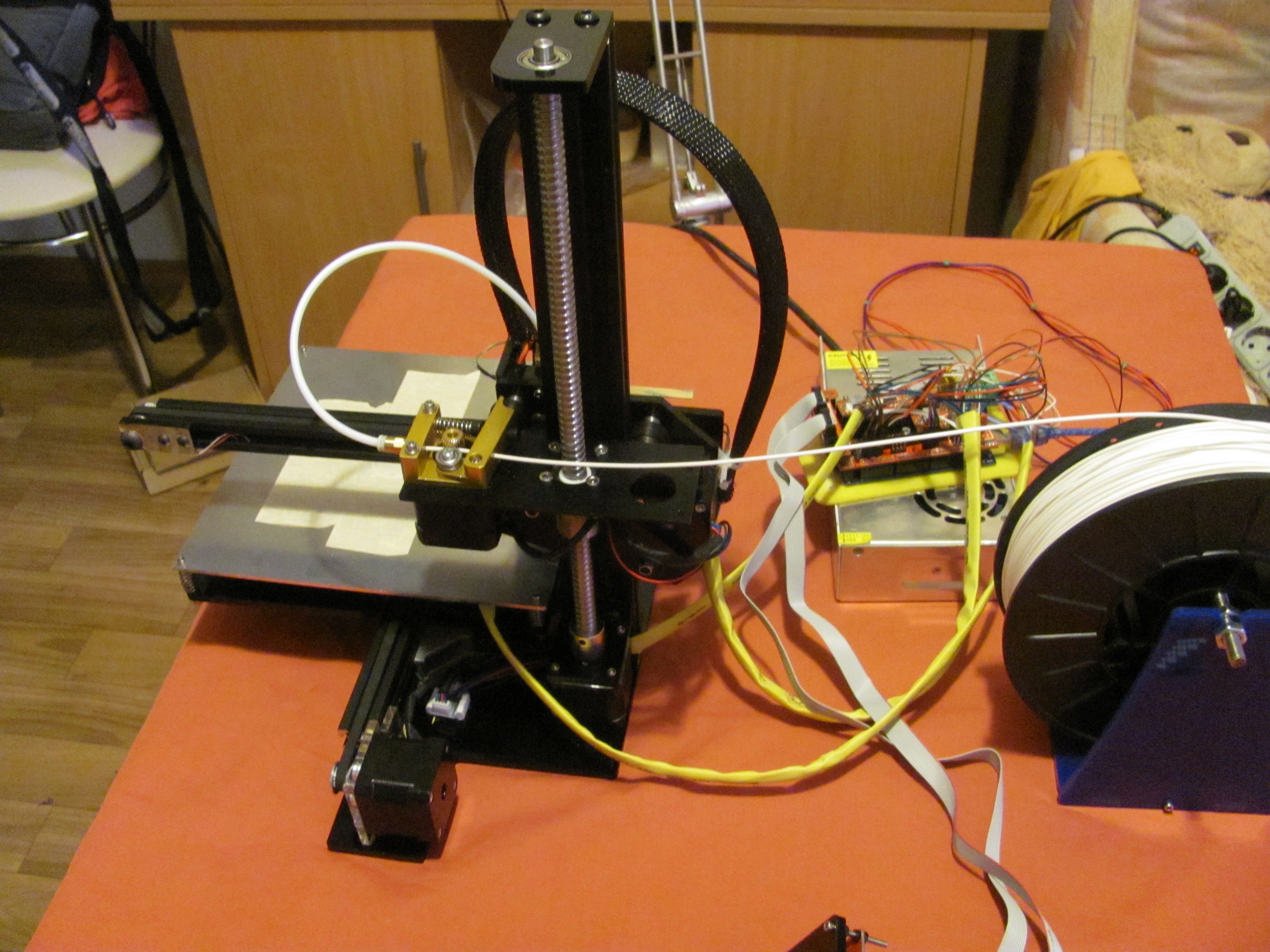

общий вид 1

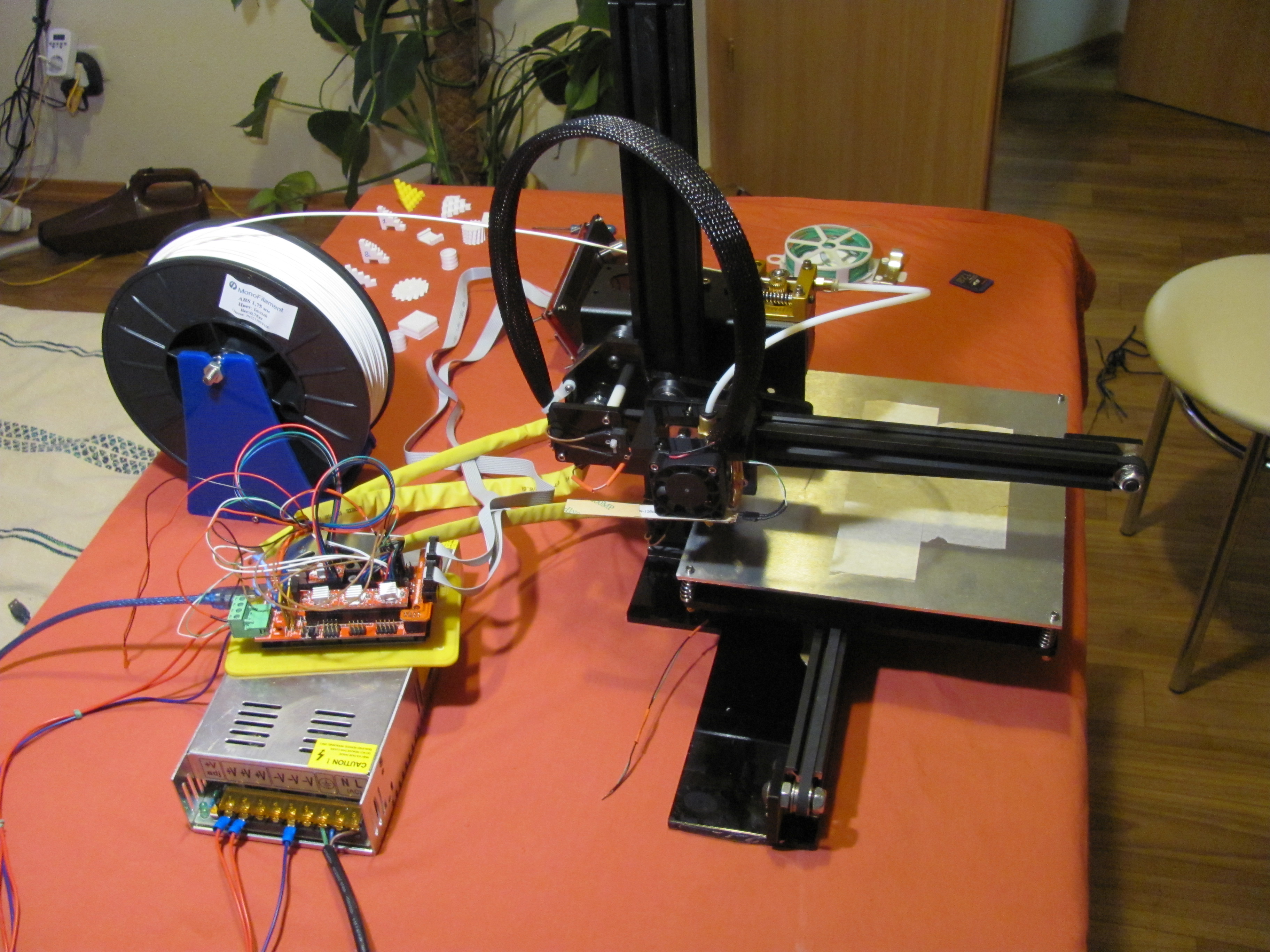

общий вид 2
общий вид 3

а заодно и немного модернизировать моего 3д друга - сделал разводку на концевики в макс положении (после пары неприятных моментов), подвел провода к экструдеру для кулерра обдува модели и сделал подсветку области печати из светодиодной ленты.

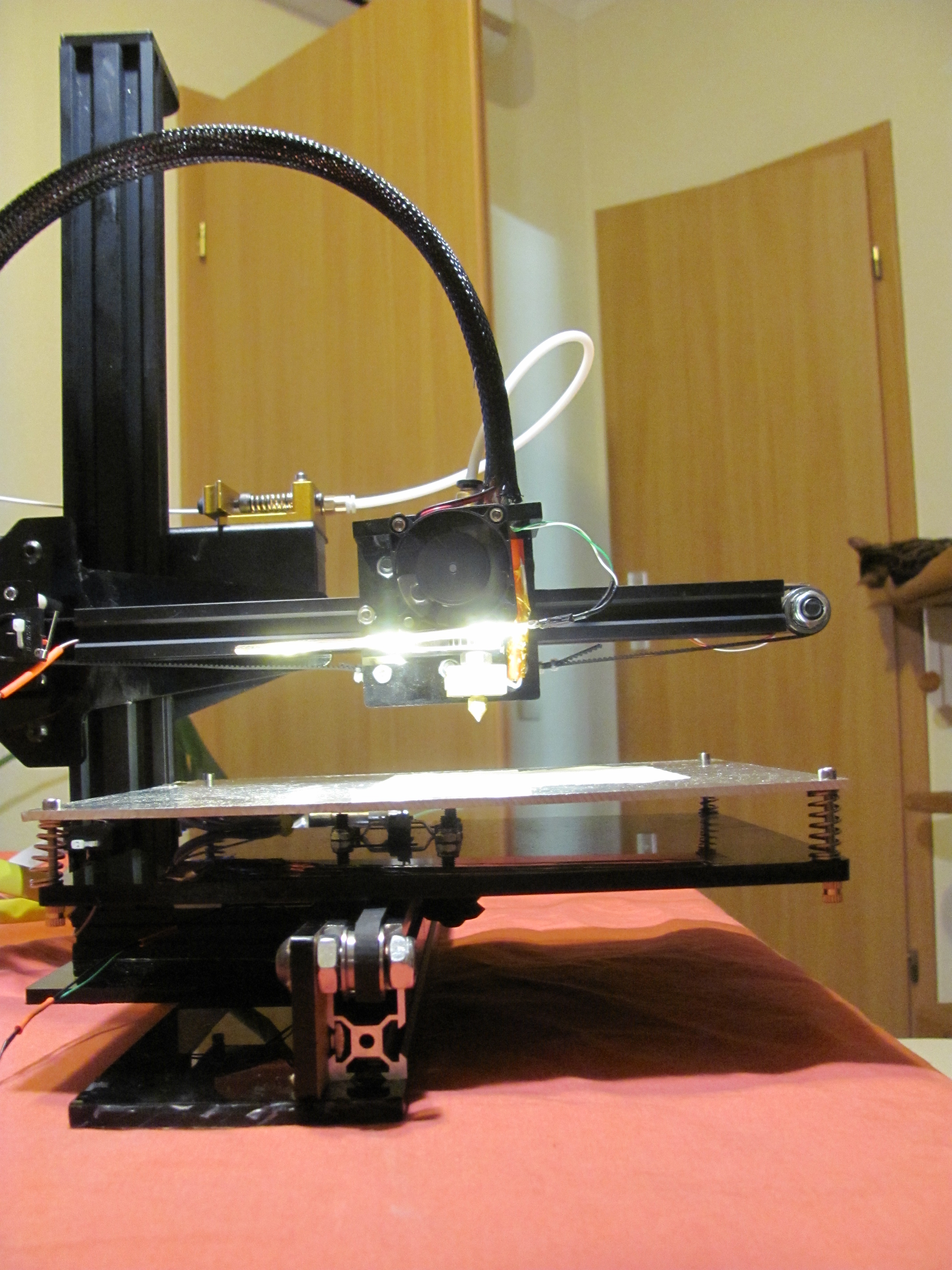

подсветка

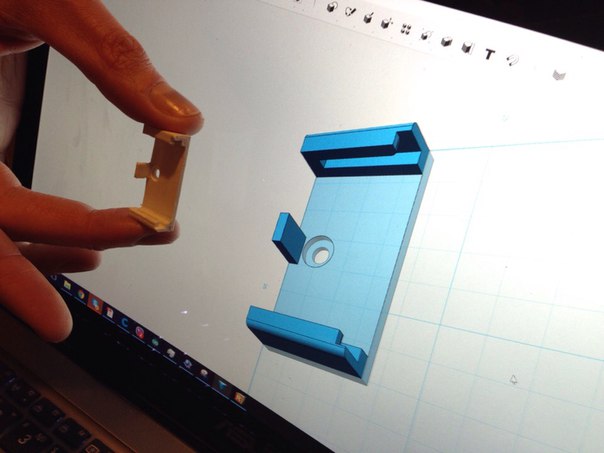

для крепления плат коннекторов шаговиков распечатал простенькие держатели

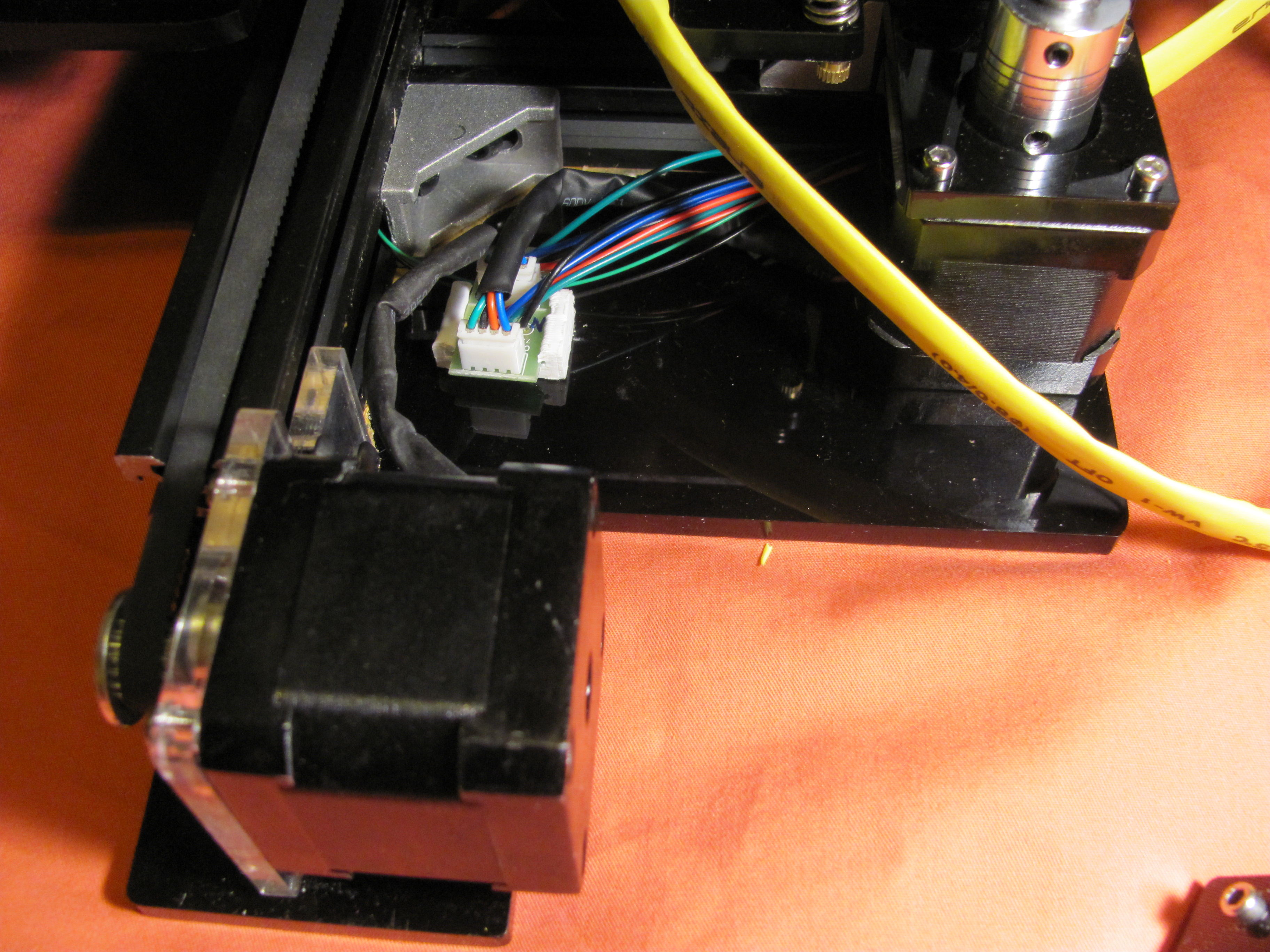

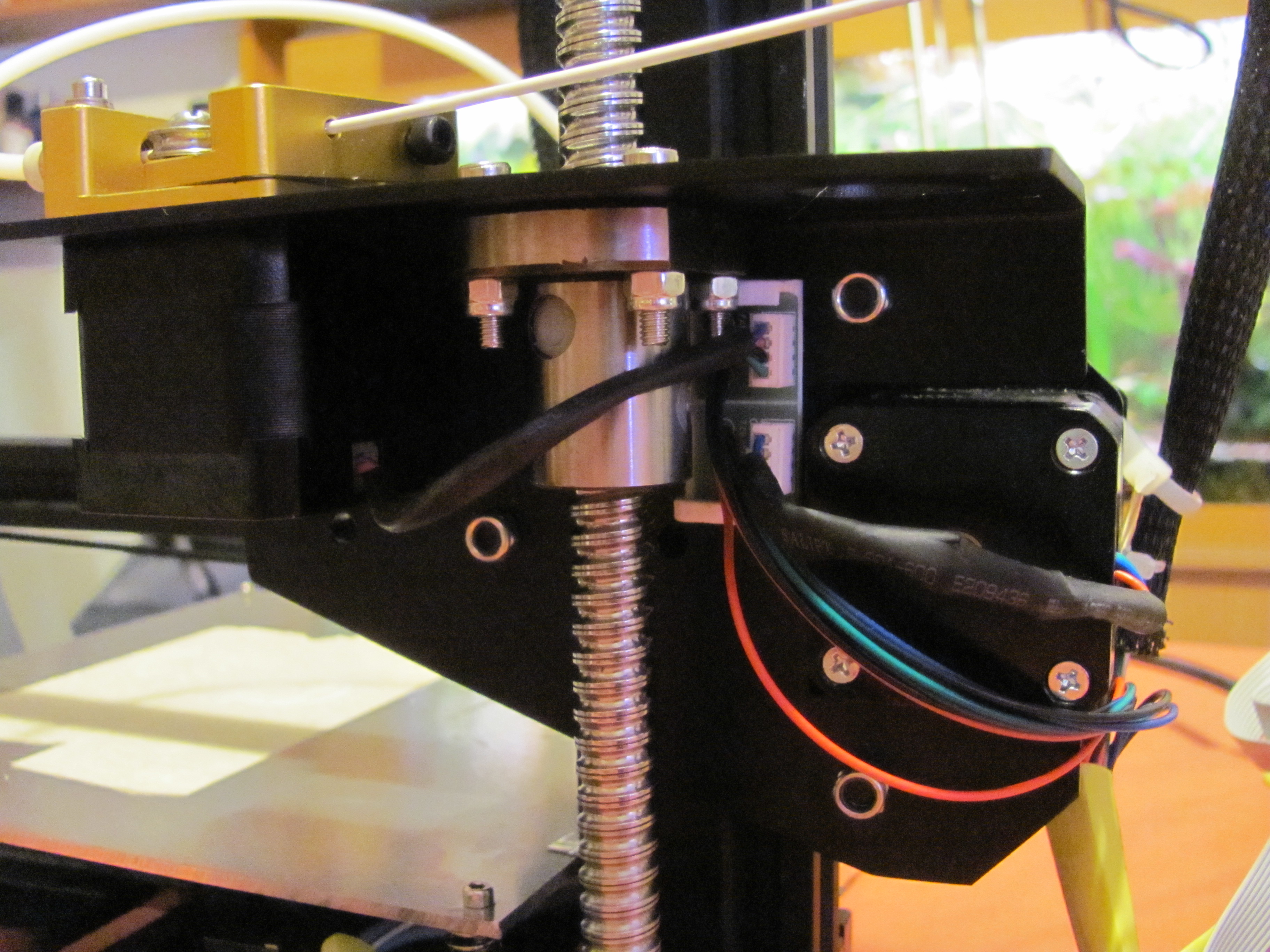

держатель коннектора z
держатель коннектора xy
держатель

Движение по всем осям на роликах - не очень надежно имхо... в будущем хо заменить на линейные направляющие.

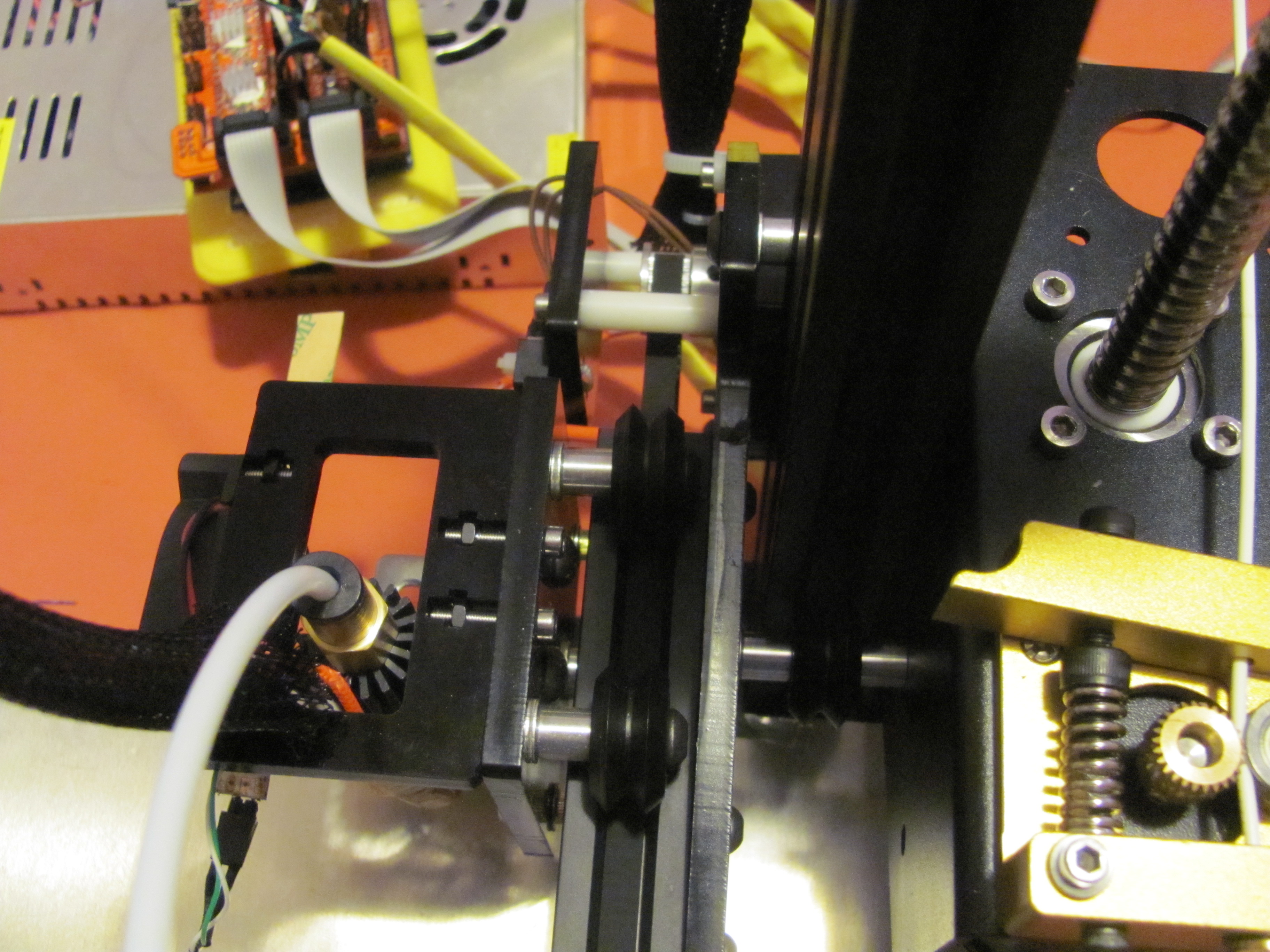

ролики Х

Продавец по ошибке в прошивке сделал константы под движки 1.8, а по факту стояли 0.9 град/шаг (I=1.2A), после перепрошивки они стали пищать - хотя до этого двигал и все было норм... начал баловаться с подстроечным резистором, вроде не пищат, но теперь сильно греются... пока ставлю кулера, но боюсь что все равно сгорят...

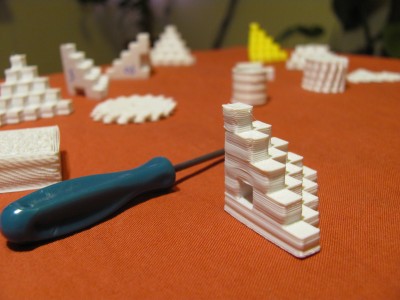

первые пробные печати - не очень успешны - сначала из-за не зажатой шестеренки на Х было смещение слоев - но для новичка это не было очевидно...

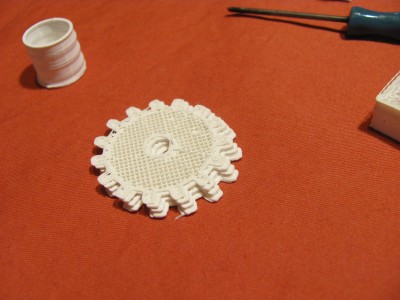

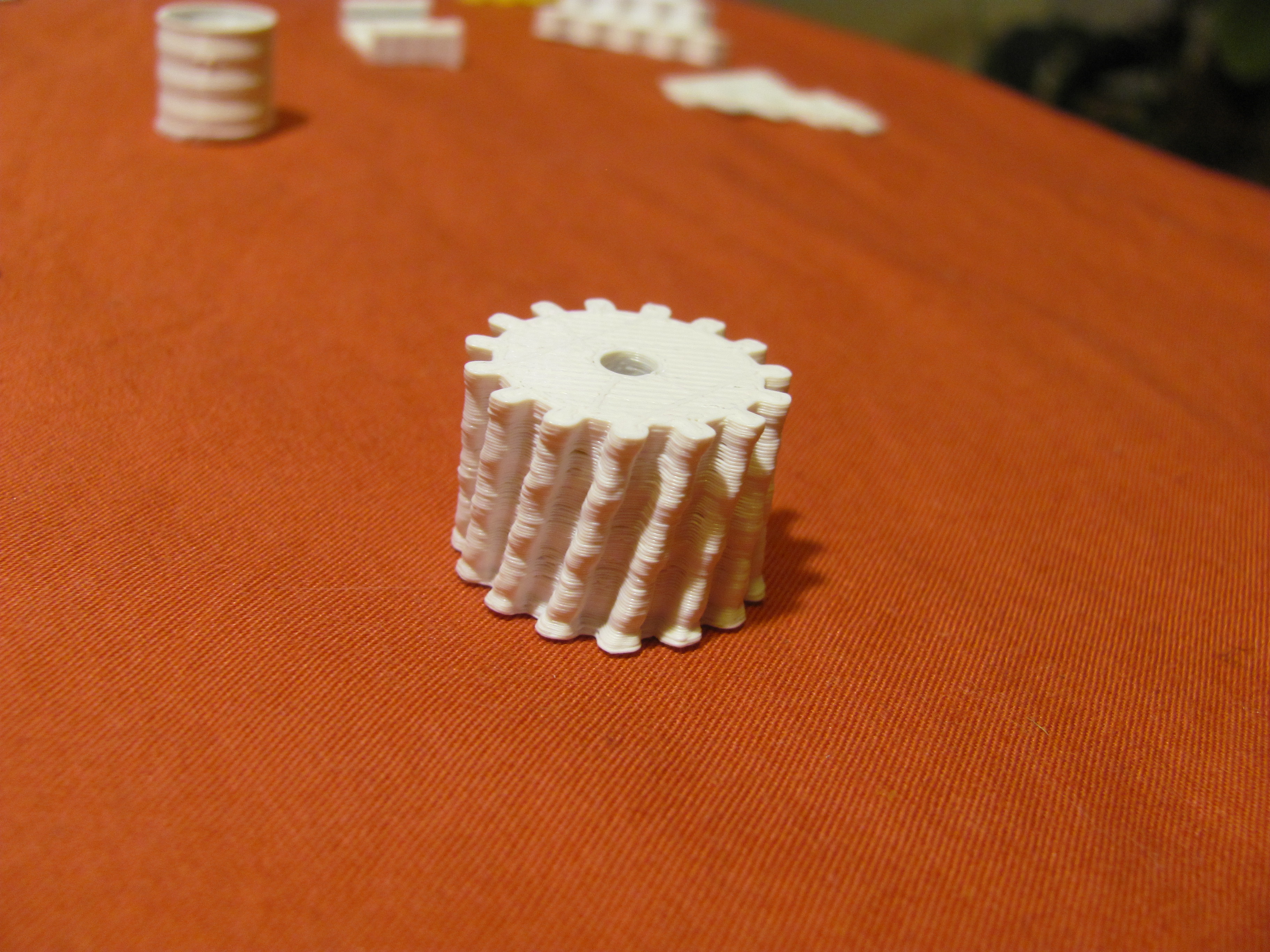

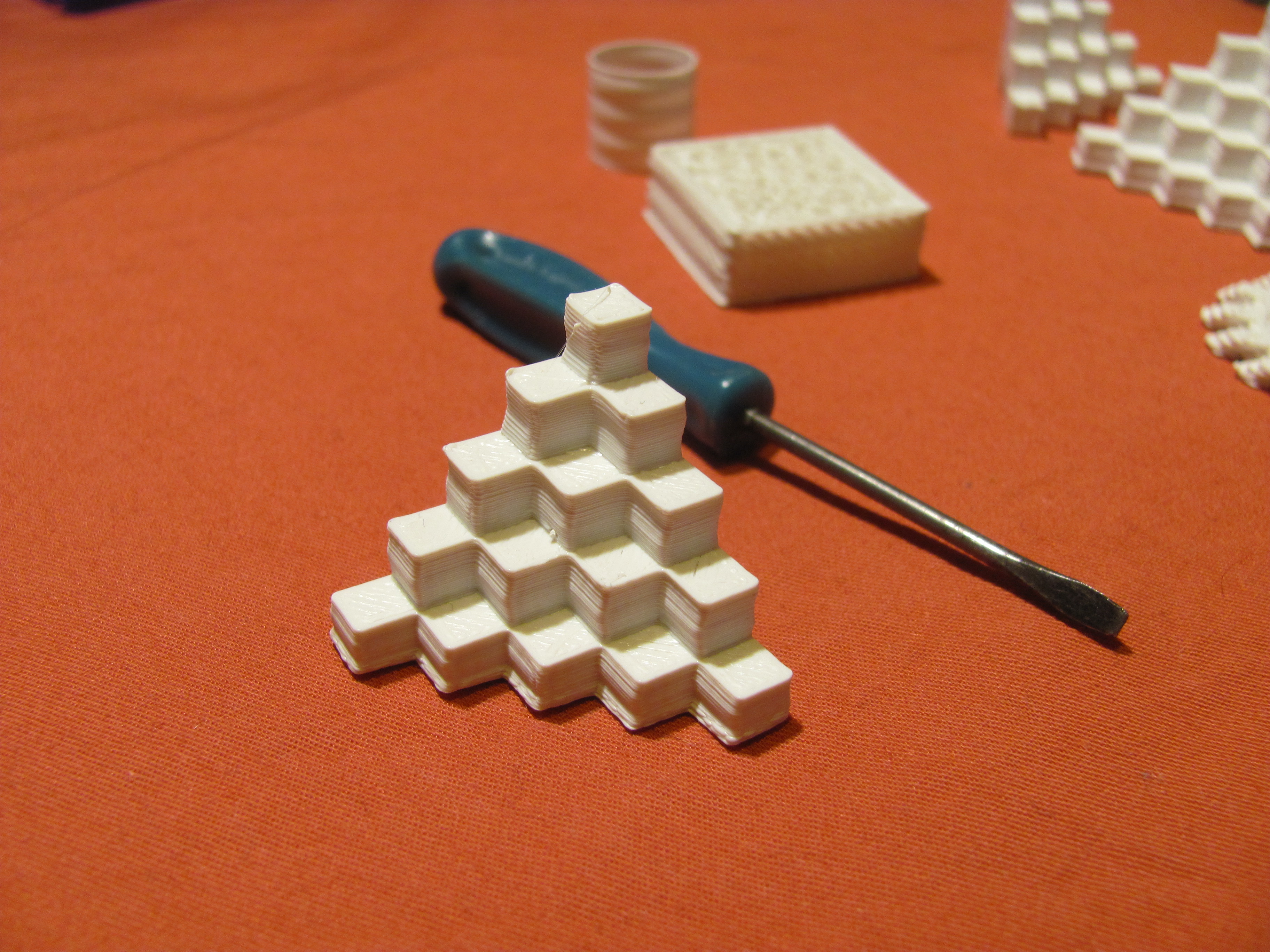

смещение Х

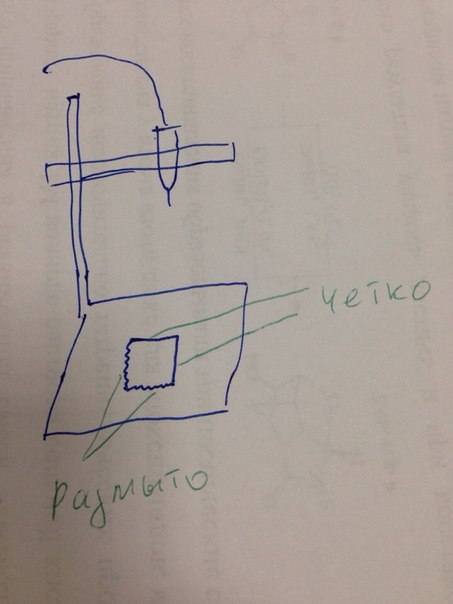

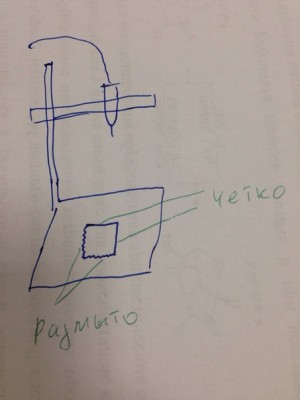

после устранения смещения по Х появилось смещение по У - шестерня была зажата хорошо, видимо не хватало тока - подкрутил подстроечный резистор и вроде пропало, осталось то, что побороть пока не смог - со стороны минимума по Х и максимума по У очень не точная печать :( с температурой ковырялся, печатаю на скорости 75-80% - что с этим делать в нете пока не нашел, два дня подпорченного настроения, но я понимаю что ни я первый, ни я последний, надеюсь что эти деффекты это не недостатки моей кострукции принтера и я все же смогу этот "косяк" побороть.

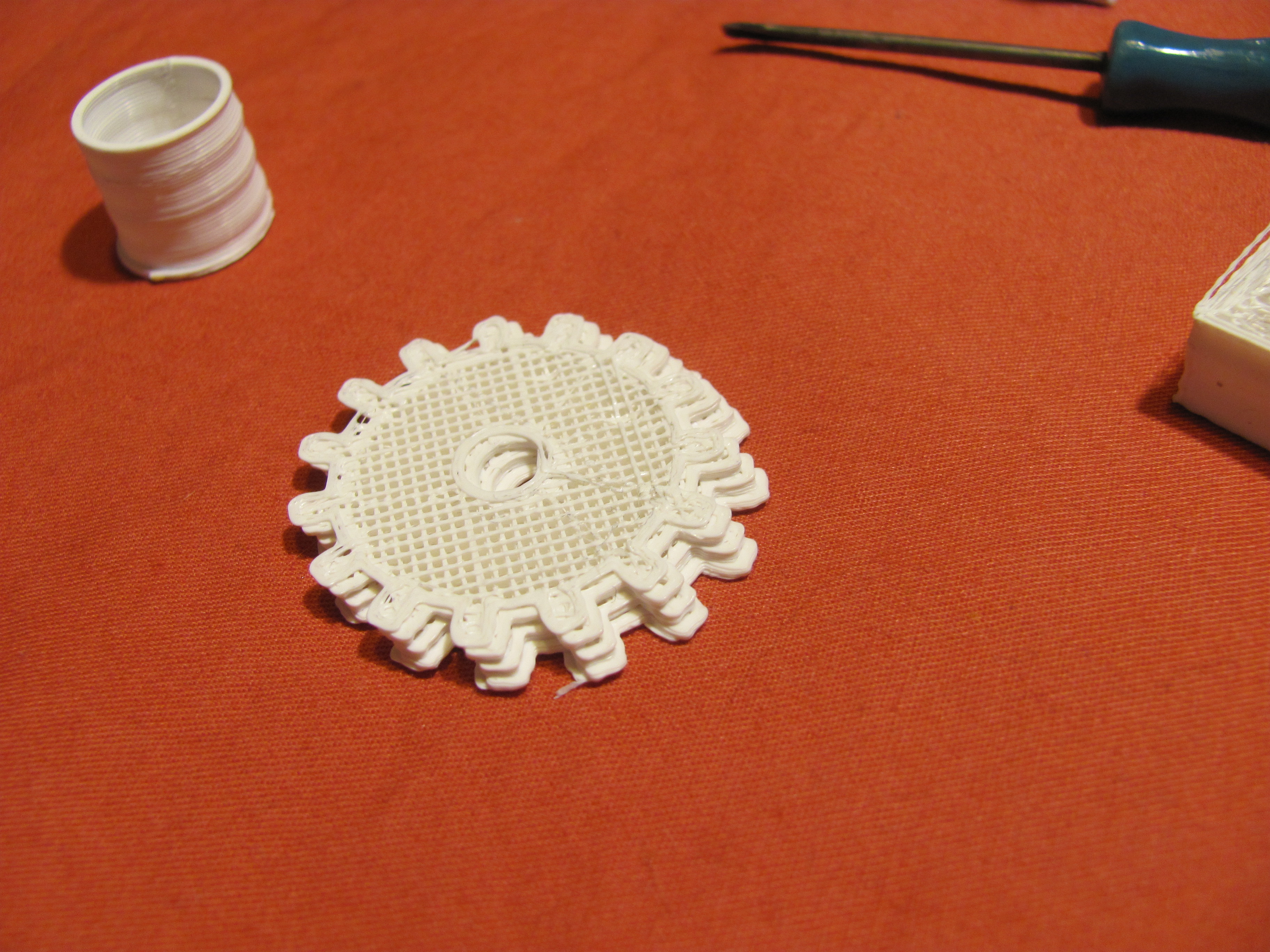

косяк

пластик АБС, Э 220-235 оС, стол 80-90 оС, скорость печати 75-80%

Сейчас думаю как подключить обдув модели к второму выходу хотэнда и про вот такую штуку http://3dtoday.ru/blogs/brokly/fan-extender-what-is-it-/ для кулеров охлаждения:
Заранее спасибо за советы
Аватара пользователя
igorlab

Сообщения: 185
Зарегистрирован: 30 окт 2015, 19:08

Re: 3d принтер EXA3DCUBE PRO

Сообщение RomanST77 » 30 ноя 2015, 20:23

Что-то распечатанные детальки штормит сильно. Я бы еще раз проверил жесткость конструкции, люфты, натяжение ремней...
Аватара пользователя
RomanST77

Сообщения: 247
Зарегистрирован: 02 фев 2015, 01:42

Re: 3d принтер EXA3DCUBE PRO

Сообщение igorlab » 01 дек 2015, 11:47

RomanST77, была одна деталька распечатана ровно со всех сторон, после этого действительно снимал стол и хотэнд - видимо не правильно натянул ремни. по крайней мере надеюсь на это :) каркас не разбирал.
Аватара пользователя
igorlab

Сообщения: 185
Зарегистрирован: 30 окт 2015, 19:08

Re: 3d принтер EXA3DCUBE PRO

Сообщение igorlab » 22 дек 2015, 01:10

после замены всех пластиковых деталей принтера на металлические (продавец прислал без спора) качество печати намного улучшилось! теперь жду рельсовые направляющие, хо сделать серьезный апгрейд принтера :)
при печати намучился и с белым и с синим скотчем - сильно коребило модель, в итоге плюнул и заказал с Китая каптон (20 см 460 грн), но выяснилось что просто смазанный ацетоновым раствором пластика стол отлично держит модель :)
Аватара пользователя
igorlab

Сообщения: 185
Зарегистрирован: 30 окт 2015, 19:08

Re: 3d принтер EXA3DCUBE PRO

Сообщение Myp » 22 дек 2015, 11:03

хе
буквально недавно тут кто-то на форуме покупал этот принтер у "начинающего отечественного производителя" под видом отечественной разработки))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3d принтер EXA3DCUBE PRO

Сообщение ivasi » 22 дек 2015, 11:36

Myp, тот на рельсах был? а этот на роликах и качество печати у того получше.
ivasi

Сообщения: 137
Зарегистрирован: 21 окт 2014, 16:14

Re: 3d принтер EXA3DCUBE PRO

Сообщение igorlab » 20 янв 2016, 14:00

всем привет :) немного апгрейдил принтер - на оси Х и У поставил рельсовые направляющие MGN9, 9мм как раз ложится в скос профиля предназначенного для роликов, но подложенные шайбы решили эту проблемку :)

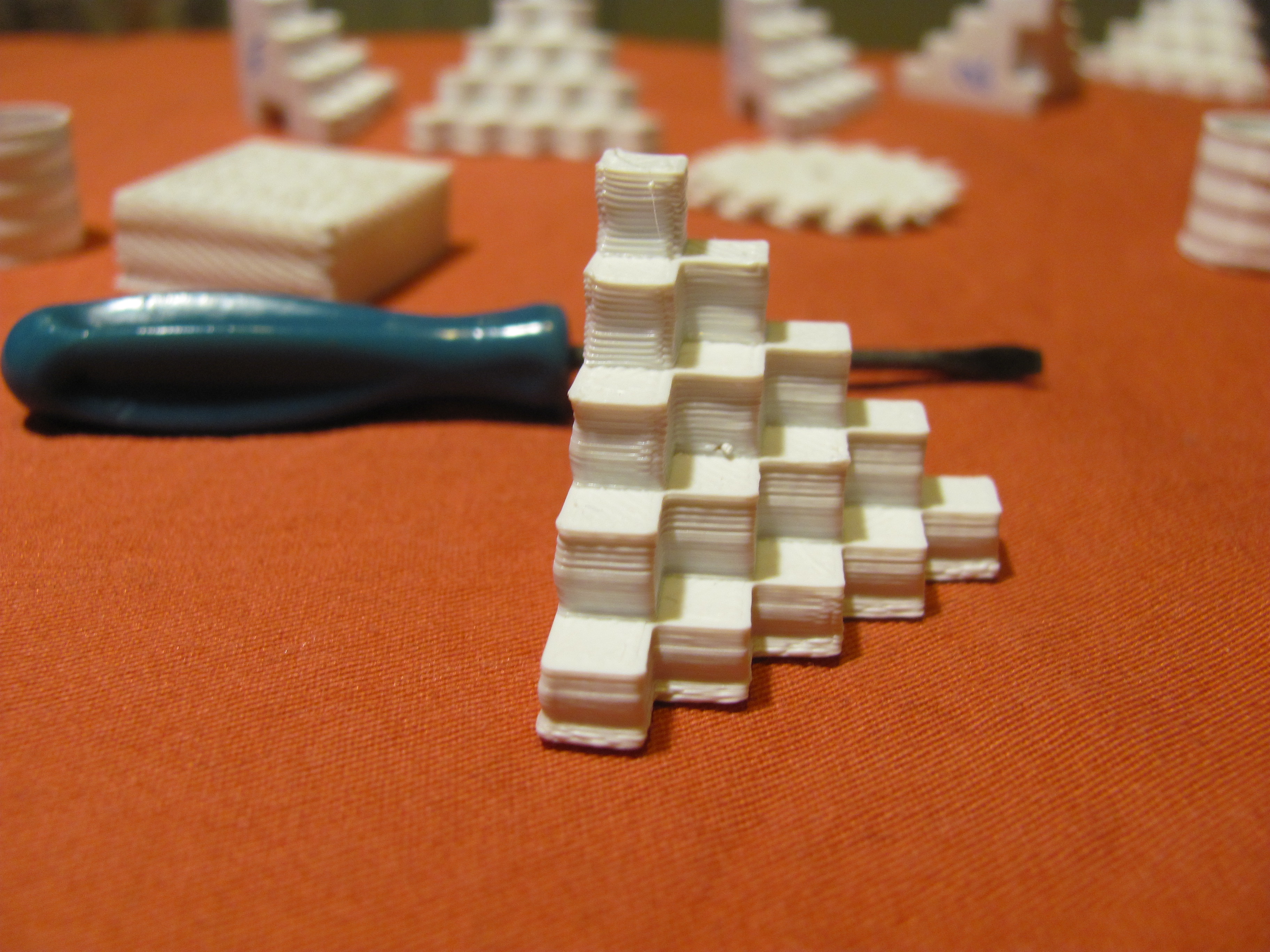

качество печати ЗНАЧИТЕЛЬНО улучшилось, значительно сократилось время, раньше 5мм пирамидкка печаталась 25 минут, теперь 14, изменились и звуки :) ось х при перемещении по прежнему осталась практически беззвучной, а вот ось У теперь двигается с характерным шумом "робота", не могу понять в чем прикол.

Изображение Изображение Изображение Изображение качество фото не очень, но суть видно
Значительно увеличил скорости.
настройки для печати на роликах:
Код: Выделить всёРазвернуть
#define DEFAULT_AXIS_STEPS_PER_UNIT   {160, 160, 1600, 188.26}  // default steps per unit for Ultimaker for 0.9. for 1.8 value 80
#define DEFAULT_MAX_FEEDRATE          {500, 500, 5, 25}    // (mm/sec)
#define DEFAULT_MAX_ACCELERATION      {900,900,100,8000}    // X, Y, Z, E maximum start speed for accelerated moves. E default values are good for Skeinforge 40+, for older versions raise them a lot.
#define DEFAULT_ACCELERATION          450    // X, Y, Z and E max acceleration in mm/s^2 for printing moves
#define DEFAULT_RETRACT_ACCELERATION  450   // X, Y, Z and E max acceleration in mm/s^2 for retracts

// The speed change that does not require acceleration (i.e. the software might assume it can be done instantaneously)
#define DEFAULT_XYJERK                10.0    // (mm/sec)
#define DEFAULT_ZJERK                 0.4     // (mm/sec)
#define DEFAULT_EJERK                 1.0    // (mm/sec)

настройки для печати на рельсах:
Код: Выделить всёРазвернуть
#define DEFAULT_AXIS_STEPS_PER_UNIT   {160, 160, 1600, 188*50/49}  // default steps per unit for Ultimaker for 0.9. for 1.8 value 80
#define DEFAULT_MAX_FEEDRATE          {600, 600, 5, 25}    // (mm/sec)
#define DEFAULT_MAX_ACCELERATION      {3000,3000,400,8000}    // X, Y, Z, E maximum start speed for accelerated moves. E default values are good for Skeinforge 40+, for older versions raise them a lot.
#define DEFAULT_ACCELERATION          2000    // X, Y, Z and E max acceleration in mm/s^2 for printing moves
#define DEFAULT_RETRACT_ACCELERATION  2000   // X, Y, Z and E max acceleration in mm/s^2 for retracts

// The speed change that does not require acceleration (i.e. the software might assume it can be done instantaneously)
#define DEFAULT_XYJERK                20.0    // (mm/sec)
#define DEFAULT_ZJERK                 0.4     // (mm/sec)
#define DEFAULT_EJERK                 1.0    // (mm/sec)


кстати - как называется программка для определения максимальных ускорений?

Так же решил разобрать хотэнд (потому что через резьбу сопла подтекал пластик) и сломал трубку М6 с внутренним диаметром 4 мм - которая соединяет термобарьер и блок с нагревателем :( - никогда не пытайтесь разбирать холодный экструдер с подтекшим пластиком :( хорошо что сверху в радиаторе вкручена такая же трубка - поменял их местами - сверху обломанного огрызка оказалось вполне достаточно. хоть старый и реанимировал, но все же заказал e3d v6
Аватара пользователя
igorlab

Сообщения: 185
Зарегистрирован: 30 окт 2015, 19:08

Re: 3d принтер EXA3DCUBE PRO

Сообщение setar » 20 янв 2016, 15:02

igorlab писал(а):кстати - как называется программка для определения максимальных ускорений?

QtMarlin
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3d принтер EXA3DCUBE PRO

Сообщение icehardy » 20 янв 2016, 15:21

только вот концевиков кажись 6 штук ей нужно
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: 3d принтер EXA3DCUBE PRO

Сообщение setar » 20 янв 2016, 15:40

да, обязательно, она по ним детектирует факт срыва
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 3d принтер EXA3DCUBE PRO

Сообщение igorlab » 20 янв 2016, 17:36

спасибо! отлично что дополнительно установил макс-концевики) осталось только настроить прошивку на работу с 6ю концевиками...

Добавлено спустя 1 час 13 минут 31 секунду:
кстати - решил проблему с подогревом стола - раньше максимальная температура была около 100 оС и ждать ее надо было очень долго. для исправления этого недостатка помимо теплоизоляции короковым ковриком и алюминевой фольгой по совету девушки с форума поднял напряжение питания всей платы до 13.5 вольт - теперь свободно нагревается до 115, причем гораздо быстрее. Данной температуры вполне хватает чтобы модель не деформировало.
Также, немного изменил алгоритм - сначала стол прогревается до 80 оС после чего включается подогрев экструдера и включается нагрев стола до 115 оС - так время прогрева значительно сокращается.
Код: Выделить всёРазвернуть
; Default start code
G28 ; Home extruder
G1 Z15 F{Z_TRAVEL_SPEED}
M107 ; Turn off fan
G90 ; Absolute positioning
M82 ; Extruder in absolute mode
{IF_BED}M190 S80 ;прогрев до 80
; Activate all used extruder
{IF_EXT0}M104 T0 S{TEMP0}
M140 S{BED} ; прогрев до заданной температуры
G92 E0 ; Reset extruder position
; Wait for all used extruders to reach temperature
{IF_EXT0}M109 T0 S{TEMP0}
Аватара пользователя
igorlab

Сообщения: 185
Зарегистрирован: 30 окт 2015, 19:08

Re: 3d принтер EXA3DCUBE PRO

Сообщение igorlab » 30 янв 2016, 01:54

Привет всем :) очередной небольшой апгрейд - новые, более мощные движки http://cnc.prom.ua/p35093502-shagovyj-dvigatel-17hs8401.html правда и более шумные. Еще, по совету форумчанина, чтобы не возникало вращательного момента, на ось У добавил еще одну рельсу - теперь тяга находится между двумя рельсами и стол не "крутит". правда уголки пластмассовые, с мебельного магаза, - очень долго пришлось юстировать планарность и соосность.
Изображение Изображение Изображение
Аватара пользователя
igorlab

Сообщения: 185
Зарегистрирован: 30 окт 2015, 19:08

Re: 3d принтер EXA3DCUBE PRO

Сообщение Duhas » 30 янв 2016, 08:40

в принципе можно было поставить широкую рельсу одну. я думаю хватило бы.
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: 3d принтер EXA3DCUBE PRO

Сообщение Alexus12 » 30 янв 2016, 11:29

А что рельсы действительно так хороши, что стараются на них все сделать? В них что нет люфтов вообще?
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + Duet2 WiFi v1.03 (MKS Clone) + 4 x (E3D V6 1,75 мм (боуден)) ToolChanger (в процессе эксплуатации)
Alexus12

Сообщения: 1132
Зарегистрирован: 18 дек 2014, 01:43

Re: 3d принтер EXA3DCUBE PRO

Сообщение Zusul86 » 30 янв 2016, 13:49

Alexus12 писал(а):В них что нет люфтов вообще?

У брендовых с преднатягом его нет, но они и ездят туго. А у никак не нормированной безымянной китайщины люфты могут быть любыми, хоть ты короткие каретки ставь хоть длинные...
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров
