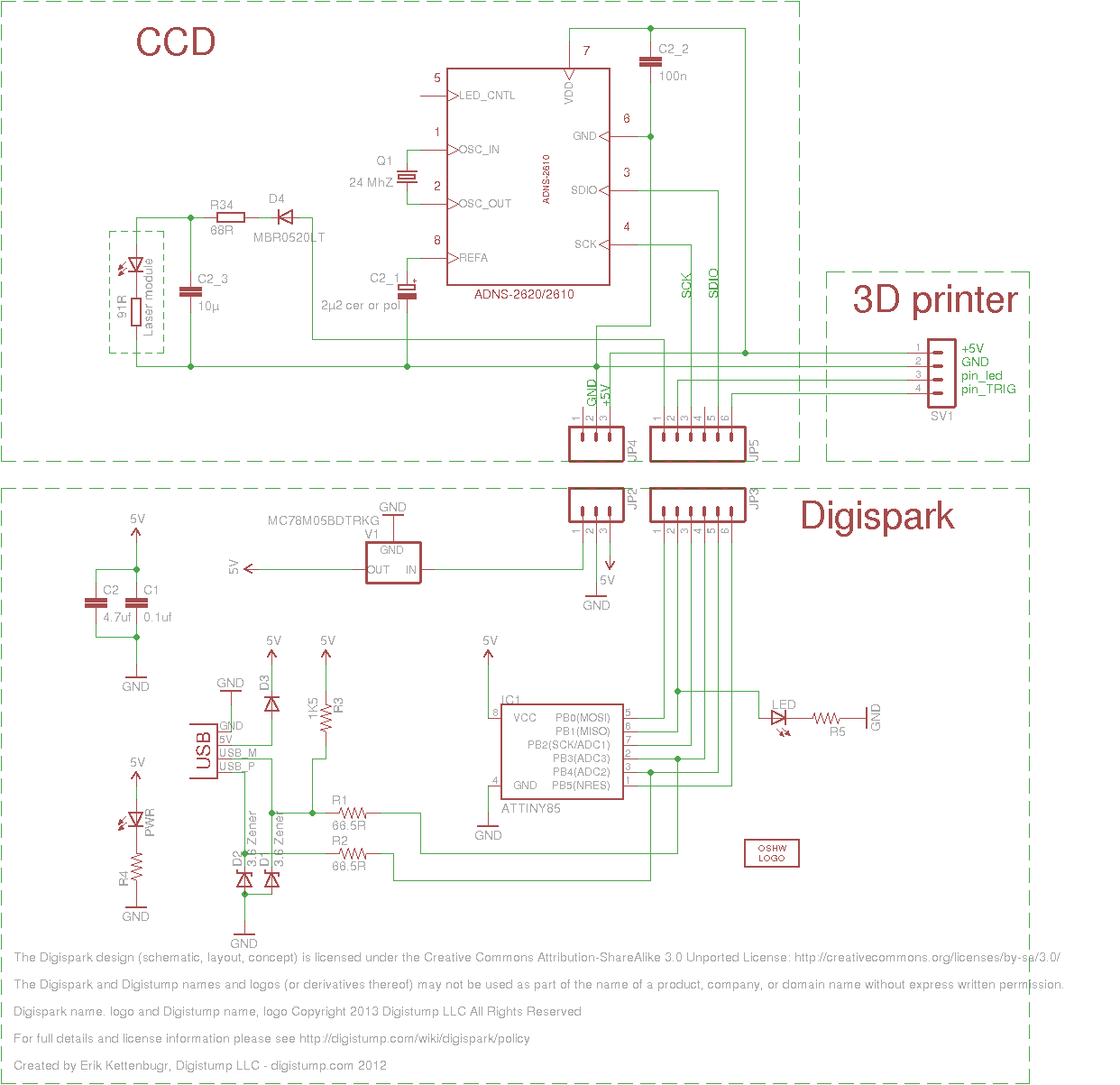

Подключение лазера через диод Шоттки, резистор, + кондер на землю. Все есть в схеме, формат eagle:
https://github.com/DmitLil/RF3Sens/blob ... ns2620.sch
Добавлено спустя 59 секунд:
диод брал с платы дигиспарка
roboforum.ruТехнический форум по робототехнике. |
|
|
|
Реклама | ||||
|
|
|||
Dmitry__ писал(а):Что зачем? Диод?. Ну, типа, чтоб был полный диапазон регулировки. Перевод pwm по напряжению в pwm по току. Без него лазер будет включаться только на 1. и сколько-то там вольт. И регулировка будет нелинейная. А так: чики-пуки.
linvinus писал(а):протекает "постоянный" ток уровень которого регулируем шимом.
так? уточняю поскольку я лазерами ни разу не управлял
Реклама | ||||
|
|
|||
Dmitry__ писал(а):С диодом в цепи pwm, лазер начнет работать с минимальных значений шим, вплоть от значения 0х01. А если без диода, то лазер начнет включаться только когда это значение будет эквивалентно поджигу лазера, около 1.2 вольт.
linvinus писал(а):Я может плохо понимаю как работает лазер, если напряжение менее 1.2 он проводит ток?
