При включении питания сгорела Arduino Due и драйвер

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

При включении питания сгорела Arduino Due и драйвер

Сообщение Orbes » 24 окт 2015, 23:48

Доброго времени суток. Собирается принтера на основе Arduino Due + RAMPS-FD + drv8825 + nema17. При подаче питания 12В от блока питания сгорела Arduino и драйвер. На плату никакие сигналы не посылались, подключена к ноутбуку. Обмотки двигателя включены верно. RAMPS-FD полностью работает, даже предохранители целые.) В чём могут быть проблемы?
Orbes

Сообщения: 16
Зарегистрирован: 24 окт 2015, 23:35

Re: При включении питания сгорела Arduino Due и драйвер

Сообщение icehardy » 25 окт 2015, 18:15

Как был воткнут драйвер в плату RAMPS-FD и куда подавалось питание ?
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: При включении питания сгорела Arduino Due и драйвер

Сообщение Orbes » 26 окт 2015, 13:04

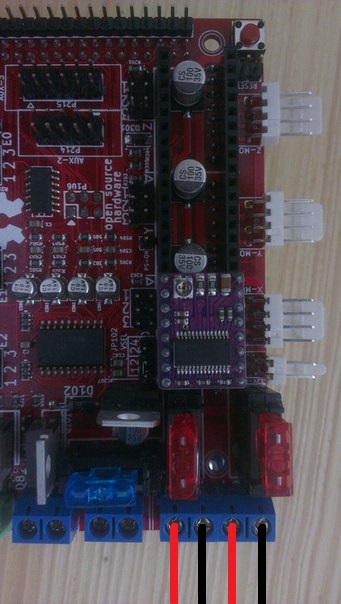

Судя по сигналам и рекомендации на RepRapWiki, драйвер установлен верно. Питание подавалось на P108 и P109. Блок питания 12В на 400Вт. Питание Arduino осуществляется через пин Vin.
Вложения
Orbes

Сообщения: 16
Зарегистрирован: 24 окт 2015, 23:35

Re: При включении питания сгорела Arduino Due и драйвер

Сообщение icehardy » 26 окт 2015, 14:14

По питанию вроде бы все правильно
На Vin тоже 12 вольт подавалось?
Джампер на Vin убран?
И о каком Vin идет речь? на плате RAMPS?

И еще должен быть там джампер VLOG
Не помню как там по схеме, но для Due должен стоять в положении 1-2
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: При включении питания сгорела Arduino Due и драйвер

Сообщение Orbes » 26 окт 2015, 14:46

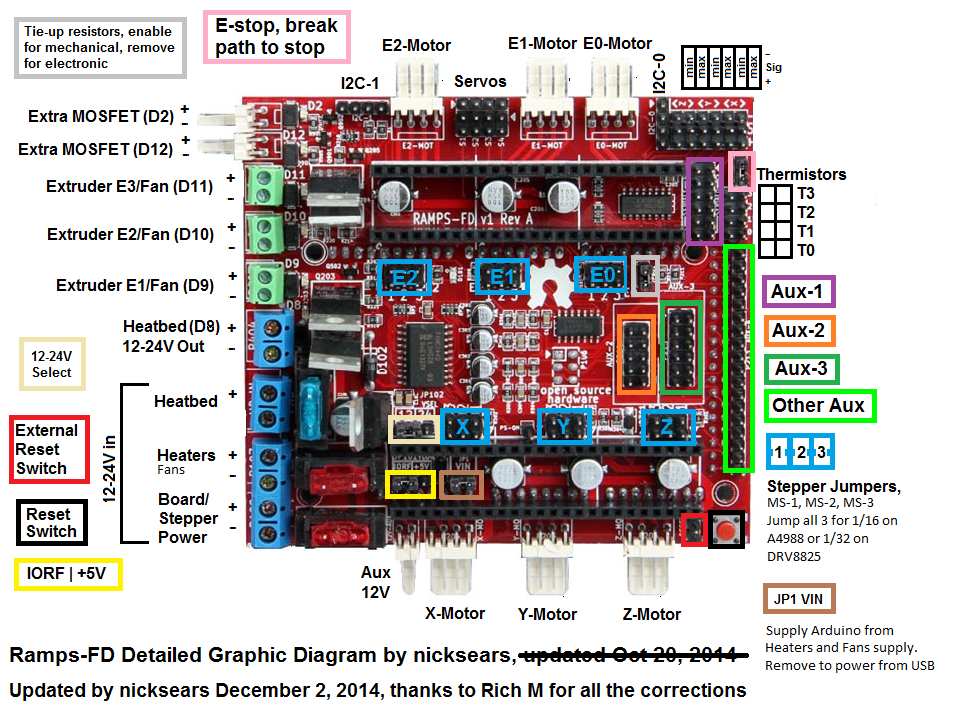

Я думаю на Vin подавалось 12В, джампер не был убран. Но Due же может работать от 12, всё равно стабилизаторы сбрасывают где надо до 5 вольт и до 3.3 для контроллера. Джампера VLOG что-то не вижу. Может быть дело в прошивке? Или из-за того что у блока питания и компа разные земли?
Вложения
Orbes

Сообщения: 16
Зарегистрирован: 24 окт 2015, 23:35

Re: При включении питания сгорела Arduino Due и драйвер

Сообщение icehardy » 26 окт 2015, 15:04

Vin нужно убирать только если будет подаваться питание на Due по USB или как то еще, так на схеме написано
Но если не убирать то ничего не сгорит

Да как было установлено, что сгорела?
Из Arduino IDE заливается скетч? Через какой порт подключается?
Пробовал ли делать очистку flash ?
Я в плату Due заливал прошивку Repetier, работает отлично с дисплеем 12864
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: При включении питания сгорела Arduino Due и драйвер

Сообщение Orbes » 26 окт 2015, 15:33

Все джамперы были установлены по стандарту, как на картинке выше. Скетч заливался через Arduino IDE, через com8. Нет, flesh не чистил, как это сделать? У меня пока в прошивке дисплей закомменитрован. Прошивка Marlin. При подключении к плате через репитер, плата принимает g и m-коды, и откликается, показывает температура.
Orbes

Сообщения: 16
Зарегистрирован: 24 окт 2015, 23:35

Re: При включении питания сгорела Arduino Due и драйвер

Сообщение icehardy » 26 окт 2015, 15:42

Для очистки flash на плате Due держим мелкую кнопочку секунд 5 потом нажимаем reset кнопка покрупнее
Но раз уж плата всё же работает, ничего тереть не нужно :)
Какая теперь проблема осталась ?
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: При включении питания сгорела Arduino Due и драйвер

Сообщение Orbes » 26 окт 2015, 15:47

Да вот просто хотелось узнать из-за чего первая плата сгорела, чтоб соломки подстелить, ещё одну плату гробить не хочется. А как на счёт общей земли? обязательно ли объединить землю ноутбука и блока питания, чтобы разности не было между ними? Может ли проблема быть в том, что когда сгорел драйвер питание каким-то образом попало на выводы которые подают сигналы с контроллера, шага, направления и т.д.?
Orbes

Сообщения: 16
Зарегистрирован: 24 окт 2015, 23:35

Re: При включении питания сгорела Arduino Due и драйвер

Сообщение icehardy » 26 окт 2015, 16:01

Объединять землю ноута и блока питания принтера по идее можно, но думаю дело не в этом
Непонято, что сгорело первым драйвер или Due

Если подключаем по USB то снимаем джампер Vin
тогда на плату Due не будет подаваться питание с платы RAMPS, можно проверить на уже дохлой плате Due, тестером измерить куда приходит питание
проверить есть ли потенциал между землей ноута и блоком питания от компа
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: При включении питания сгорела Arduino Due и драйвер

Сообщение Orbes » 26 окт 2015, 20:02

Спасибо за помощь, на новую плату всё так же подключил и ничего не горит, правада я перемычку vin убрал, теперь всё питается раздельно.
Orbes

Сообщения: 16
Зарегистрирован: 24 окт 2015, 23:35

Re: При включении питания сгорела Arduino Due и драйвер

Сообщение icehardy » 26 окт 2015, 20:42

На сгоревшей плате возможно пострадали только цепи питания
можно проверить подав питание 3.3 вольта на разъем Due
И еще...
Токовая защита разъема USB
На Arduino Due имеется самовосстанавливающийся предохранитель, назначение которого – защитить USB порты вашего компьютера от короткого замыкания и перегрузки по току. Несмотря на то, что в большинстве компьютеров есть встроенная защита по току, этот предохранитель дает дополнительную защиту. При токе через USB порт более 500 мА связь автоматически обрывается предохранителем до прекращения перегрузки или короткого замыкания. http://arduino.ru/Hardware/ArduinoDue

Этот момент тоже стоит проверить, возможно предохранитель не восстанавливающийся
Где он, надо схему смотреть
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: При включении питания сгорела Arduino Due и драйвер

Сообщение Orbes » 28 окт 2015, 01:16

Нет, там контроллер сгорел, там видно на нём что в середине пробило...
Orbes

Сообщения: 16
Зарегистрирован: 24 окт 2015, 23:35
