Для меня остается загадкой...
Кто-то пишет, что принтер должен быть закрытым, чтобы вредные испарения пластика не проникали в помещение. Ну и чтобы внутри былп постоянная температура, чтобы меньше расходовать энергии на подогрев стола.
В то же время на некоторых фотографиях я вижу вентиляторы на стенках принтера, то ли высаывающие воздух из принтера, то ли нагнетающие его. А в некоторых принтерах внизу стоит вентилятор, перемешивающий воздух.

Лично мне симпатична закрытая конструкция, с большим вентилятором внизу, гоняющим воздух. Это правильно или нет?

есть две основных идеи:
1. изолировать внутренний объём и подогревать его примерно до 60-70С для уменьшения термоусадки и борьбы с деламинацией
2. удалять возможные неприятные запахи

по хорошему эти две идеи нужно совмещать, не забывая что греть шаговые двигатели как бы не очень правильно (можно, но они будут постепенно деградировать по мощности)

С запахом еще и шум уходит, вернее его меньше становится

Ну хорошо, а перемешивание воздуха?
Большой вентилятор внизу (200х200 мм) это гуд, или это понты?

когда головка ездит она и перемешивает, а если еще и стол катается - темболее.

Когда себе форк ультика собирал, изначально планировал моторы снаружи, но не директ.
С директом сильно выпирают. Есть акрил 3мм, думал им отверстия закрыть, но как то в итоге стало лень, так что закрыл просто кусками картона.
Не знаю сколько градусов внутри когда печатает, но снаружи стенки градусов 40 точно есть...
Хочу еще на стенки вентиляторы 60мм повесить по углам чтобы закручивал воздушный объем, и утеплить нагревательный блок у Е3Д, чтоб меньше влиял на модель когда в одном месте начинает елозить.

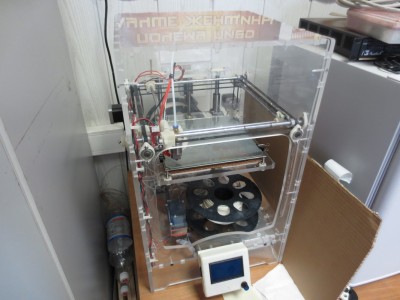

Вот мой агрегат. сверху сразу бортик сделал, чтоб боуден спрятать и сверху закрыть.

setar писал(а):не забывая что греть шаговые двигатели как бы не очень правильно (можно, но они будут постепенно деградировать по мощности)

А какая их максимальная нормально рабочая температура? В даташитах везде разная инфа, то 50 градусов, то 80 видел. Где то читал что превышение температуры 50 градусов было написано, но это получается тогда превышение от комнатной на 50 градусов? то есть 70-72 градуса?

VolandZel писал(а):

setar писал(а):не забывая что греть шаговые двигатели как бы не очень правильно (можно, но они будут постепенно деградировать по мощности)

А какая их максимальная нормально рабочая температура? В даташитах везде разная инфа, то 50 градусов, то 80 видел. Где то читал что превышение температуры 50 градусов было написано, но это получается тогда превышение от комнатной на 50 градусов? то есть 70-72 градуса?

Чем ниже температура, тем стабильнее работа, особенно если используются микрошаги.
При повышении температуры микрошаги могут пропускаться. тут уже зависит от подаваемого тока и от нагрузки.

Недавно купили китайский UpBox с закрытым корпусом. Кроме него юзаем питерский Printbox3D One и пару Инженеер2. Качество печати больших деталей в камере стало на порядок выше, чем при открытом столе. Сам корпус у китайца устроен несложно - герметичный с боков и снизу пластиковый "аквариум" и откидная крышка сверху. Крыщка упирается в аквариум несколькими выступами высотой около 10мм, образуя вентиляционный зазор. При печати внутри камеры мы намерили 50-53градуса под крышкой (непосредственно над столом, естественно, температура будет повыше). Облегчает жизнь 9-точечное измерение высоты стола (механизированным щупом!) и измеритель сопла. Запах китайские товарищи устраняют угольным фильтром, воздух через который по кругу гоняет центробежный вентилятор. Жаль, что все достоинства китайца для нас перечёркиваются закрытым софтом и железом (на микросхемах маркировка уничтожена), хотя для кого-то это может стать и достоинством.

VolandZel писал(а):А какая их максимальная нормально рабочая температура? В даташитах везде разная инфа

Надо смотреть в даташит конкретного двигателя. Обычно 70-80 градусов норма.
Вообще в устройстве шаговых двигателей постоянные магниты. И нагрев ослабляет магнитное поле. А свыше точки Кюри (благо это выше 200 градусов не считая всякой экзотики) и вовсе теряет магнитные свойства. Поэтому всё определяется типом и классом магнита в двигателе.

Самый лучший вариант это вынести все ШД из области печати. Тогда не будет никаких возможных дополнительных проблем связанных с ШД.

тогда только боуден со всеми вытекающими

В дельте очень даже хорошо все изолируется. Движки стоят внизу, под столом. Рабочая зона закрывается от сквозняков, под стол подкладывается дополнительная изоляция. При желании подполье с движками и мозгами можно дополнительно продувать.

Плохо что у дельты ремни будут грется и вытягиваться
