Доброго времени суток !

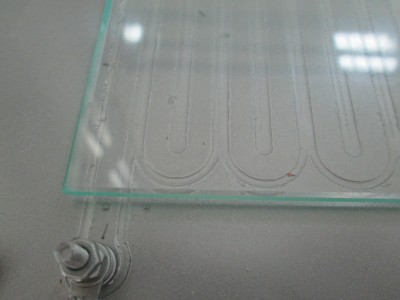

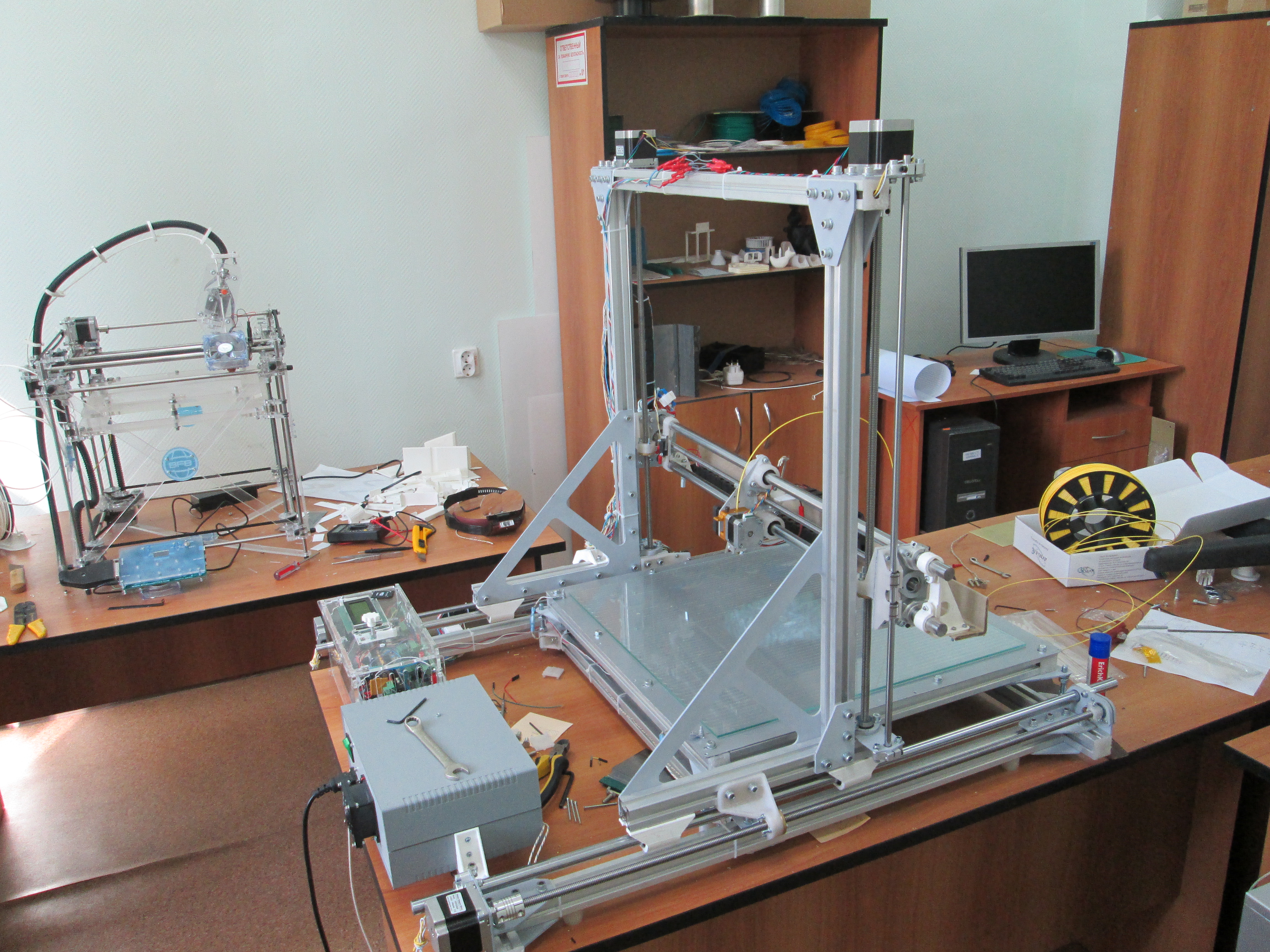

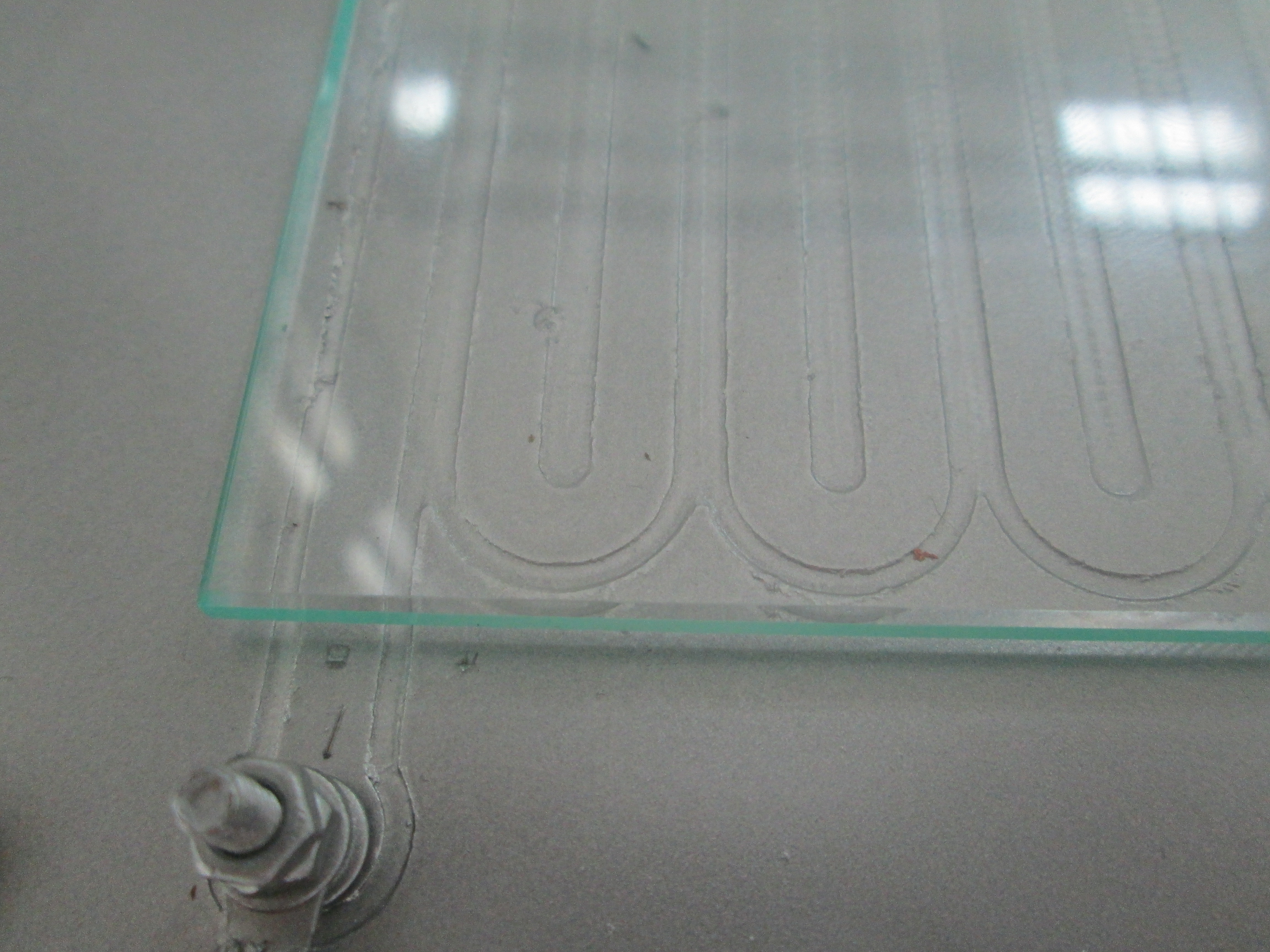

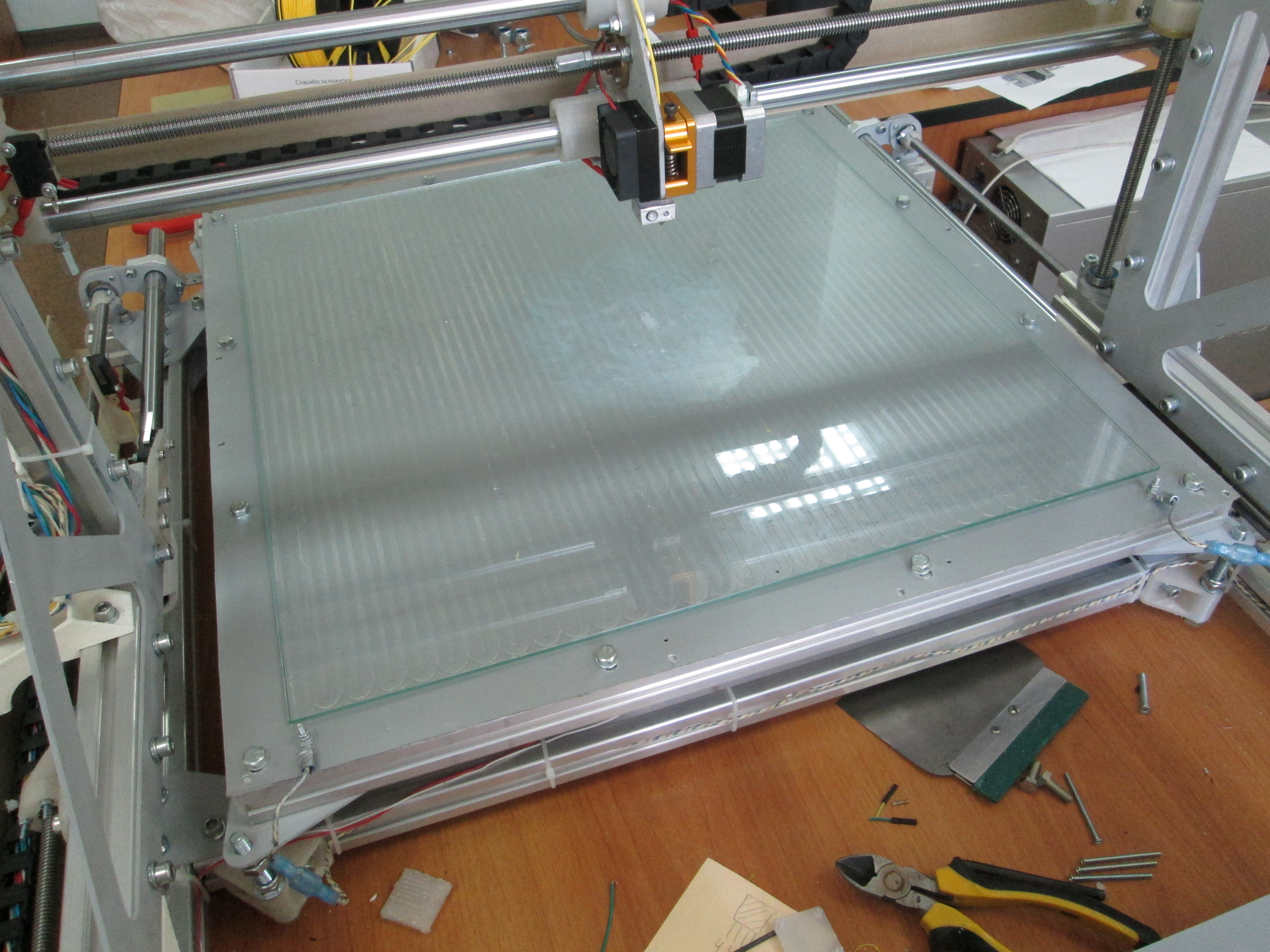

У меня проблема: собрал 3D принтер собственной конструкции, все работает за исключением горячего стола, он прогревается до 50-60 град за 20-30 мин и все. Размер рабочей зоны 500х500 мм, стол выполнен в виде платы из фольгированного текстолита FR-4 Толщиной 1,5 мм с фольгой 35 мкм, нагревательный элемент выполнен на плате в виде змеевика длиной 3010 мм и шириной 5 мм. Блок питания: 24В и 21 А.

Подскажите пожалуйста, что делать.

ты хоть сопротивление стола замерь
может ты его таким сделал что он и не должен греться выше 60 градусов.

если дело в сопротивлении стола то можно порезать дорожки и перепаять питающие провода так чтобы куски змейки были подключены параллельно.

Сопротивление порядка 4 Ом

стандартный стол MK2b 214mm x 214mm имеет сопротивление 3 ома, при питании его 24 вольтами, тоесть 192 ватта мощности
а у тебя размер в 4 раза больше, а мощность меньше, всего 144 ватта, вполне естественно что он и не греется.

стол в 4 раза больше, мощности грубо говоря надо в 4 раза больше, тоесть под киловатт, при 24 вольтах это нужно 40 ампер току.
это уже не очень разумно, мало того что блок питания будет стоить космических денег, так ещё и проблема в подключении и проблема спроектировать стол который выдержит 40 ампер
такой большой стол надо греть нормальным нагревателем от 220 вольт.

А увеличением количества змеевиков проблему не решить? Ну то есть не 1м кусокм в 3 метра, а 4мя и более, как на стандартном mk2b?

...да тут как не режь на куски, если на эту площадь нужен киловатт, то меньшим её и не нагреть. площадь рассеивания огромная, теплопотери соответствующие...даже если снизу его хорошо утеплить это не сильно поможет, нужно поднимать напряжение и мощность блока питания для стола.

Добавлено спустя 5 минут 4 секунды:
...в общем если плату стола сам рисовал, то нужно нарисовать ещё одну, с тонкими дорожками, запитать её от 220 не не мучиться с чудовищными блоками питания и с кабелями в руку толщиной. если дорожки будут вниз, а снизу будет теплоизоляция, то для электробезопасности этого вполне хватит...если конечно не заливать принтер водой

Была такая проблема что не грелся стол или грелся более часа, пытался и перепаять дорожки и прочее, а выход один - утеплять! картонку с алюминиевым скотчем и утиплитель ( у меня типа "флекс")
