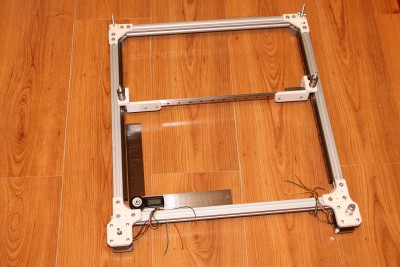

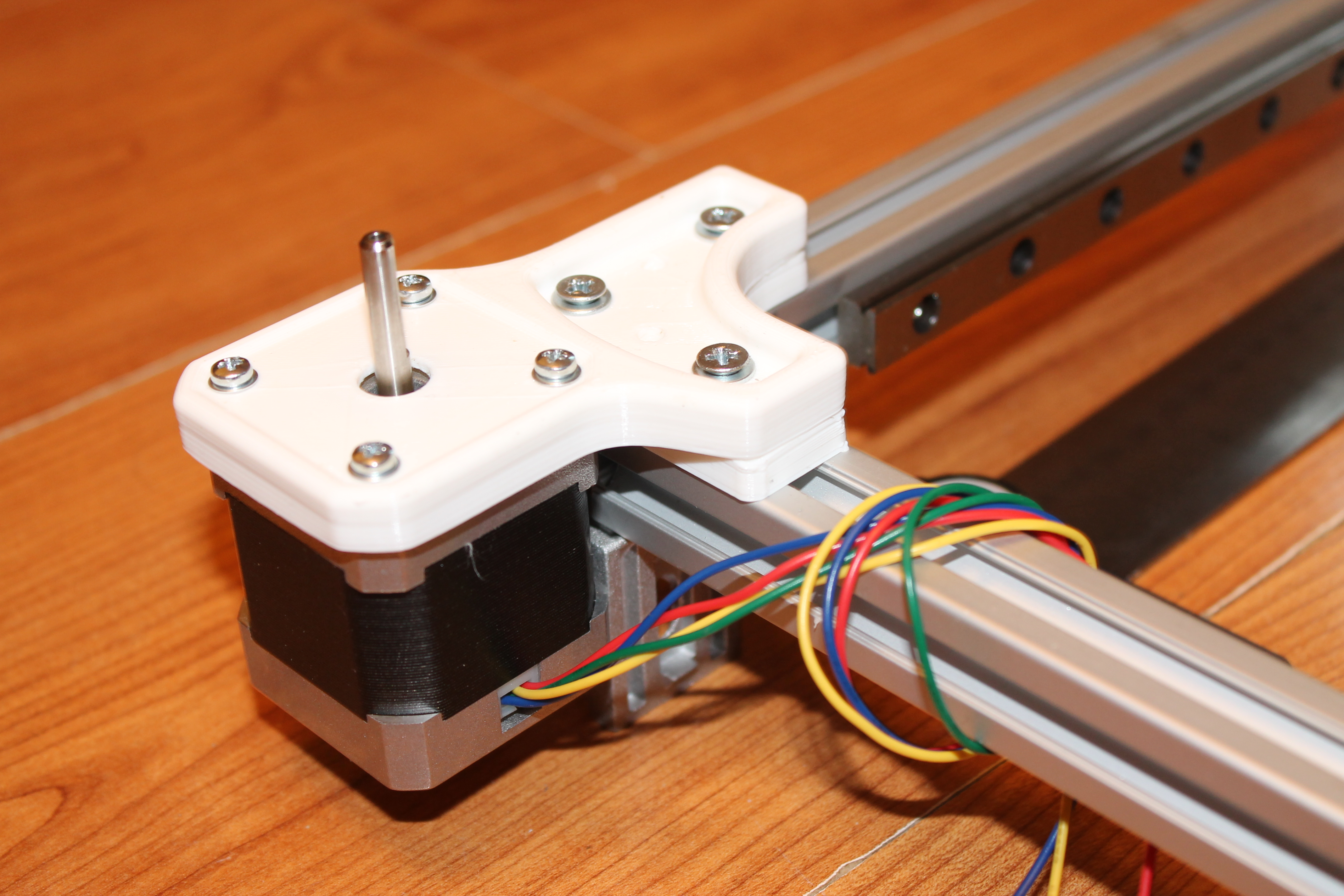

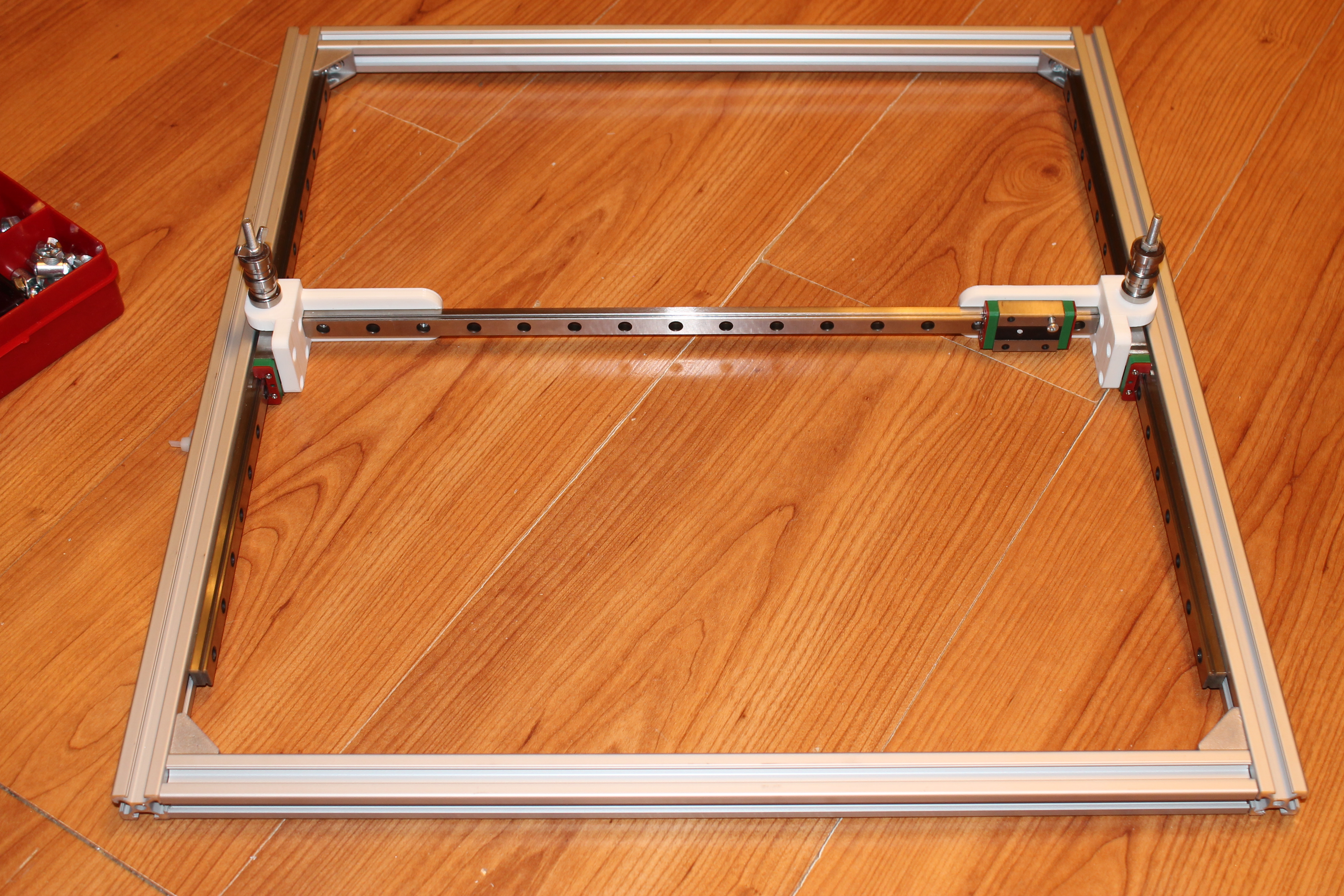

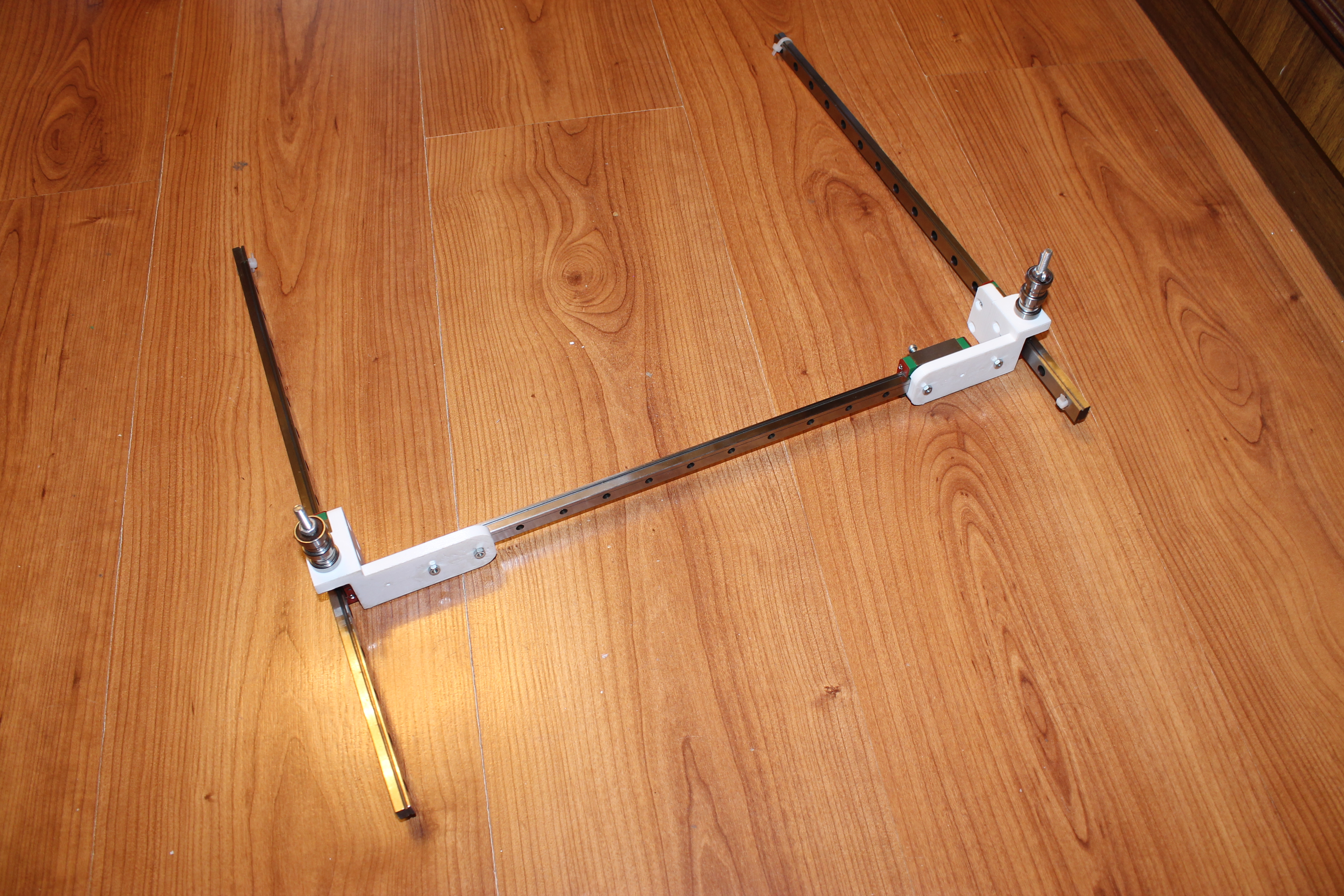

Всем доброго времени суток. Решил взяться за очередной проект. До этого собрал 2 принтера довольно удачно. Собирать решил coreXY, из того что есть. Собрал пока только верхнюю рамку. Для профиля 20Х20 в наличии гаек м3 не нашлось, решил сделать на принтере, удачно (заказал, заменю как придут). Сделал проект, напечатал детали, понял что слишком хлипкие, пришлось все усилить.
Чего хотелось бы добиться.
1. Максимально убрать воблинги
2. Печать на скоростях до 120мм\с с хорошим качеством
3. Большое рабочее поле 330Х330Х500+мм.

Приветствую, коллега. Это дела хорошее, сборка такого принтера. Я тоже начинаю собирать Core XY 300*300*250, уже много чего пришло с Али, много чего едет. Осталось последнее дело - выбрать хорошие и желательно приемлемые по цене шаговики.Еще бы ШВП недорогую и достаточного диаметра. Стол будет ездить на шестнадцатых направляющих.
Вот железо, которое больше всего жду, напишу, как Китаец ответил:
1. Linear glide d10*400 - 4 pcs=$6
2. Linear glide d16*350 - 2 pcs=$3
3. LM10LUU - 3 pcs=$4
4. LM10UU - 5 pcs=$2
5. LMK16UU - 5 pcs=$8
6. SHF10 - 4 pcs=$4
7. SHF16 - 4 pcs=$5
8, CNC Cable Chain 10*20 L=600 mm 1pcs =$3
Do you have MK hotbad 300*300=$43
price is $78
shipping costs is $50 by china post or Russia Express-SPSR to RU
Итого - 128 баксов
Скажите, какие Вы ШД использовали в предыдущих принтерах (если можно, ссылки) - буду очень признателен.

Hellogen Приветствую.

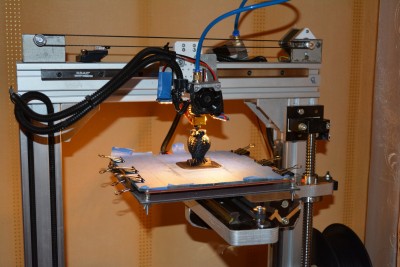

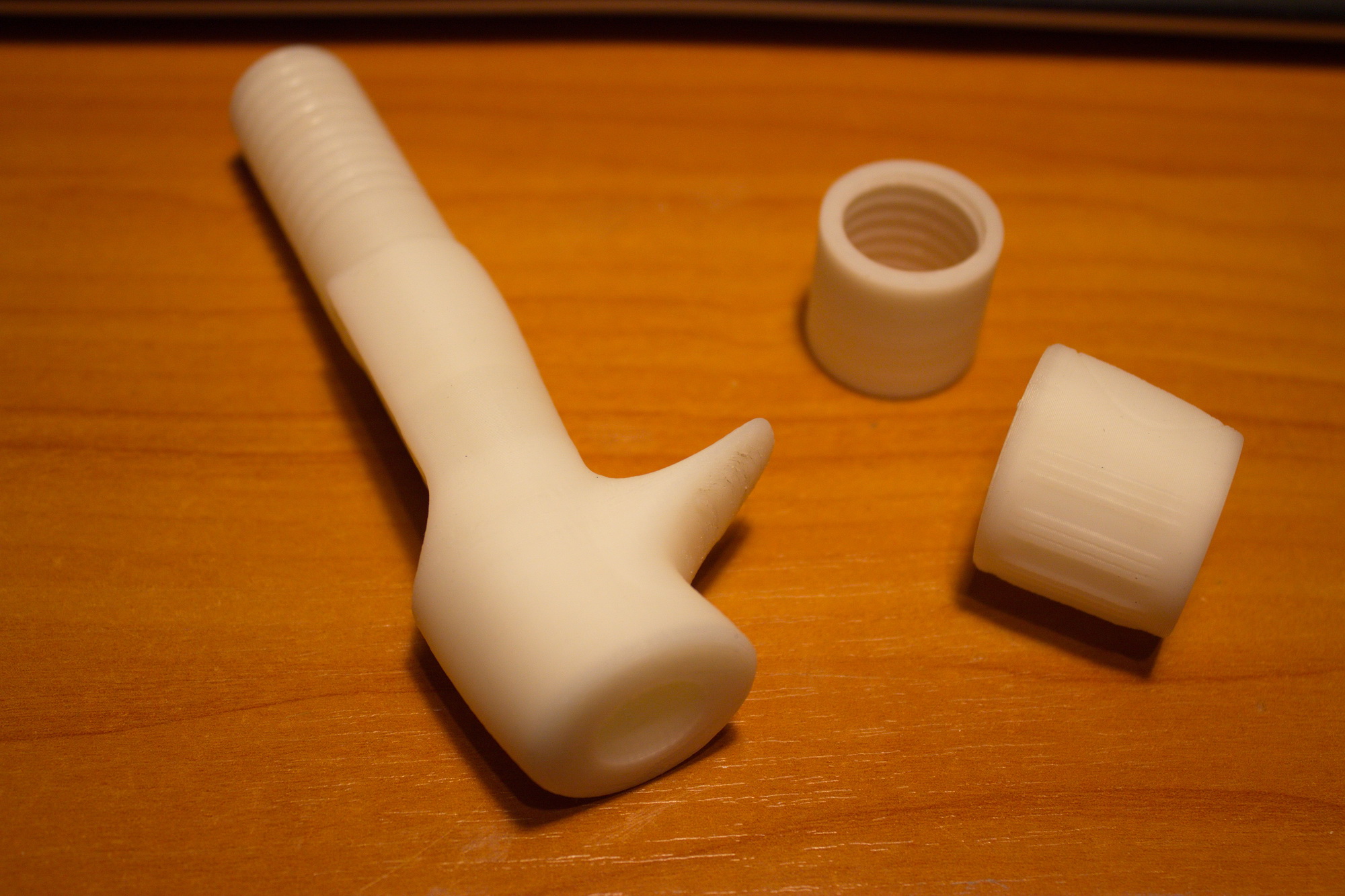

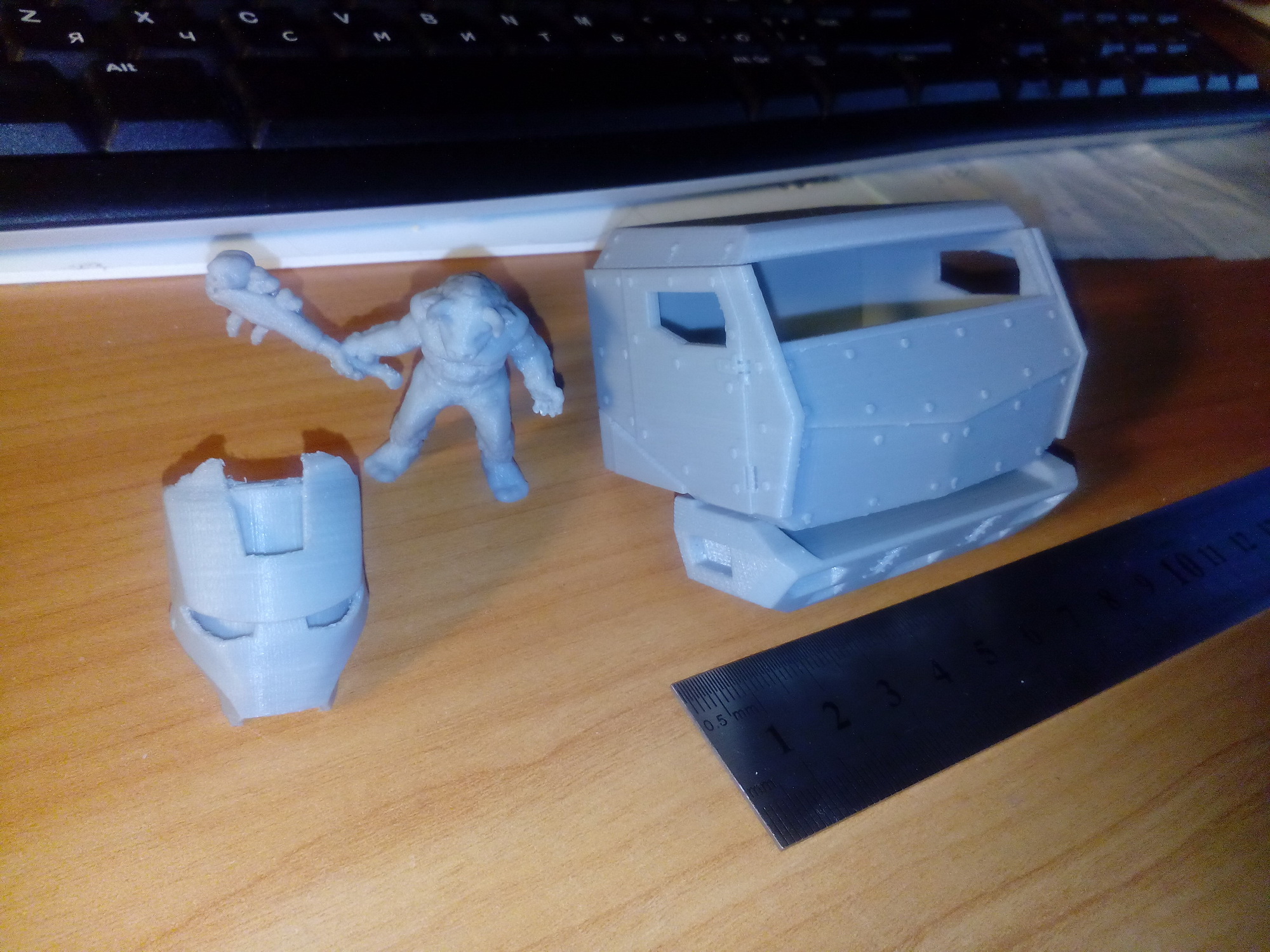

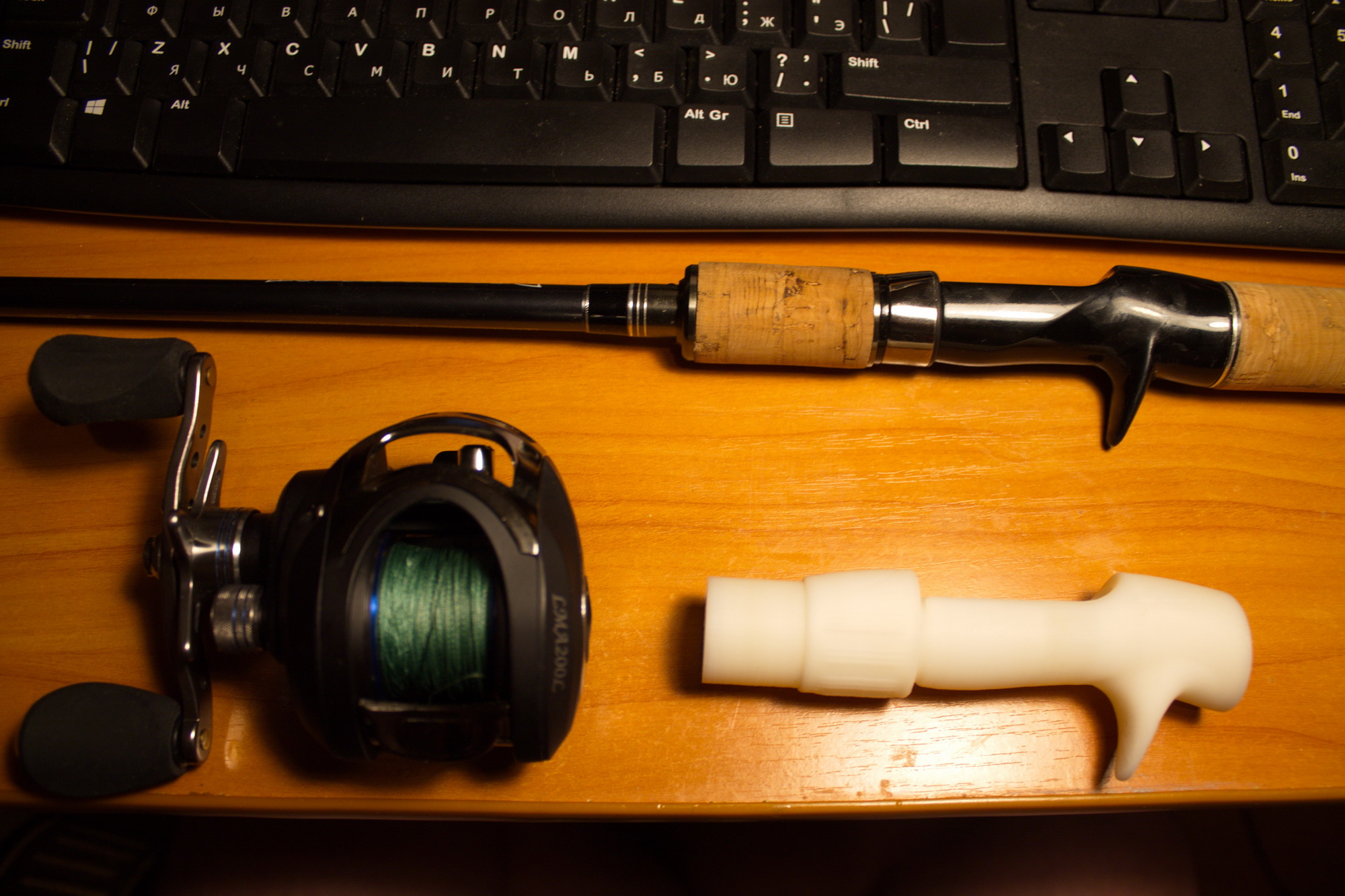

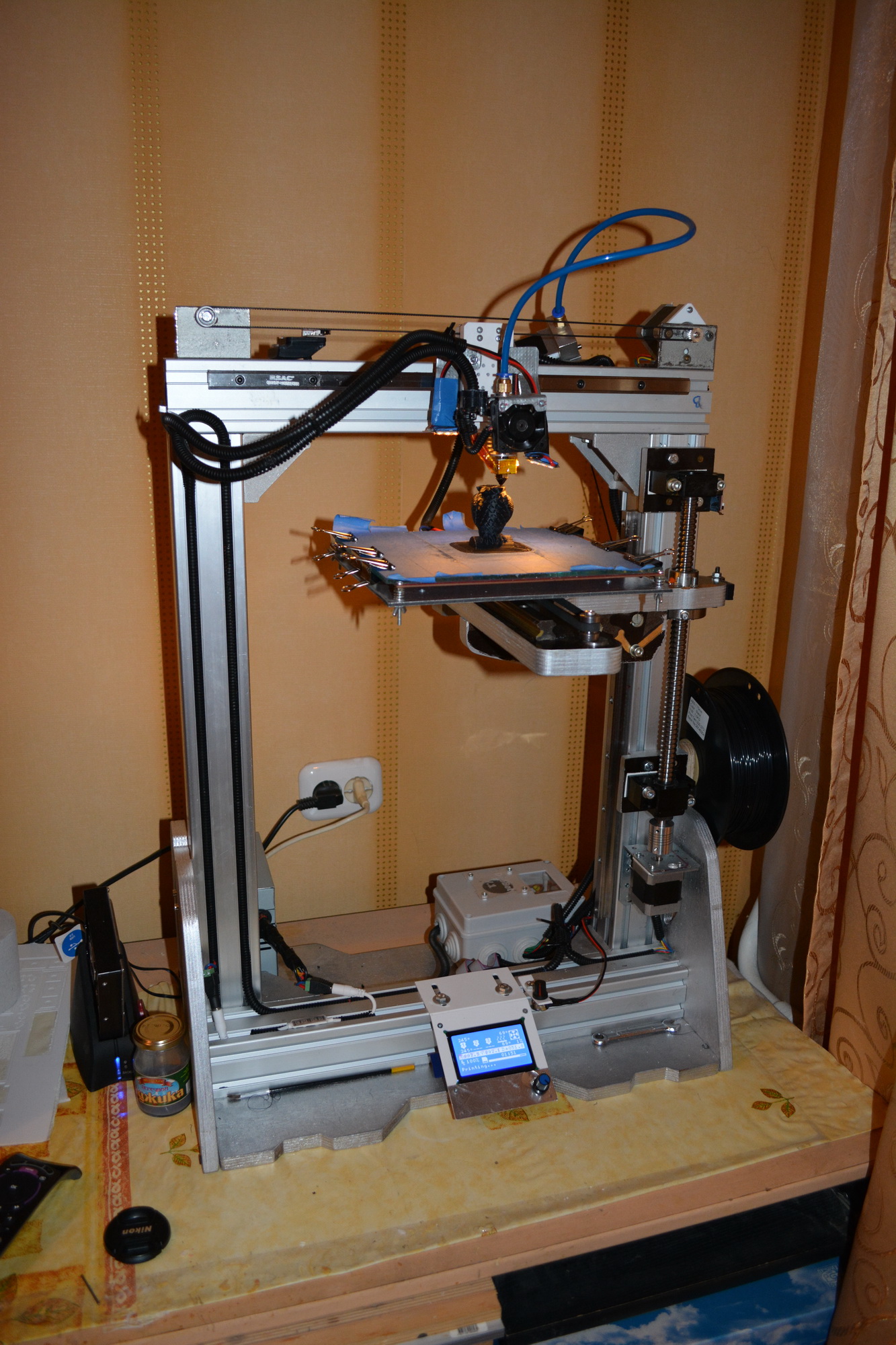

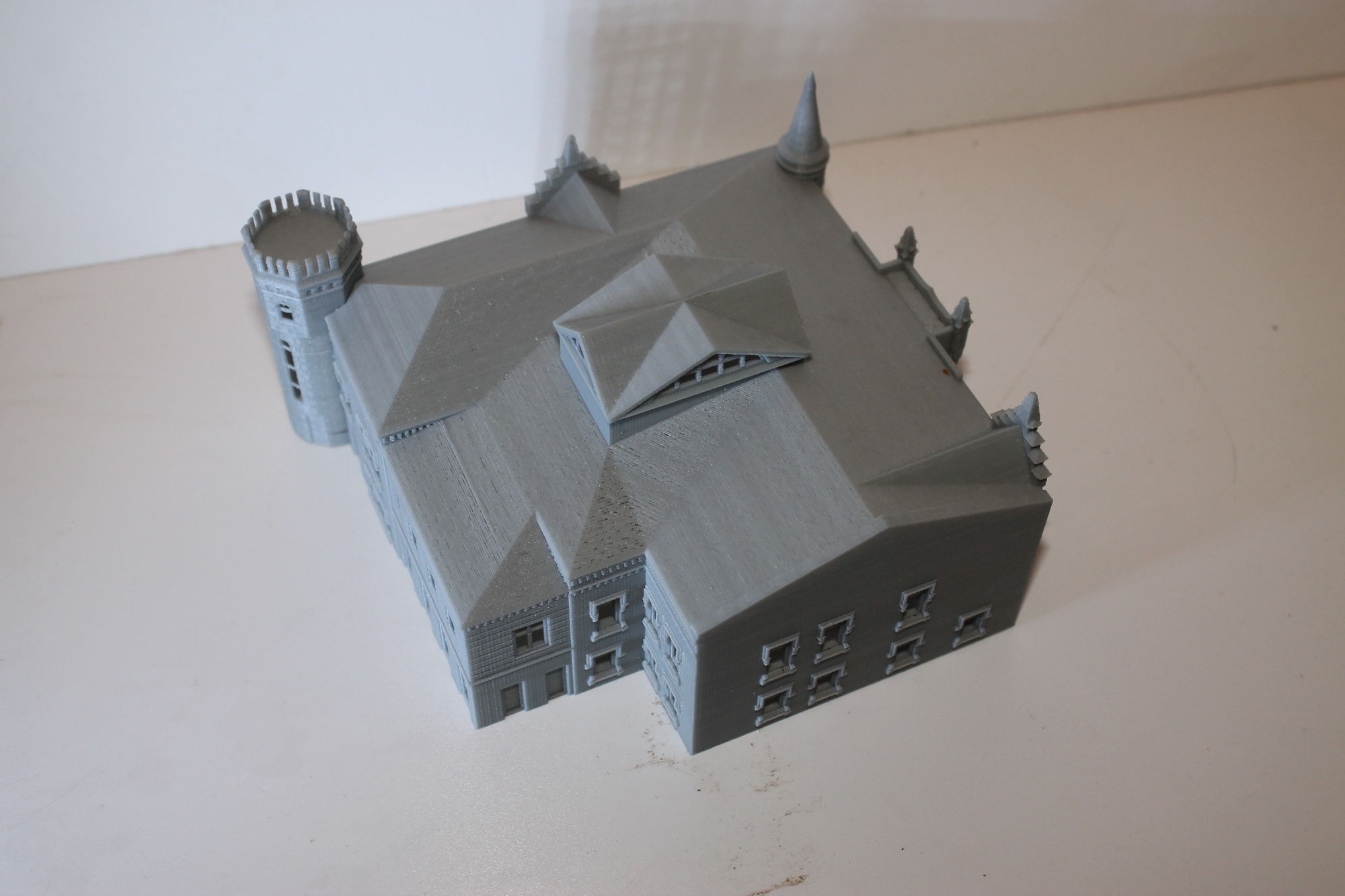

Первый принтер имел конструкцию как у феликса, размер рабочего поля 240Х240Х200мм. Стол с подогревом. Сопло 0,3-0,4мм. слой 0,2мм. скорость обычно ставлю 50мм\с. На нем обычно печатаю массивные, грубые модели (детали нового принтера распечатаны как раз на нем). Ну что ещё сказать про этот принтер, работает уже больше года, без нареканий. Есть минус данной конструкции, подъемный механизм на котором установлена ось У, должен быть очень жесткий. Я сделал элементы из фанеры, все проклеил, сболтил, а все равно люфты мелкие остались. Так я решил делать 2й принтер

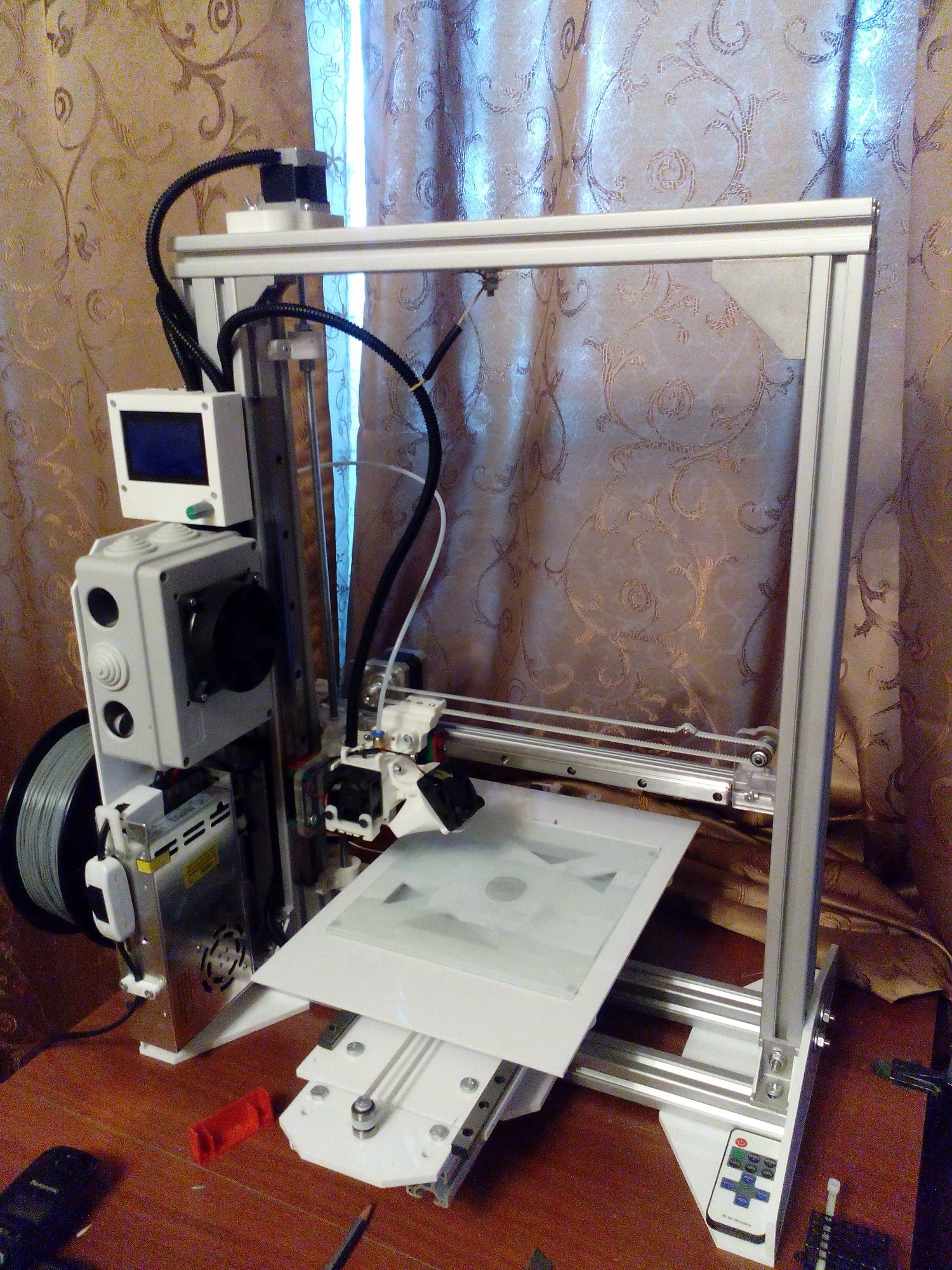

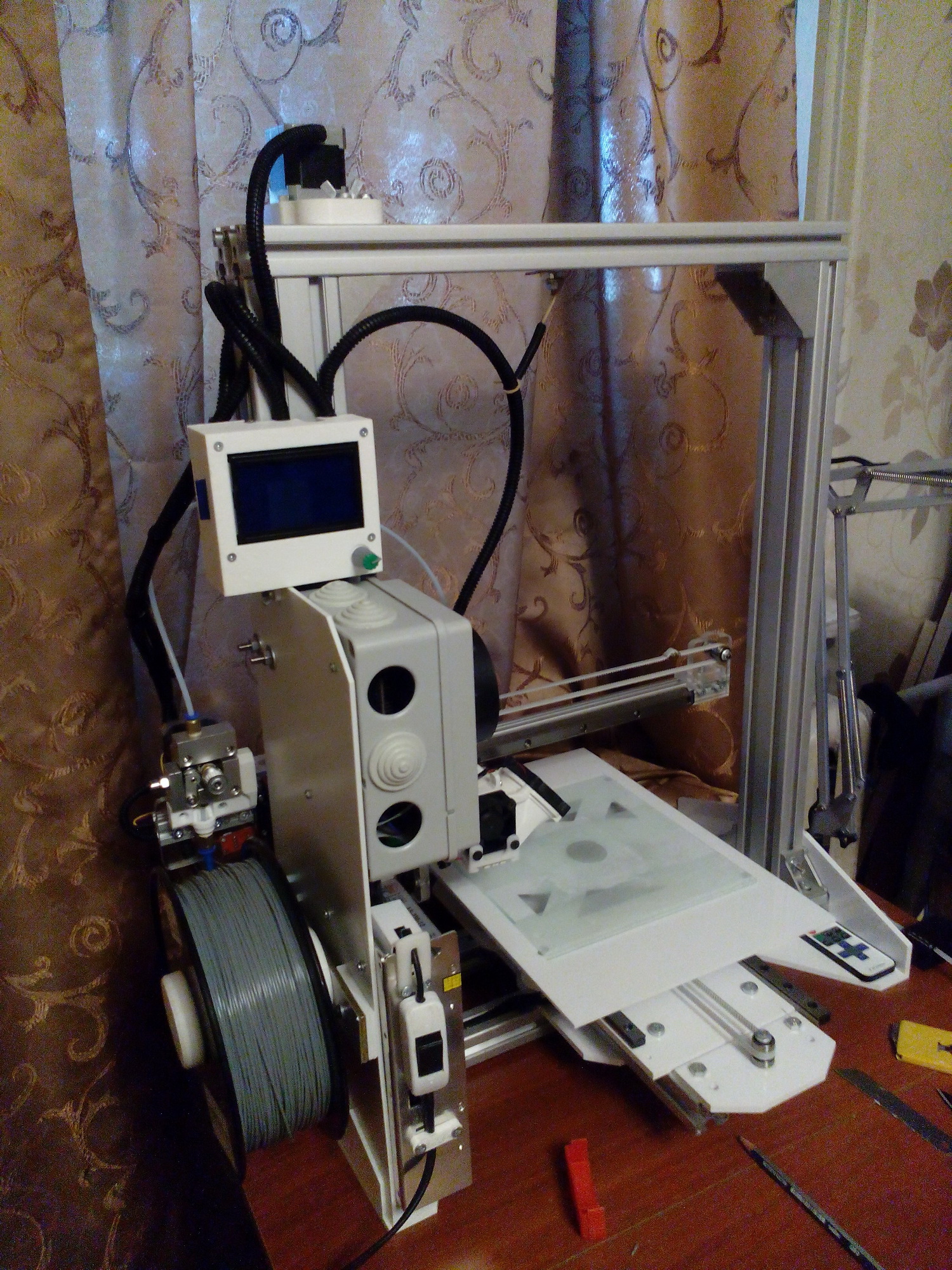

Со вторым принтером возиться особо не пришлось, проект занял дней 5, часть запчестей было, часть заказал, так что через дней 20 принтер заработал. Ещё неделю я потратил на настройку и доводку.

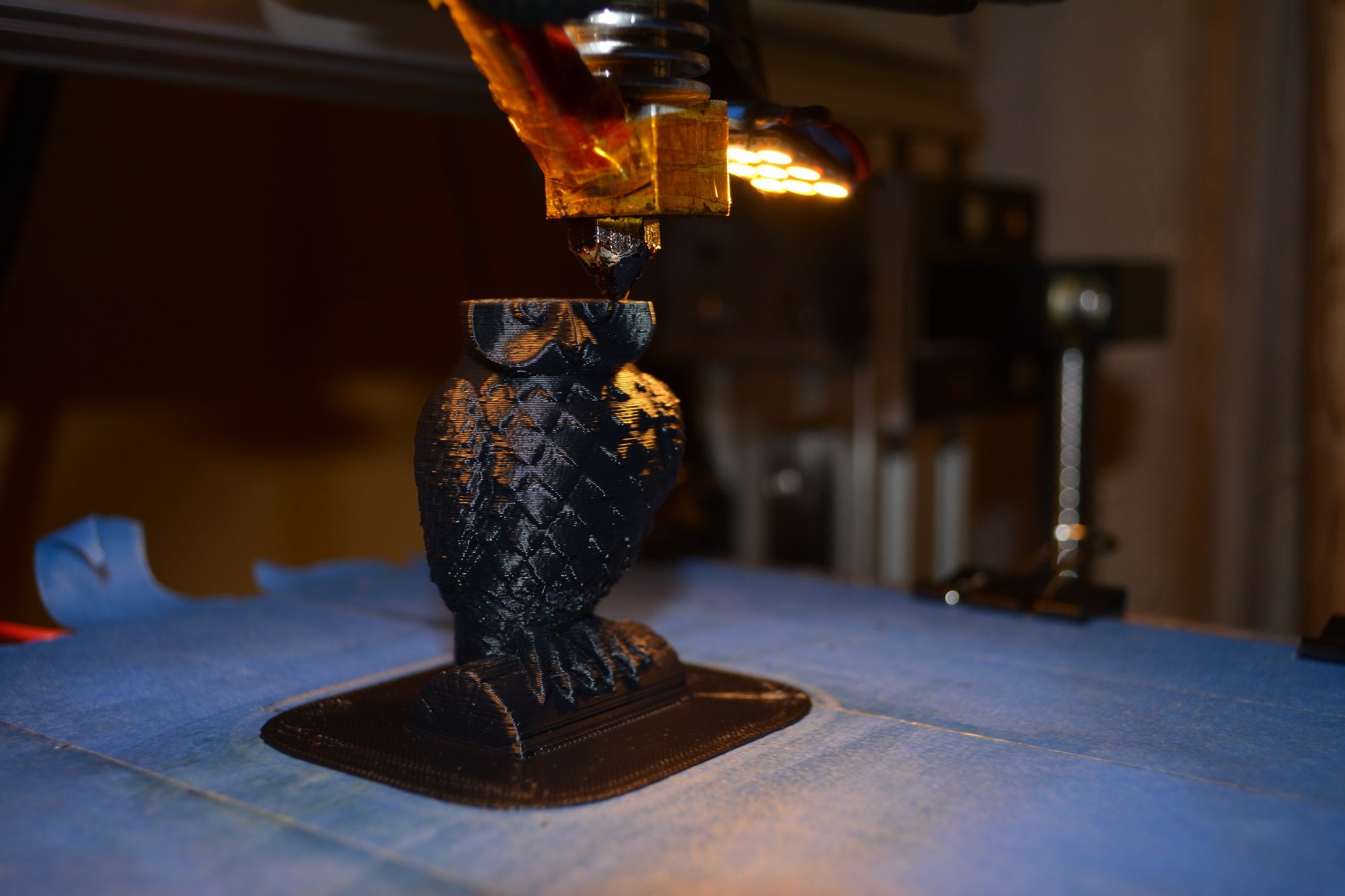

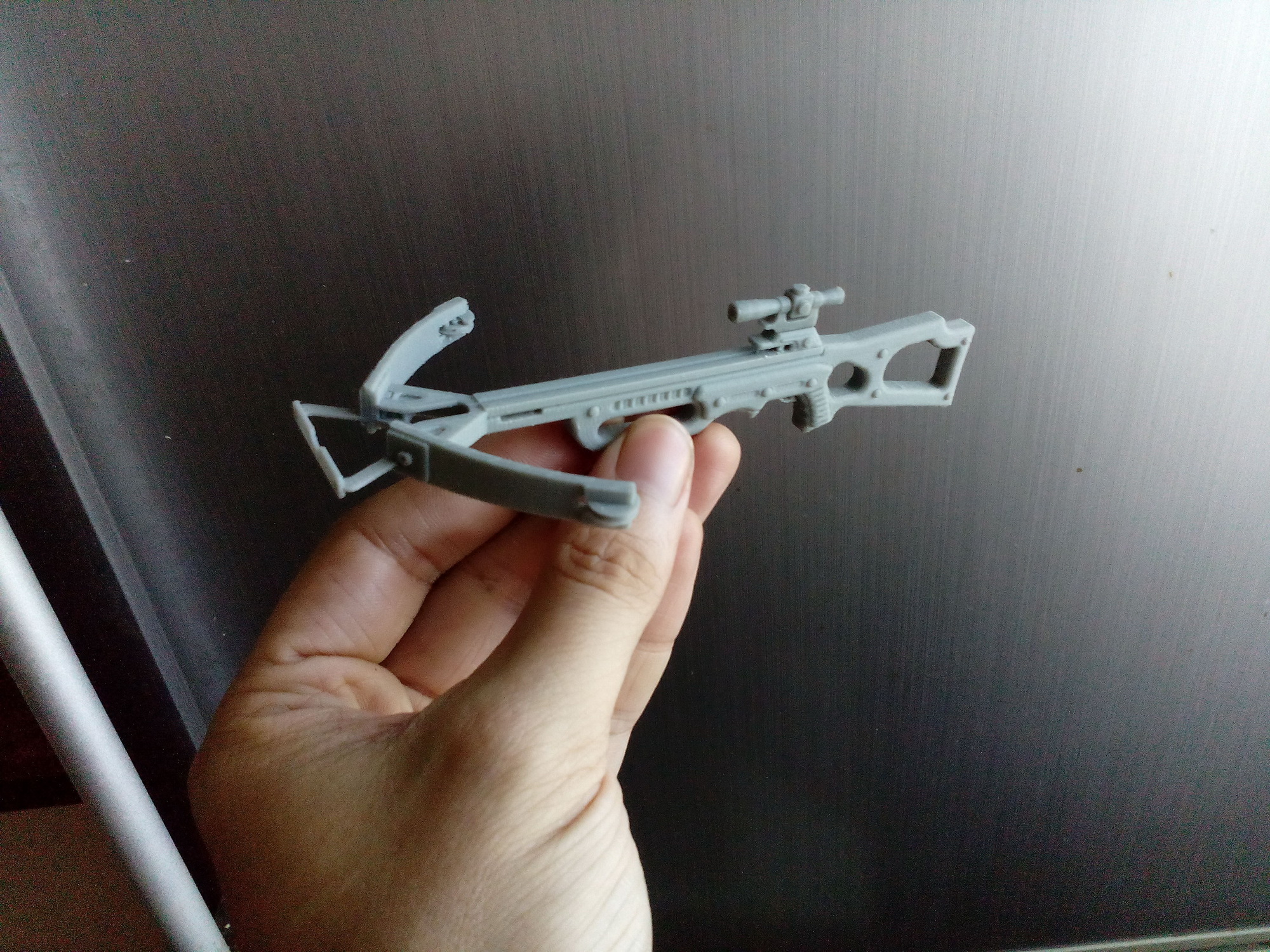

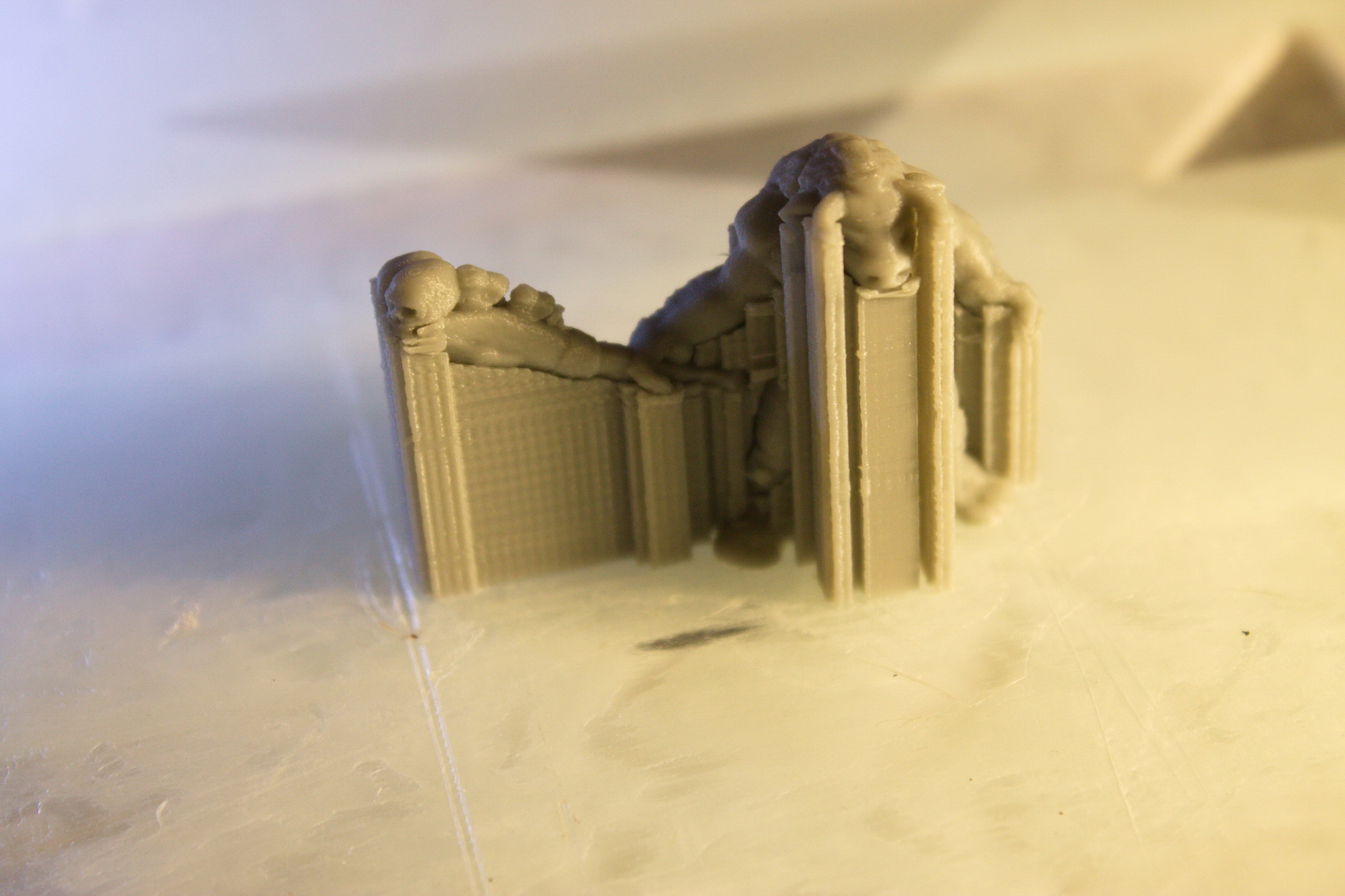

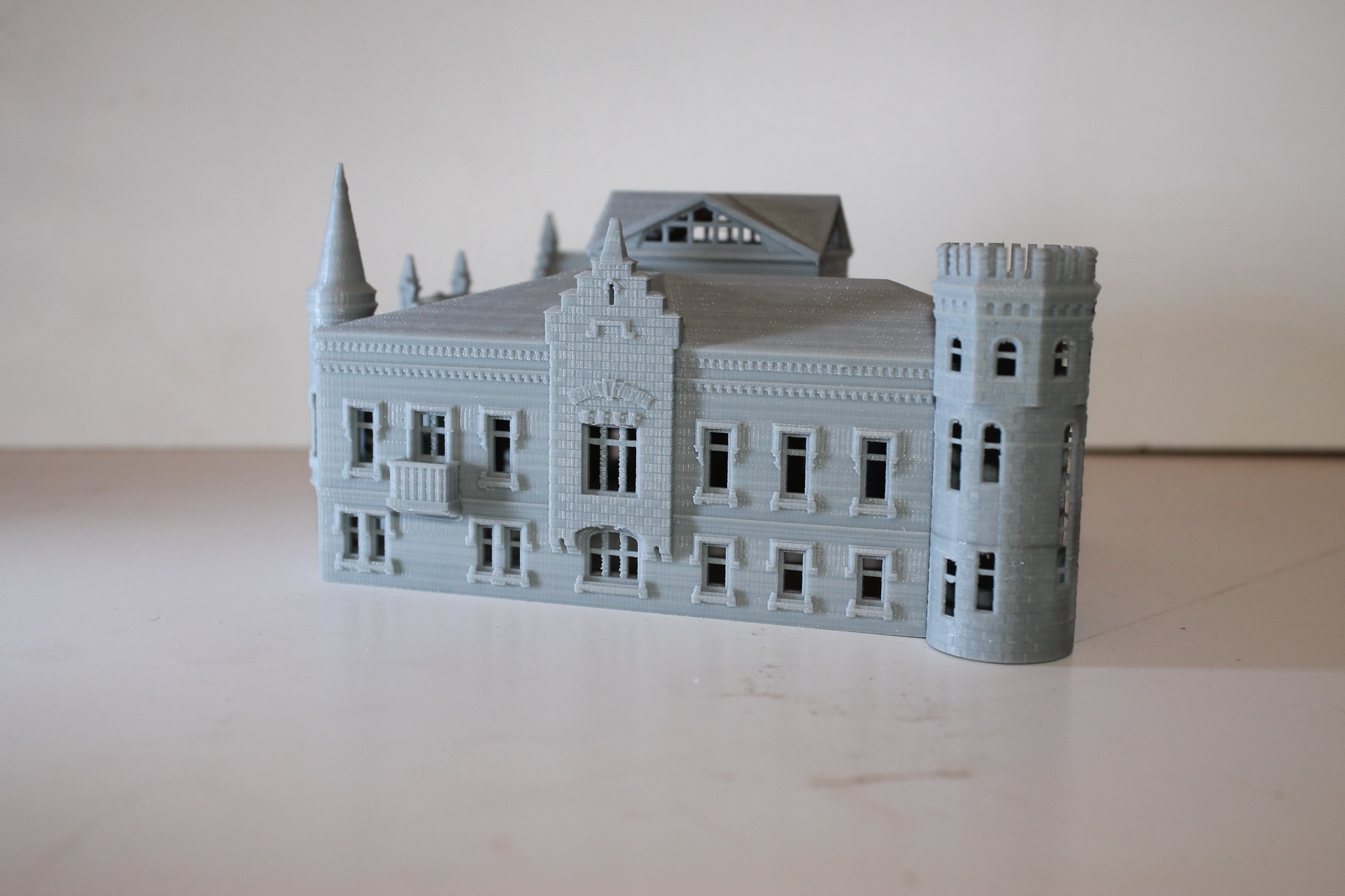

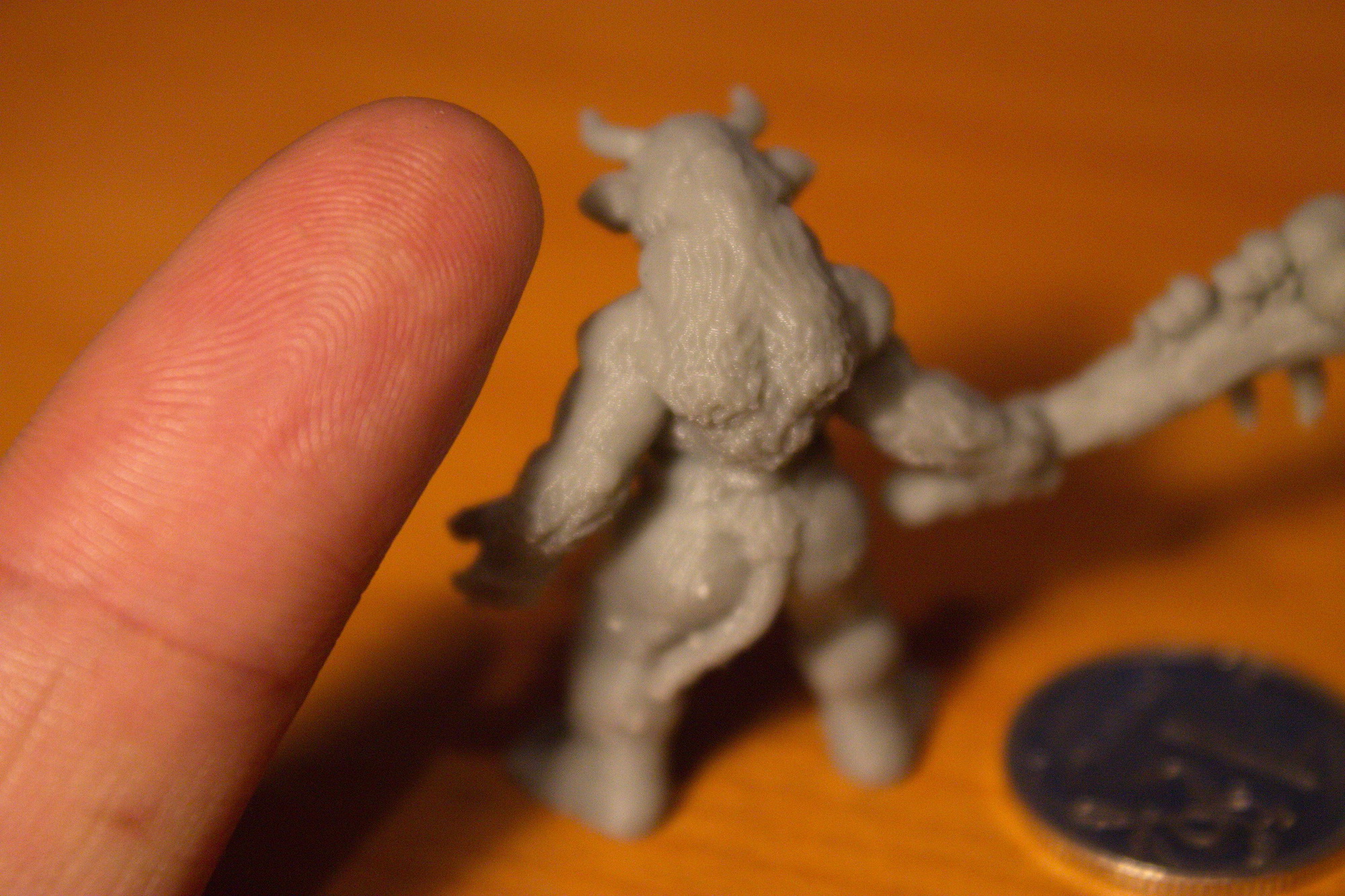

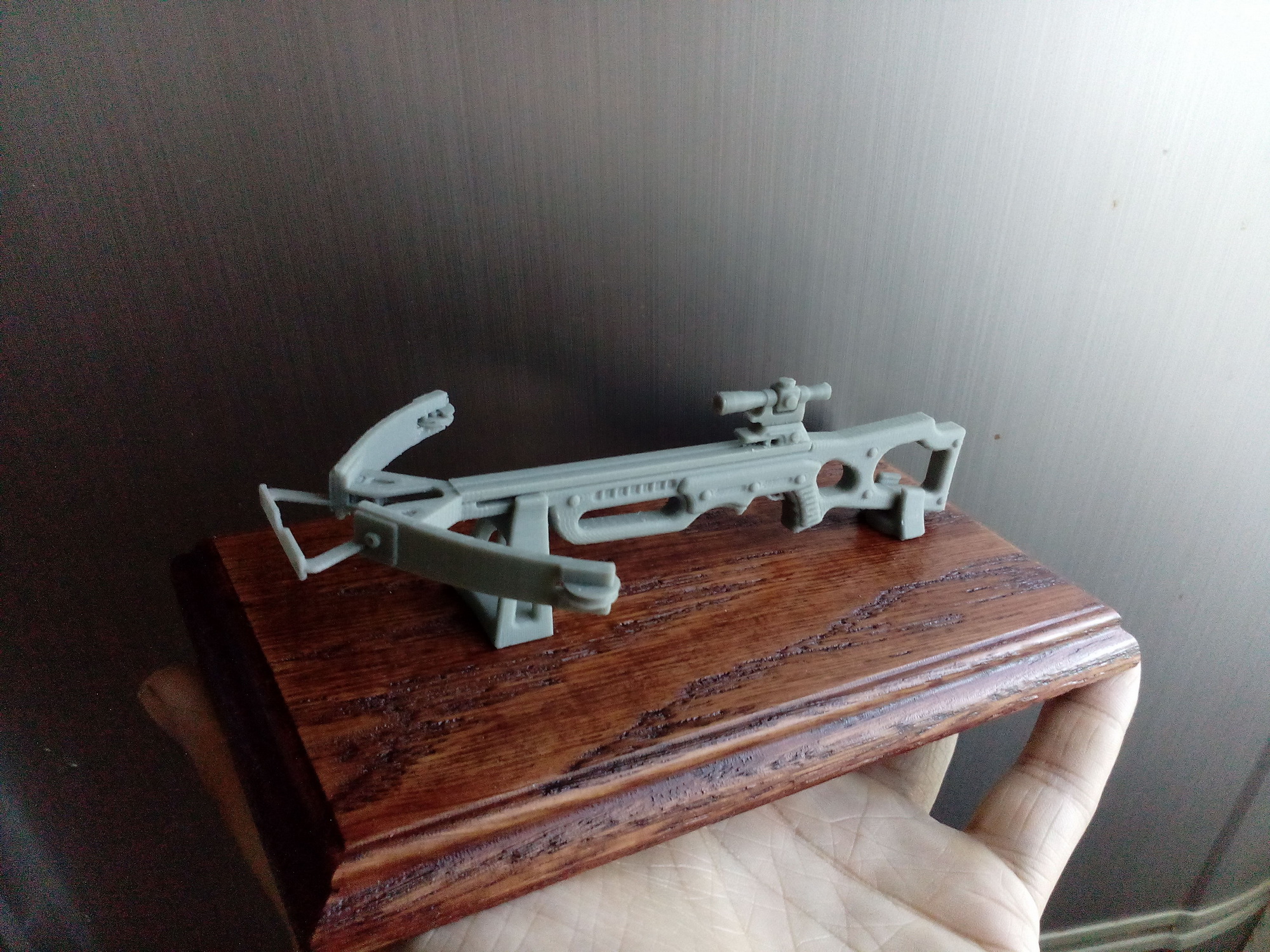

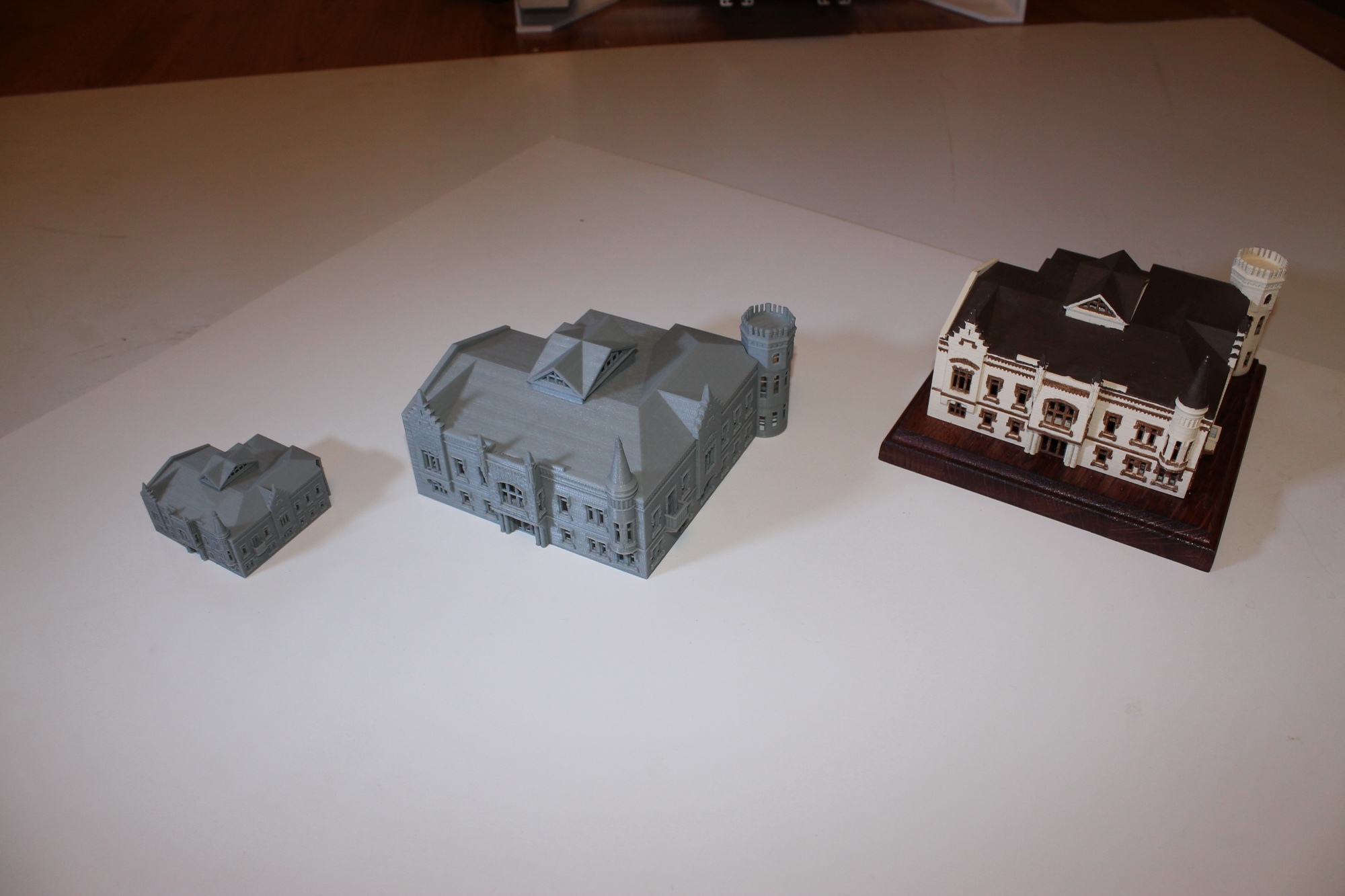

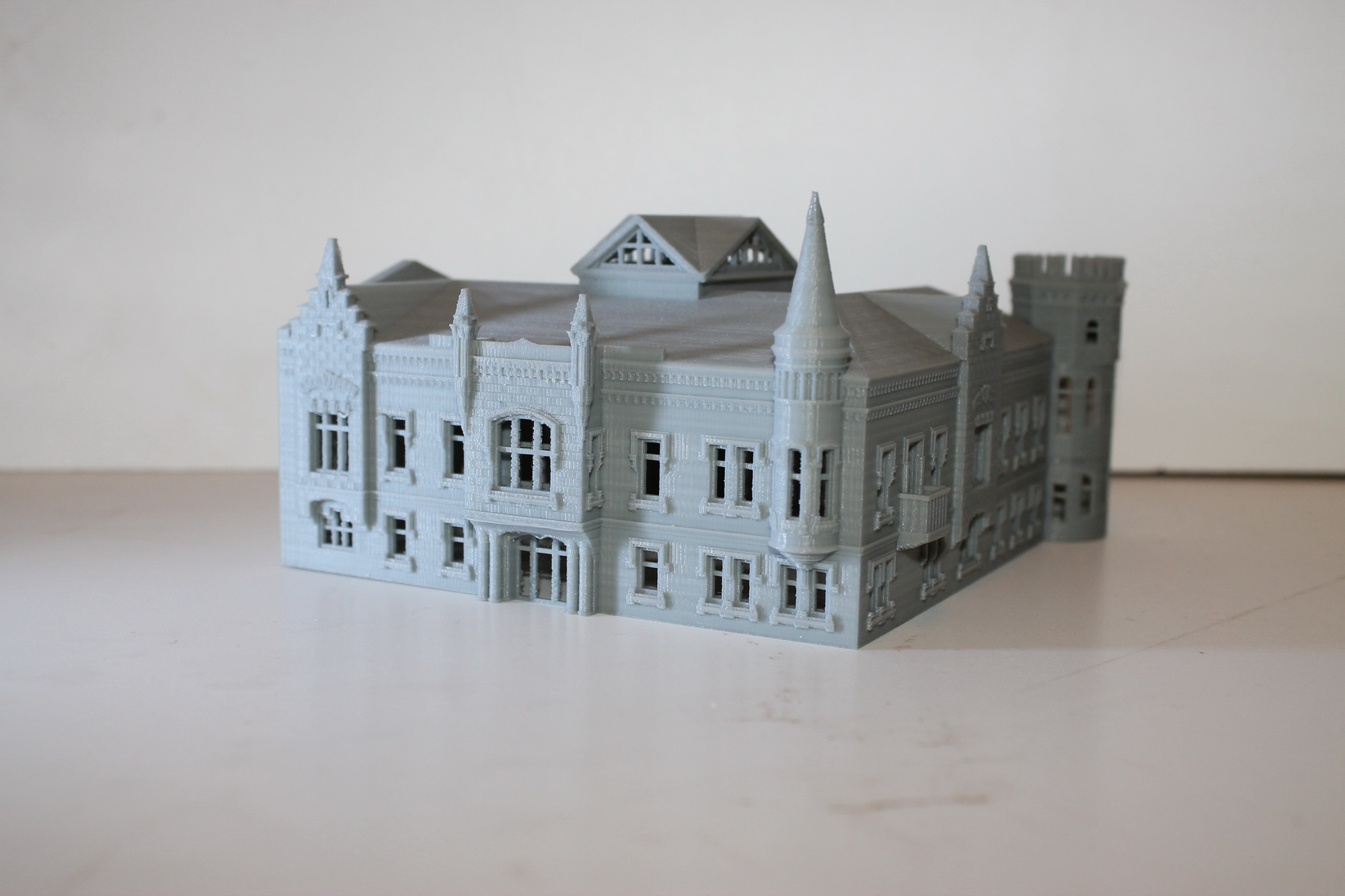

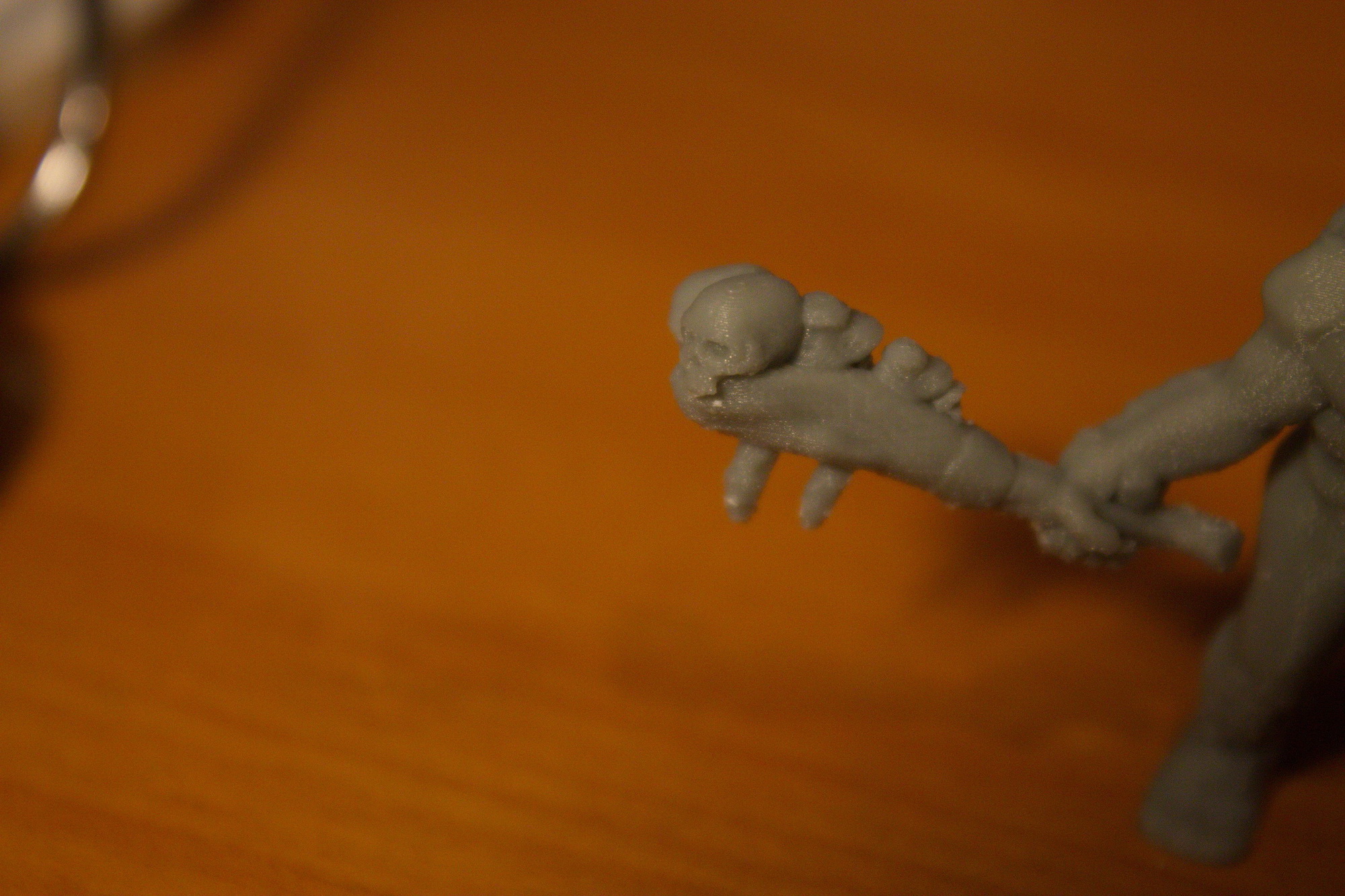

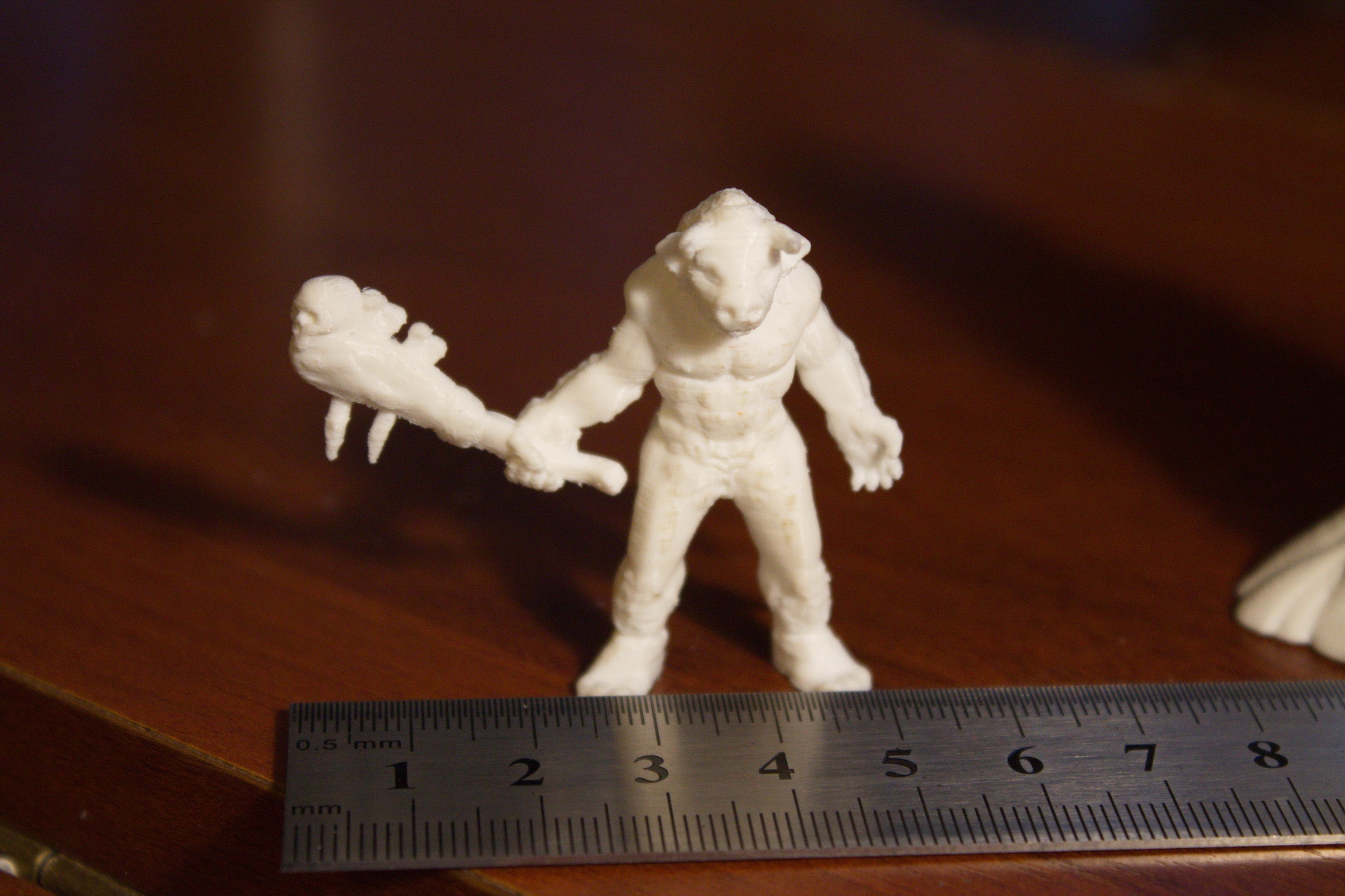

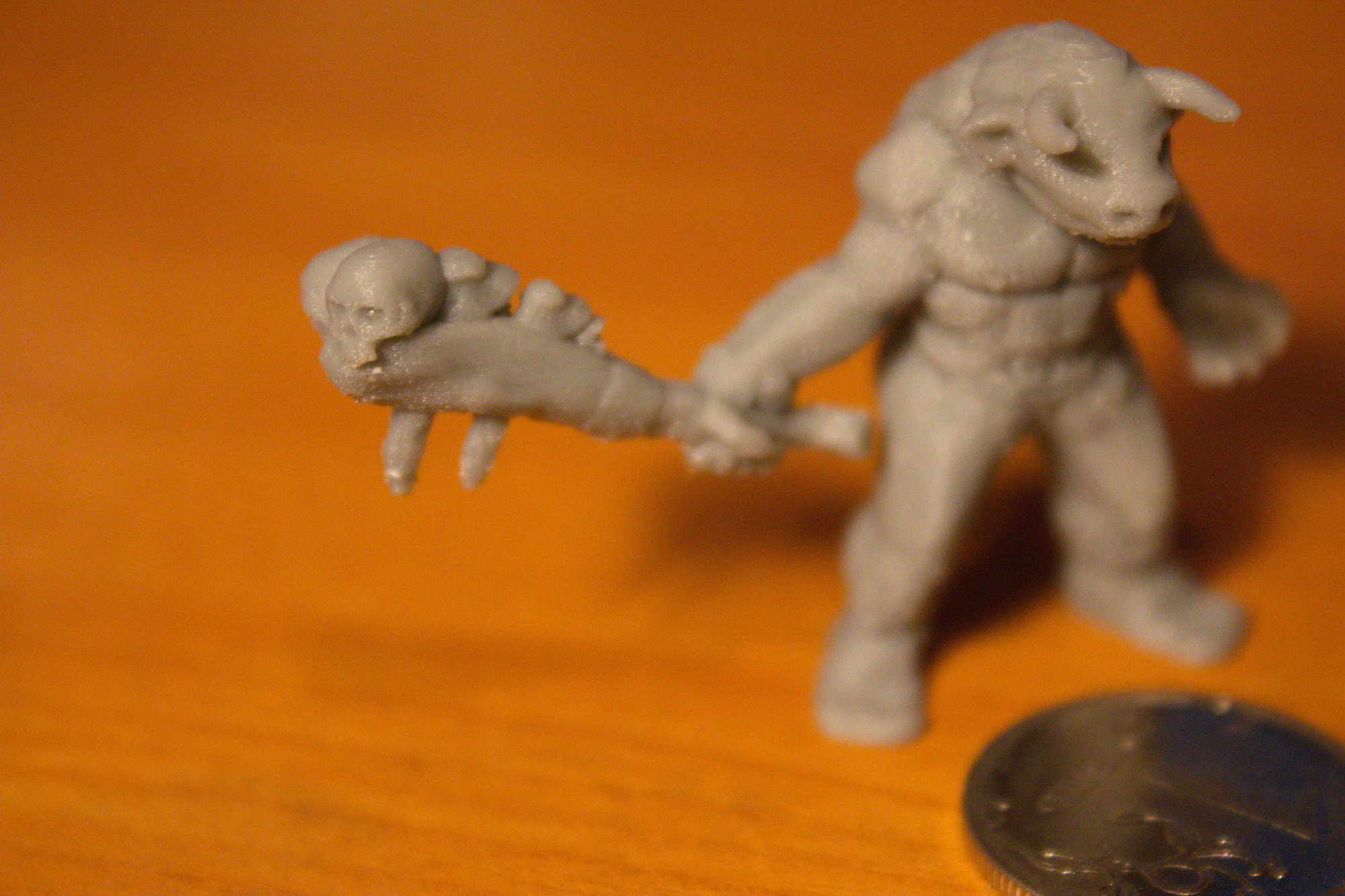

Рабочее поле 230Х340Х350мм. Стол без подогрева (не нужен) сопло 0,2мм слой от 0,05мм. печатает отлично, сопло не забивается, точность приемлемая. скорость печати обычно от 35мм\с отличного качества и до 150мм\с если просто попонтоваться. Печать на этом принтере долгая конечно но это стоит того.
Использую профиля станочные, рельсы профильные 12 и 15мм (с цилиндрами больше возьни, да и размеры жрут они). Ремни стоят gt2 и t2,5. Стараюсь делать так, чтобы заменить любую деталь можно было в течении 2х часов. Пока поломок в китайской электроники не замечено. По ценам не скажу точно, многие детали брал до повышения цен. Думаю при нынешних ценах принтер обошелся бы тысяч в 30000(+_).

http://ru.aliexpress.com/item/Kossel-Mi ... 90738.html
http://ru.aliexpress.com/item/Free-Ship ... 97056.html те которые стоят, но брал бы
http://ru.aliexpress.com/item/New-produ ... 6,201409_1

Завтра выложу видео работы V.3

P.S. И давайте на ты

Подключил только моторы и термистор (без него не запустить оказалось). Софт репетирхост, скорость печати до 150мм\с больше ставить смысла нет, мне кажется. Рабочее поле 320-330мм по каждой оси. Работает без сбоев. Буду потихоньку ваять дальше.
http://www.youtube.com/watch?v=lPhrfKRiGds

Привет! Тоже собираю CoreXY, только на 30 профиле и на 9мм рельсах. Рельсы чем смазывал? А то, у меня, они упакованы и смазаны маслом, но как то, они не так ходят, туговато. Смазка на тормозуху похожа, вяжущая.

Ardi писал(а):Подключил только моторы и термистор (без него не запустить оказалось). Софт репетирхост, скорость печати до 150мм\с больше ставить смысла нет, мне кажется. Рабочее поле 320-330мм по каждой оси. Работает без сбоев. Буду потихоньку ваять дальше.
http://www.youtube.com/watch?v=lPhrfKRiGds

Подскажите, где вы брали ролики, на которых ремни ездят. Я так понимаю, их профиль должен быть похож на букву Н, дабы ремень не изгибался и нt uekzk. На али видел только V и U (полукруглые для цилиндрических направляющих).

Hellogen писал(а):Подскажите, где вы брали ролики, на которых ремни ездят. Я так понимаю, их профиль должен быть похож на букву Н, дабы ремень не изгибался и нt uekzk. На али видел только V и U (полукруглые для цилиндрических направляющих).

Это просто соединенные два подшипника с фланцем, типа таких http://ru.aliexpress.com/item/10pcs-fla ... 5,201409_4

Огромное спасибо Turncoat. Одной проблемы меньше )

Добавлено спустя 2 минуты 2 секунды:
Уважаемый Ardi.Скажите, пожалуйста, откуда Вы черпали информацию по кинематике core xy. У меня есть схема (изображение) ремней, но может поподробнее есть что?

Hellogen писал(а):Уважаемый Ardi.Скажите, пожалуйста, откуда Вы черпали информацию по кинематике core xy. У меня есть схема (изображение) ремней, но может поподробнее есть что?

А погуглить не судьба:
- оригинальный источник
- форум на репрап CoreXY Machines

Судьба, и это есть. Спасибо.

Всем привет.

Modman: Рельсы смазываю маслом для швейных машинок, ещё советского образца. И фрезер раз в неделю смазываю им же. Работает уже года три безотказно. Раньше смазывал смазкой типа литола. Но грязь дико налипает, пачкает. На счет туговатости, попробуй опорник перевернуть на 180 градусов. Обычно помогает.

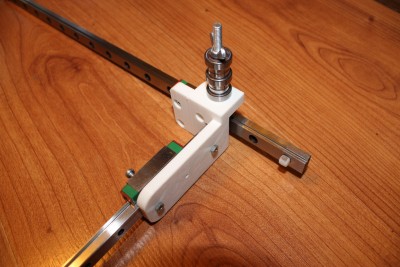

Hellogen: Это действительно простые подшипники даже без фланца. 13 и 16мм внешний диаметр 5мм внутренний. Подшипники с фланцем ждать долго было, а обычные на каждом шагу. 20-30р.
По поводу информации не заморачивался. Посмотрел кинематику на youtube, разкоментировал строчку corexy. Если оси поменяются местами, просто фазы одного из шд поменять местами.

Пока жду профилей, как только придут продолжу сборку.
