Год назад (где-то прошлой весной если уж быть точным) загорелся идеей собрать принтер, после прочтения статьи на хабре - http://geektimes.ru/post/258448/ (ну ок-ок, тогде это еще был хабр)

Долго собирал себе табличку с запчастями. Где, почем, что и как. Собрал, но сначала решил вырезать себе раму. Раму взял из этого поста. Причем сложилось довольно удачно. Когда поехал в Питер к родне, заехал к брату на работу и посмотрел, наконец, чем он там занимается. Оказалось, что он участвует в проекте по производству мебели, и не только, а в частности сидит за компом, проектирует модели в Rhino для последующей выкройки на ЧПУ фрезе. В общем пока тусовался в Питере, ездил к нему на работу с коварной целью - вырезать себе принтер.

Вырезали раму из МДФа, для проверки того как оно вообще получится. Получилось посредственно. Но с этими выкройками я таки поехал обратно, с мыслью о том что вот оно, начало.

После примерно полугода раздумий и ожиданий первых заказов приступил с первым сборкам.

Заказывать решил частями, сначала пастиковые запчасти и ардуинку, потом двигатели хотэнд и столик.

После получения первой партии оказалось что запчасти от прюши, к этому каркасу не подходят. Ось Z на не стандартном удалении от шпильки. По этому решил гуглить более аутентичную раму. И - нашел. Нашел выкройку, открыл в librecad и понял что ее надо поправить =) Весь чертеж состоял из кучи мелких линий которые даже обрисовывали круги отверстий. Опять же в отпуск отправился к брату, с собой прихватил набор пластика и подшипников. Довел до ума чертежик и попросил вырезать уже из фанеры. Нашли бесхозный лист. Я еще раз подогнал торцевые отверстия и отдал в работу. Через час работы ЧПУ фрезы я уже наяривал шкуркой доводя выкройки до ума.

Получилось всего ничего, фасад, каретка стола и пара касынок. Там же в питере съездил в магазин за шпильками и уже дома (там же в Питере) доделывал каркас с минимальным обвесом из шпилек, пластика и алюминиевых трубок. Получилось вполне себе красиво =) https://goo.gl/photos/qB5zd1qQ71cqK1DF9

По приезду домой, уже в Подольск, и получение остальных пакетов из Китая, я стал собирать все остальное https://goo.gl/photos/mXD8yBnQVU69ugLp7

Чуть позже, когда механика начала подавать правдивые телодвижения, я решился на запуск основного инструмента принтера - хотэнда. На тот момент, как мне показалос, jhead был более популярным да и дешевле. А поскольку на момент начала сборки я не рассчитывал что втянусь в проект, то старался экономить.

Короче говоря, включил я на прогрев и получил первый ком - https://goo.gl/photos/SQoode2uZx14bgr48 - косяк с не правильно установленным термистором в настройках платы =( Далее еще месяц ожиданий. Я снова заказал jhead, но на этот раз уже пустой и первый моточек пластика - 60 грамм черного ПЛА пластика.

И чтобы вы подумали? Ага, да https://goo.gl/photos/wC9jtvLtc74cF4SWA второй блин комом, хотя я же вроде бы даже все проверил....

Тогда я начал думать, что все - не судьба. И принтер будет так же как и 2 вертолета (https://www.google.com/search?q=esky+ho ... mQav&dpr=2) отправятся в дальний ящик. Но друзья поддержали и все же не забил!

-- тут стоит пояснить что я 2й раз пишу этот кусок, ибо обновил страничку и кусочек потерялся --

Примерно после этих фэйлов, я и появился на этом форуме как участник. Пришел с вопросом о том в чем же проблема и даст ли кто до посылки хотэнд погонять. Отозвался дядя Vovich70. Договорились что на месяц возьму у него китайскую реплику e3d-v5 (который до сих пор возвращаю, надеюсь в эти выходные таки отдам). Встретились я взял железяку и поехал с мыслью о том "теперь главное не расплавить и ее" и не расплавил! https://goo.gl/photos/n97VbE5HYt7VvqVP8 из-за дешевезны и экономии в экструдере были пружинки от ручек. Собственно заело пластик на определенном моменте и печать остановилась. Нашел нужное место и продолжил печать, а потом просто склеили половинки.

После того как закончился ПЛА, по наводки все того же Vovich70 купил АБС. Купил и начал баловаться. Сначала пытался на холодном столе, но сразу понял почему все же нужен горячий стол =) Появилась проблема с блоком питания. 180 ватт АТХ не хватало. Выручил сосед, подогнал 400 ваттный. Понеслось https://goo.gl/photos/jTb2Y6FDjU7NJb8M8 неслось вполне успешно пока не умерла гайка. Гайку заменил на удлинненую и так до сих пор и живем. Правда сейчас все еще лежат многозаходные винты. Руки не доходят заменить.

Из самого значимого что я печатал, это запчасть для струйного МФУ https://goo.gl/photos/qT6LVZYHFC6keibBA (фотки с подписями)

Поже приступил к переделке принтера, перепечатал экструдер https://goo.gl/photos/jJ7iGWd3JjjY9JUR8 - взял за основу wade l3k https://github.com/lautr3k/Wade-L3K Для него пришлось перерисовывать крепление для охлаждения радиатора ибо имеющиеся не подходили к e3d-v5. И уши для охлаждения пластика на столе. Последние постоянно переделываются.

Дальше начал печатать уже дельные вещи, которые заказывали друзья. Себе, разве что, напечатал корпус для raspberry pi.

https://goo.gl/photos/nz8eM1Gf6Zgitv6m9
https://goo.gl/photos/TT8393TJcQqBs8589
https://goo.gl/photos/F6zGjzsd7QJjWK9z9
https://goo.gl/photos/Upc17MVnxb89kWgE6
https://goo.gl/photos/5FpzFH8jdsNXxeW27
https://goo.gl/photos/Dcs8USboYwepDQwh6
https://goo.gl/photos/Xw6TMN8CBVPF4Sqw6


На текущий момент принтер работает так:

- arduino + ramps
- raspberry pi
- e3d-v5 китай
- столик 200х200
- латунные втулки на столе и lm8uu на всем остальном
- бп 400 ватт с управлением питания через ардуинку
- пара вентиляторов на обдув стола на 6000 оборотов каждый (ух и сдувают они тепературу! на 30-40 градусов при резком старте до 100%)

надо доделать
- разобраться с пропусками шагов по оси Y ибо при печати 2х деталей за раз они есть, а при печати одной детали все ок. Скорости и ускорения снижал снижал, но как-то не особо спасает =/ или я чего-то не понимаю. Сейчас думаю снова на lm8uu перейти
- поставить таки многозаходные винты на Z
- научиться печатать марвина

с последним получается вот так https://goo.gl/photos/ccA6BbEFUs7ZxRrF7 что делать уже и не знаю. Причем вертикаль печатает на ура! Пробовал и kisslicer и slic3r

Вроде все.

ps пытался коротенько, а получилось вот так вот не хило =)

Ну нормальный процесс совершенствования, у всех так я думаю.
Я вон тоже с горяча много чего (благо мелочёвка) на Алиэкспрессе заказал не подумавши, да и проект был только в голове.
Первый блин комом, как говорится.
А марвина думаю надо с поддержками печатать, при кажущейся простоте, модель непростая, даже интересно стало
Я вот пытаюсь обезьяну с гранатой напечатать, однако коварная модель оказалась, сделал два подхода и ну никак, печатает до гранаты и соплом сшибает.

А вот фиг, по тз его надо печатать на холодном столе со 100% обдувом и без поддержек.

Это же квест на 3dhub'е. Так сказать вступительный экзамен.

Так что пока я его так и не прошёл.

Печатается марвин без поддержек. Мой из ABS
http://www.thingiverse.com/make:114237

*моя завидовать* последнего пытался печатать на довольно успешном конфиге kisslicer, чем закончилось точно не помню, но на успех это явно не тянуло.

Вот конфиг которым вчера резал крепления для lm8uu, которые получились более чем отлично (Фотоку вечером сделаю).

https://www.dropbox.com/sh/m5wmuyelvjzu ... 02eJa?dl=0

а вот и жкод https://dl.dropboxusercontent.com/u/398 ... kiss.gcode
Я мог играться только температурой разве что, обычно печатаю на 190° (195°-200° на первом слое) и на 60° столе. В случае с марвином печатал еще и трубку, ну чтобы он хоть как-то остывать успевал. Но не получилось.

Для PLA, а особено PLA от REC, нужен хороший обдув, у тебя же почему то выставлен 50%
толщина слоя нужна поменьше, для облегчения печати нависающих элементов, скорость тоже поменьше.
40мм/сек должно быть нормально
попробуй напечатать с рафтом и слой сделай 0.15 или даже 0.1
для обдува хоть обычный вентилятор еще рядом поставь.

Спасибо! Попробую вечером

Добавлено спустя 6 минут 26 секунд:
50%, это я скорей забыл увеличить. Хотя один раз попробовал и до 100 поднять но тогда я потерял слой периметра =)

Смысла нет на 3dhub регистрироваться и печатать Марвина, разве что ради "ачивку" получить. Заказов на печать оттуда все равно не будет, даже с топовой оценкой.

Попробовал из интереса марвина, настройки нетрогал после последней печати, слой 0,2 мм, обдува у меня нет, верхушку ртом поддувал.

Это не важно =) Чисто спортивный интерес. Потом я еще и корабликом займусь.

Надо же как-то выявлять изъяны в собственном творении. А то ж то что получается. Кубики печатать могу, формочки для печений могу, что-то более менее покрупней получается, а марвин только пластик переводит =(

Кстати, для меня все еще открыт вопрос про скорость. Вот хоть убейте не понимаю как она получается. Вот как понять с какой скоростью он сейчас печатает?

с правильной
обсуждение скорости печати для меня всегда было загадкой.
как можно говорить о скорости когда периметр печатается с одной, причем внешние витки медленнее, заполнение с другой, поддержка с третьей

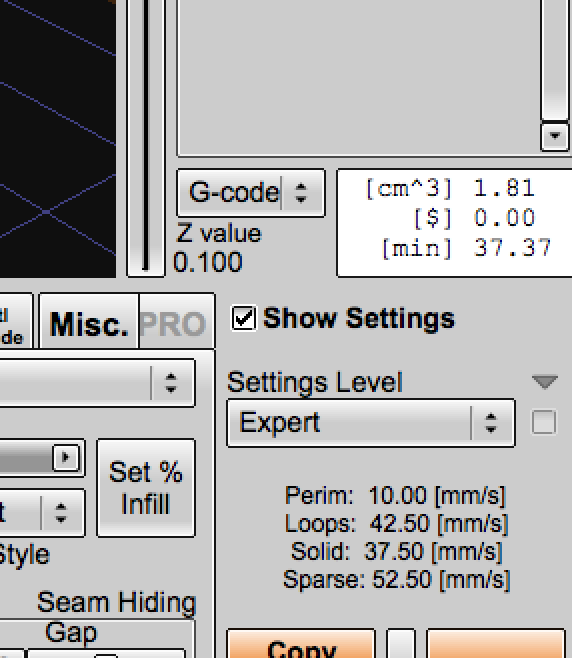

ну а вообще в обычном понимании у тебя 10 мм/с это периметр.

Скорость печати это всегда усредненное значение
Кроме разной скорости при печати разных периметров и заполнения, еще скорость зависит от модели и сможет ли принтер с учетом настроек ускорений разогнаться до заданной, даже не самой высокой, скорости.

Так это понятно, вроде как. Просто как понять "40мм/сек должно быть нормально" =) Или например тех.характеристики у производителей:

bq hephestos писал(а):PRINTING SPEED
Recommended speed: 40-60 mm/s
Maximum recommended speed: 80-100 mm/s

Я, конечно, овен по гороскопу, но тупить перед воротами не очень хочется. И ведь ни одна софтина не напишет, вписываешься ли ты в указанные пределы, или нет?

Приеду домой и буду с шагом в 10% в кисе уменьшать скорости. Посмотрим на каком из этапов станет хорошо. И надо снова с ушами разобраться. те что сейчас есть не опускаются ниже. И, видимо, не хватает обдува... хотя... Посмотрю как марвины будут получаться

Это самое, поставил на печать, с включенным обдувом на всех параметрах = 100%; толщиной слоя = 0.1мм; и скорость уменьшил на 25% от того что было на скринах выше.

И знаете что? А получается =)первые мостики все равно чуть-чуть провисли, но вот потом вроде как много лучше чем было! Остается еще минут 30-40, посмотрим что будет в конце.

Добавлено спустя 1 час 13 минут 52 секунды:
Супер! Получилось даже лучше чем думал и мечтал. И скорость даже не такая уж и медленная чтобы было совсем грустно.

p.Omelchenko писал(а):Это самое, поставил на печать, с включенным обдувом на всех параметрах = 100%; толщиной слоя = 0.1мм; и скорость уменьшил на 25% от того что было на скринах выше.

И знаете что? А получается =)первые мостики все равно чуть-чуть провисли, но вот потом вроде как много лучше чем было! Остается еще минут 30-40, посмотрим что будет в конце.

Добавлено спустя 1 час 13 минут 52 секунды:
Супер! Получилось даже лучше чем думал и мечтал. И скорость даже не такая уж и медленная чтобы было совсем грустно.

ЫЫ, покажи что получилось, меня тоже приплющило на марвина, я даже вентилятор прилепил.
