MonZon писал(а):Уши не болят, но малость оно резонирует. Хотя я перевел X и Y на самопечатные подшипники из ПЛА. Стало заметно тише.

А если из акрила, а не из фанеры? Понятно, что дороже, но хочется и по ночам тоже печатать.

Не пробовал пока что. Но разработчики этого принтера уже выпустили его модификацию на раме из экструзионного алюминия. По отзывам она заметно тише.

Короче, я списался с автором вот этого аппарата: http://www.thingiverse.com/thing:572246 и выпросил у него CAD-файлы. Теперь я могу пилить его как хочу. Если вам тоже нужны - спрашивайте у автора.

Добавлено спустя 1 минуту 47 секунд:
barakuda62, может быть переделаю его в CoreXY на основе твоей кинематики, посмотрим. В общем, всем большое спасибо, я счастлив!

RomanST77 писал(а):Короче, я списался с автором вот этого аппарата: http://www.thingiverse.com/thing:572246

Не вы первый.. Тут чуть ниже принтер по имени ZAV уже сделан на рельсах и H-Bot кинематике...

Dimon372 писал(а):

RomanST77 писал(а):Короче, я списался с автором вот этого аппарата: http://www.thingiverse.com/thing:572246

Не вы первый.. Тут чуть ниже принтер по имени ZAV уже сделан на рельсах и H-Bot кинематике...

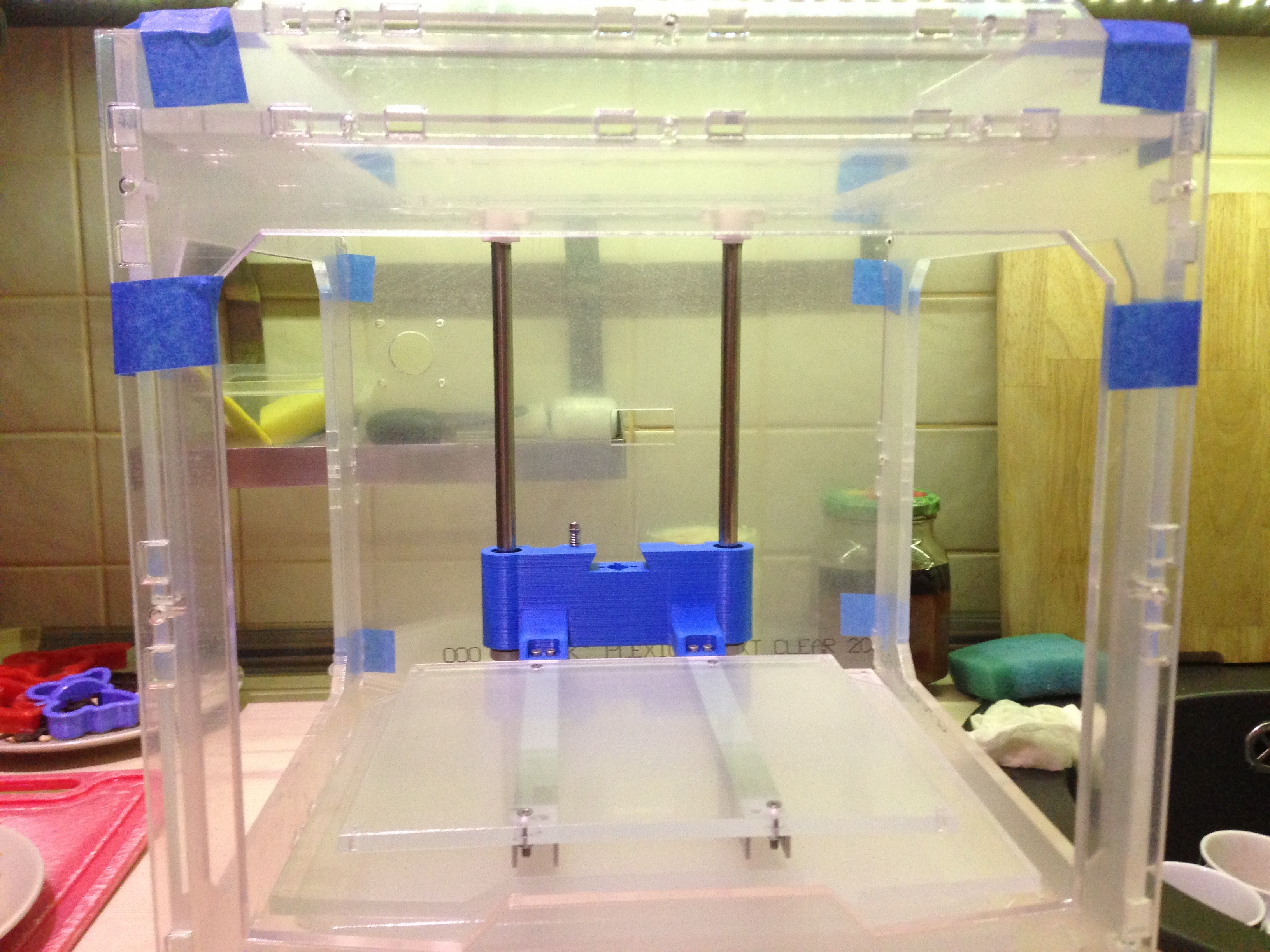

Рельсов у меня не планируется, принтер довольно компактный, валы короткие. Вертикальные будут потолще, чем у оригинала, вместо шпильки - трапецеидальный винт. Пока неспешно идет сборка:

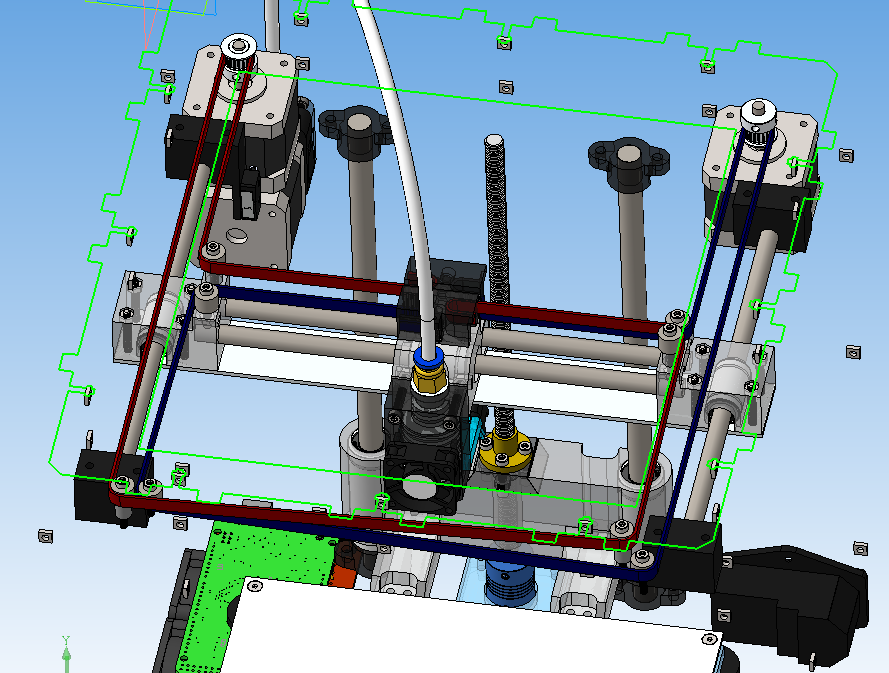

Автор Сигнума подтвердил, что с кинематикой H-Bot там есть проблемы с перекосом коротких подшипников в каретке, поэтому собирать буду вот так:

Малость оффтоп: Где-то на просторах инета встречал CoreXY принтер из алюминиевой экструзии - таких много, но я видел особый. У него экструзия используется не только как несущая конструкция, но и как рельсы типа HiWin. Ни у кого ссылочки не осталось? Никак не могу найти его снова...

Спасибо, но это с роликами. А там прям напечатанные каретки, причем с винтом подтяжки даже...

RomanST77 писал(а):Автор Сигнума подтвердил, что с кинематикой H-Bot там есть проблемы с перекосом коротких подшипников в каретке, поэтому собирать буду вот так:

А в чем выполнен проект принтера - не в Солидворксе случайно? Если да - как ремни прорисовывать и если каретку перемещать ремни тоже перемещаются?

Alexus12 писал(а):

RomanST77 писал(а):Автор Сигнума подтвердил, что с кинематикой H-Bot там есть проблемы с перекосом коротких подшипников в каретке, поэтому собирать буду вот так:

А в чем выполнен проект принтера - не в Солидворксе случайно? Если да - как ремни прорисовывать и если каретку перемещать ремни тоже перемещаются?

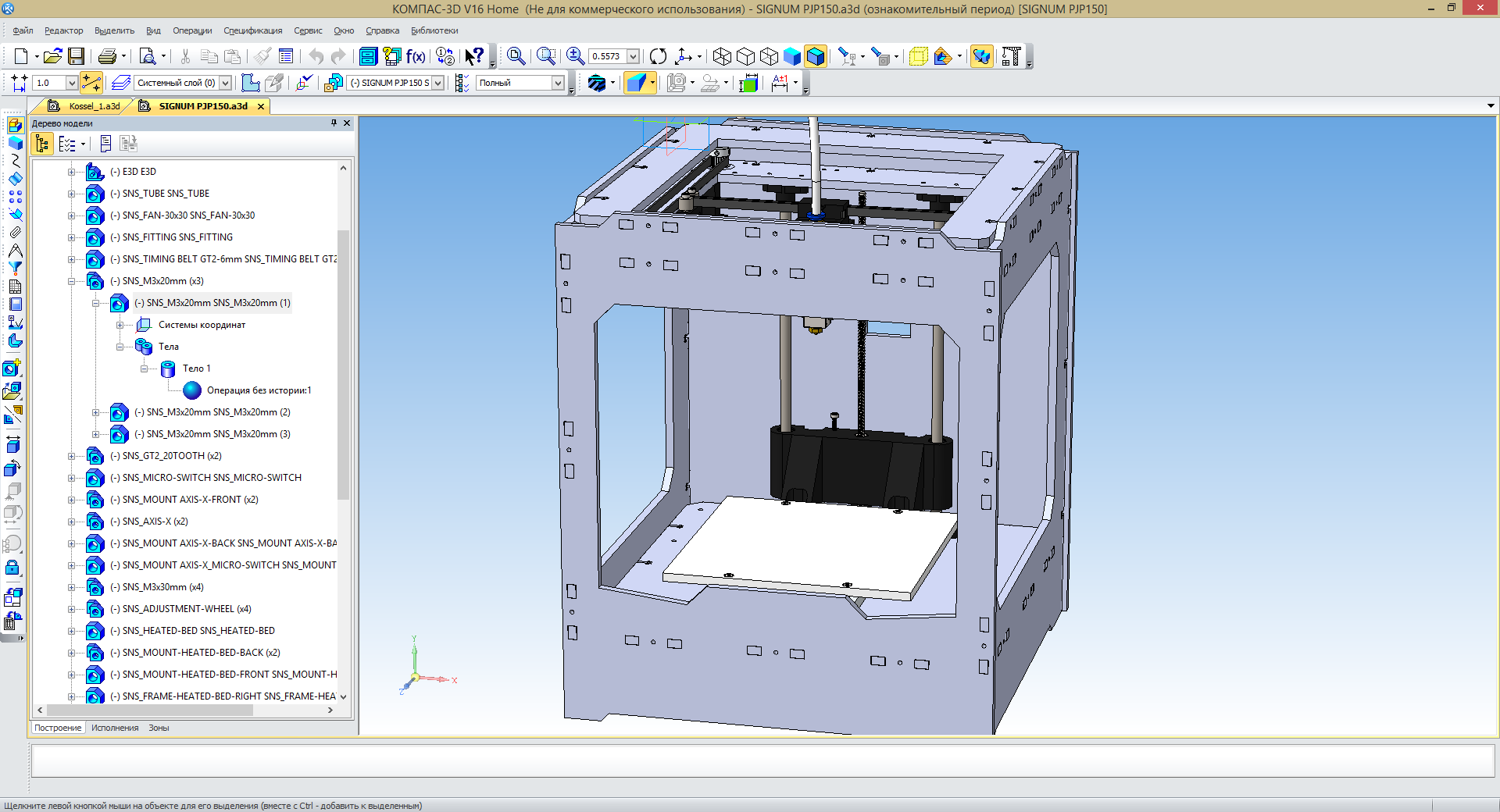

Оригинальный проект - в Солидворксе. У меня его нет, я сконвертировал в Компас и ваяю в нем. Анимацию перемещения сделать можно, я не заморачивался, просто двигаю компонент без ремней чтобы убедиться, что ничего нигде не цепляет.

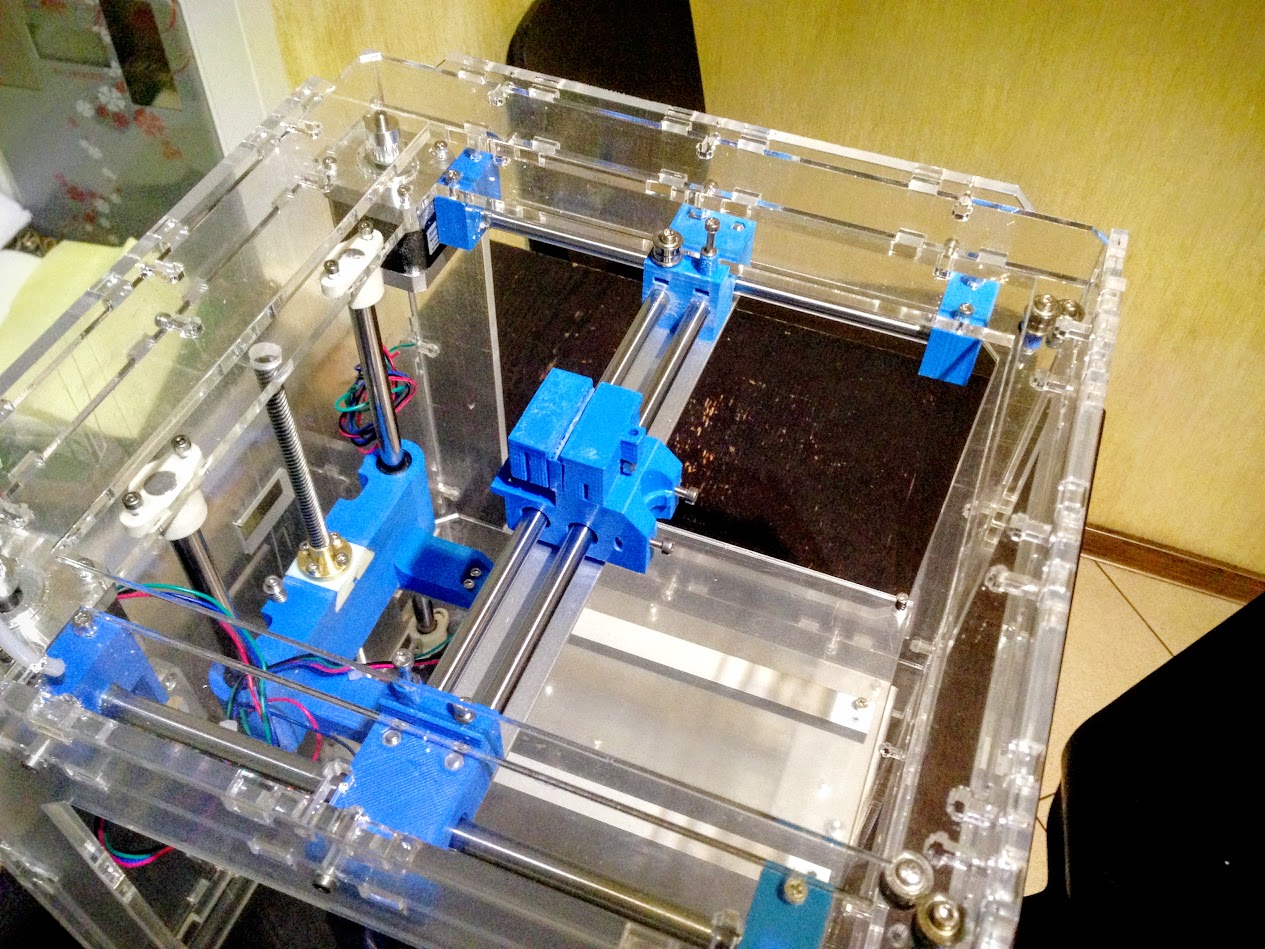

Таки я его включил сегодня, видео: http://www.youtube.com/watch?v=QNrzG8T9xh0

Детальки тут: http://www.thingiverse.com/thing:1165682

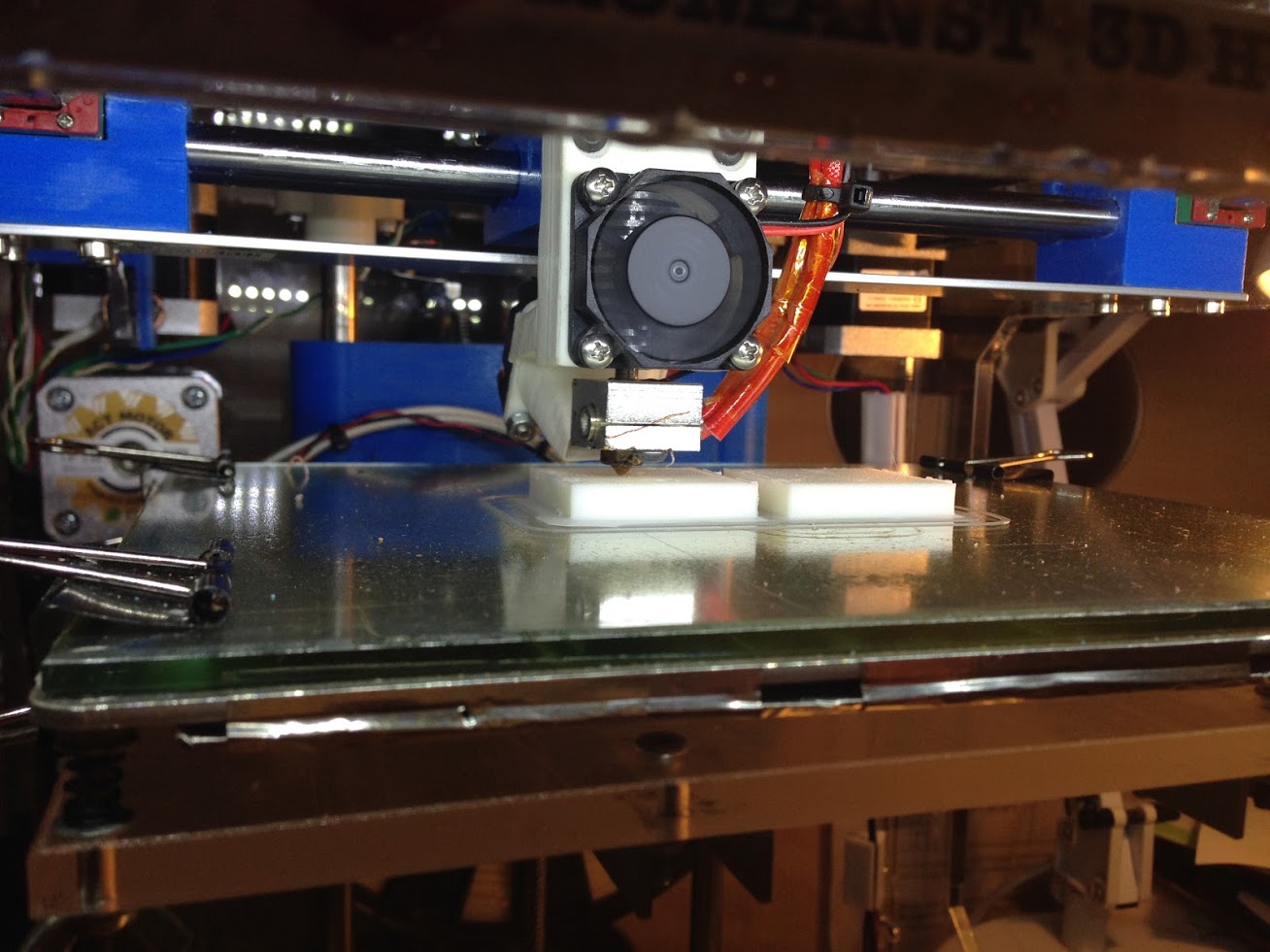

Пока разбираюсь с настройками слайсера, если печатать быстро (от 100 мм/с), то при замедлении хотенда начинает передавливать, лезут сопли. Но стенки ровные настолько, что прюшу уже хочется выкинуть в окно продать...

Да, пришлось ось Y переделать на рельсы, на валах была какашка...

Если несложно, киньте ссылки на рельсы. Тип и где брали, можно в личку. Не могу найти, готов и на HIWIN.
И еще вопрос: с чем были связаны какашки конструкции на валах?

serg_dm писал(а):Если несложно, киньте ссылки на рельсы. Тип и где брали, можно в личку. Не могу найти, готов и на HIWIN.
И еще вопрос: с чем были связаны какашки конструкции на валах?

Вот вполне годные рельсы недорого: http://ru.aliexpress.com/item/Kossel-Mi ... 17235.html

Чертежи делались под CAD-модели HIWIN MGN9H, то, что прислал продавец, в размеры вполне попало. На валах конструкция получается значительно менее жесткая, что приводит к адским люфтам и перекосам. CAD-Файлы для рельсов: http://www.hiwin.cz/en/download/3d-mode ... -guideways

Заходим на немецкий сайт HiWin и качаем модели какие душе угодны
http://www.hiwin.de/de/CAD_Konfigurator.html

там можно рельс нужной длинны указать .. и скачаете прям как надо и вставите в сборку
