Добрый всем день

Есть в наличии компьютер:
1) Вин 7 64
2) Вин ХР 32

Оборудование:
1) Ардуина МЕГА 2560 (CH340 узб часть)

Есть программы:
1) Ардуина ИДЕ
2) Репетиер ХОСТ
Прошивка марлин с минимальными изменениями(только выбрал плату и выставил банд 128000)

Прошивается вроде как нормально(50кб занимает)

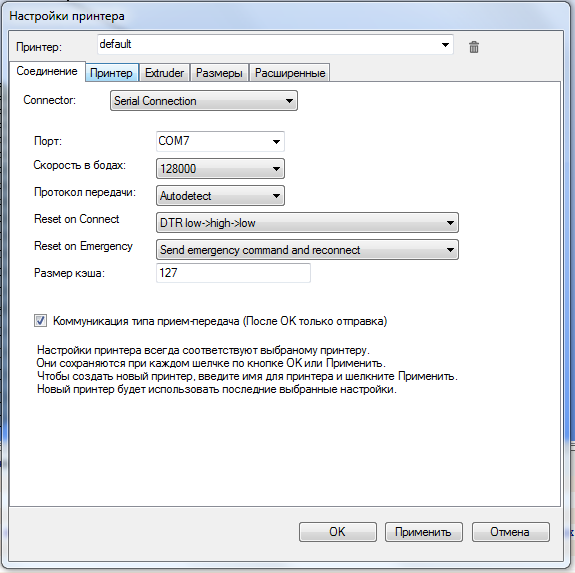

После рестарта платы, запускаю репетиер хост, настраиваю 128000, ком порт и кэш (почему то 63 иногда прокатывает лучше чем 127)

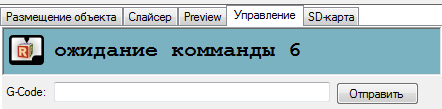

Нажимаю подключить, загорается зеленым, далее на любую команду пишет "ожидание команды ХХ" где ХХ число которое растет при каждом клике
С рампс'ом и без ведет себя одинаково!

иногда репетир ругается что не может получить доступ к ком порту
и на ХР при нажатии на кнопки управления через пол секунды приложение вылетает

лог из репетира после коннекта

Код: Выделить всё

07:45:16.634 : start
07:45:16.634 : echo:Marlin1.0.2
07:45:16.634 : echo: Last Updated: Jun 25 2015 10:05:51 | Author: (none, default config)
07:45:16.634 : Compiled: Jun 25 2015
07:45:16.634 : echo: Free Memory: 5240  PlannerBufferBytes: 1232
07:45:16.634 : echo:Hardcoded Default Settings Loaded
07:45:16.634 : echo:Steps per unit:
07:45:16.634 : echo:  M92 X78.74 Y78.74 Z533.33 E836.00
07:45:16.634 : echo:Maximum feedrates (mm/s):
07:45:16.634 : echo:  M203 X500.00 Y500.00 Z5.00 E25.00
07:45:16.634 : echo:Maximum Acceleration (mm/s2):
07:45:16.634 : echo:  M201 X9000 Y9000 Z100 E10000
07:45:16.634 : echo:Acceleration: S=acceleration, T=retract acceleration
07:45:16.634 : echo:  M204 S3000.00 T3000.00
07:45:16.648 : echo:Advanced variables: S=Min feedrate (mm/s), T=Min travel feedrate (mm/s), B=minimum segment time (ms), X=maximum XY jerk (mm/s),  Z=maximum Z jerk (mm/s),  E=maximum E jerk (mm/s)
07:45:16.650 : echo:  M205 S0.00 T0.00 B20000 X20.00 Z0.40 E5.00
07:45:16.653 : echo:Home offset (mm):
07:45:16.656 : echo:  M206 X0.00 Y0.00 Z0.00
07:45:16.658 : echo:PID settings:
07:45:16.660 : echo:   M301 P22.20 I1.08 D114.00
07:45:17.117 : N1 M110 *2
07:45:17.701 : N1 M110 *2
07:45:17.982 : Error:No Checksum with line number, Last Line: 0
07:45:17.982 : Resend: 1
07:45:18.002 : ok
07:45:18.002 : Resend: N1 M110 *2
07:45:18.009 : Error:Line Number is not Last Line Number+1, Last Line: 0
07:45:18.010 : Resend: 1
07:45:18.019 : Resend: N1 M110 *2
07:45:18.019 : ok


куда копать? ЧЯДНТ?

Добавлено спустя 1 час 59 минут 21 секунду:
UPD1

Прошил прошивкой репетир. Ничего не изменилось, но пропали ошибки из кода выше, видимо команды м110 нет в марлине)

Artppm писал(а):Добрый всем день

1) Ардуина ИДЕ
2) Репетиер ХОСТ

В какой то из версий репитиера была у меня такая ерунда
Попробуй из Pronterface поуправлять

PS: Скорость попробуй 250000 выставить

SDimok писал(а):В какой то из версий репитиера была у меня такая ерунда
Попробуй из Pronterface поуправлять

+1
нефиг программе управления умничать и засылать пустые управляющие строки снабженные контрольной суммой

PS: Скорость попробуй 250000 выставить

+1
зачем снижали?
250000 на плотной печати большого количества дуг и то мало - подтормаживать начинает

SDimok писал(а):
В какой то из версий репитиера была у меня такая ерунда
Попробуй из Pronterface поуправлять

PS: Скорость попробуй 250000 выставить

Тогда давайте сначала))

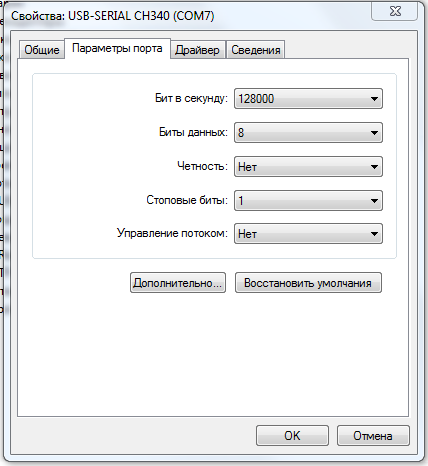

настройки ком порта в винде, максималка там 128000

в прошивке сделал 250000
в Pronterface 250000

Код: Выделить всё

Connecting...
Traceback (most recent call last):
  File "printrun\pronterface.pyc", line 1053, in connect
  File "printrun\pronsole.pyc", line 720, in connect_to_printer
  File "printrun\printcore.pyc", line 46, in inner
  File "printrun\printcore.pyc", line 208, in connect
  File "encodings\utf_8.pyc", line 16, in decode
UnicodeDecodeError: 'utf8' codec can't decode byte 0xce in position 36: invalid continuation byte


потом потыкав в боды все таки получил коннект в пронтерфейсе

Код: Выделить всё

Printer is now online.
echo:Marlin1.0.2
echo: Last Updated: Jun 26 2015 11:24:21 | Author: (none, default config)
Compiled: Jun 26 2015
echo: Free Memory: 5240  PlannerBufferBytes: 1232
echo:Hardcoded Default Settings Loaded
echo:Steps per unit:
echo:  M92 X78.74 Y78.74 Z533.33 E836.00
echo:Maximum feedrates (mm/s):
echo:  M203 X500.00 Y500.00 Z5.00 E25.00
echo:Maximum Acceleration (mm/s2):
echo:  M201 X9000 Y9000 Z100 E10000
echo:Acceleration: S=acceleration, T=retract acceleration
echo:  M204 S3000.00 T3000.00
echo:Advanced variables: S=Min feedrate (mm/s), T=Min travel feedrate (mm/s), B=minimum segment time (ms), X=maximum XY jerk (mm/s),  Z=maximum Z jerk (mm/s),  E=maximum E jerk (mm/s)
echo:  M205 S0.00 T0.00 B20000 X20.00 Z0.40 E5.00
echo:Home offset (mm):
echo:  M206 X0.00 Y0.00 Z0.00
echo:PID settings:
echo:   M301 P22.20 I1.08 D114.00


но беда в том что при каждом перезапуске программы он не хочет коннектиться.
упорно двигает мне что что то не то с кодировками, а потом потыкав разные кнопки все таки соглашается.
движками подвигал))уже радость)

Добавлено спустя 24 минуты 54 секунды:
UPD2

вот еще вопрос

у РАМПСа выводы

2B 2A 1A 1B

мотор с синим, желтым, красным, зеленым проводом
обмотки желтая + синяя, красная +зеленая
как я нашел в интернете, красный А+, Зеленый А-, желты В+, синий В-

как правильно подключать?

я сделал так
2В-синий, 2А желтый, 1А красный, 1В зеленый

но есть ли разница где + а где - у обмотки? как правильно подключать?

Artppm писал(а):вот еще вопрос
у РАМПСа выводы
2B 2A 1A 1B
мотор с синим, желтым, красным, зеленым проводом
обмотки желтая + синяя, красная +зеленая
как я нашел в интернете, красный А+, Зеленый А-, желты В+, синий В-

как правильно подключать?

я сделал так
2В-синий, 2А желтый, 1А красный, 1В зеленый
но есть ли разница где + а где - у обмотки? как правильно подключать?

Важно правильно определить пары проводов одной обмотки, т.е. интернет это конечно хорошо, но проверить тестером всё-таки нужно (и лучше у каждого движка)

Допустим вы точно определили, что кр/зел одна обмотка, син/жёл другая, то подключайте как и хотели (2В-синий, 2А желтый, 1А красный, 1В зеленый)- перепутанные +/- повлияют только на то в какую сторону будет вращаться ротор, всё равно при настройке принтера вращение будете проверять и если вращение будет в обратную сторону то исправите это программно или поменяете местами провода одной обмотки.

Artppm писал(а):
вот еще вопрос

у РАМПСа выводы

2B 2A 1A 1B

мотор с синим, желтым, красным, зеленым проводом
обмотки желтая + синяя, красная +зеленая
как я нашел в интернете, красный А+, Зеленый А-, желты В+, синий В-

как правильно подключать?

я сделал так
2В-синий, 2А желтый, 1А красный, 1В зеленый

но есть ли разница где + а где - у обмотки? как правильно подключать?

Если двигатели вращаются нормально, не трещат, то значит все правильно подключили. Направление вращения можно поменять в прошивке или перевернуть разъем.

Обмотки проверить очень просто:
коротишь 2 провода между собой, пробуешь провернуть вал двигателя.
Если трудно провернуть - значит вы нашли одну обмотку, остальные 2 провода - вторая обмотка.
А подключать все равно как + - или -+ (потом перевернув одну пару, выберите нужное направление вращения двигателя)
Или как правильно написали выше, можно скорректировать в прошивке, инвертировав ось.

пары я определил очень быстро) мультиметром)

у меня сейчас пока 2 проблемы

1) почему то не конектится репетир и вторая прога по долгу! репетир пишет что нет доступа к порту, ну а я конечно же ничего иного не запускал, перезагружал сам девайс
вторая прога пишет

Код: Выделить всё

Connecting...
Traceback (most recent call last):
  File "printrun\pronterface.pyc", line 1053, in connect
  File "printrun\pronsole.pyc", line 720, in connect_to_printer
  File "printrun\printcore.pyc", line 46, in inner
  File "printrun\printcore.pyc", line 208, in connect
  File "encodings\utf_8.pyc", line 16, in decode
UnicodeDecodeError: 'utf8' codec can't decode byte 0xce in position 36: invalid continuation byte

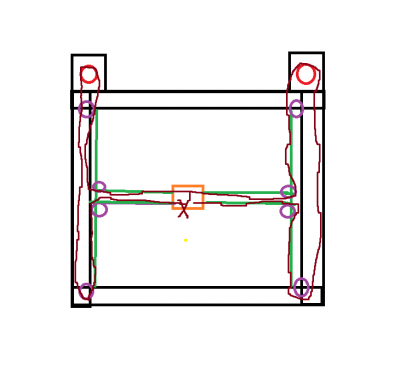

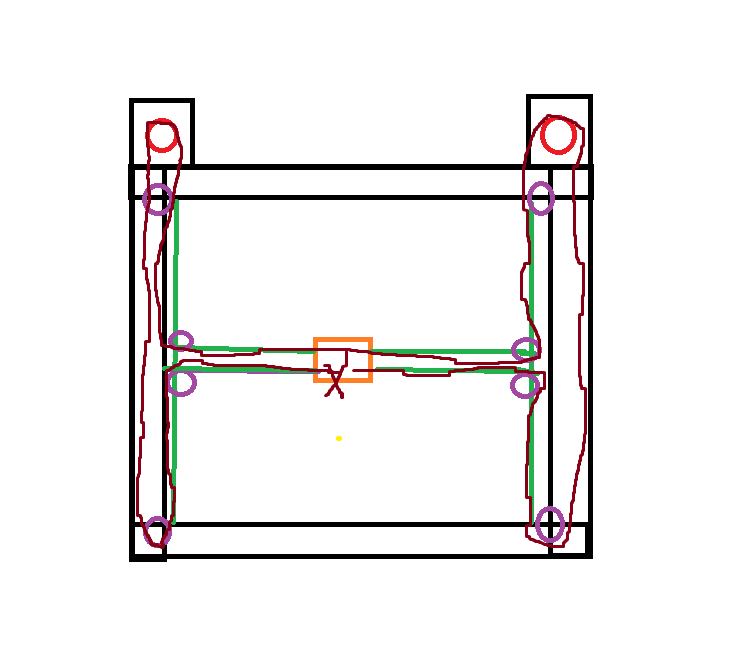

2)Как в марлине или любой другой объяснить что у меня не обычные оси Х и У


как мне ранее говорили, это Н-ВОТ и у него не все так просто

весьма просто - одна отличающаяся опция
#define COREXY

setar писал(а):весьма просто - одна отличающаяся опция
#define COREXY

Это хорошо) спасибо))
А вот первое? Что делать?

Скорость порта в pronterface менять пробовали?

Scald писал(а):Скорость порта в pronterface менять пробовали?

Да. Тыкал все. Беда в том что и в репетитор тоже коннекта долго может не быть.
Но то что в винде всего 128000 это нормально?

Artppm писал(а):

Scald писал(а):Скорость порта в pronterface менять пробовали?

Да. Тыкал все. Беда в том что и в репетитор тоже коннекта долго может не быть.
Но то что в винде всего 128000 это нормально?

На Ардуину дрова точно нормальные поставили?

SDimok писал(а):
На Ардуину дрова точно нормальные поставили?

Ставил единственные которые прошли
Просто в интернете нашёл дрова ch340. В понедельник скажу точнее какие.
Может тогда подскажите? Ардуина за 500 руб с али, винда 7 64

Artppm писал(а):

SDimok писал(а):
На Ардуину дрова точно нормальные поставили?

Ставил единственные которые прошли
Просто в интернете нашёл дрова ch340. В понедельник скажу точнее какие.
Может тогда подскажите? Ардуина за 500 руб с али, винда 7 64

Попробуйте эти:
/Каталог Arduinы/Drivers/FTDI USB Drivers
