Добрый всем вечер. Принтер еще только на стадии изготовления. но вот беда, делаю все впервые и вообще не знаю как к нему "подойти"

Конструкцию вроде как не встречал такую, но в работе видел.

Ось X и Y на одном ремне от 2х моторов!

Моторы помечены красным, "ремень" бардово-коричневым, направляющие зеленым, экструдер оранжевым, ролики фиолетовым!

Как эта конструкция управляется? ремень прикладываю, в принципе понимаю) но совсем не представляю как это объяснить в будущем ардуине

Спасибо за внимание! возможно потом эту тему и дальше дополню.

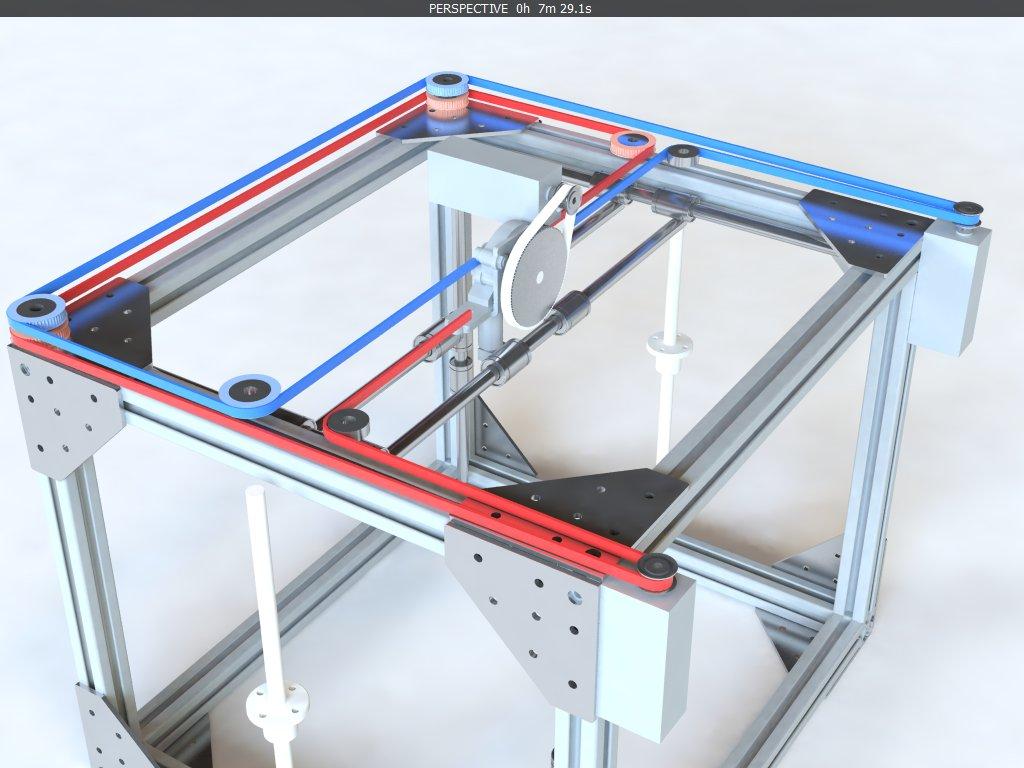

поищите "corexy" или "h-bot"
Это corexy. Считается лучшей кинематикой (делит верхнюю строчку вместе с ультимейкером).

Если в марлине - раскомментировать define CoreXY в конфигурации. Ну и движки потом правильно настроить, чтоб в нужную сторону крутили. В repetier вроде все еще проще в онлайн конфигураторе настраивается.

Почему то картинку не добавил ((видимо так замотался.

А онлайн это где? Я вообще первый раз, поэтому не знаю где смотреть такие вещи. Будьте добры, подкиньте ссылку.

А ремень 1 и не пересекается ни разу. На работу приеду, нарисую и фото приложу

H-Bot значит
