Всем привет!
Недавно собрал принтер.
Включил и проверил как работают двигатели через LCD-меню, все было отлично.
Потом решил подключить к PC через USB и вот тут засада. На плате принтера послышался треск, струйка дыма, быстро выдернул питание.

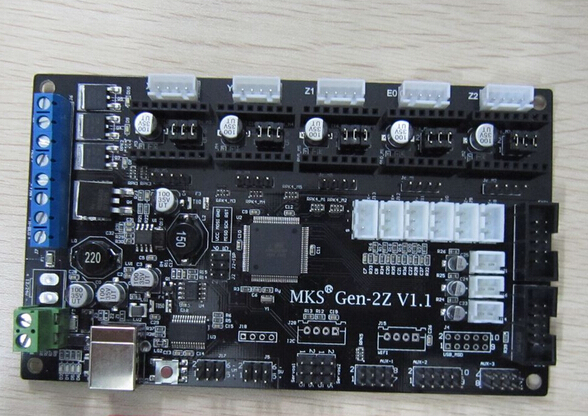

Плата MKS Gen-2Z V1.1

===Проблема №1===

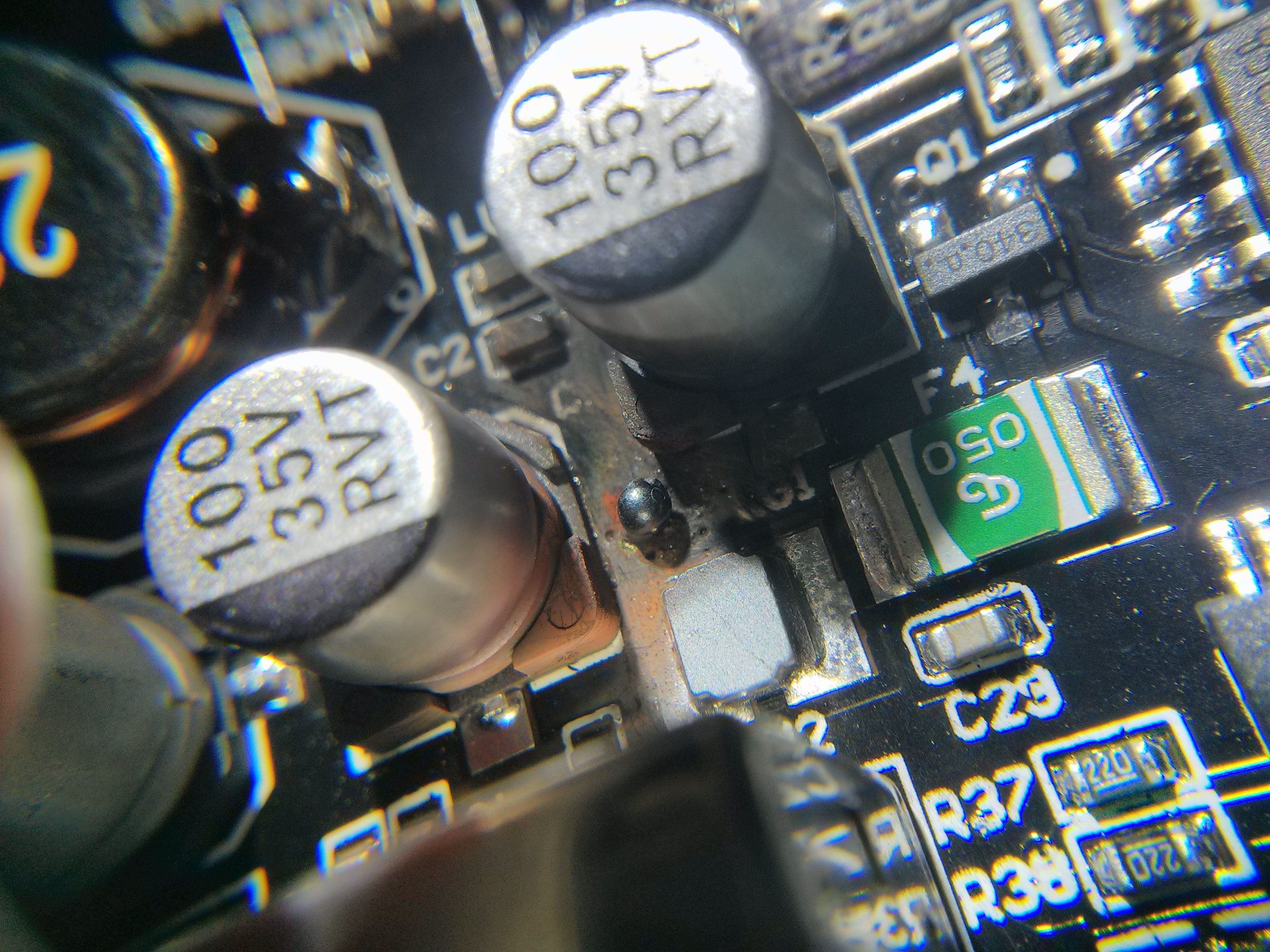

На плате сгорела какая-то деталь smd (резистор, диод, конденсатор или что-то другое судя по всему 2-х выводное....), превратившись в металлический шарик, других повреждений не заметил. Т.к. это возле USB порта, то решил, что всего лишь потерял USB-порт. (наивный...)

После инцидента принтер включился без проблем, с SD была задана модель кубика на печать, голова и стол прогрелись, после чего на LCD стали меняться координаты, но моторы стояли.
При попытке их сдвинуть рукой - ощутимого усилия нет. Проверка двигателей через LCD меня так же ничем не помогла - в LCD координаты меняются, двигатели стоят...

Описал всю ситуацию продавцу на Али, попросил прислать прошивку, т.к. предположил, что возможно из-за выгорания USB где-то в программе произошел сбой и двигатели отключились.
Продавец прислал прошивку Marlin и Configuration.h отдельно c изменениями под данную плату.

Через USB плата не прошилась с ошибкой - avrdude: stk500v2_ReceiveMessage(): timeout, хотя была корректно определена.
Через ISP успешно прошил, но при включении - на LCD 2 строки квадратов, как обычно бывает если он не инициализирован, хотя до перепрошивки экран еще работал. Явно косяк в конфигурации. О всем этом написано продавцу, жду его решения/совета.

===Проблема №2===
Пока решается вопрос с китайскими друзьями хочется все же запустить принтер, поэтому был куплен ramps 1.4.
Отредактировал конфиг в соответствии со статьями на просторах интернета, попутно сверяя с конфигом, что прислан китайцем.(в аттаче)
Найдена разница только в скорости и ускорении для двигателей, оставил как было в статье.
Прошил, LCD ожил, температуру головы показывает "Prusa i3 ready" полез в меню проверки движения по осям и.... двигатели по прежнему стоят...
Концевик замыкал, термодатчик экструдера подключен, но вроде он на оси x-y-z не должен влиять, драйвера пробовал менять, двигатели прозвонил - распиновка верная, перемычки ставил все или ни одной - результат прежний.

=== Вопросы к сообществу: ===
1. Кто-то имеет опыт по прошивке MKS Gen-2Z V1.1, что бы пнуть в нужную сторону по оживлению оной платы?
2. Кто-то сталкивался вообще с данной платой? Моя проблема с USB уникальна или есть печальный опыт?
3. Нужна помощь по запуску с ramps 1.4
4. Могут ли драйвера выгореть разом? И как можно проверить, что они "живые" и что с меги идет управление на них?
5. Для того что бы проверить работу 1-го двигателя, пусть это будет ось X, обязательно устанавливать и остальные драйвера?
6. Ардуино Мега не "хотела" шиться с установленной rаmps - это нормально? Отдельно от шилда шьется чудесно.
7. Любой совет или пинок в сторону просветления в данном вопросе всячески приветствуется.

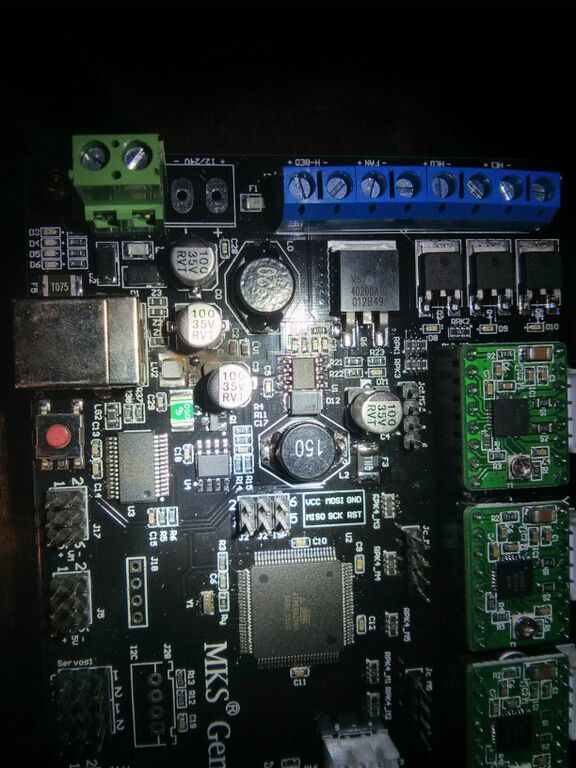

В аттаче конфиг от продавца и тот, что сейчас прошит в ramps и фото платы.

картинки необходимо загружать на форум, а не на файлопомойки.

Похоже чтото сгорело по питанию

C ramps тоже не запустились двигатели, термодатчики, SD, LCD в норме.
Прошил тестовой прошивкой, проверил драйверы по одному. По прежнему не запускаются двигатели. Заказал новые драйвера.

металлический шарик это припой
а чтобы узнать что там выгорело надо плату от нагара отмыть

Маркировка LG1, таких маркировок не знаю.
L - намекает на индуктивность, но по размеру слишком уж мала.

Как оказалось корпус БП соединен с шиной +12V, отсюда и дымовые эффекты, при подключении к PC у которого корпус соединяет с минусовой шиной.

С RAMPS и новыми драйверами принтер завелся.
БП менять не охота, подключил к PC через UART-USB и UART0(RX, TX, GND) со стороны Меги - работает, можно было и Bluetooth модуль подключить, возможно подключу после того как отлажу работу по шнурку.

Возникла новая проблема - при печати хотэенд разогревается до 200 градусов а на выходе тонкий волос, двигатель экструдера плавно толкает прут, с периодическим откатыванием шестерни, при этом издает неприятный звук как от удара, помогал руками толкать прут, постукиваний стало меньше, но на выходе ситуация не особо изменилась.

Мерил сопротивление термодатчика 94к при комнатной, в конфиге прописан как раз 100к терморезистор(тип 1), что совпадает с Marlin, которую прислал китаец.
Мерил температуру пирометром(тоже китайским) показывал порядка 180 градусов.

После нескольких попыток распечатать куб 10, обратил внимание, что образовалась лужица на нагревательном блоке, по ощущениям как будто часть пластика вышла по резьбе трубки, запаха при печати практически не ощущается.

Попробовал печать PLA с температурой 250 градусов(температуру которую показывает сам принтер с прописаным типом датчика 1), стало значительно лучше, пластик при ручной экструзии выходил чем-то более напоминающим нить, при печати кубика образовался непонятный коралловый нарост отдаленно напоминающий куб. Лучше всего образовались вертикальные грани, где сопло делало поворот и видимо там скапливалось чуть больше пластика, между граней все равно "волосы". Появился карамельный запах, на одной из плоскостей нагревательного блока появился черный нагар. Так и должно быть или это уже перегрев?

Разобрал хотенд, внутри трубки есть матовая вставка, по виду не деформирована от перегрева, внутри пруток ближе к низу образовал пробку. Вроде все как описано на вики и форуме про то как это должно быть. Выкрутить трубку и сопло не получилось - нет ключа, пробовал на горячую плоскогубцами не получается, боюсь слизать грани.

Читал плохие отзывы о конструкции, когда внутри трубки есть вставка, на сколько это справедливо? Стоит ли заказать отдельно трубку под 1,75 без пластиковой вставки?
Пока изучаю форумы для новичков в поисках моей проблемы и решения.
Есть другие идеи или опыт решения подобной проблемы?

Faust_7 писал(а):Возникла новая проблема - при печати хотэенд разогревается до 200 градусов а на выходе тонкий волос, двигатель экструдера плавно толкает прут, с периодическим откатыванием шестерни, при этом издает неприятный звук как от удара, помогал руками толкать прут, постукиваний стало меньше, но на выходе ситуация не особо изменилась.

200 - мало. Стук - двигателю не хватает мощи отработать шаг, причины - перегрев двигателя, малый ток, пережим пластика в экструдере, низкая температура хотенда. Пробуйте повысить температуру до 230-240, потом чуть расслабить прижим, потом поднять ток на драйвере.

Faust_7 писал(а):После нескольких попыток распечатать куб 10, обратил внимание, что образовалась лужица на нагревательном блоке, по ощущениям как будто часть пластика вышла по резьбе трубки, запаха при печати практически не ощущается.

бывает, фумлента в помощь. Запах и не должен быть сильным.

Faust_7 писал(а):Попробовал печать PLA с температурой 250 градусов(температуру которую показывает сам принтер с прописаным типом датчика 1)

250 - крайне дофига для PLA.

Faust_7 писал(а):Выкрутить трубку и сопло не получилось - нет ключа, пробовал на горячую плоскогубцами не получается, боюсь слизать грани.

при нагрева PLA до таких температур весьма вероятно его коксование (ну или как это будет правильно зваться) - образование нерасплавляемой и практически нерастворимой пробки. Если это так, то вам предстоит великий геморрой с попытками механически оную пробку удалить.

Faust_7 писал(а):Читал плохие отзывы о конструкции, когда внутри трубки есть вставка, на сколько это справедливо? Стоит ли заказать отдельно трубку под 1,75 без пластиковой вставки?

закажите и попробуйте. В любом случае, лишний зип - не лишний)

200 - мало. Стук - двигателю не хватает мощи отработать шаг, причины - перегрев двигателя, малый ток, пережим пластика в экструдере, низкая температура хотенда. Пробуйте повысить температуру до 230-240, потом чуть расслабить прижим, потом поднять ток на драйвере.

При 240 и тем более при 260 пластик шел веселее, стуков в экструдере не было или почти не было.
Я так понимаю, если бы была нерастворимая пробка, то пластик бы вообще не шел, или не так?
Попробую разобрать хотэенд и заново запустить по данному алгоритму.

бывает, фумлента в помощь. Запах и не должен быть сильным.

Если смогу разобрать, то обмотаю фум-лентой. Запах есть, но не сильный. При 260 дым рассеивается вентилятором.

Закажу новый хотэнд, благо цена не кусается.

Может кому будет полезно - разобрался с БП. Оказалось, что один из болтов, которые крепят БП к корпусу пруши касался шины +12V.

Проблема аналогичная, но покупать RAMPS не хочу, хочу восстановить это контроллер.
Дополнительно - вылетел во время печати, начал вести себя неадекватно начал постоянно греть хотэнд и стол. печать была прервана я завалился спать.
Сегодня включил, померил напряжения - заместо 5 вольт имеем 8 с лишним (8.3-8.4). на затворах транзисторов как раз те лишние 3.3 вольта, на одном конце выгоревшей катушки 3.3 вольта, на другом конце на - не звонится вообще никак, а на + звонится как 8.3 (или -8.3, запутался пока думал что писать). Идеи какие - сам микроконтроллер питается отрицательным напряжением а ключи как положено (Китайцы наркоманы!!!) и катушка занимается делением напряжения для получания питания на амтелину (в электроннике не очень шарю но давным давно .....) в общем, получается что это действительно катушка. На работе есть фен, сдую, попробую запаять что-нибудь, в край случаю думаю нулевик резистор тоже сойдет.
Всё вышесказанное ИМХО, если думаете что я не прав - слушаю ваше мнение, возможно вы убережете микруху от верной смерти
Заранее огромное спасибо!

Не аккуратно ткнул usb портом в плату и промазал в разъем, были искры и после этого принтер перестал печатать, хотя на дисплее все в порядке, в рабочем состоянии остался только нагрев экструдера, остальное не работает, перепрошивка не помогла. На плате тоже место, таже капля припоя в том же месте, как будто там предохранитель стоит. На плате есто элемент с таким обозначением lg1? не долеко есть lg2. может кто знает что это за элемент? и как починить плату?

super_home писал(а):Не аккуратно ткнул usb портом в плату и промазал в разъем, были искры и после этого принтер перестал печатать, хотя на дисплее все в порядке, в рабочем состоянии остался только нагрев экструдера, остальное не работает, перепрошивка не помогла. На плате тоже место, таже капля припоя в том же месте, как будто там предохранитель стоит. На плате есто элемент с таким обозначением lg1? не долеко есть lg2. может кто знает что это за элемент? и как починить плату?

В моем случае lg1 оказался простым диодом.

Есть же схема и печатка в открытом виде, а с феном так вообще проблем не должно быть.
https://github.com/makerbase-mks/MKS-SBASE
https://github.com/makerbase-mks/MKS-GEN

12864 к этому контроллеру никто не подключал? у меня моргает и все.
На РАМПСе нормально пашет.

Разобрался. глянул доки по ссылкам выше. там ключи срезать нада.
щас срезал. наоборот воткнул, все пашет.
