Перегрев шаговиков

Сообщение arkcol » 25 май 2015, 11:44

Доброго времени суток, форумчане!
На моём Prusa i3 есть проблема: перегрев шаговых двигателей при длительной печати (>4 часов).
Если верить продавцу на Алиэкспресс, то потребляемый ток этих двигателей 1.8 А. Драйвера на плате стоят A4988. То есть я на драйвере с помощью потенциометра должен отрегулировать напряжение до 720 мВ.
Но даже при 600 мВ мои движки сильно греются, из-за чего принтер в процессе печати несколько раз может остановиться, и приходится в Pronterface'e вручную нажимать "Pause" и "Resume", чтобы продолжить печать.
В чём может быть ошибка? Какие меры предпринять?
Получите БЕСПЛАТНЫЙ образец пластикового изделия перед оплатой партии. Доставка курьером по РФ и миру.

Производим пластиковые и металлические изделия серийно и единично для предприятий и частных лиц.

+7(812)602-52-96 http://3dprinty.ru/
Аватара пользователя
arkcol

Сообщения: 62
Зарегистрирован: 15 мар 2015, 15:42
Откуда: Санкт-Петербург
Skype: arkcol
прог. языки: C++
ФИО: Аркадий Гриценко

Re: Перегрев шаговиков

Сообщение porex » 25 май 2015, 11:54

Может драйвера перегреваются? Не слышал, чтобы из-за перегрева двигатели останавливались, а вот драйвера могут отключаться.
ABS, PLA пластик для 3д принтеров
1.75 мм производства Bestfilament по цене 1390 руб./кг.
Доставка по России!
Пишите в личку, быстрее отвечу;)
porex

Сообщения: 751
Зарегистрирован: 10 окт 2012, 21:20
Откуда: Ростов-на-Дону

Re: Перегрев шаговиков

Сообщение arkcol » 25 май 2015, 11:56

porex писал(а):Может драйвера перегреваются? Не слышал, чтобы из-за перегрева двигатели останавливались, а вот драйвера могут отключаться.

Не думаю, что драйвера могут у меня перегреться, так как на каждом из них стоят радиаторы. А всю плату обдувает кулер.
Получите БЕСПЛАТНЫЙ образец пластикового изделия перед оплатой партии. Доставка курьером по РФ и миру.

Производим пластиковые и металлические изделия серийно и единично для предприятий и частных лиц.

+7(812)602-52-96 http://3dprinty.ru/
Аватара пользователя
arkcol

Сообщения: 62
Зарегистрирован: 15 мар 2015, 15:42
Откуда: Санкт-Петербург
Skype: arkcol
прог. языки: C++
ФИО: Аркадий Гриценко

Re: Перегрев шаговиков

Сообщение Myp » 25 май 2015, 12:24

arkcol писал(а):Доброго времени суток, форумчане!

и вам.
1. принтер останавливается из за перегрева драйверов, из за моторов ничего не останавлвиается.
2. ток на моторы подбирается в каждом конкретном случае, паспортные данные это максимально допустимые цифры чтоб он не сдох, на пределе естественно работать не надо во избежание быстрой смерти.
самый просто вариант это покрутить резистор на уменьшение пока моторы перестанут греться. скорей всего этого будет достаточно.
оптимально когда они через час работы просто тёпленькие.
если уменьшишь ток слишком сильно то будут пропуски шагов, деталь будет послойно смещается и шаговики громко постукивают, тогда можно ток чуть чуть повысить.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17559
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Перегрев шаговиков

Сообщение StArt » 25 май 2015, 12:39

Во блин - не надо там на максимуме гонять драйверы вот и всё - убавьте ток и будет вам счастье.
У меня вот рампс стандартный - ни радиаторов, ни кулеров, ничего не перегревается печатаю на 100мм/с максимум правда.
Аватара пользователя
StArt

Сообщения: 138
Зарегистрирован: 08 июл 2008, 14:34
Откуда: г. Черноголовка
прог. языки: Verilog, С
ФИО: Саша

Re: Перегрев шаговиков

Сообщение arkcol » 25 май 2015, 12:44

Хорошо, попробую найти ту самую золотую середину, когда шаговики не будут пропускать шаги, и чтоюы они не останавливались.
Получите БЕСПЛАТНЫЙ образец пластикового изделия перед оплатой партии. Доставка курьером по РФ и миру.

Производим пластиковые и металлические изделия серийно и единично для предприятий и частных лиц.

+7(812)602-52-96 http://3dprinty.ru/
Аватара пользователя
arkcol

Сообщения: 62
Зарегистрирован: 15 мар 2015, 15:42
Откуда: Санкт-Петербург
Skype: arkcol
прог. языки: C++
ФИО: Аркадий Гриценко

Re: Перегрев шаговиков

Сообщение Myp » 25 май 2015, 12:46

просто уменьши чтоб не грелись моторы, это как раз и будет та самая золотая середина.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17559
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Перегрев шаговиков

Сообщение arkcol » 25 май 2015, 12:48

Раньше, до увеличения тока, когда напряжение было примерно 400 мВ, движки часто пропускали шаги при больших печатях.
Получите БЕСПЛАТНЫЙ образец пластикового изделия перед оплатой партии. Доставка курьером по РФ и миру.

Производим пластиковые и металлические изделия серийно и единично для предприятий и частных лиц.

+7(812)602-52-96 http://3dprinty.ru/
Аватара пользователя
arkcol

Сообщения: 62
Зарегистрирован: 15 мар 2015, 15:42
Откуда: Санкт-Петербург
Skype: arkcol
прог. языки: C++
ФИО: Аркадий Гриценко

Re: Перегрев шаговиков

Сообщение setar » 25 май 2015, 15:09

на больших печатях как правило появляются не пропуски шагов а сдвиги слоев, а это уже механика.

например не используется z-lift и при перемещении зацепляемся за остывший наплыв на верхней кромке модели.
Аватара пользователя
setar
Site Admin

Сообщения: 10469
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Перегрев шаговиков

Сообщение stepmotor » 25 май 2015, 22:23

Шаговики могут греться до 80 град. и это нормально.. у шаговиков нет крыльчаток или каких-то систем принудительного охлаждения.. скорее всего дело как сказали выше в электронике, точнее в драйвере ШД. По возможности вместо A4988 я бы посоветовал поставить DRV8825 работают намного лучше. :)
Sergey-3D Printer :) Arduino 2560 + Ramps 1.4 + Leadshine DM422C. Firmware: Marlin. + my Filament extruder :)
+ My H-Bot 218\218\218mm \ Mega2560 \ DRV8825 \ Marlin-RC
Аватара пользователя
stepmotor

Сообщения: 331
Зарегистрирован: 19 май 2014, 18:05
Откуда: Россия, Московская обл.
Skype: sergius_efremov
прог. языки: Delphi,VB,PHP,MicroC,CVAVR
ФИО: Сергей Ефремов

Re: Перегрев шаговиков

Сообщение arkcol » 25 май 2015, 23:19

Вот сейчас закончил печать, которая длилась около шести часов.
Перед началом снизил напряжение на драйверах примерно до 470 мВ.
Примерно 8 раз принтер останавливался и приходилось вручную продорлжать печать.
Думаю, что надо ещё уменьшить ток. Буду в этот раз уменьшать ток "на ощупь", пока не смогу найти "золотую середину".

stepmotor писал(а):Шаговики могут греться до 80 град. и это нормально.. у шаговиков нет крыльчаток или каких-то систем принудительного охлаждения.. скорее всего дело как сказали выше в электронике, точнее в драйвере ШД. По возможности вместо A4988 я бы посоветовал поставить DRV8825 работают намного лучше. :)

У меня у деталей стенки немного ребристые, это может быть из-за микроостановок драйверов?
Получите БЕСПЛАТНЫЙ образец пластикового изделия перед оплатой партии. Доставка курьером по РФ и миру.

Производим пластиковые и металлические изделия серийно и единично для предприятий и частных лиц.

+7(812)602-52-96 http://3dprinty.ru/
Аватара пользователя
arkcol

Сообщения: 62
Зарегистрирован: 15 мар 2015, 15:42
Откуда: Санкт-Петербург
Skype: arkcol
прог. языки: C++
ФИО: Аркадий Гриценко

Re: Перегрев шаговиков

Сообщение setar » 25 май 2015, 23:22

что значит останавливался ?
это не похоже на проблему драйверов или шаговиков
Аватара пользователя
setar
Site Admin

Сообщения: 10469
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Перегрев шаговиков

Сообщение arkcol » 25 май 2015, 23:42

setar писал(а):что значит останавливался ?
это не похоже на проблему драйверов или шаговиков

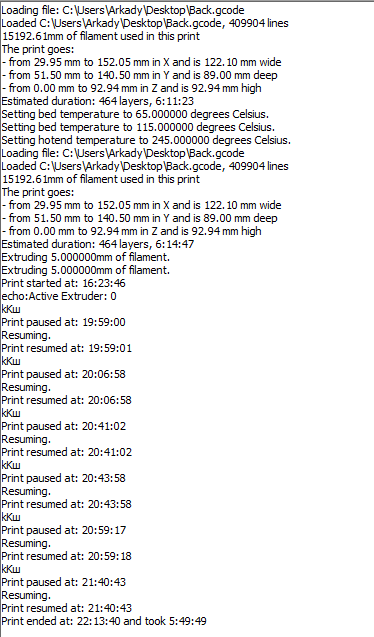

Идёт печать. Принтер просто останавливает все шаговики (но нагрев стола и экструдера идёт, и кулеры все тоже работают). Приходится заходить в pronterface и нажимать кнопку "Pause" и после неё нажимать кнопку "Resume". И принтер продолжает печатать.
