Купил недавно комплект Ultimaker 1.5.7 нашел вроде как небольшой мануал на тему сборки и назначения контактов. НО может кто дать нормальную схему с назначением каждого порта. А то чето я не понимаю.

комплект вот от сюда

http://www.miniinthebox.com/ru/3d-printer-control-board-kit-set-1-5-7-control-panel-2560-r3-2004-main-control-panel-4988-driver_p1877759.html?litb_from=sysmail

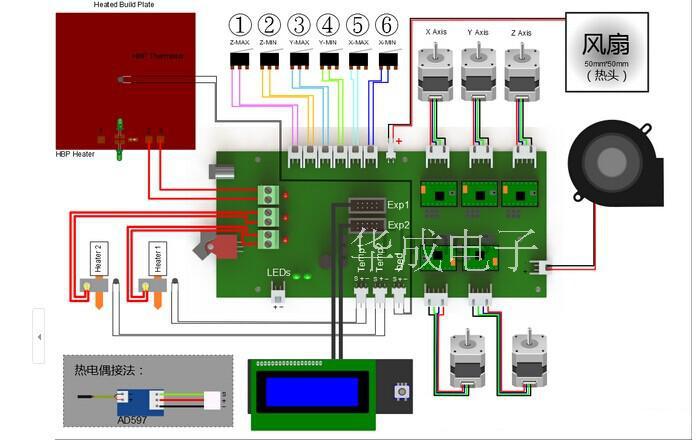

Вот такая пойдет?

Третья картинка в гугле
