Сергей72 писал(а):... а вот про винт многозаходный с шагом 8 мм это можно но есть ли разница?

Как и сказал Мур, основное ограничение для использования винта это скорость, точнее скорость вращения шагового двигателя(если я ничего не путаю то для немо17 это около 4 оборотов в секунду). Так-что либо использовать повышающий редуктор либо многозаходной винт с большим шагом.

Сергей72 писал(а):Это на фото я пробовал дать +5 на En+ гдето так видел, все равно не получилось!

ну тогда давай с начала, без рампса и без ардуины с марлином.
надеюсь обмотки ШД ты перепроверил и они точно подключены попарно правильно и не перепутано положение микропереключателей.

подключи только питание на драйвер, не подключая никаких управляющих проводов вообще.
вал мотора либо останется свободным, либо заблокируется (сумрачный китайский гений иногда делает драйвера которые включаются вообще без сигнала)
далее, если вал мотор будет свободен, то подключи контакт En- к минусовой клемме, проверь что там с валом мотора.
потом подключи +5 вольт к клемме En+ и проверь вал.
потом попробуй отключить клемму En- не отключая клемму En+ и тоже проверь вал.

когда определишь в какой же всётаки комбинации драйвер включается, можно будет перейти уже к остальным сигнальным контактам.

ЗЫ
не могу вспомнить, тут на форуме был разговор о том что управляющие сигналы +- у кого-то подключались каким-то неочевидным способом.

Наличие схемы драйвера резко упростило бы задачу...

там что-то близкое к типовой схеме TB6600
с разными китайскими вариациями.

вот там его ковыряют умные дядьки http://www.cnczone.com/forums/stepper-m ... -ebay.html

Dimitri писал(а):

Сергей72 писал(а):... а вот про винт многозаходный с шагом 8 мм это можно но есть ли разница?

Как и сказал Мур, основное ограничение для использования винта это скорость, точнее скорость вращения шагового двигателя(если я ничего не путаю то для немо17 это около 4 оборотов в секунду). Так-что либо использовать повышающий редуктор либо многозаходной винт с большим шагом.

Как сказал Мур, так этого лучше никому не слышать, при шаге винта 1,5 мм чтобы достичь передвижения в 5 мм/сек нужно развить скорость в 2000 об/мин -)))) позор!!! если ШД НЕМА 17 сможет выдавать 4 об в сек тогда даже при использовании винта М10(который сейчас стоит у меня) передвижение каретки полусается 4х1,5=6 мм в секунду! а если поставить винт Tr 10х3 или многозаходный винт с шагом 8-10 мм сколько получится скорость перемешения? Вот и получатся те характеристики о которых Мур и написал (нормальная скорость печати минимум 50 мм/с, хорошая 100 мм/с.)

ну удачи

Ок, завтра попробую.

В общем все гораздо проще!
En+ и En- не подключаем вообще (это наверно для какого то отдельного управления), остальное как в схеме, минусы на GND, DIR+ PUL+ соответственно как в схеме выше. Все работает как надо! Теперь нужно моторы из NEMA17 подобрать по мощнее. Спасибо за участие!!!

я так и сказал.

Myp писал(а):подключи только питание на драйвер, не подключая никаких управляющих проводов вообще.
(сумрачный китайский гений иногда делает драйвера которые включаются вообще без сигнала)

теперь, разобравшись с мотором, можешь найти другое моё сообщение про количество оборотов и осознать почему же нужно 2000 оборотов.

раз уж тут зашла речь о подключении драйверов двигателя...

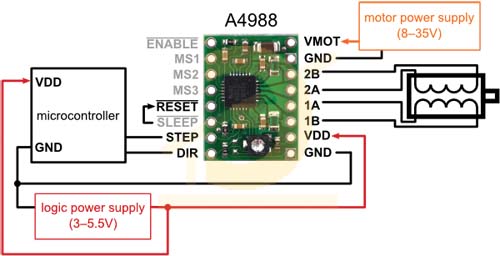

подскажите, если нужно увеличить напряжение на двигателе в "стандартной" схеме ramps + A4988
правильно ли я понимаю, что на драйвере нужно откусить(расключить от рампса:)) две соседние ножки Vmot и GND
и подать на них нужное увеличенное напряжение от внешнего БП. отсальное оставить без изменений.


никакиз конфликтов с фейерверками это не вызовет?

GND зачем откусывать? Отцепить Vmot от схемы и все.

Здравствуйте!
Буду признателен за помощь. Заказывал такие драйверы для ШД:

У них есть контакты DIR- и SP-.
В итоге прислали другие (без согласования, утверждая, что полный аналог):

Но у этих нет контактов DIR- и SP-.
Соответственно, как быть с подключением к RAMPS, с учетом отсутствия минусовых контактов?
(Если взять +5В c RAMPS на драйвер?)

Вроде уже давали ссылку http://www.progdron.com/ru/arduino-shield/arduino-shield/306-drajver-shagovogo-dvigatelya-tb6600-dc12-45v там все расписано для 6600, но для 6560 "философия" та же.
