**Aleksandr-100** » 15 дек 2014, 02:19

Однажды возникла идея подружить 3D принтер c арткамом для расширения возможностей, для этого был написан постпроцессор. После некоторых испытаний отправил его в свет.
Файл постпроцессора в архиве прилагается.
Инструкция по установке здесь: http://aleksandr10079.blogspot.ru/2014/12/artcam.html
Небольшой ролик, сделанный во время тестов:

**Dmitry__** » 15 дек 2014, 02:56

ЗдОрово!

А что за маркер? Не пробовали дорожку между ножками soic провести?

**Aleksandr-100** » 15 дек 2014, 11:34

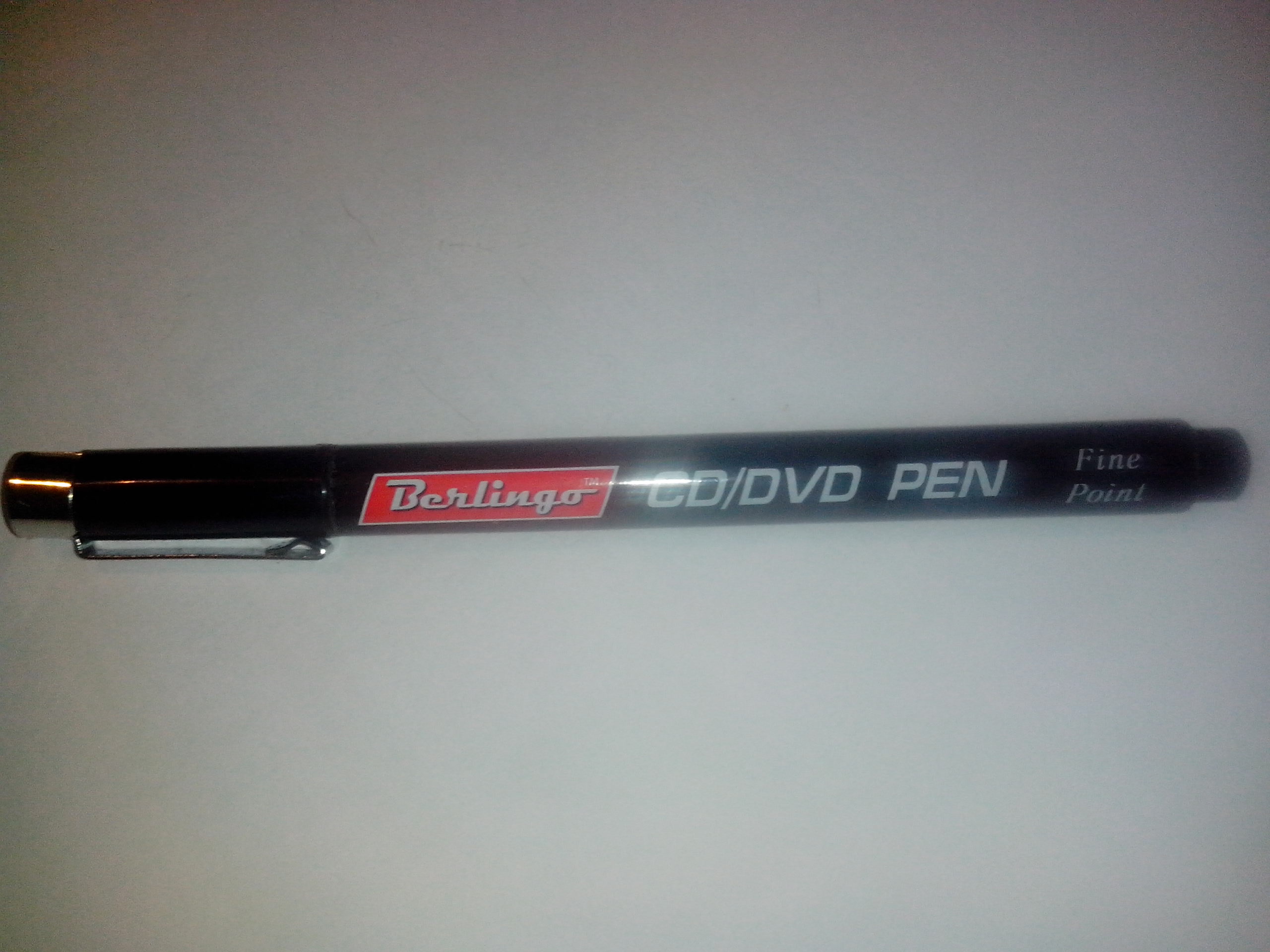

Фото маркера:

Диаметр Стержня 0,5 мм., поэтому есть некоторые ограничения. Маркер не очень стойкий к хлорному железу, приходится разок подкрашивать во время травления. Смывается примерно 10% покрытия.

**Razek** » 17 дек 2014, 14:12

А побовали фрезой вместо маркера?

**Aleksandr-100** » 17 дек 2014, 16:23

Razek писал(а):А побовали фрезой вместо маркера?

Нет, у меня направляющие диаметром 7 мм., но поддержка есть. Шпиндель подключается в место вентилятора через реле и многими другими способами, при желании и лазер можно подключить. Механика есть, остальное дело вкуса. Команды вкл./выкл. - М106/М107.
В основном рисую платы и панели приборов.

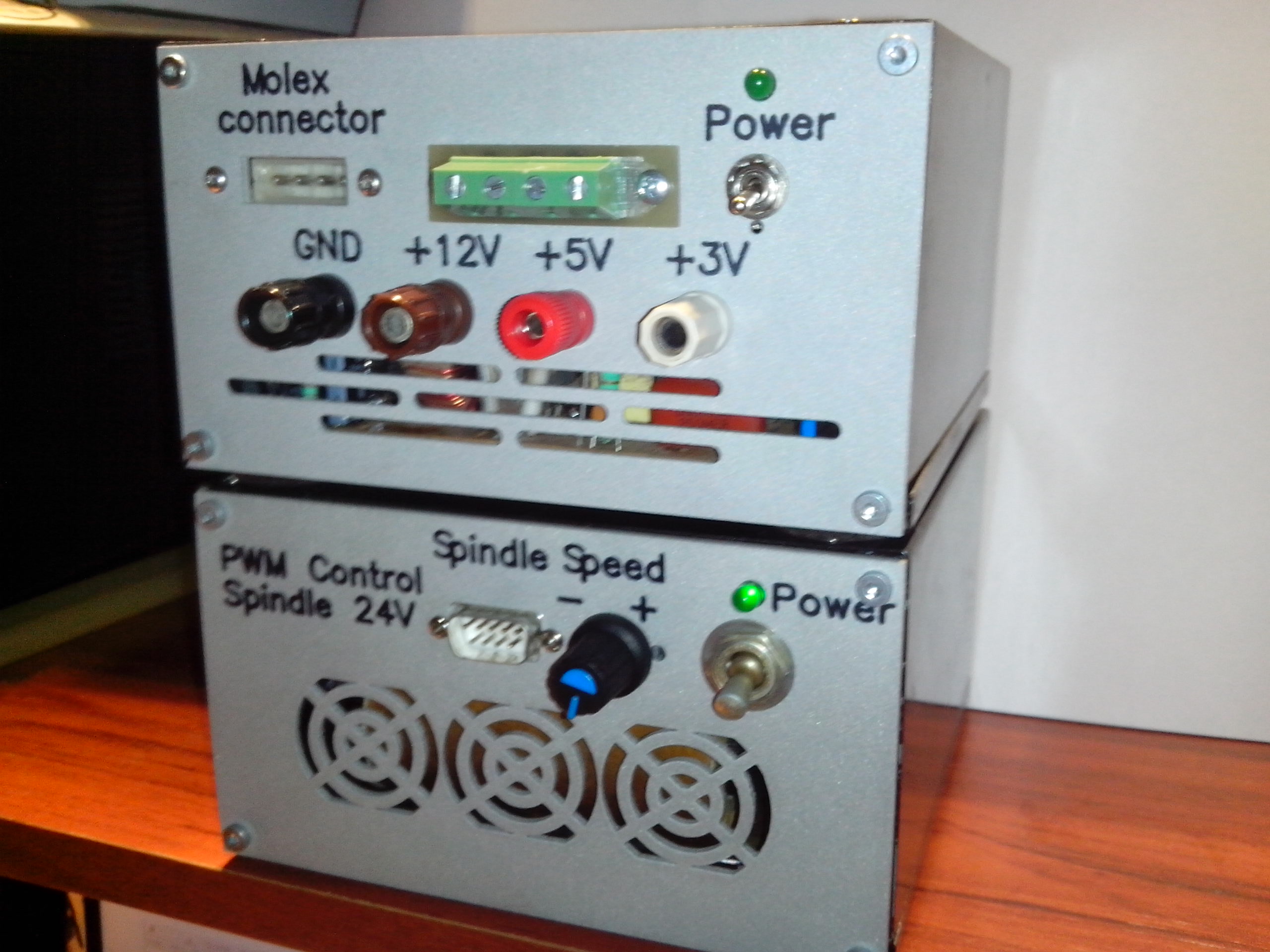

Небольшой пример приборов:

**Alexeus** » 21 дек 2014, 01:04

Тупиковое направление рисовать маркером- дорожки отвратительно покрыты, протравливаются через маркер. Какая разница, механически их рисовать или вручную, как раньше. Действительно, нужно делать сразу фрезерование дорожек- избавляемся от лишних работ по травлению. Сам хочу сделать съемную головку для принтера, что бы и пластиком можно было печатать и платы фрезеровать.

**3DPrinter** » 26 мар 2016, 12:49

А кто-то пробовал ставить мини шпиндель вместо вентилятора обдува?
Интересует практика вопроса. Насколько правильно нарезается код, какой шпиндель оптимален для ременной GT2 передачи?
Какие еще подводные камни есть?

**vtoryh** » 26 мар 2016, 19:06

Я правильно понимаю что так как Марлин основан на grbl, то этот постпроцессор подойдет для генерации g-code под grbl?

**3DPrinter** » 26 мар 2016, 20:37

нет
прошивки разные и логика Гкода у них разная

**Aleksandr-100** » 26 мар 2016, 22:08

В постпроцессоре была обнаружена ошибка, файл поправил. С ремнями получится только сверлить и рисовать. Неплохое применение контроллера принтера в качестве автономного контроллера, передача желательна минимум на шпильке.

**3DPrinter** » 27 мар 2016, 14:46

спасибо.
Подправленный файл в шапке?

а постпроцессоров для лазерной гравировки на RepRap никто не встречал?
А еще лучше отдельного специализированного софта для этих целей?

Добавлено спустя 31 минуту 47 секунд:
PicEngrave - слишком дорогая ;(

**vtoryh** » 27 мар 2016, 14:57

3DPrinter писал(а):нет
прошивки разные и логика Гкода у них разная

На чем основана информация?
Как минимум марлин должен поддерживать все возможности grbl, так как он вырос из него.
Для 3Д просто добавлены дополнительные возможности.
Но здесь то используется не 3Д а вместо шпинделя фломастер.

Короче нужно просто попробовать.

**3DPrinter** » 27 мар 2016, 15:18

на анализе жкода. он разный ;(

**Chpok** » 21 авг 2016, 12:08

Может лазерный модуль приспособить,можно избежать процесс травления на али экспрессе их полно и на любой принтер повесить можно?

**wwswws** » 26 мар 2017, 19:44

Привет всем.
Приспособил к своему 3D принтеру лазерную башку.(Лазер слабый 0.5W для выжигания)
Копаюсь с ArtCom. Сделал из представленного файла заточку под себя.
Не нашел описание на русском Post Processor Configuration Guide, в английском не силен.(если есть у кого поделитесь).
Лазер посадил на 6 порт.
