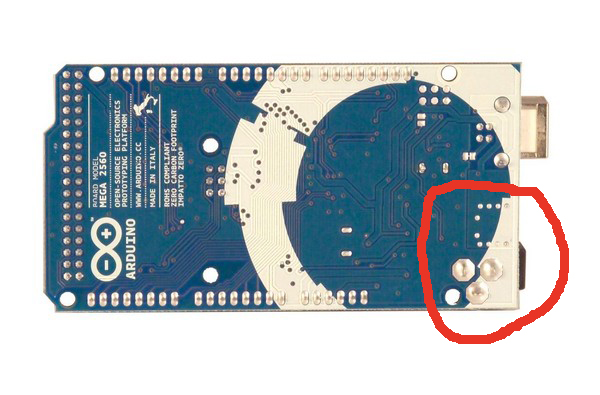

Всем доброго времени суток. Собираю принтер на основе ramps 1.4. Решил проверить электронику, прошил ардуино прошивкой marlin, подключил ramps, драйвера, один шаговик, и LCD 2004. При подключении USB на дисплее пишет marlen ready. При подключении питания через ramps пишет все тоже самое, но очень сильно начинает греться сам ардуино. На картинке выделено то место,где он греется. Заранее спасибо.

Ну а чего удивительного. Стабилизатор должен из 12 вольт сделать 5. Вся лишняя напруга переходит в тепло

То есть это нормально? А нельзя отключить питание от ramps и подать отдельно 5V на ардуино?

Можно и нужно. Не забудьте выкусить D1.

holomrn писал(а):Можно и нужно. Не забудьте выкусить D1.

D1 же на ауксе, он у меня вообще не впаян.

Через D1 12в от рампса идет на ардуину, где приходит на стабилизатор 5В, и уже от ардуины эти 5В идут на рампс. внимательно смотрите схемы рампса и ардуины.

Он под драйвером оси Х по-моему

у меня уже у 3-ей меги(1 сгорела вообще прихватив с собой дисплей) выгорает стабилизатор, взял запитал отдельно от 5в, благо БП от компа(АТХ). После этого исчез ряд глюков.

Заметил, что у RAMPS 1.4 немного греются силовые разъёмы питания экструдера и стола.
А сегодня вообще запахло палёным текстолитом, на дорожке питания стола выгорела краска.
Поможет ли, если избавиться от разъёмов и подпаяться напрямую?

Поможет.У меня разъем вообще расплавился.
Поэтому в автомагазине купил пару мама-папа с обжатыми уже отрезками провода и впаял вместо разъёмов.
Ну и ещё дорожки питания желательно усилить.Можно или просто припоя добавить,или толстый провод поверх напаять.

Vovich70 писал(а):Поможет.У меня разъем вообще расплавился...

Спасибо большое!

Если уж и напаивать разъем с проводами, так сразу на контакты транзистора - силовые дороги на рампсе не будут греться.
А еще лучше имхо вообще кроватный транзистор вынести.

Не проще дуть вентилятором на все это дело? Драйвера же все равно охлаждать.

Romeo писал(а):Заметил, что у RAMPS 1.4 немного греются силовые разъёмы питания экструдера и стола.
А сегодня вообще запахло палёным текстолитом, на дорожке питания стола выгорела краска.
Поможет ли, если избавиться от разъёмов и подпаяться напрямую?

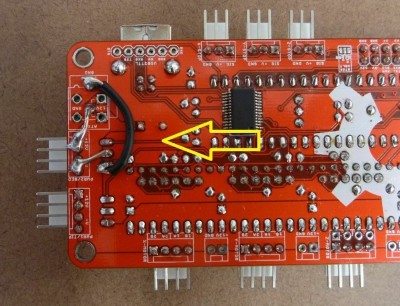

Я уже давно у себя вот так сделал, правда плата sanguinololu.

mrsnowin писал(а):Не проще дуть вентилятором на все это дело? Драйвера же все равно охлаждать.

Логично, я так и сделал
