Есть такая интересная плата. megatronics

Платка крутая и интересная прежде всего поддержкой 24 вольта и 6 шаговиков.
Плата интересна тем, что продается на али, а поэтому имеет относительно вкусную цену.

Странность в том, что уже давно презентована версия 3.0, но на али почему-то продают только v2.0

1) Кто-то с этой платой работал? Есть ли подводные камни?

2) Насколько критично по вашему мнению покупка именно версии 3.0

Вот отличия от второй версии:
Version 3.0
• Added a forth thermistor header
• Changed motor and thermistor headers to lock headers
• Added support for the external SD card pcb
• Stand-alone printing also possible when powered from 24V
• External reset header added
• External thermo couple board support (2x)
• Support for 3 extruders, 2 fans and a heated bed on board.
• Added more protective features

Только пока не могу понять что это за функция: • Stand-alone printing also possible when powered from 24V

переводится примерно так: автономная (без подключения к компьютеру) печать так же возможна при питании от 24вольт

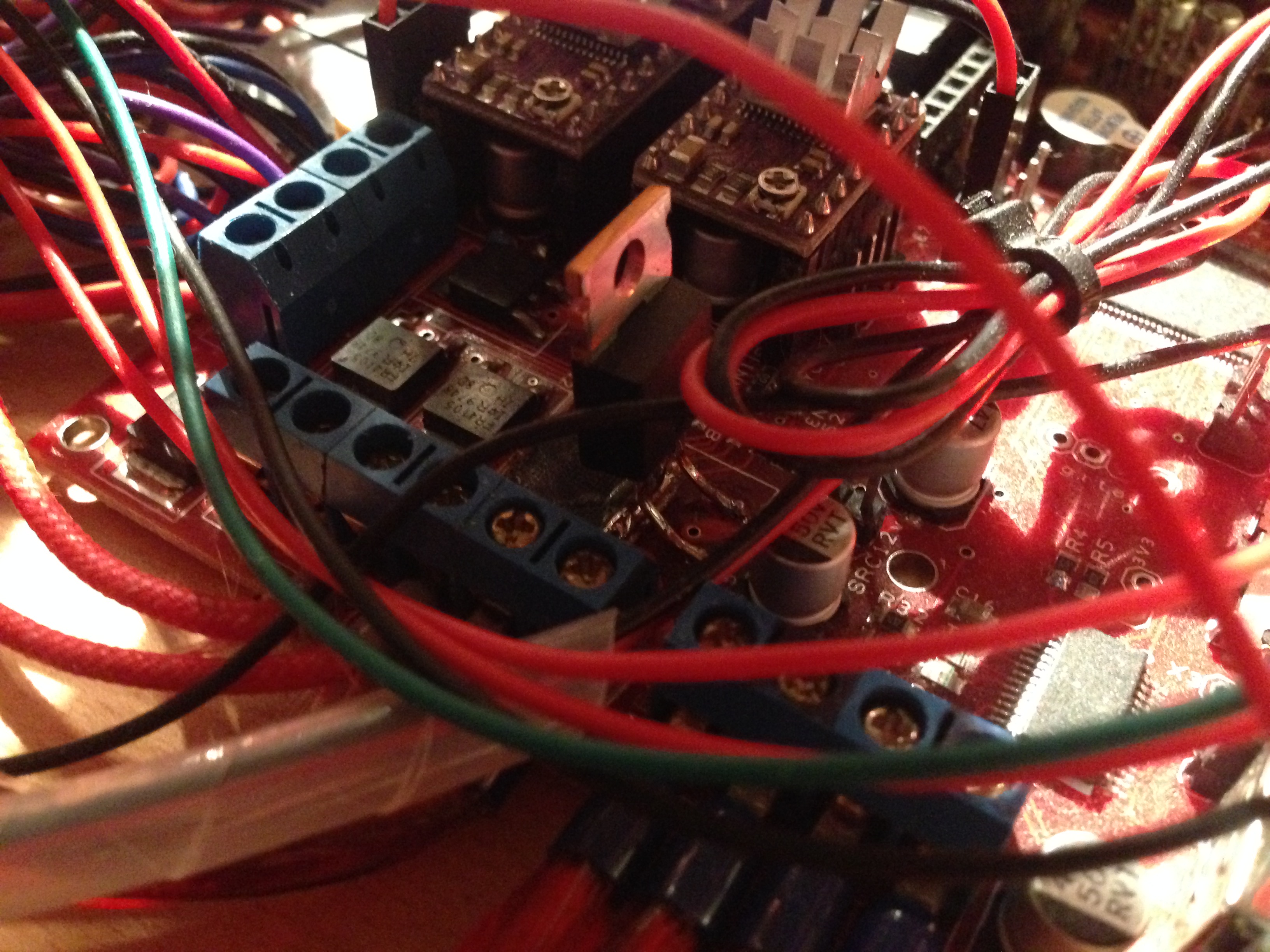

Хорошая плата, но не без изъянов (речь о китайской версии) - на нагревательный стол стоит маломощный mosfet по сравнению с оригинальной схемой. На 24 вольтах испускает красивый дымок и выжигает всю плату под собой. Заменил на IRLB3034PBF. Вообщем данная плата - отличный вариант для тех, кто хочет все и сразу, и заодно обойтись без этажерок с ардуиной. Правда цена имхо несколько завышена.
Кстати, советую провода под винтовые разъемы обжимать в специальные клеммы (как на фото), меньше вероятность излома жил и коротыша на соседние клеммы.

Выходит что вторая версия нормально работает только при запмтке 12 вольт? Типа ардуина все равно питается от юсб?
То есть при БП 24 вольт печать без подключенного юсб будет невозможна?

А какая связь между коммутацией нагревательного стола и питанием платы?
Под возможностью автономной печати при питании 24 вольта видимо подразумевается то, что они улучшили стабилизатор питания низковольтной (+5в) части схемы, НО этот стабилизатор запитан от разъема, куда подключается питание нагревателя экструдера, шаговиков (вообщем всего кроме хитбеда). Так что при питании +12 вольт проблем не будет.

slam писал(а):А какая связь между коммутацией нагревательного стола и питанием платы?
Под возможностью автономной печати при питании 24 вольта видимо подразумевается то, что они улучшили стабилизатор питания низковольтной (+5в) части схемы, НО этот стабилизатор запитан от разъема, куда подключается питание нагревателя экструдера, шаговиков (вообщем всего кроме хитбеда). Так что при питании +12 вольт проблем не будет.

в моем посте была ошибка. интересовала именно печать от БП 24 вольта.

Платформу с каким потреблением можно подключить к Мегатрониксу 2? При учете 12 и 24 вольта
Датащит: http://reprapworld.com/mt/datasheet%20megatronicsv2.pdf
Транзистор на платформу: IRLS3034PBF

У меня такая плата, но питание даю 12В от компьютерного БП, стол питаю через отдельный трансформатор подключенный через реле, потому проблем с перегревом мосфета нет.
Была проблема с термистором хот-енда, несколько перепробовал, выдают откровенную туфту, пришлось ставить термопару, с ней проблем нет.
А термистор стола нормально работает. Так же непонятки с охлаждением, там два разъема для вентиляторов и только один выдает какую-то напругу но от 2 до 5В. В общем не разобрался с этим.
Питать плату можно как от USB, так и от БП принтера, выбирается перемычкой. Я печатаю с SD карты, а с компа только запускаю печать, после начала печати USB можно отключить печать будет идти автономно. Экран и кнопки не подключал пока.

3DPrinter писал(а):Платформу с каким потреблением можно подключить к Мегатрониксу 2? При учете 12 и 24 вольта
Датащит: http://reprapworld.com/mt/datasheet%20megatronicsv2.pdf
Транзистор на платформу: IRLS3034PBF

По даташиту транзистор держит минимум 195А. То есть теоретически можно пихать что угодно в нагрузку, но следить за нагревом самого транзистора, а особенно - дорожек на плате и разъемов - там обычно самые узкие места.

Добрый день, только только начал подходить к печати, собрал Prusa Mendel, поставил такую же плату Megatronics 2.0 и такие же драйвера (8825) как у Вас, но никак не могу настроить и проверить работу.

1. Концевики впаял от старых колесных мышек. Когда включаю плату, она работает, огоньками моргает, а если нажать на концевик - вырубается питание все поkностью, капитально. Подключил вроде правильно, по инструкции из Wiki на RepRap (http://reprap.org/wiki/Megatronics_2.0). Сначала думал что спалил плату, а потом убрал прищепку с концевика и снова все заработало... У Вас так же?

2. Подскажите пожалуйста, что за LCD у Вас? А клавиатуру используете? Если да, подскажите марки, никак найти не могу, не верю в то что пишут на ebay, все таки те кто попробовал лучше знают и расскажут.

3. Пробовал печатать модели из Cura. Врое бы получилось разделить модель на слои и отправить на печать, но печать не идет. Может быть драйвера слетели конечно, но выглядит подозрительно все это. Да и тем более что драйвера я сам специально не ставил, только на ардуину, Megatronics тоже ими пользуется?

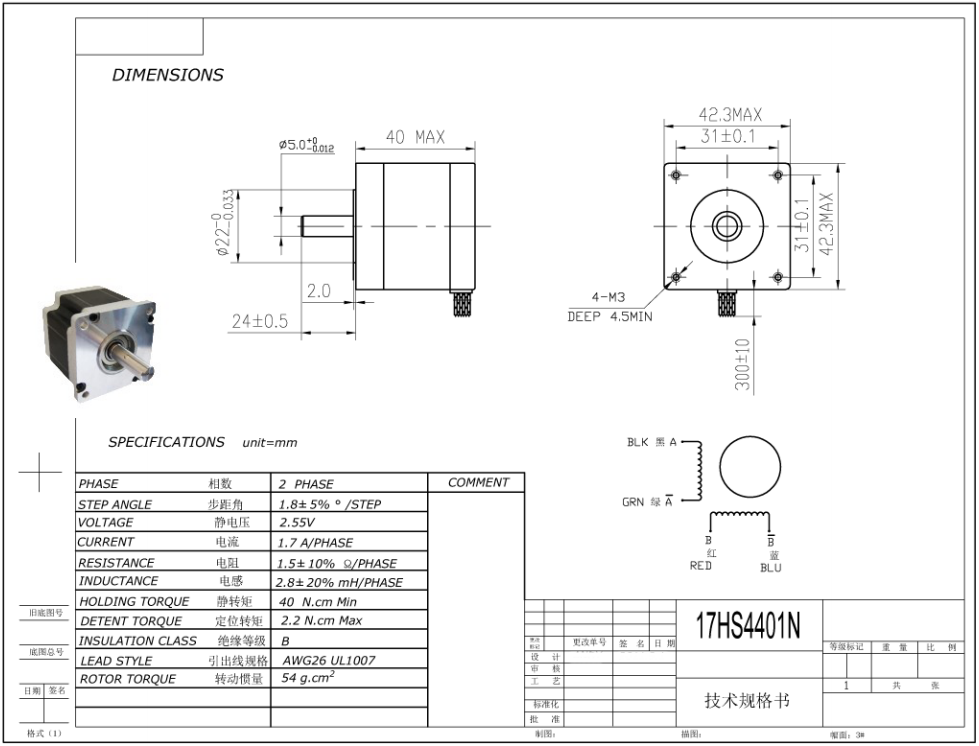

4. Подскажите пожалуйста распиновку разъемов, которыми движки подключатся. У меня движки 17HS4401N. Взял для начала один движок, подключил по распиновку из вики на мегатроникс, подключил питание и он начал издавать странные звуки и не шевелится. Побоялся что сгорят обмотки и поскорей отключил. Драйвера установлены как на схемах. И вот этот странный звук от движков даже если не подключаю плату к компу, ну а сигнал от Cura и так в плату управления не передается.

Посоветуйте пожалуйста как решить эти проблемы.

DrZugrik писал(а):1. Концевики впаял от старых колесных мышек. Когда включаю плату, она работает, огоньками моргает, а если нажать на концевик - вырубается питание все поkностью, капитально. Подключил вроде правильно, по инструкции из Wiki на RepRap (http://reprap.org/wiki/Megatronics_2.0). Сначала думал что спалил плату, а потом убрал прищепку с концевика и снова все заработало... У Вас так же?

Вы с мышек взяли оптопары или микрики? Я так понял микрики и видимо не так подключили, надо подключать "-" и "S", а у вас получается короткое.

3. Пробовал печатать модели из Cura. Врое бы получилось разделить модель на слои и отправить на печать, но печать не идет. Может быть драйвера слетели конечно, но выглядит подозрительно все это. Да и тем более что драйвера я сам специально не ставил, только на ардуину, Megatronics тоже ими пользуется?

Мегатроникс та же ардуина можно сказать, драйвер тот же, а прошивку вы какую загрузили? Настраивали конфиг ?
Я например Cura использую только как слайсер, а печатаю из Pronterface, в нем удобно калибровать принтер, крутить его моторами и т.п. для теста. И он выдает много отладочной информации от принтера, полезно.

4. Подскажите пожалуйста распиновку разъемов, которыми движки подключатся. У меня движки 17HS4401N. Взял для начала один движок, подключил по распиновку из вики на мегатроникс, подключил питание и он начал издавать странные звуки и не шевелится. Побоялся что сгорят обмотки и поскорей отключил. Драйвера установлены как на схемах. И вот этот странный звук от движков даже если не подключаю плату к компу, ну а сигнал от Cura и так в плату управления не передается.

Может быть ток на драйвере выставлен неправильно, для начала установите подстроечник по середине и попробуйте вращать мотором. На горячую крутить резистор не рекомендуют.
А распиновка вроде как на вики есть, не? Двигатель у вас походу гибридный, нужно вызвонить две обмотки и их подключать, а 5-й провод, который средняя точка не используется.

1. Использую микрики. Странное дело, все делал по картинке, но перепутал контакты. Надо было проверить тестером с какой стороны GND. Теперь все работает.

3. Честно говоря удивлен, мне почему-то казалось что в Megatronics в отличие от RAMPS уже из коробки есть какая-то прошивка, а оказалось показалось... Попробую прошить Marlin, хотя пока что-то запутался и не смог ничего толкового сделать.

4. Подрегулировал, теперь понятно от чего он пищал, видимок акая-то тестовая программа заставляет его гонять по циклу. Но подкручивал драйвер один и на глазок, а это как-то не очень технологично, может быть есть более надежный способ расставить токи? Или только подключаться амперметром в разрыв каждой из обмоток?
http://www.youtube.com/watch?v=iwJGJ1s6Slw&feature=youtu.be

Спасибо за помощь, буду пробовать дальше.

DrZugrik писал(а):4. Подрегулировал, теперь понятно от чего он пищал, видимок акая-то тестовая программа заставляет его гонять по циклу. Но подкручивал драйвер один и на глазок, а это как-то не очень технологично, может быть есть более надежный способ расставить токи? Или только подключаться амперметром в разрыв каждой из обмоток?

Ток считается по простенькой формуле: I_CHOP= Vref/(5*Risense)
где I_CHOP - ток обмотки;
Vref - напряжение на 19 ноге микросхемы, оно же напряжение на движке подстроечного резистора.
Risense - сопротивление резистора-сенсора, обычно 0,1 Ома.

Как работает логика подключения ко второму мегатрониксу трех экструдеров...


У мегатроникса 3 шаговика для 3х экструдеров (0,1,2)
Но при этом лишь 2 силовых выхода для нагревателей для экструдера и лишь 3 входа на термисторы (2 экструдеры и один для платформы)

Помогите понять логику подключения 3го экструдера ;(

Нагреватель 3го экструдера можно повесить на выход вентилятора. Там управляющие ключи одинаковые, програмно только настроить.
Для обратной связи по температуре кроме 3х термисторов есть еще 2 выхода на термопары. Можно даже добавить еще термопару с помощью шилда, где-то видел такие готовые продаются.

А вообще 3 отдельных экструдера с индивидуальным соплом - это уже перебор, мне кажется.
3 мотора на 1 сопло будет оптимальнее https://www.kickstarter.com/projects/wr ... olor-3d-pr
и ничего дополнительного на мегатрониксе не потребуется
