**r0cket** » 31 окт 2014, 15:52

Начал сборку corexy. Спасибо Саше Линуксбашеву за напечатанные детальки) Китайцам за моторы,и электронику.

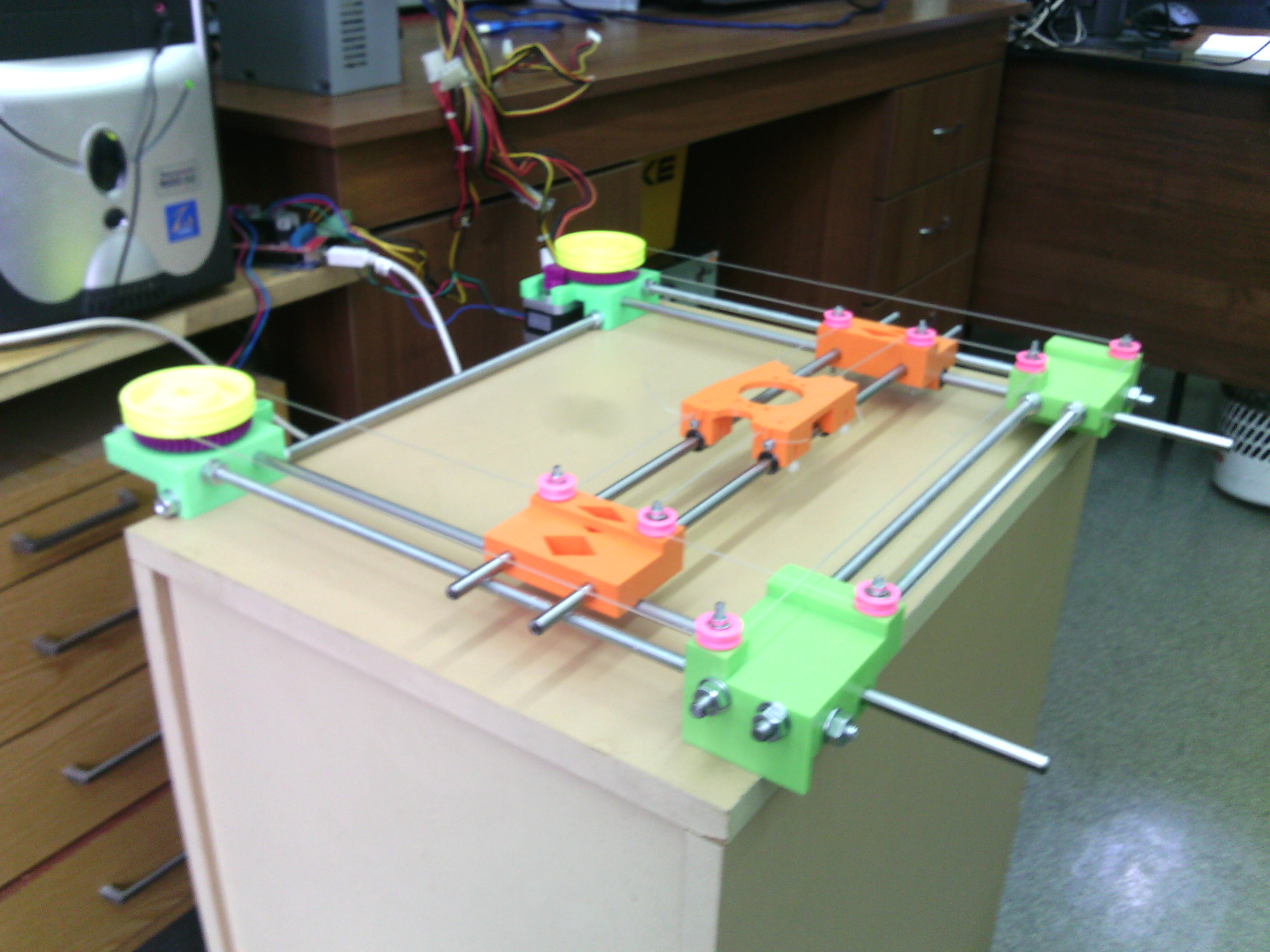

Собрал уже ХУ координатную плоскость.
сборка продолжается

скоро добавлю видео работы

**r0cket** » 01 ноя 2014, 13:16

http://www.youtube.com/watch?v=U1hCzLyp ... e=youtu.be

первые шаги)

**how_eee** » 02 ноя 2014, 17:10

Красиво! Ось z на мебельных направляющих будешь делать? Какое поле печати? Шестерни же дают люфт, накой они нужны?
Жду фото готового. Не видел такого проекта. Дай ссылку на исходник.

**r0cket** » 02 ноя 2014, 19:56

http://reprap.org/wiki/Clone_wars_Impresora_LMakerXY исходник.
может для начала на мебельных направляющих сделаю. а там как пойдет. это мой первый принтер

Добавлено спустя 2 минуты 3 секунды:
https://plus.google.com/109111051809038315446/posts
страничка разработчика принтера

**Myp** » 02 ноя 2014, 20:17

шестерни чтобы были большие шкивы
там же не ремень, а струна, которая на крошечном шкиве работать не будет.
а тут и шкив большой и нет потери в скорости.

**r0cket** » 06 ноя 2014, 11:11

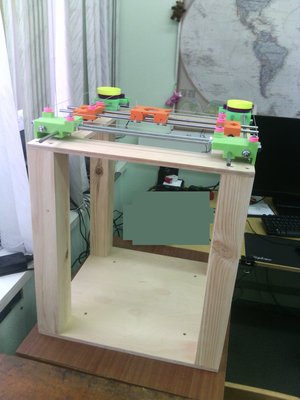

Сделали основание для ХУ.
теперь Z каретку и в путь

**druksel** » 09 ноя 2014, 23:44

весьма интересный агрегат. а что в качестве струны используется? и еще - в проекте нет файлов шестерен - какие использовались??

**r0cket** » 10 ноя 2014, 11:07

все файлы есть. и шестерни тоже.
пока используется леска 1мм
если будет не очень будем думать

**druksel** » 10 ноя 2014, 21:27

хм.. шкивы видел - шестерен не нашел.. если нетрудно - скиньте архивчик с файлами на druksel@yandex.ru

**Myp** » 11 ноя 2014, 00:08

желтый шкив и сиреневые шестерни, на обеих фотках видно.

**druksel** » 11 ноя 2014, 09:40

блин! на картинке видно.. на странице проекта лежит файл с СТЛ моделями. вот там и нету шестерен!

**r0cket** » 11 ноя 2014, 16:42

да шестерни нет в файлах.
Саша Линуксбашев какую то распечатал )) Могу количество зубов сказать.

**druksel** » 11 ноя 2014, 20:58

а можно просто у Саши спросить сразу стл файл??

**r0cket** » 12 ноя 2014, 14:17

http://vk.com/linuxbashev
на этом форуме он - Radus

**solo** » 04 янв 2015, 13:51

druksel писал(а):хм.. шкивы видел - шестерен не нашел.

шота бегло просмотрел архив стл моделей тоже не увидел шестерен , может кто подскажет какие шестерни надо или хотя бы параметры (модуль , количество зубьев)
