**r0cket** » 08 апр 2015, 16:29

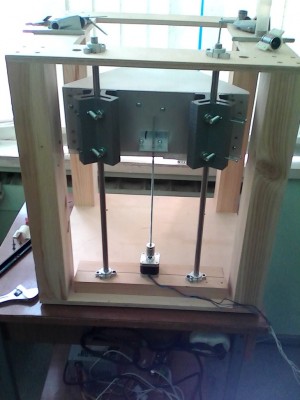

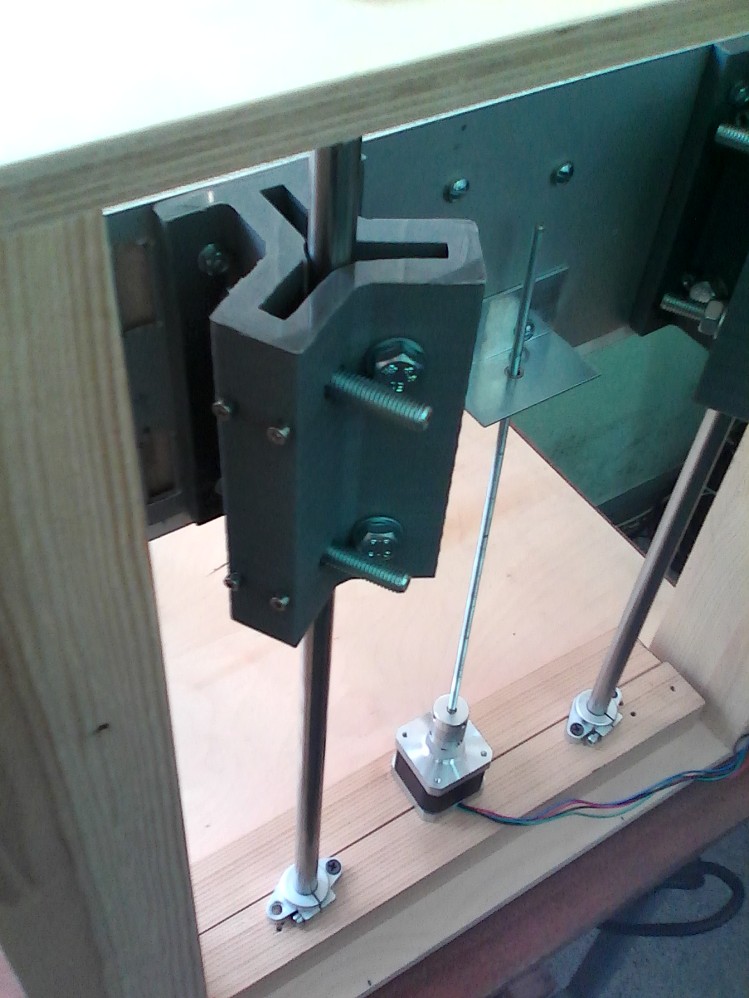

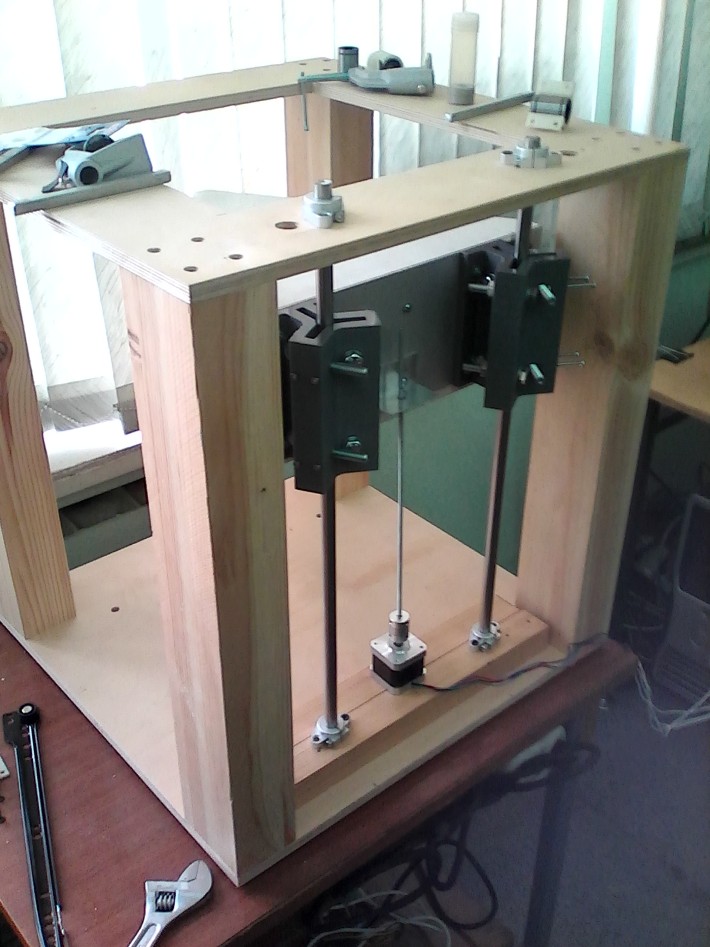

Наконец то доделал Z ось.

На шариковых подшипниках 608zz

**solo** » 09 апр 2015, 13:13

собираю себе тоже такой принтер, вторую неделю бьюс с осью Z не хочет плавно ездить, правда у мена стол самодельный получился тяжелый, около 3.5 кг но это вопрос второй, первый вариант делал аналогично , две направляющие и один ходовой винт, далее добавил на противоположной стороне от направляющей добавил еще один ходовой вин для поддержки консоли стола, (все равно стол движется не равномерно иногда закусывает),... сейчас переделываю в очередной раз не три направляющие и три ходовых винта, надеюсь что конструкция получиться жесткой и будет плавно и равномерно двигаться.
также изменил конструкцию осей Х и У , шаговики соединил с шкивами (приводными которые наматывают леску ) через зубчатые ремни, так получилось движения более равномерные и без люфта, если автор темы не будет возражать могу здесь выложить модели.

**r0cket** » 09 апр 2015, 15:37

конечно выкладывайте)

**druksel** » 12 апр 2015, 10:57

направляющие, если три - достаточно 8 мм а в качестве ходовых - шпильку м6

**r0cket** » 13 апр 2015, 17:37

подскажите кто сталкивался.
скачал репетир хост - законектился к ардуине.
делает несколько движений (обычно около 5) и виснет в "ожидание команды"

провода менял, порт юсб менял, ардуину менял, блоки питания менял.
ниче не помогло. подскажите что делать ?

завтра планирую комп поменять

**solo** » 14 апр 2015, 13:52

попробуйте понизить скорость по юсб порту в прошивке марлин и настройка порта репитер хоста
в марлине в конфиге строка
#define BAUDRATE 115200

Добавлено спустя 10 минут 49 секунд:
вот файлы для повторения принтера если кто хочет то недостающие файлы зубчатой передачи
и комплект файлов для печати в случае изготовление на ременной передаче это новые угловые узлы крепления шаговых двигателе с рабочими колесами , ремень взял от какого то электроинструмента на ремне маркировка 106 XL 031 (цена около 1 дол за шт )

**r0cket** » 14 апр 2015, 14:40

оказывается нужно обязательно подключать сенсор температуры экструдера.

подключил переменник для пробы. теперь все отлично.

**r0cket** » 16 апр 2015, 18:15

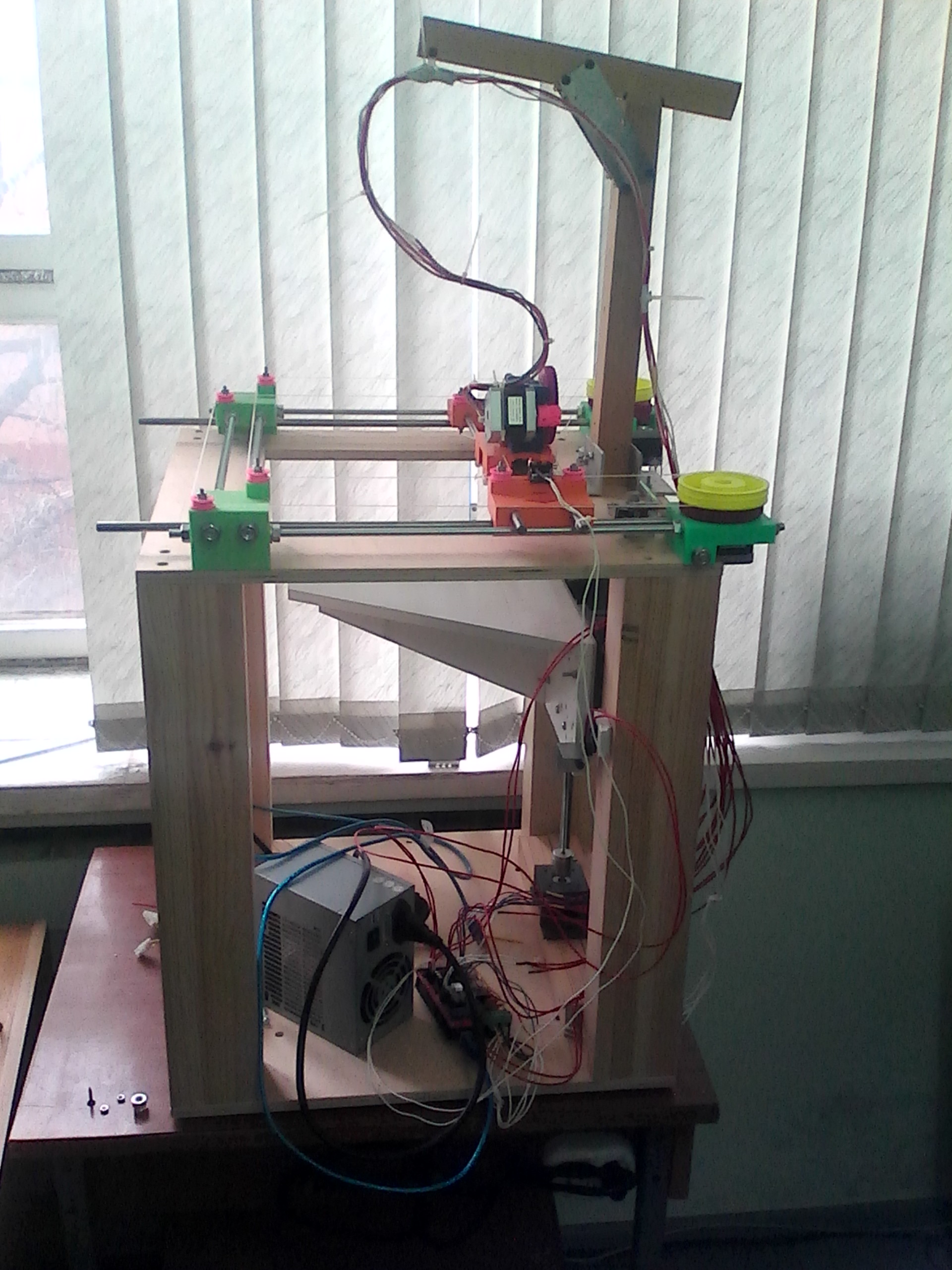

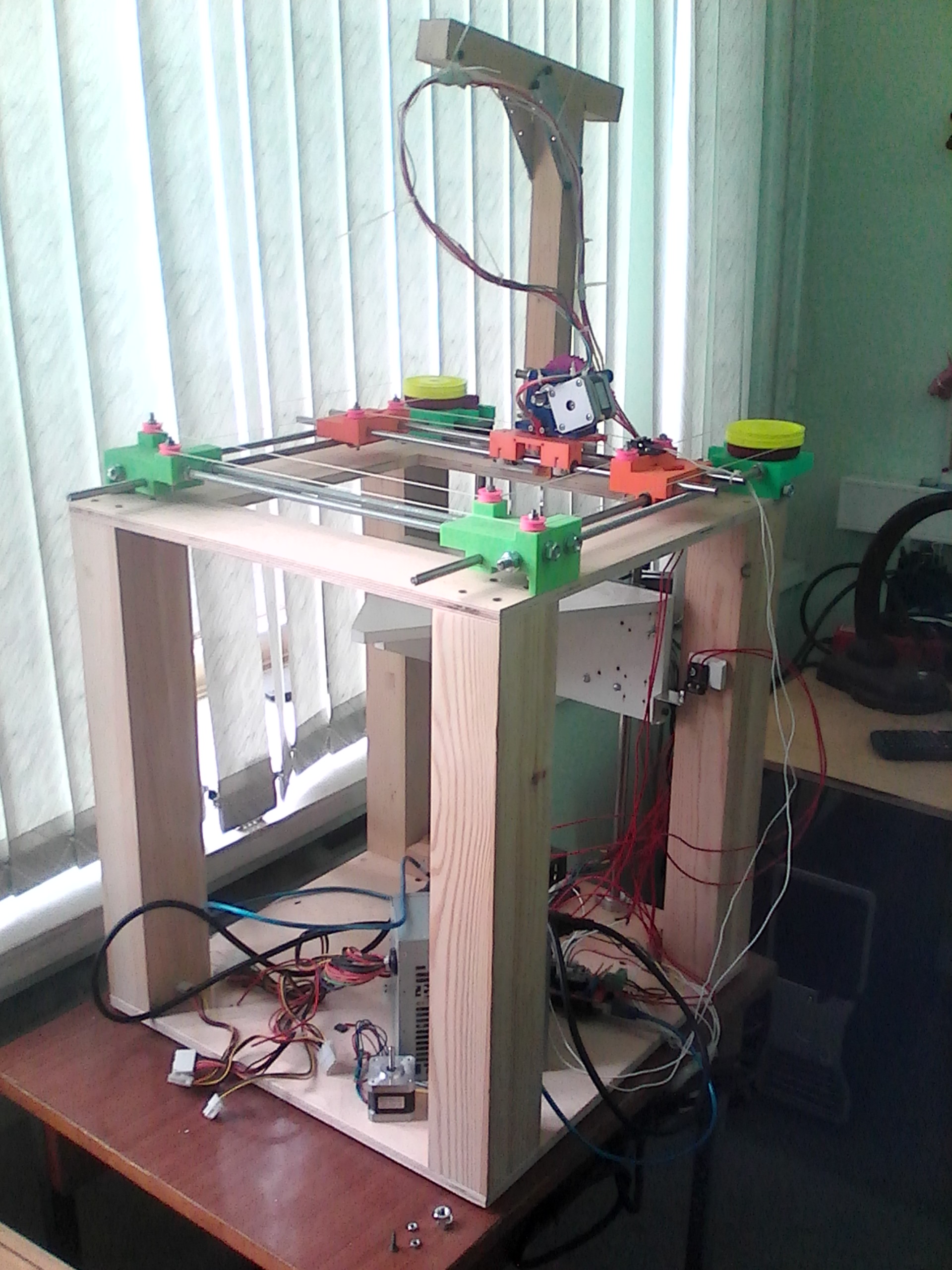

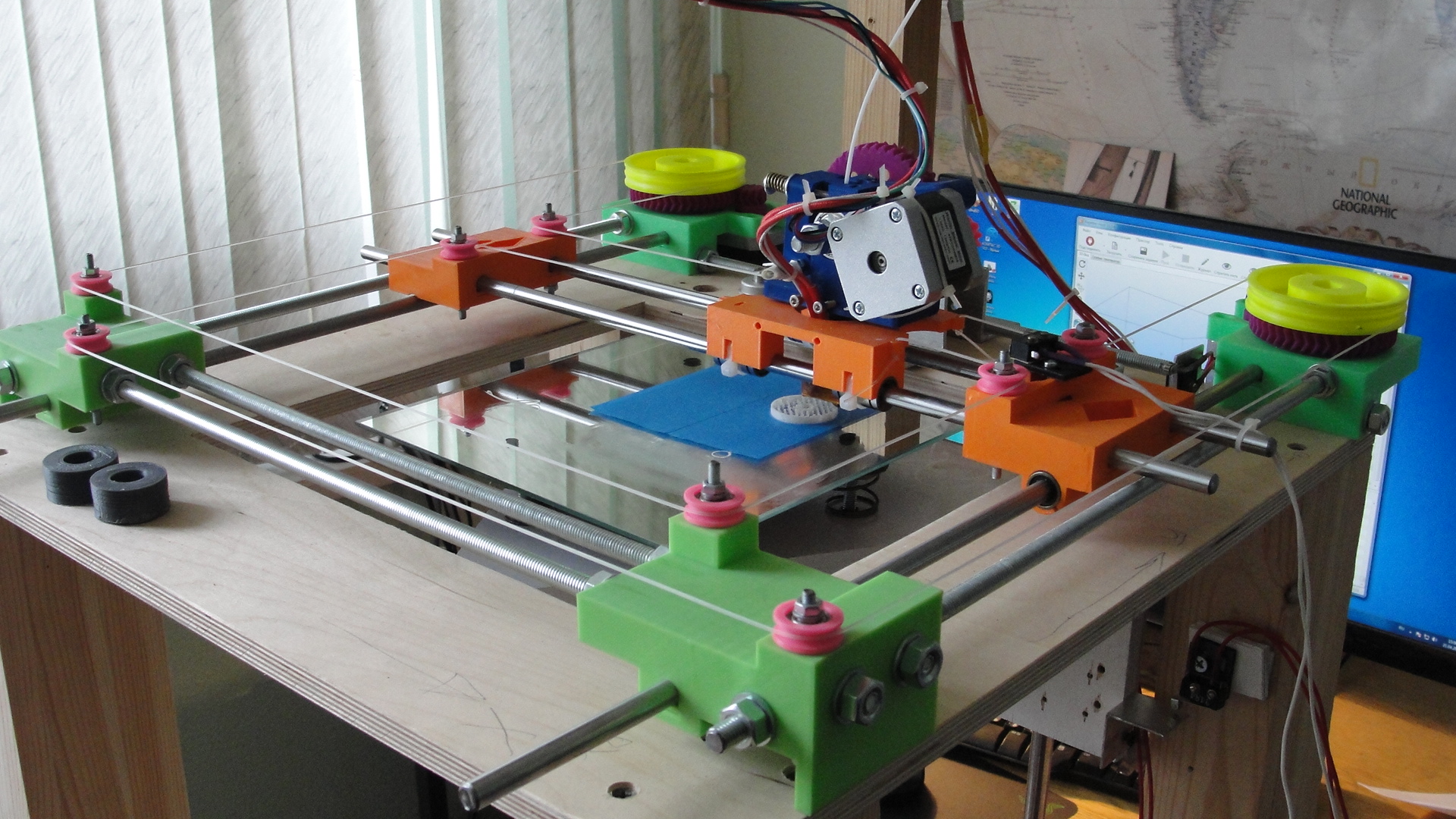

Дособрал всю механику. Все двигается, паркуется по концевикам, пластик выдавливает. Работает хорошо
Осталось приделать к треугольнику зеркало. и произвести калибровки.

**r0cket** » 17 апр 2015, 15:54

Очень приятно калибровать XY перемещение, когда принтер сделан по принципу CoreXY.
Достаточно откалибровать 1 ось и проследить что бы вторая не уходила при перемещении первой.

**r0cket** » 21 апр 2015, 18:11

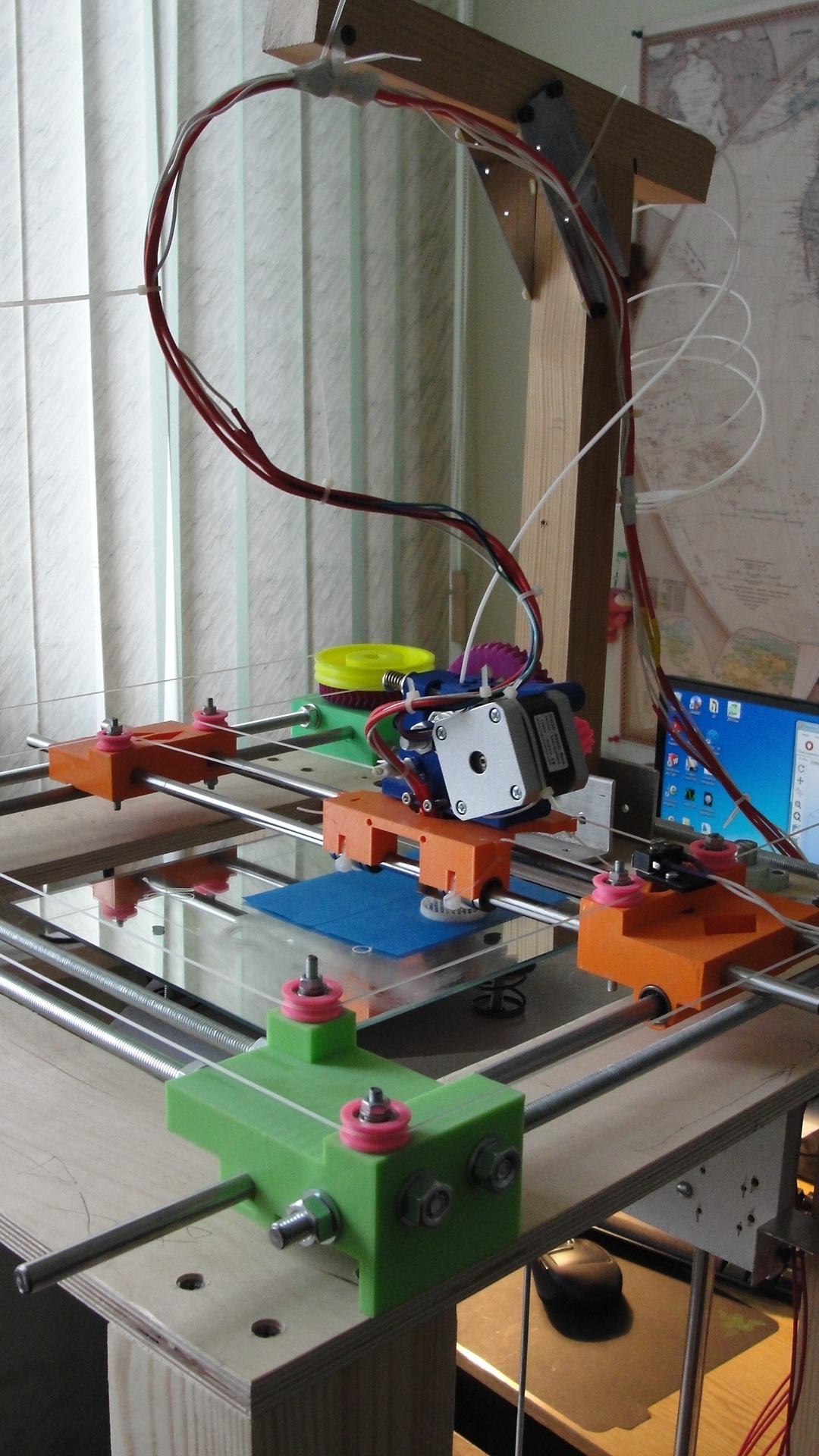

И вот наконец долгожданная первая печать =)))

Все работает здорово. Качество печати понравилось

Добавлено спустя 57 секунд:
Видос может выложу потом

**r0cket** » 22 апр 2015, 18:08

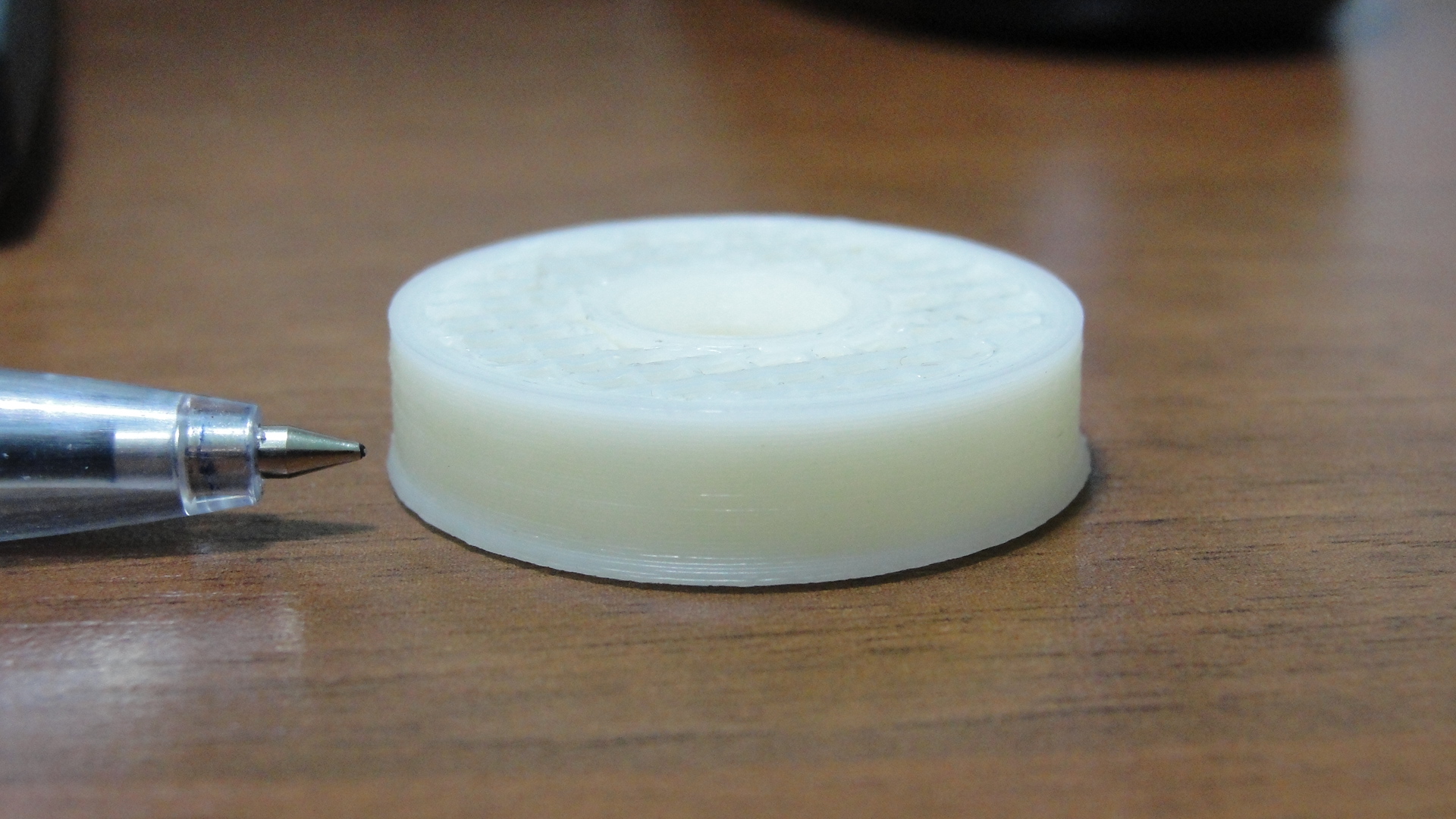

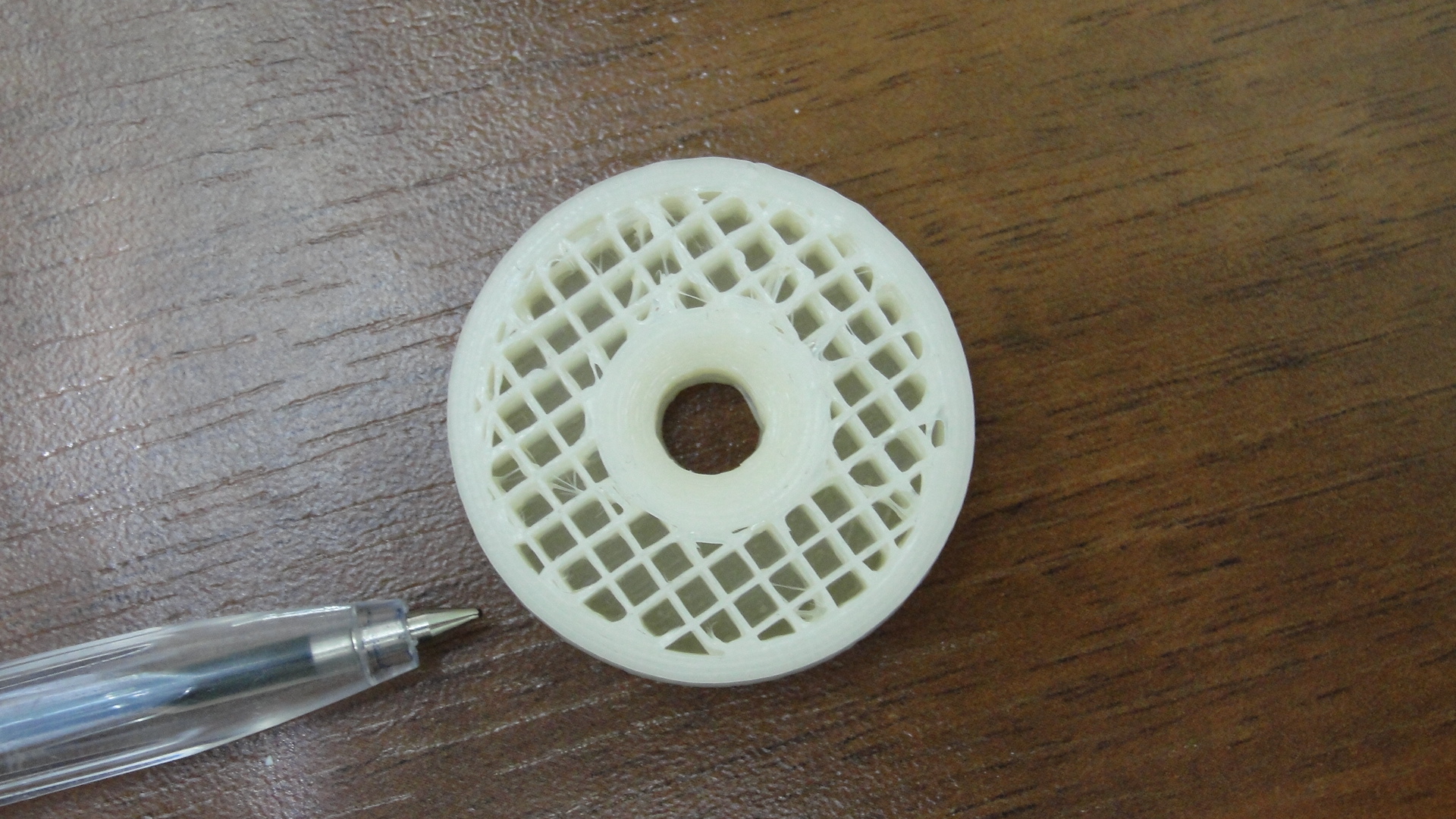

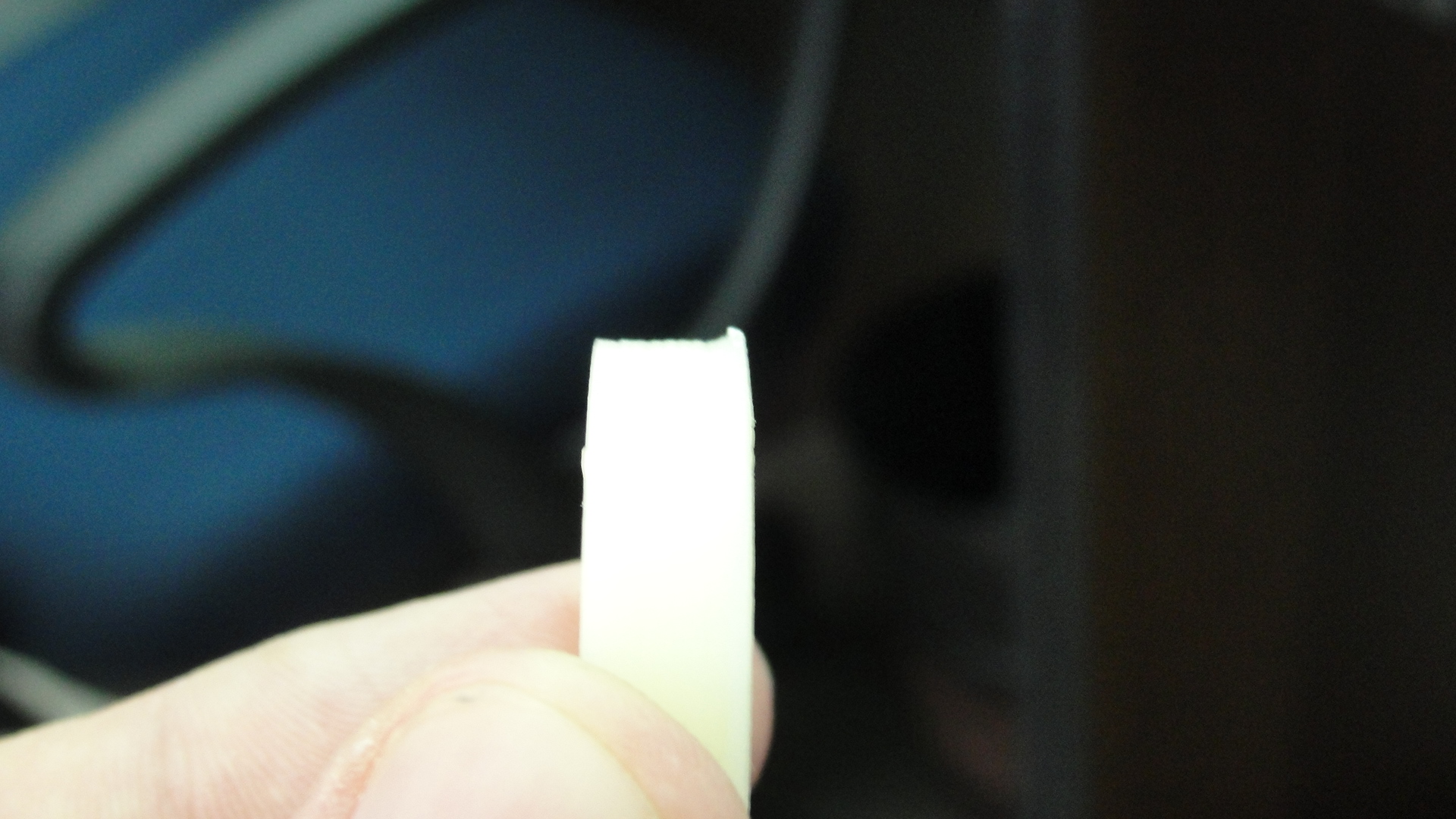

вот первый кругляшок
