Строю Core XY

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Строю Core XY

Сообщение Ackap » 30 окт 2014, 17:58

Доброго времени суток!

Cбираюсь построить 3д принтер для домашних безделушек, перекурил весь форум, и решил строить со следующими характеристиками:

Кинематика Core XY с опускающимся столом. Стол будет опускаться одной шпилькой. Вместо 8ки буду использовать латунную шпильку 6ку и
длинную гайку. Стол будет ходить на двух направляющих диаметром 8мм.

Область печати Х200 Y300 Z200

Направляющие 8ки (многое уже куплено под них)

Шпули алюминивые, под ремень GT2.

Шаговики габариты Nema17.

Линейные подшипники «JDB 8» бронзовые с графитовыми вставками (на каждую направляющую по 2штуки) Уже заказаны, жду.
http://www.aliexpress.com/item/5pcs-8-1 ... 66816.html

Корпус собираюсь сделать из фанеры 9ки при помощи лазерной резки, потому как есть доступ к станку бесплатно.
Корпус будет выполнять также роль термобокса, но специально утеплять/греть его я не собираюсь (пока что там посмотрим). Сверху
корпус будет накрыт либо стеклом, либо оргстеклом. Касательно фанеры, она вроде качественная толщина не прыгает.

Уже имеется вот такой экструдер с термопарой. Термопару уже подключал через драйвер на MAX6675.
http://www.aliexpress.com/item/12V-0-4m ... 27833.html

Но думаю все таки использовать боуден тьюб.
Попробую сделать каретку для двух вариантов для экструдера с мотором и для боуден тьюб.

Круговой обдув печати, воздух будет подаваться по силиконовой трубке, нуждаюсь в совете по диаметру трубки? Забор воздуха будет
происходить сверху внутри бокса.

Горячий стол пока MK2 далее планирую сделать стол 200х300

Электроника: Arduino Mega 2560, RAMPS 1.4, дрова под шаговики A4988(жду), механические концевики, Терморезистор NTC 3950 (если есть опыт в калибровке или есть таблице плиз помогите)
Прошивка: Мерлин


Проект щас находится на стадии: Проектирование, закуп комплектующих.


Буду рад услышать мнения, замечания, критику форумчан касательно моего проекта.
Вложения

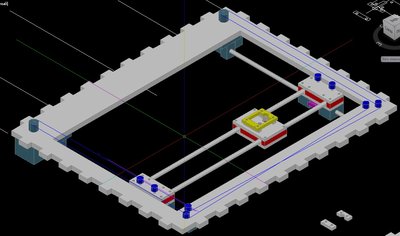

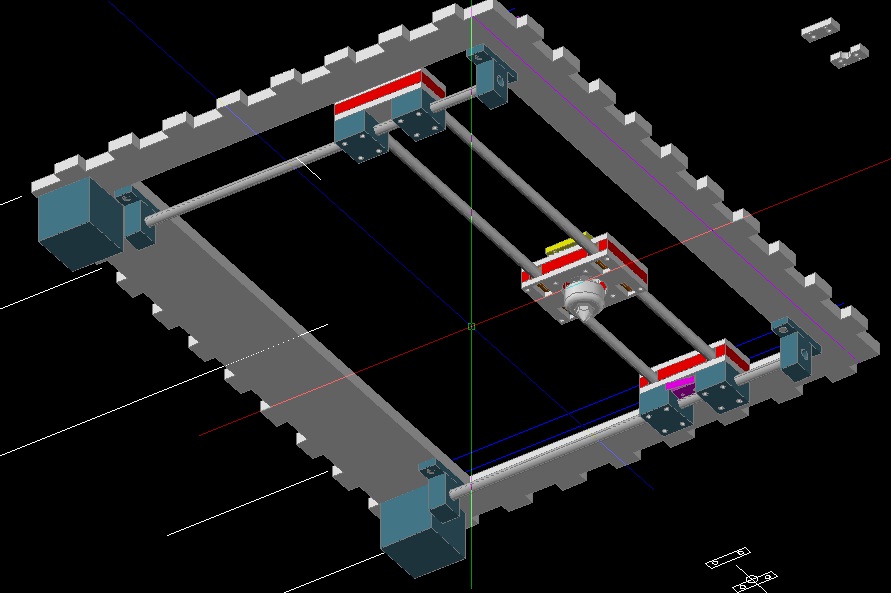

base frame.jpg
Основная рама. Вид сверху.
base frame, botom view.jpg
Основная рама. Вид снизу.
Arduino Mega 2560
RAMPS 1.4
A4988
Ackap

Сообщения: 30
Зарегистрирован: 02 окт 2014, 04:24
Откуда: Сеул
прог. языки: Visual basic.net, Arduino.

Re: Строю Core XY

Сообщение Ackap » 06 ноя 2014, 11:09

Народ подскажите пожалуйста, касательно кровати.

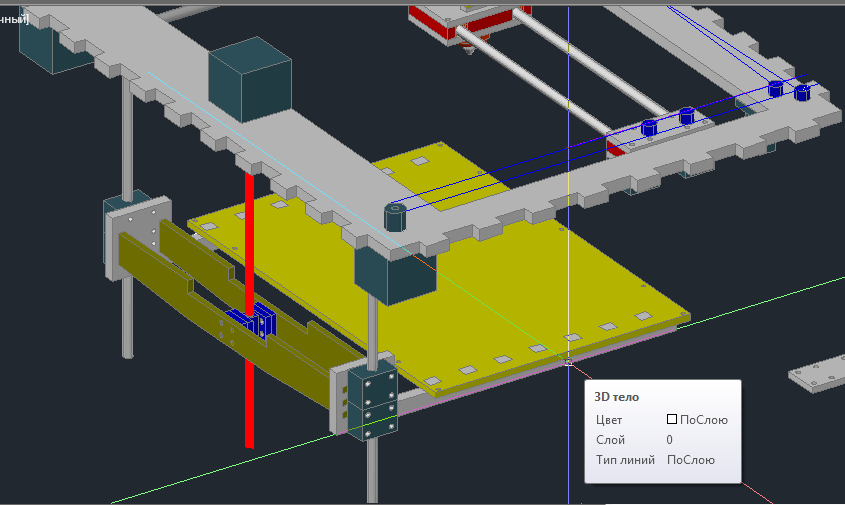

Внизу на картинке планируемая конструкция кровати, имеет ли смысл добавить дополнительную направляющую, третью, на противоположной стороне? Или конструкция с двумя направляющимися тоже нормально работает? Просто гдето здесь на форуме читал что якобы дальний конец вибрирует во время печати.
Вложения
Arduino Mega 2560
RAMPS 1.4
A4988
Ackap

Сообщения: 30
Зарегистрирован: 02 окт 2014, 04:24
Откуда: Сеул
прог. языки: Visual basic.net, Arduino.

Re: Строю Core XY

Сообщение obdiy » 06 ноя 2014, 11:36

Ackap писал(а):Народ подскажите пожалуйста, касательно кровати.
Внизу на картинке планируемая конструкция кровати, имеет ли смысл добавить дополнительную направляющую, третью, на противоположной стороне? Или конструкция с двумя направляющимися тоже нормально работает? Просто гдето здесь на форуме читал что якобы дальний конец вибрирует во время печати.

зависит от веса и размера. если кровать 400х400, то стоит.
obdiy

Сообщения: 114
Зарегистрирован: 18 сен 2013, 10:46

Re: Строю Core XY

Сообщение Ackap » 06 ноя 2014, 11:44

obdiy писал(а):зависит от веса и размера. если кровать 400х400, то стоит.

Кровать 300х200. Опоры из 9мм фанеры, сам стол 5мм фанера + горячий стол МК2, стекло 4мм.
Arduino Mega 2560
RAMPS 1.4
A4988
Ackap

Сообщения: 30
Зарегистрирован: 02 окт 2014, 04:24
Откуда: Сеул
прог. языки: Visual basic.net, Arduino.

Re: Строю Core XY

Сообщение obdiy » 06 ноя 2014, 21:19

Ackap писал(а):
obdiy писал(а):зависит от веса и размера. если кровать 400х400, то стоит.

Кровать 300х200. Опоры из 9мм фанеры, сам стол 5мм фанера + горячий стол МК2, стекло 4мм.

5мм фанера будет гулять при нагреве стола. и 6 будет. 8 будет меньше. советую дсп 10мм или алюминий.
при таких размерах можно без дополнительной опоры
obdiy

Сообщения: 114
Зарегистрирован: 18 сен 2013, 10:46

Re: Строю Core XY

Сообщение Skarobej » 07 ноя 2014, 00:17

стекло двоечку лучьше, быстрее нагреваться будет. Под кровать подложить нужно какой-то изолятор и никуда гуять не пойдет))
Аватара пользователя
Skarobej

Сообщения: 13
Зарегистрирован: 04 май 2014, 16:49
Откуда: Одесса

Re: Строю Core XY

Сообщение Again » 07 ноя 2014, 13:25

obdiy писал(а):5мм фанера будет гулять при нагреве стола. и 6 будет. 8 будет меньше. советую дсп 10мм или алюминий.
при таких размерах можно без дополнительной опоры

У меня например дверь из дсп, свободно открывающаяся зимой, при повышении влажности летом заклинивается в косяке. Лист металла из приемки лома будет лучше. А в крайнем случае можно нарезать несколько листов миллиметровой жести из старых системников.
Again

Сообщения: 13
Зарегистрирован: 03 ноя 2014, 14:21

Re: Строю Core XY

Сообщение om2804 » 07 ноя 2014, 21:53

Дерево лучне не использовать. Влагу любит оно
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Строю Core XY

Сообщение Scald » 08 ноя 2014, 11:43

По термистору: http://www.murata.com/~/media/webrenewa ... /r44e.ashx
Там есть все - и таблицы, и параметры. Главное знать точную маркировку конкретного экземпляра.
Scald

Сообщения: 267
Зарегистрирован: 21 авг 2014, 21:00

Re: Строю Core XY

Сообщение Ackap » 09 ноя 2014, 07:30

Всем спасибо за советы, пока сделаю фанерную кровать, там посмотрим, если чо переделаю на алюминий.

По термистору: http://www.murata.com/~/media/webrenewa ... /r44e.ashx
Там есть все - и таблицы, и параметры. Главное знать точную маркировку конкретного экземпляра.

Спасибо. Я уже раздобыл где то на просторах интернета.
Ниже таблица для термистора NTC 3950 погрешность где то примерно пол градуса. (Все таблицы находятся thermistortables.h)

Код: Выделить всёРазвернуть
const short temptable_6[][2] PROGMEM = {
{   21.5   *OVERSAMPLENR,   300   },
{   23.0625   *OVERSAMPLENR,   295   },
{   24.8125   *OVERSAMPLENR,   290   },
{   26.75   *OVERSAMPLENR,   285   },
{   28.8125   *OVERSAMPLENR,   280   },
{   31.125   *OVERSAMPLENR,   275   },
{   33.625   *OVERSAMPLENR,   270   },
{   36.375   *OVERSAMPLENR,   265   },
{   39.375   *OVERSAMPLENR,   260   },
{   42.6875   *OVERSAMPLENR,   255   },
{   46.3125   *OVERSAMPLENR,   250   },
{   50.3125   *OVERSAMPLENR,   245   },
{   54.6875   *OVERSAMPLENR,   240   },
{   59.5625   *OVERSAMPLENR,   235   },
{   64.875   *OVERSAMPLENR,   230   },
{   70.75   *OVERSAMPLENR,   225   },
{   77.25   *OVERSAMPLENR,   220   },
{   84.4375   *OVERSAMPLENR,   215   },
{   92.3125   *OVERSAMPLENR,   210   },
{   101.0625*OVERSAMPLENR,   205   },
{   110.6875*OVERSAMPLENR,   200   },
{   121.3125*OVERSAMPLENR,   195   },
{   133 *OVERSAMPLENR,   190   },
{   145.9375*OVERSAMPLENR,   185   },
{   160.125   *OVERSAMPLENR,   180   },
{   175.6875*OVERSAMPLENR,   175   },
{   192.8125*OVERSAMPLENR,   170   },
{   211.5   *OVERSAMPLENR,   165   },
{   231.9375*OVERSAMPLENR,   160   },
{   254.125   *OVERSAMPLENR,   155   },
{   278.1875*OVERSAMPLENR,   150   },
{   304.125   *OVERSAMPLENR,   145   },
{   332   *OVERSAMPLENR,   140   },
{   361.6875*OVERSAMPLENR,   135   },
{   393.125   *OVERSAMPLENR,   130   },
{   426.25   *OVERSAMPLENR,   125   },
{   460.8125*OVERSAMPLENR,   120   },
{   496.5625*OVERSAMPLENR,   115   },
{   533.1875*OVERSAMPLENR,   110   },
{   570.3125*OVERSAMPLENR,   105   },
{   607.625   *OVERSAMPLENR,   100   },
{   644.625   *OVERSAMPLENR,   95   },
{   680.9375*OVERSAMPLENR,   90   },
{   716.125   *OVERSAMPLENR,   85   },
{   749.875   *OVERSAMPLENR,   80   },
{   781.8125*OVERSAMPLENR,   75   },
{   811.6875*OVERSAMPLENR,   70   },
{   839.25   *OVERSAMPLENR,   65   },
{   864.5   *OVERSAMPLENR,   60   },
{   887.3125*OVERSAMPLENR,   55   },
{   907.6875*OVERSAMPLENR,   50   },
{   925.6875*OVERSAMPLENR,   45   },
{   941.5   *OVERSAMPLENR,   40   },
{   955.25   *OVERSAMPLENR,   35   },
{   967   *OVERSAMPLENR,   30   },
{   977.0625*OVERSAMPLENR,   25   },
{   985.5625*OVERSAMPLENR,   20   },
{   992.6875*OVERSAMPLENR,   15   },
{   998.625   *OVERSAMPLENR,   10   },
{   1003.5625*OVERSAMPLENR,   5   },
{   1007.5625*OVERSAMPLENR,   0   }
};
#endif
Arduino Mega 2560
RAMPS 1.4
A4988
Ackap

Сообщения: 30
Зарегистрирован: 02 окт 2014, 04:24
Откуда: Сеул
прог. языки: Visual basic.net, Arduino.

Re: Строю Core XY

Сообщение om2804 » 09 ноя 2014, 13:39

Каждый отдельный термистор нужно калибровать самостоятельно. Готовые таблицы могут дать погрешность в 5-10 градусов спокойно
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Строю Core XY

Сообщение Ackap » 11 ноя 2014, 08:48

om2804 писал(а):Каждый отдельный термистор нужно калибровать самостоятельно. Готовые таблицы могут дать погрешность в 5-10 градусов спокойно

Просто проверил по температуре своего тела, термистор показывал 36 градусов, ну а, обычная температура 36.6 градусов(для этого участка тела). Так что относительно корректно. Но вы правы для точности необходимо калибровать каждый термистор отдельно.
Arduino Mega 2560
RAMPS 1.4
A4988
Ackap

Сообщения: 30
Зарегистрирован: 02 окт 2014, 04:24
Откуда: Сеул
прог. языки: Visual basic.net, Arduino.

Re: Строю Core XY

Сообщение holomrn » 11 ноя 2014, 15:06

В одной точке совсем не показатель. У них совсем не линейная зависимость.
Зависимость линейная у платиновых терморезисторов. Собственно, я их и прикупил как раз для калибровки.
holomrn

Сообщения: 609
Зарегистрирован: 08 май 2014, 18:32

Re: Строю Core XY

Сообщение om2804 » 17 ноя 2014, 00:34

И на низких температурах точность ниже, ибо характеристика экспотенциальная
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Строю Core XY

Сообщение Ackap » 23 янв 2015, 13:00

Почти полностью собрал 3д принтер на кинематике Core XY.

Этапы сборки:

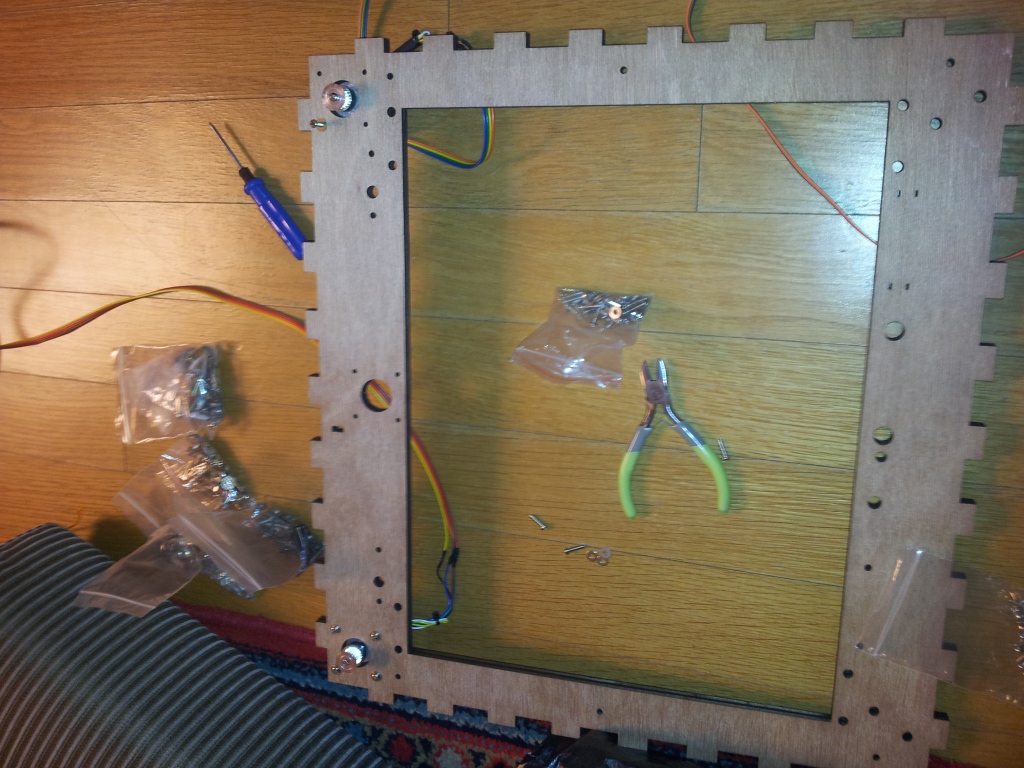

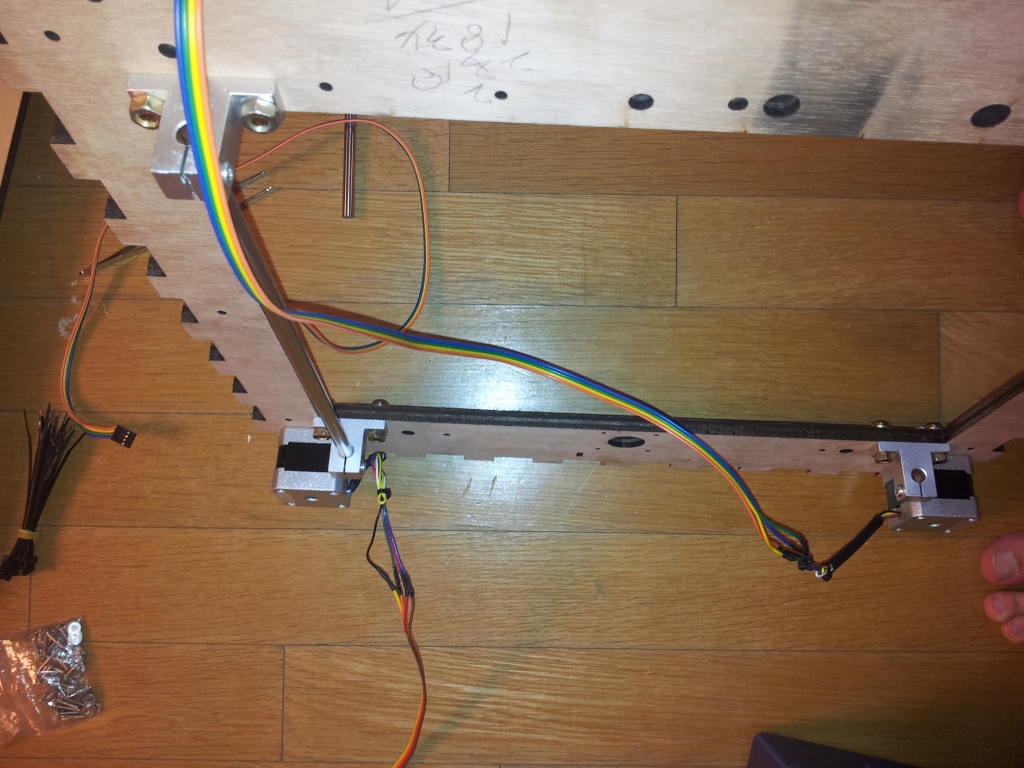

Верхняя рама с шаговиками и направляющими.
top frame.jpg

top frame view2.jpg

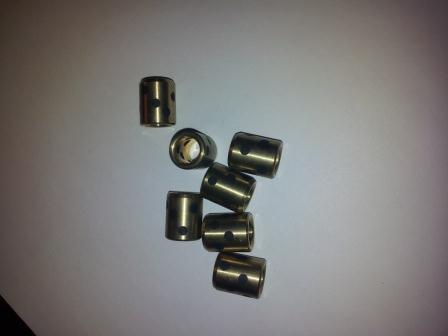

Линейные бронзовые втулки с графитом. Не сказал бы что они настолько хороши как я их себе представлял. Мое мнение у них трение покоя довольно велико… это не смотря на то что я направляющие отполировал мелкой шкуркой которая применяется для полировки лакокрасочного покрытия машин.

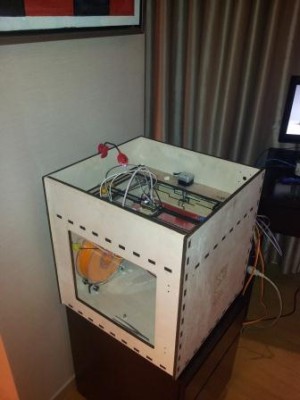

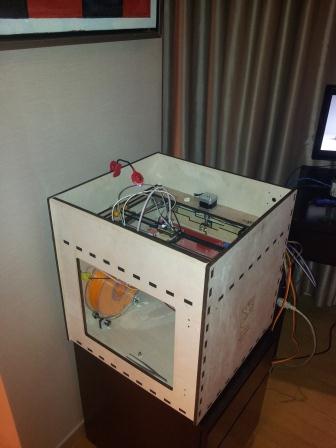

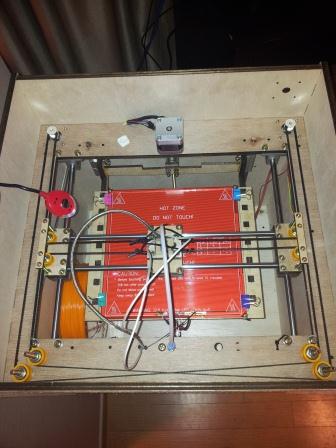

Вид почти собранного принтера, осталось только добавить: стекло сверху, дверку акриловую и кулер на головку печати.
isometric view.jpg

top view final.jpg

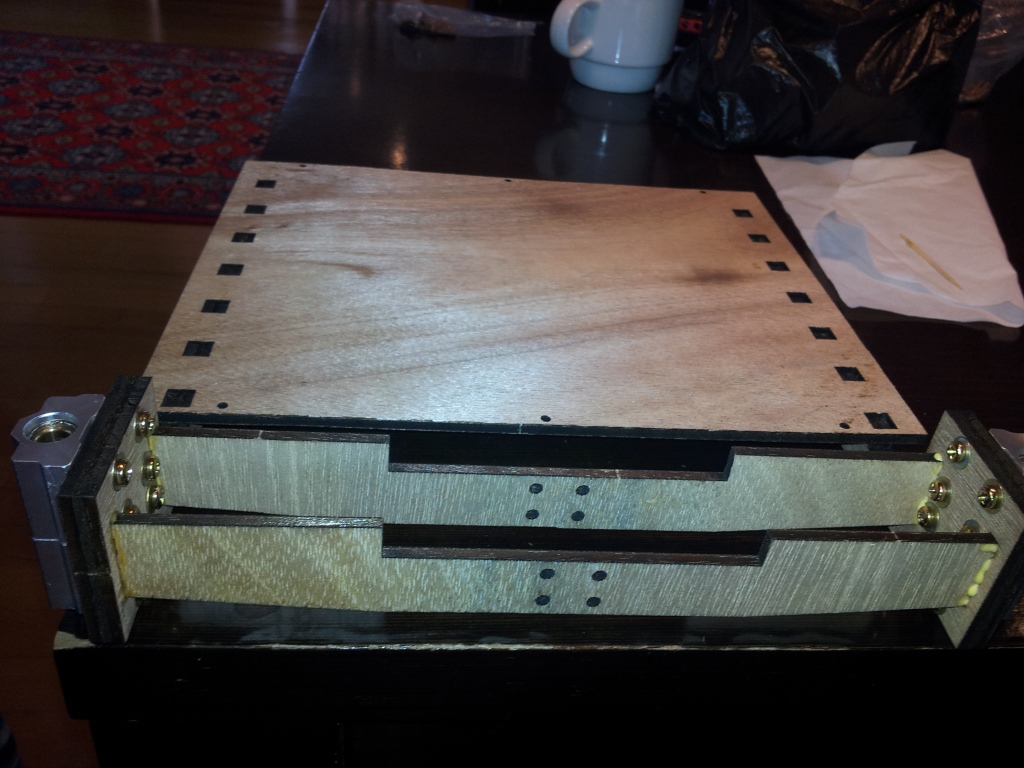

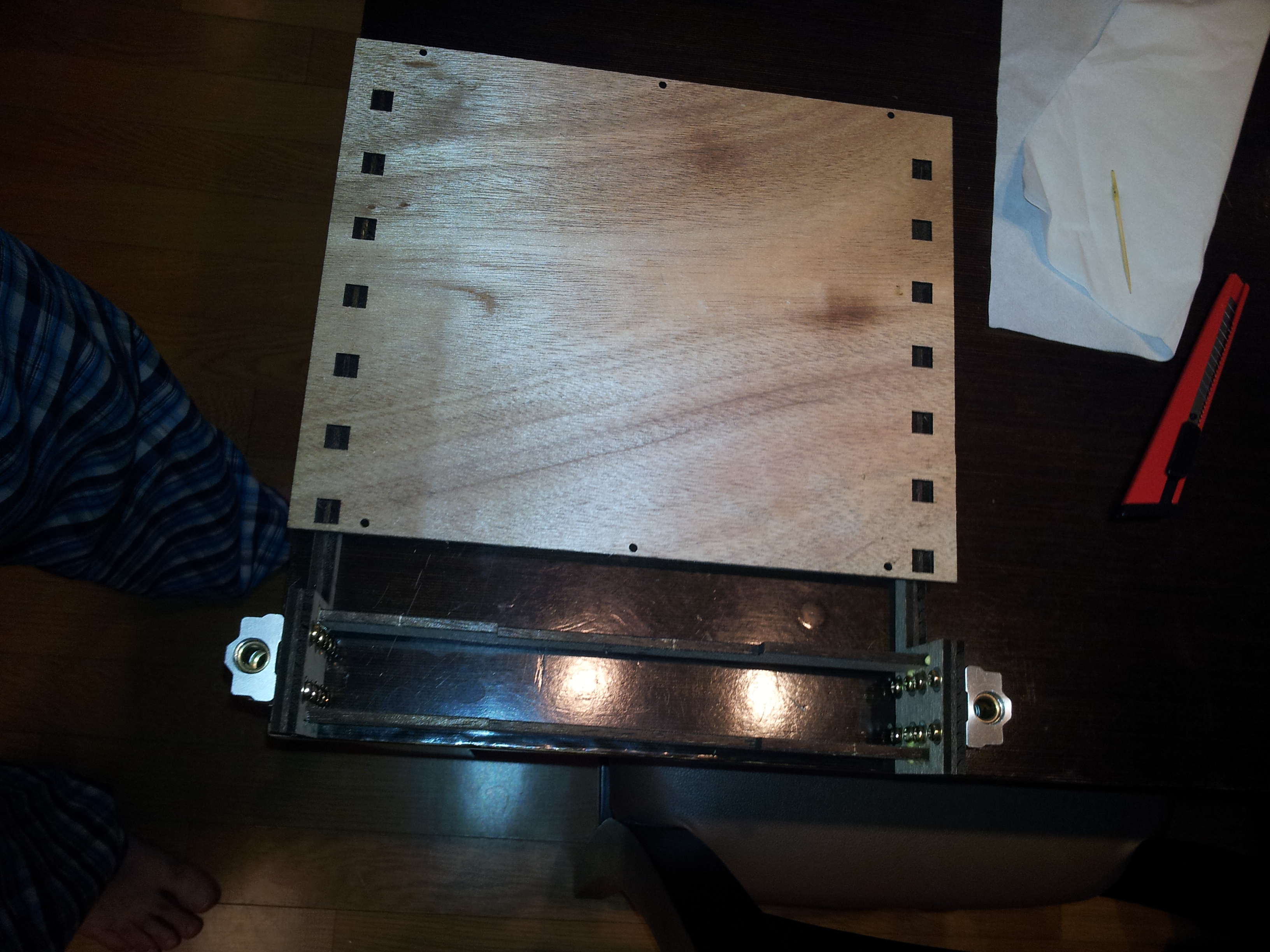

Конструкция столика.


В общем вся проблема сейчас со столиком, не двигается он плавно. Двигается он с заеданиями. По моему мнению дело все в поперчной жесткости столика, потому что конструкция позволяет одной стороне с подшипниками скольжения подниматься выше второй и наоборот… В связи с этим буду рад услышать советы от форумчан. Может кто уже сталкивался с такими проблемами и может посоветовать что-нибудь…
