есть деталь, пластина, в центре которой круглая выемка, в эту выемку планируется вставить стальную шпильку.

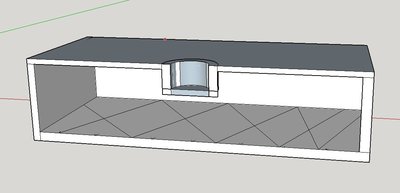

вот как в разрезе деталь напечатанная выглядит, инфил схематично в виде линий.

получается что круглый цилиндр в центре опирается только на тонюсенькую хлипкую стенку инфила.
и если надавить сверху вниз то дно цилиндра почти без усилий проваливается внутрь детали.

можно ли модель нарисовать так чтобы слайсер принудительно рисовал периметр от дна модели до дна цилиндра??
какие-то внутренние грани которые слайсер воспримет как периметр?
чтобы цилиндр опирался на монолитный слой пластика

так воткните под низ цилиндр, во время печати поверх цилиндра сделает мост и продолжит печать. потом если он мешает можно удалить.
Или я не правильно понял?

А можно высчитать на каком слое начнет печатать это донышко и когда начнет печатать нужный слой - поставить на паузу и подложить подкладку нужной высоты, зафиксировать от сдвигов, продолжить печать

Там где нужны периметры рисовал цилиндр "пустотой" и внутрь помещал цилиндр чуть меньше диаметром, например на 0.1мм.

Можно снизу в модели вырубить цилиндр (а лучше усеченный конус, чтоб без поддержек) меньшего диаметра, чтобы почти упирался в дно верхнего цилиндра. Или вырубить большего диаметра, но в центре потом еще добавить меньшего диаметра. Тогда дно верххнего будет лежать не на инфиле, а на стенках нижнего цилиндра

diglook писал(а):так воткните под низ цилиндр

слайсер игнорирует объекты которые находятся внутри модели.
тоесть нельзя сделать внутреннюю полость которая не связана никак с поверхностью.
Добавлено спустя 1 минуту 41 секунду:

sdron281 писал(а):Там где нужны периметры рисовал цилиндр "пустотой" и внутрь помещал цилиндр чуть меньше диаметром, например на 0.1мм.

подробней можно? или пример модельки?
попробовал поместить внутрь второй цилиндр но слайсер игнорирует все внутренности модели.

Добавлено спустя 1 минуту 37 секунд:

Vlad-I писал(а):Можно снизу в модели вырубить цилиндр (а лучше усеченный конус, чтоб без поддержек) меньшего диаметра, чтобы почти упирался в дно верхнего цилиндра. Или вырубить большего диаметра, но в центре потом еще добавить меньшего диаметра. Тогда дно верххнего будет лежать не на инфиле, а на стенках нижнего цилиндра

тогда получится дно не плоское...
но в принципе лучше так чем вобще никак.

Добавлено спустя 1 минуту 25 секунд:
может как-то можно в редакторе дополнительно пометить внутренние поверхности чтобы слайсер их принудительно слайсил?

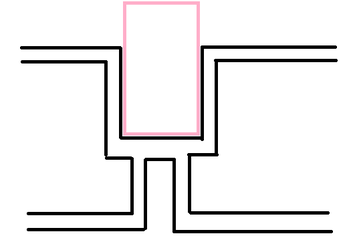

А если сделать так:

так то оно работает, но как-то не очень элегантно)

Myp писал(а):так то оно работает, но как-то не очень элегантно)

рисуете цилиндр отдельно, передвигаете его в деталь в то место, чтобы он поддерживал снизу ваш паз, затем все это экспортируете в STL, но без объединения в одну деталь. У меня так в Autodesk123d по ошибке получалось несколько раз, в итоге слайсер расценивал это как 2 детали в одной и все получалось именно так как вам надо.

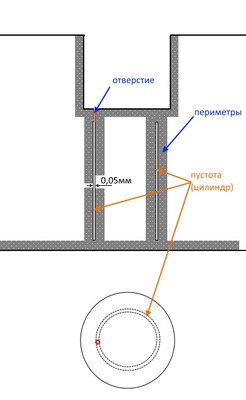

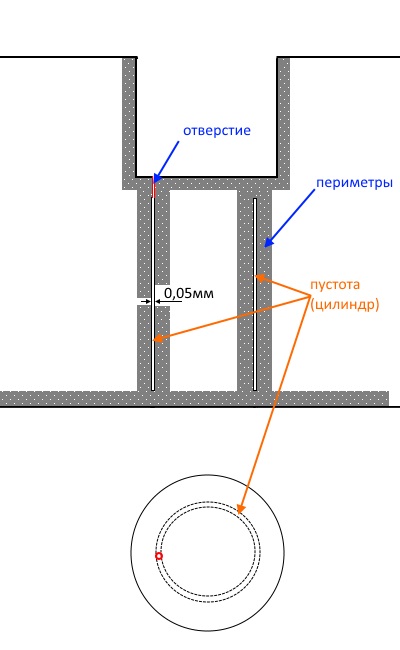

Как-то так. Красным выделено отверстие чтоб слайсер не исключал пустоты внутри. Конечно это костыль.
Нарисовано, в пейнт.нете, так что прошу сильно не пинать

abuharsky писал(а):

Myp писал(а):так то оно работает, но как-то не очень элегантно)

рисуете цилиндр отдельно, передвигаете его в деталь в то место, чтобы он поддерживал снизу ваш паз, затем все это экспортируете в STL, но без объединения в одну деталь. У меня так в Autodesk123d по ошибке получалось несколько раз, в итоге слайсер расценивал это как 2 детали в одной и все получалось именно так как вам надо.

проверил, оказалось, что не совсем так работает: должен быть разомкнут контур

Myp писал(а):можно ли модель нарисовать так чтобы слайсер принудительно рисовал периметр от дна модели до дна цилиндра??

Попробуйте использовать simplify3d, модель разбить на слои(хоть по 0,01 хоть по 1-10 см) и задать свой конфиг для каждого слоя(в Вашем случае большая процентность заполнения, правда деталь нужно повернуть, если религия позволяет). Конечно сформировать плотность заполнения в определённом участке я ни где не встречал а вот с разбиением такого типа сталкивался.
P.S. Если нужна последняя версия этой проги, стукните в личку дам ссылку.

Начертить две детали, отслайсить, потом из одного гкода взять низ, из другого взять верх и сохранить в третьем файле.

Подставить снизу отверстие 0,2-0,5mm его стенки и станут опорой.

вобщем нашлось решение

в блоге сликера описание
можно добавить модификаторы к модели
тоесть намоделить отдельную подставку под отверстие и добавив в слайсер этот модификатор установить у него инфил 100% или какой надо

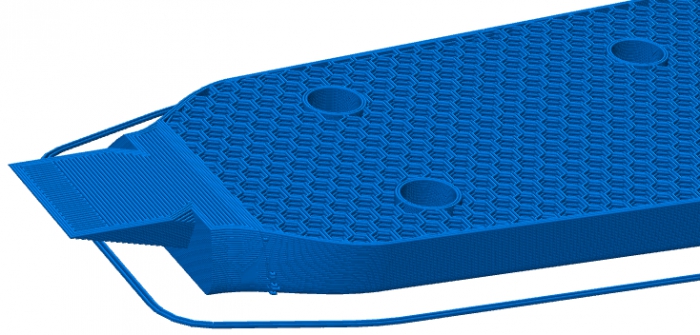

вот например, слева модификаторм с инфилом.

А в чем проблема, если внутри будет просто полость (объект) с правильно вывернутыми нормалями, разве слайсеры ее игнорируют?
