Свой контроллер для 3d-принтера

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Свой контроллер для 3d-принтера

Сообщение Birden » 08 авг 2014, 06:42

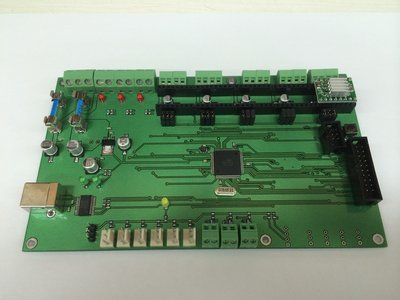

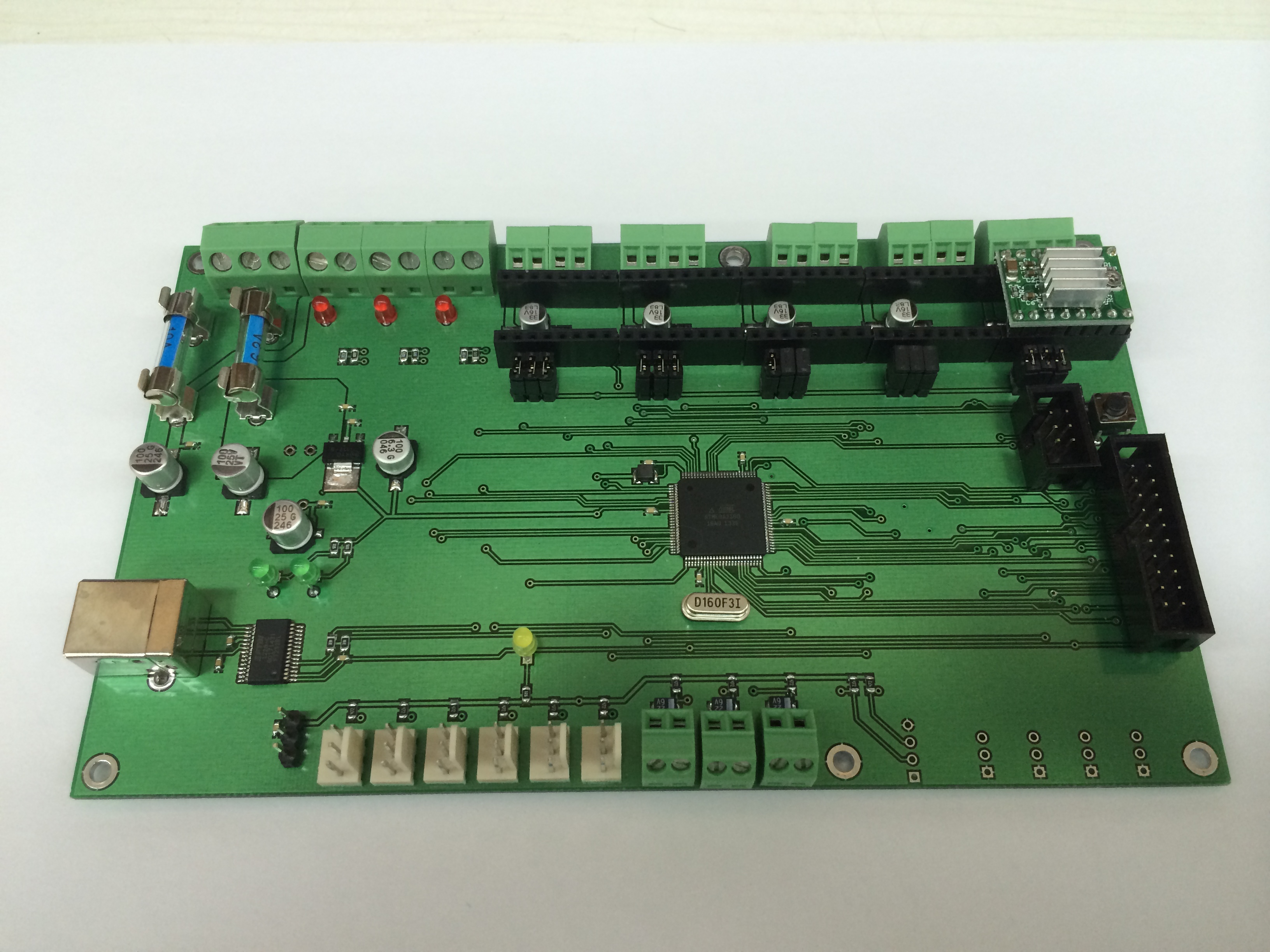

Всем привет! Когда собирал себе принтер, столкнулся с проблемой: довольно низкое качество плат RAMPS v1.4 (ну галимый китай). Причем было две платы, у обеих в разных местах были плохо пропаяны разъемы, часть сигналов с платы Arduino mega вообще не доходили до разъемов на RAMPS. Судя по всему, еще и само качество разъемов не ахти. Плюс ко всему, при монтаже электрики создалось впечатление какой-то недоделанности, что ли. Да и не особо люблю разъемы PLS. В общем, решил сделать свою плату, объединив в ней Arduino Mega и RAMPS. Правда, PLS решил оставить для поддержки A4988. Что есть на плате:
- два раздельных входа для питания (нагреватели и все остальное)
- места для драйверов A4988 - 5шт
- винтовые клеммы с шагом 3.5мм для подключения ШД
- три силовых ключа (полевики IRLR8726)
- три входа для термодатчиков (винтовые клеммы с шагом 3.5мм)
- шесть входов для концевиков (разъемы WF-3)
- сигналы для дисплея, энкодера и SD-карты выведены на один разъем (IDC-20)
- I2C сигналы выведены на отдельный разъем (WF-4)
- USB разъем для подключения к ПК (Arduino)
Вложения
Birden

Сообщения: 7
Зарегистрирован: 09 апр 2014, 18:30
Откуда: Новосибирск

Re: Свой контроллер для 3d-принтера

Сообщение om2804 » 08 авг 2014, 07:51

Ramps вообще плохо спроектирован.
Сорцы будут? Или просто похвастаться?
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#

Re: Свой контроллер для 3d-принтера

Сообщение Birden » 08 авг 2014, 08:44

Дело в следующем: проверить-то я проверил (собираю сейчас дельту), но не до конца еще. Плюс ко всему, вылезут еще косяки-доделки. Поэтому думаю, что выкладывать еще рановато. Хотя, если кого и это устроит - могу дать файлы (гербера) платы.
Birden

Сообщения: 7
Зарегистрирован: 09 апр 2014, 18:30
Откуда: Новосибирск

Re: Свой контроллер для 3d-принтера

Сообщение zeroz » 08 авг 2014, 09:20

как я понял, из улучшений - изменены коннекторы, повешены светодиоды, да предохранители?

ps: респект, свой контроллер это всегда хорошо, мучаюсь уже долго с мелзи.
prusa i2, ramps 1.4, abs 1.75 / 0.3mm
zeroz

Сообщения: 80
Зарегистрирован: 07 май 2014, 14:49
Откуда: Воронеж
прог. языки: java
ФИО: Сергей Владимирович

Re: Свой контроллер для 3d-принтера

Сообщение amp » 08 авг 2014, 15:32

Зачем повторять то, что уже есть? Чем ваш контроллер лучше, чем например Azteeg X1 /X3 /X3Pro?
amp

Сообщения: 39
Зарегистрирован: 14 мар 2014, 10:50
Откуда: Москва
ФИО: Андрей

Re: Свой контроллер для 3d-принтера

Сообщение ales2k » 08 авг 2014, 17:19

А чего мучаться с Melzi? Та которая на reprap.org нормально спроектированная плата.
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 463
Зарегистрирован: 30 июн 2014, 12:50

Re: Свой контроллер для 3d-принтера

Сообщение Birden » 09 авг 2014, 09:53

amp писал(а):Зачем повторять то, что уже есть?

Я особо не искал, "что уже есть". Цель была - сделать до себя, как мне удобно. Может, еще кому подойдет.
amp писал(а):Чем ваш контроллер лучше, чем например Azteeg X1 /X3 /X3Pro?

Не знаю, чем. Да и мне все равно, лучше он или нет ))
Birden

Сообщения: 7
Зарегистрирован: 09 апр 2014, 18:30
Откуда: Новосибирск
