работа с несколькими экструдерами

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Печать двумя экструдерами

Сообщение hudbrog » 27 ноя 2013, 00:02

Как-то нету у нас такой темы пока, вот теперь будет )

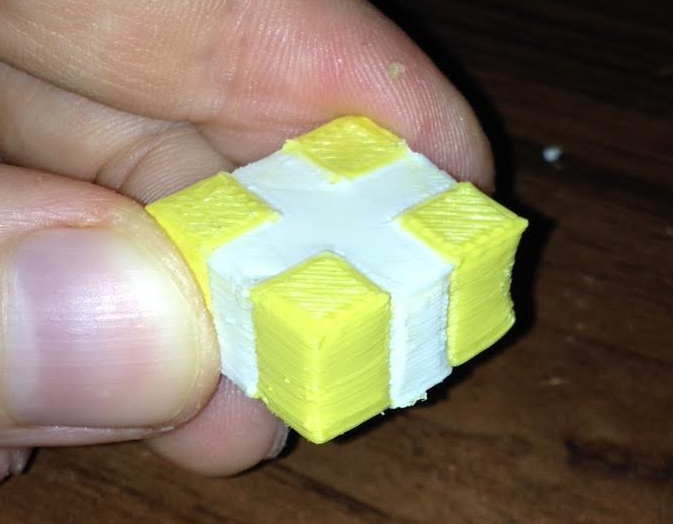

Ну и немного похвастаюсь:
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: Печать двумя экструдерами

Сообщение setar » 27 ноя 2013, 00:21

расскажи технологию подготовки модели ?
Аватара пользователя
setar
Site Admin

Сообщения: 10946
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Печать двумя экструдерами

Сообщение hudbrog » 27 ноя 2013, 00:49

Модели под два экструдера идут отдельными stl файлами, каждый под свой цвет. Для slic3r'а выглядит так:
1) загружаем обе stl'ки
2) в меню платер - экспорт амф..
3) убираем стлки из загруженных, загружаем получившийся амф
4) режем =)

С киссом еще не проверял.

Ну и еще из удивившего, экструдеры назначаются не разными осями, как я ожидал (E,A,B,C), а переключаются с помощью команд T0 и T1 в гкоде..

Добавлено спустя 2 минуты 56 секунд:
А еще при попытке отправить дословно вот такое сообщение: http://pastebin.com/Ldc6Hh8h
Форум очень стабильно меня кидает на главную.
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: Печать двумя экструдерами

Сообщение setar » 27 ноя 2013, 01:00

защита срабатыввает на знаки больше и меньше
ничего, на днях переезд на новый хостинг, там этого не будет
Аватара пользователя
setar
Site Admin

Сообщения: 10946
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Печать двумя экструдерами

Сообщение Duhas » 27 ноя 2013, 07:23

hudbrog писал(а): а переключаются с помощью команд T0 и T1 в гкоде..

ну так то это логично ) стандартная ЧПУ-шная смена инструмента)
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Печать двумя экструдерами

Сообщение Sape » 27 ноя 2013, 12:10

Ух ты. Поздравляю! Не могу найти, расскажи о своем принтере.
Собрал Менделя, хочу Циклопа.
Аватара пользователя
Sape

Сообщения: 24
Зарегистрирован: 29 сен 2013, 18:28
Откуда: Санкт-Петербург

Re: Печать двумя экструдерами

Сообщение hudbrog » 27 ноя 2013, 13:10

Да особо рассказывать нечего. Обычный mendel90. Разве что каретку переделал под установку двух директ-драйв экструдеров с мейкергировскими хотендами.
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: Печать двумя экструдерами

Сообщение Sape » 27 ноя 2013, 13:17

Я так понимаю, в мозгах должен быть дополнительный выход под еще один шаговик на экструдере? А нагрев дополнительного резистора идет с платы или отведен от первого?
Собрал Менделя, хочу Циклопа.
Аватара пользователя
Sape

Сообщения: 24
Зарегистрирован: 29 сен 2013, 18:28
Откуда: Санкт-Петербург

Re: Печать двумя экструдерами

Сообщение hudbrog » 27 ноя 2013, 18:32

Я, честно говоря, не знаю электронники, которая бы не поддерживала 2 экструдера сейчас. Да, нужен 5й драйвер для мотора, нагреватель от отдельного выхода. У меня на этом принтере стоит Rumba, на с тем же успехом и ramps бы работал.
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: Печать двумя экструдерами

Сообщение karabas2011 » 28 ноя 2013, 01:50

а подача разная по цветам получилась? или не настраивал?
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Одновременная работа с двумя соплами

Сообщение 3DPrinter » 13 мар 2014, 08:41

Про двухцветную печать написано много. С ней все понятно.
А вот как повысить скорость печати имея два сопла?
Идеальный вариант одно сопло 0,1 мм для точности и мелких деталей, а для внутреннего заполнения юзать сопло 0,5.
Какой софт/слайсер позволяет реализовать подобное?
Аватара пользователя
3DPrinter

Сообщения: 603
Зарегистрирован: 23 янв 2014, 01:13
Откуда: Украина. Киев.
Skype: kiev_3dprinter
ФИО: Печать трехмерная

Re: Одновременная работа с двумя соплами

Сообщение setar » 13 мар 2014, 10:53

NetFab, только он сильно платный и не слышал чтобы кто то его успешно ломал
Аватара пользователя
setar
Site Admin

Сообщения: 10946
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Одновременная работа с двумя соплами

Сообщение 3DPrinter » 13 мар 2014, 11:08

setar писал(а):NetFab, только он сильно платный и не слышал чтобы кто то его успешно ломал


жаль. нам бы что-нибудь пролетарское...
Аватара пользователя
3DPrinter

Сообщения: 603
Зарегистрирован: 23 янв 2014, 01:13
Откуда: Украина. Киев.
Skype: kiev_3dprinter
ФИО: Печать трехмерная

Re: Одновременная работа с двумя соплами

Сообщение EASY_ » 14 апр 2014, 21:47

У меня вот такой экструдер на 2 сопла.
https://dl.dropboxusercontent.com/u/463 ... xtrud1.JPG
https://dl.dropboxusercontent.com/u/463 ... xtrud2.JPG
Не знаю видно на фото или нет, но там одно сопло не по-центру. Я думаю рассверлить его до 0.5.
Тогда можно будет попробовать. Одно на заполнение, другое на точность.

Нефтаб - ужос! Стоит 250 евро!

Добавлено спустя 1 минуту 52 секунды:
Думаю написать разработчику Kisslaicer, может он сможет реализовать два разноразмерных сопла.
Последний раз редактировалось EASY_ 15 апр 2014, 18:28, всего редактировалось 1 раз.
Удачи!
EASY

Делаю 3D модели по вашим эскизам/идеям/описаниям.
EASY_

Сообщения: 144
Зарегистрирован: 29 сен 2012, 12:55
Откуда: Москва

Re: Одновременная работа с двумя соплами

Сообщение om2804 » 15 апр 2014, 00:17

он не слился разве?
Аватара пользователя
om2804

Сообщения: 2044
Зарегистрирован: 30 апр 2012, 20:03
Откуда: Архангельск
Skype: om2804
прог. языки: С/С++/C#
