Одинаковые DRV8825 крутят в разные стороны

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Одинаковые DRV8825 крутят в разные стороны

Сообщение roller » 13 май 2014, 16:09

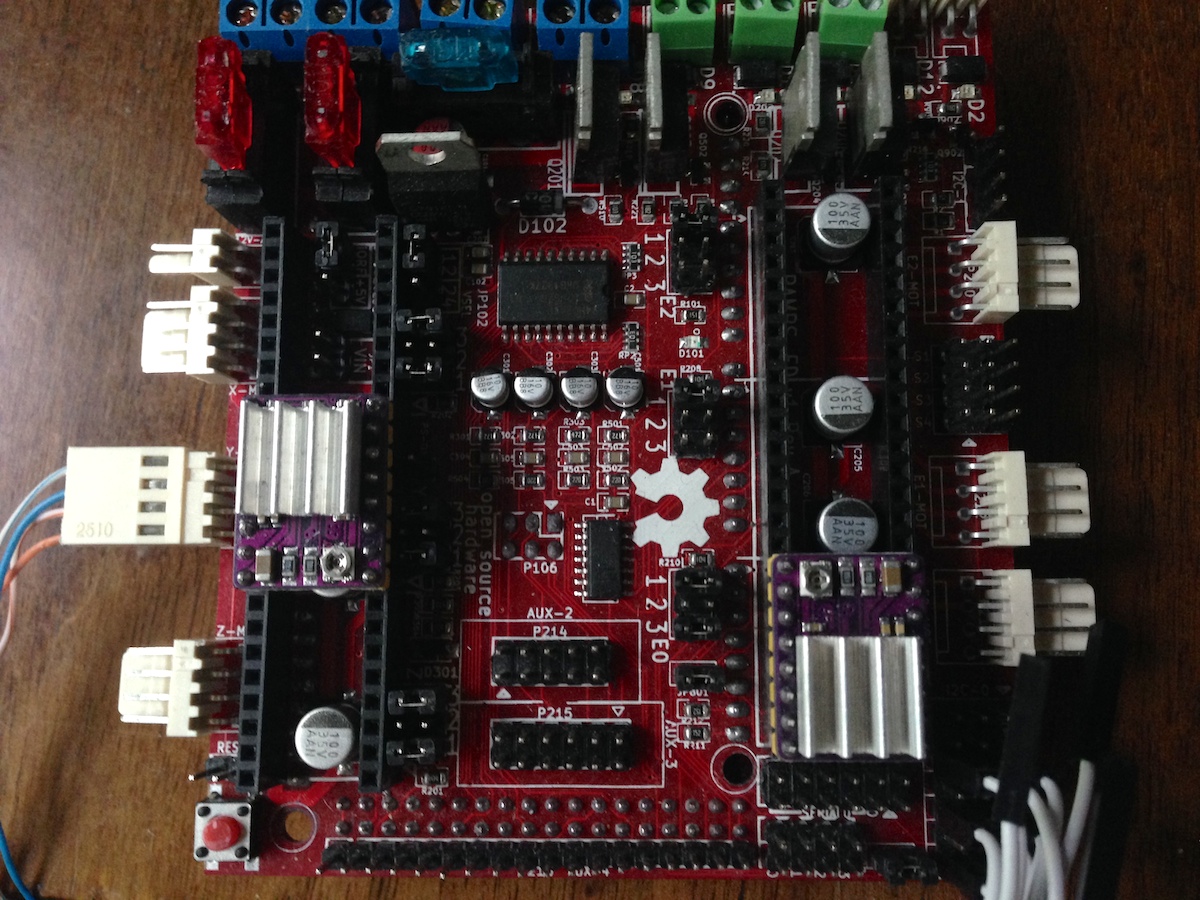

Собственно сабж, есть пачка Polulu DRV8825, вставляются в один и тот же слот в RAMPS-FD. При этом часть их них крутит двигатель в одну сторону, часть - в другую :shock: Кто еще с таким сталкивался?
Вложения
roller

Сообщения: 20
Зарегистрирован: 13 май 2014, 15:59

Re: Одинаковые DRV8825 крутят в разные стороны

Сообщение Myp » 13 май 2014, 17:48

именно прям один и тот же шаговик и один и тот же разъём?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Одинаковые DRV8825 крутят в разные стороны

Сообщение roller » 13 май 2014, 19:11

Ага, вон там куда разъем воткнут - это ось Y, все на ней тестирую, настраиваю токи контроллеров, проверяю ендстопы и тд
roller

Сообщения: 20
Зарегистрирован: 13 май 2014, 15:59

Re: Одинаковые DRV8825 крутят в разные стороны

Сообщение dccharacter » 13 май 2014, 19:21

Сигнал DIR где-то перебит на платах драйверов?
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Одинаковые DRV8825 крутят в разные стороны

Сообщение Andrew S » 13 май 2014, 19:22

Попробуйте пропаять все контакты обеих плат.
А в других разъемах то-же самое?
Аватара пользователя
Andrew S

Сообщения: 431
Зарегистрирован: 20 янв 2014, 22:44
Откуда: 21RU
прог. языки: Assembler, Basic, Arduino IDE, PHP и др.
ФИО: Андрей С

Re: Одинаковые DRV8825 крутят в разные стороны

Сообщение avr123.nm.ru » 13 май 2014, 21:18

платки надо местами поменять и посмотреть.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Одинаковые DRV8825 крутят в разные стороны

Сообщение Radus » 14 май 2014, 16:16

roller писал(а):Собственно сабж, есть пачка Polulu DRV8825, вставляются в один и тот же слот в RAMPS-FD. При этом часть их них крутит двигатель в одну сторону, часть - в другую :shock: Кто еще с таким сталкивался?

А микрошаг установлен перемычками ?
А в прошивке ограничена максимальная скорость ?

У меня в режиме фуллстеп тоже было то в одну то в другую сторону...
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Одинаковые DRV8825 крутят в разные стороны

Сообщение hudbrog » 14 май 2014, 18:03

В прошивке может выставляться направление вращения, например.. в марлине, по крайней мере, может.
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1585
Зарегистрирован: 14 май 2008, 15:49
Откуда: Москва
ФИО: Алексей

Re: Одинаковые DRV8825 крутят в разные стороны

Сообщение Naruto » 15 май 2014, 00:09

hudbrog писал(а):В прошивке может выставляться направление вращения, например.. в марлине, по крайней мере, может.

А можно тупо перевернуть конектор мотора и будет крутить в другую сторону... Я сильно подозреваю, что проблема не в драйверах, а именно в подключении движков, автор выковыривая драйвер возмодно отключает мотор ), а потом втыкает другой стороной , не обратив внимания ( может я конечно и не прав:))
Так же возможно плохо пропаяны ноги ( у меня так было, движок колбасило и он крутил то в одну, то в другую сторону) а еще наклеивая радиаторы неаккуратно, можно ими коротнуть, они угродающе нависают над деталюшками угрожающе...
Printer: mega Prusa (Mendel); Prusa i3
Firmware: Marlin
Host: Prontoface
Slicer: slis3r
Filament: Pla - 3 mm, ABS 3mm
Nozzle: ghead 0,35; 0,5mm , Merlin hotend 0,2;0,35;0,5 mm , 3d stuffmaker 0,4; 0,7 mm
Electronics: Gen6, Megatronics 3.0, RAMPS 1.4
3d tools: RhinoCeros
Naruto

Сообщения: 390
Зарегистрирован: 24 янв 2014, 13:16

Re: Одинаковые DRV8825 крутят в разные стороны

Сообщение Aseris » 15 май 2014, 13:57

Посмотреть что там за микры стоят, мож там версии разные....
Аватара пользователя
Aseris

Сообщения: 1142
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python
