так конец швп по твоему чертежу обрабатывают. можешь заказать под любую шпульку.
подшипники разные, есть упорные, есть проходные и т.д.
гайка на ШВП стандартная вроде. нигде разных не видел, везде одного типа и отверстия одинаковые. Я свою сдуру вклеил суперклеем в стол, теперь только топором вырубать.

Тогда вроде бы не всё так страшно, как я думал

setar писал(а):ну и самое главное : платформа должна быть очень жестко закреплена на каретках (подшипниках) и не закреплена относительно валов, они должны иметь свободный ход XY, поскольку биения при подъёме есть везде и в шпильке и в дорогущих ШВП.

Хм... Сергей, а скажи, пожалуйста, неужто реально ШВПшки такие кривые, что их нельзя использовать "как есть", т.е. считать, что у них все равно будут биения? Я не знаю, как там с нарезкой этой резьбы, но когда я ставил на нее ее родную опоры, я вначале начал материться на китайцев, мол, криво сделали дырку, что одно на другое не лезет - делай теперь чего хочешь, а потом понял, что там все отлично садится, просто реально допуск сделан внатяг. Как-то это заставило к китайцам несколько проникнуться уважением.

К слову, ШВПшку брал тут, она, кстати, еще дороже тогда стоила. Сейчас подешевле, но дорого все равно:
https://ru.aliexpress.com/item/sfu1204- ... 0.0.xn10k7

это в принципе не важно, бьют они или нет.
предусмотреть технологически защиту от этого почти ничего не стоит, следовательно это лучше сделать.
у меня в процессе разработки были биения порядка 0.2 мм, вроде и не критично, но местами эти биения складываются и прекрасно выводят свою синусоиду на вертикальной стенке модели

Сейчас кого-то бросить в дрожь, а мне по кайфу, специально взял кривую шпильку, смотрю и наслаждаюсь своим решением.


Добавлено спустя 4 минуты 59 секунд:

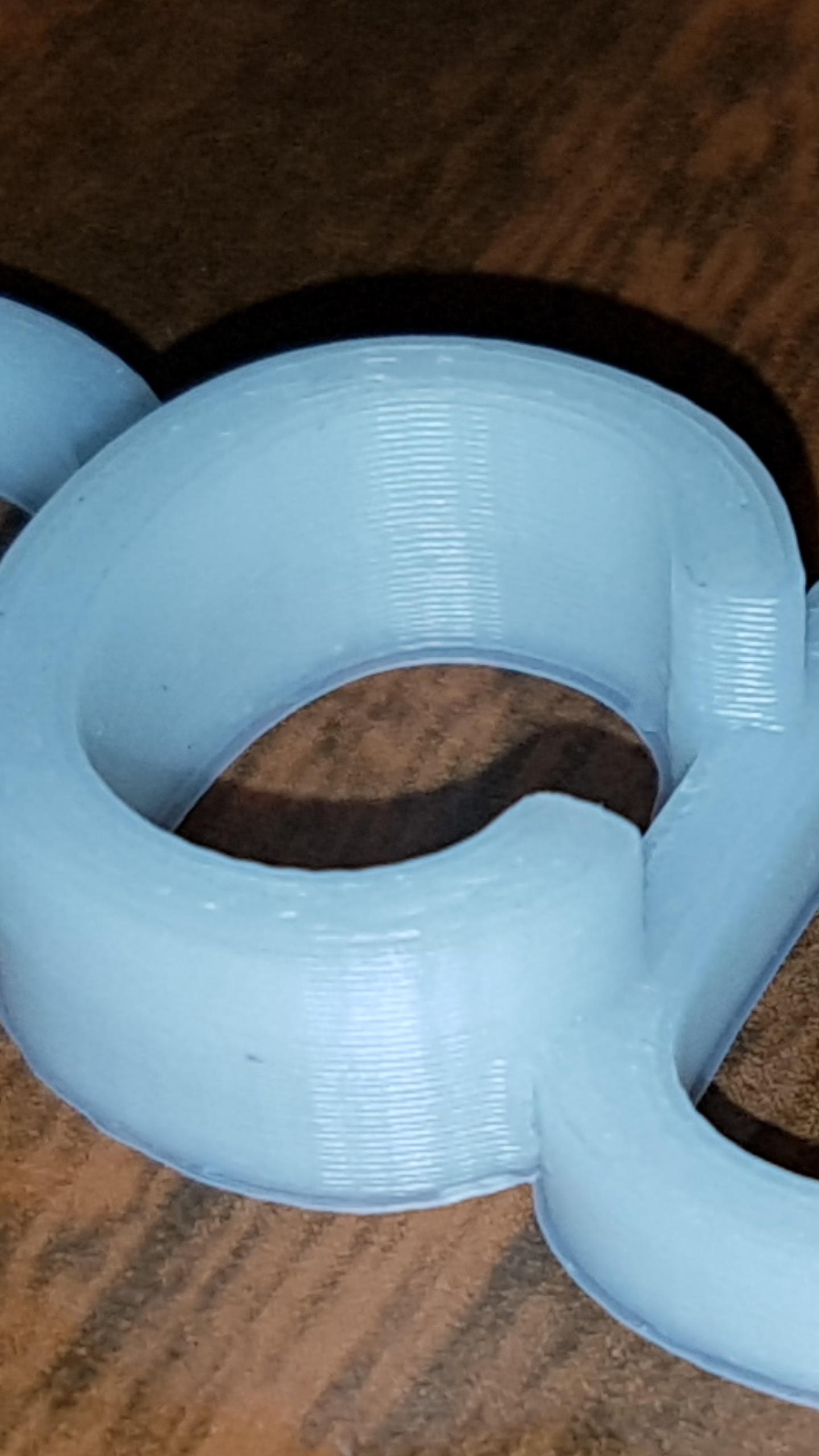

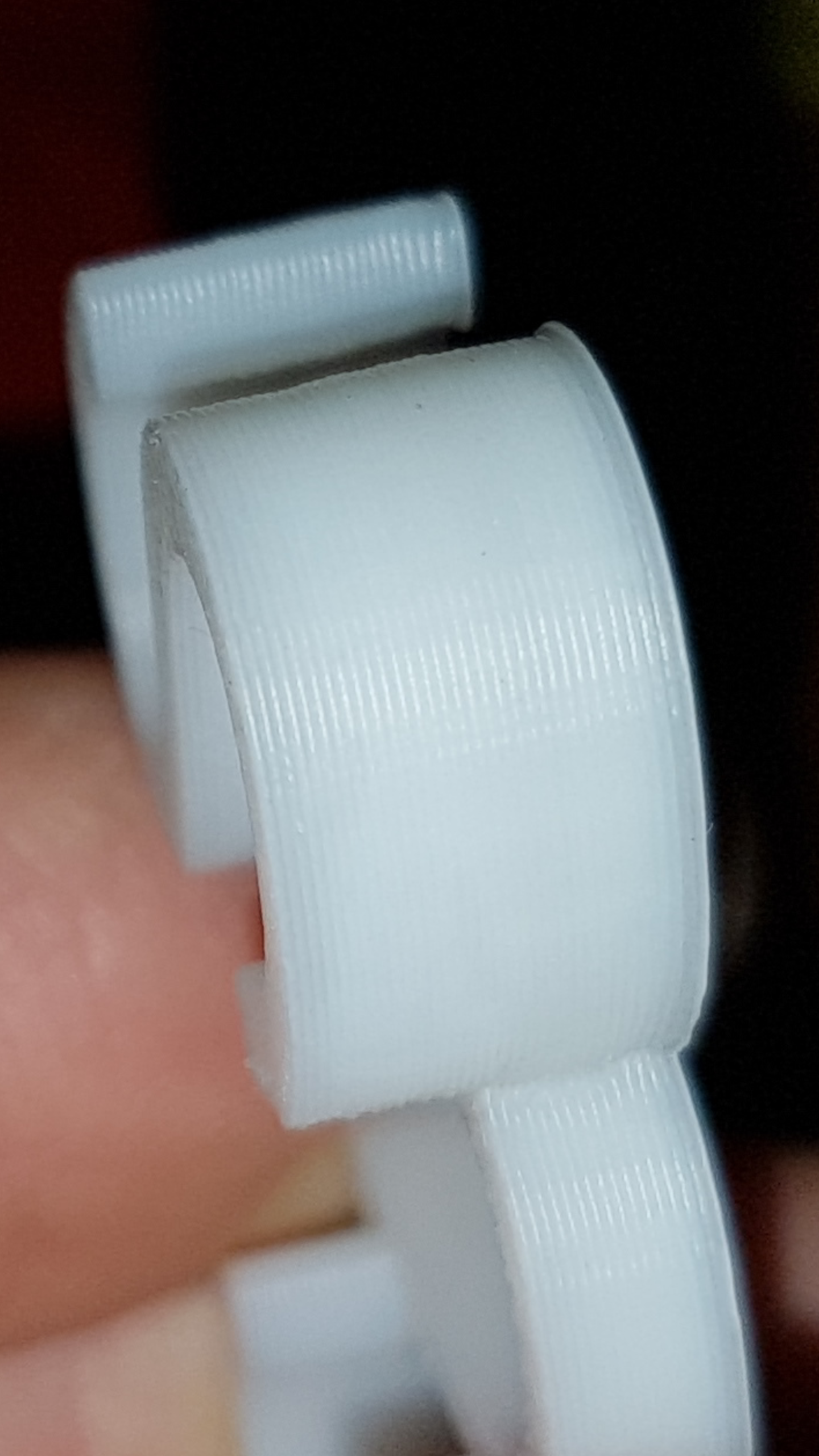

Фото

какая тут дрожь, наоборот - отличная демонстрация как бороться с биениями

setar писал(а):я брал тут
https://ru.aliexpress.com/item/Addition ... 70205.html
https://ru.aliexpress.com/item/free-shi ... 13438.html
https://ru.aliexpress.com/item/1pcs-EK1 ... 28328.html

качество обработки валов удовлетворительное

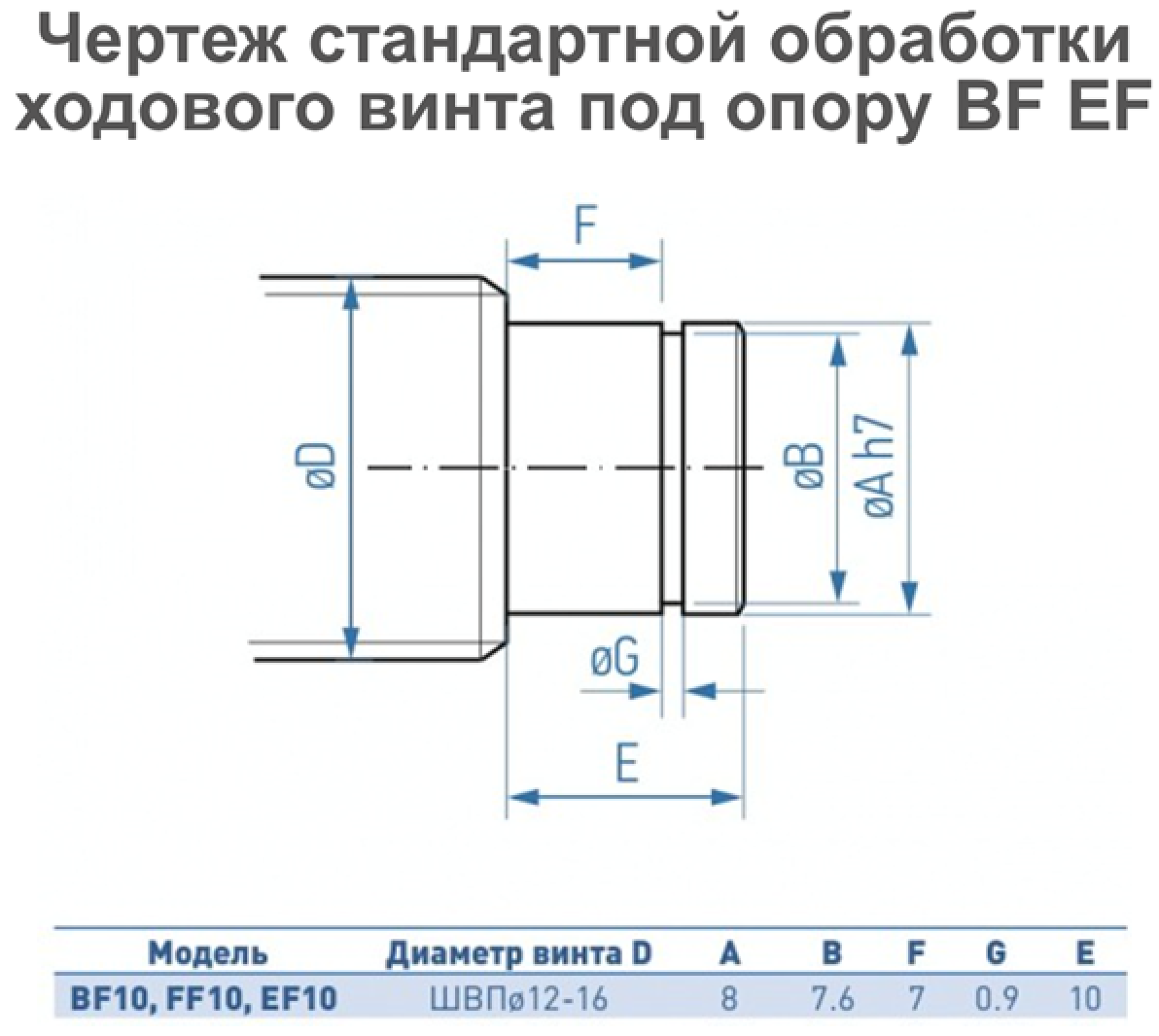

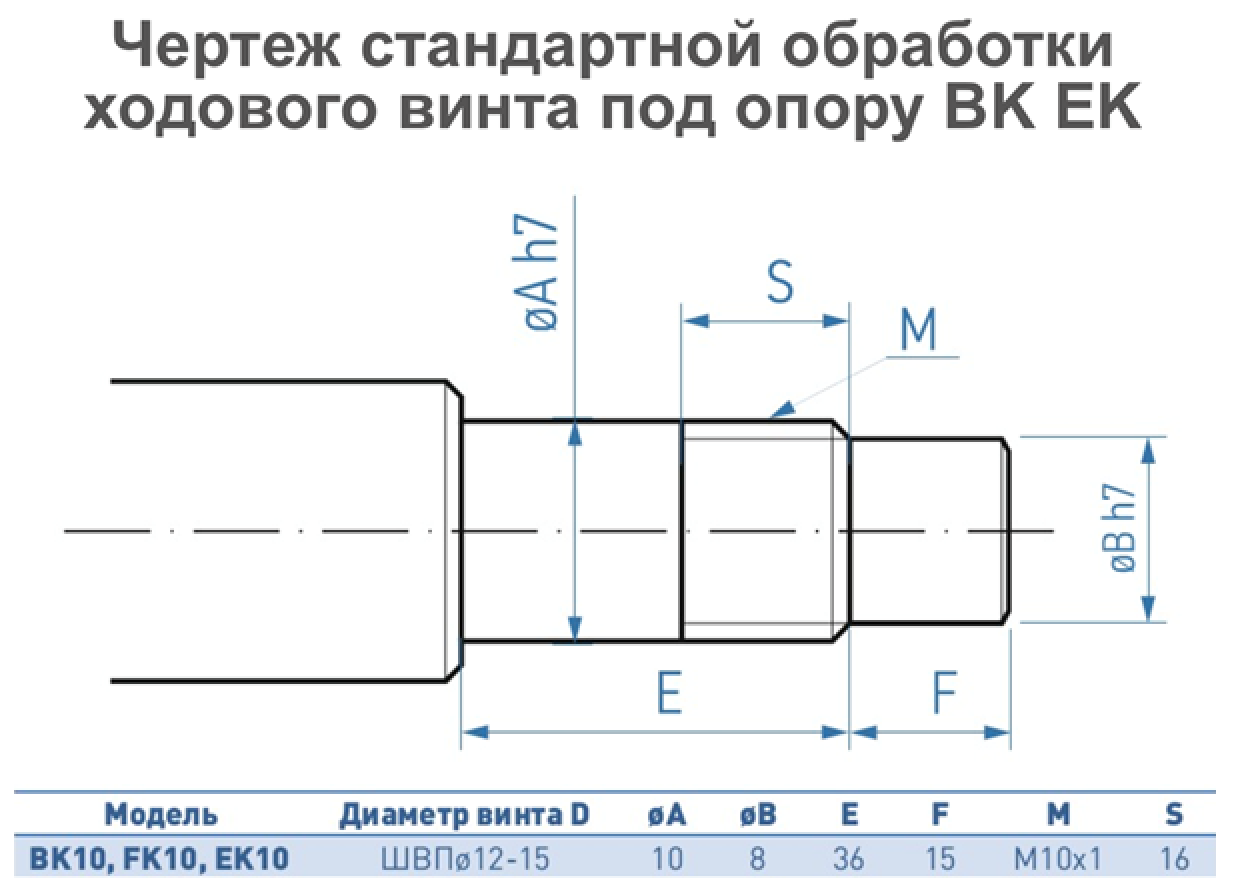

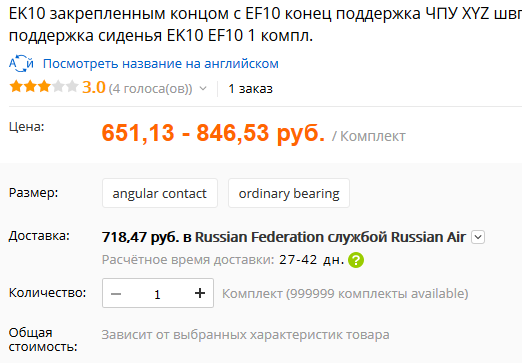

Что то я запутался. Вот тут https://ru.aliexpress.com/item/1pcs-EK1 ... 28328.html сразу комплект EK10+EF10 или порознь? И выбор предлагается angular contact и ordinary bearing, что выбирать? Обработку хвостов это нужно "купить" эту самую "Китай сделал конец обработки расходы" три штуки, по количеству ШВП и скинуть чертежи? Или как происходит это?

До оплаты, сделав заказ, шлешь ему письмо с чертежом. Если отвечает что Ок - платишь и ждешь.

В чём отличие angular contact и ordinary bearing? Разница в 200 рублей

А картинок нет?
Angular это упорный по идее. Если ось вертикальная то чтоб вся ШВП не висела на движке ставят упорные которые вес на себя берут а движок разгружен. Естественно обычно никто так не парится при самострое, хотя так и правильно.

Картинки от выбора не меняются и потому не пойму. Нагуглить тоже не очень удалось.
Ну у меня будет три швп, на движке висеть не будут, ремнем соединенные будут. Спросил китайца в чем разница, он ответил:

ordinary bearing is 6000
angular contact is 7000

дааа, так стало намного понятней
Т.е. обычные за 650 вполне пойдут? Всё лучше чем трапециевидные винты.

VitDagger писал(а):что выбирать?

Для принтера можно обычные, но правильнее брать упорные.
Здесь https://ru.aliexpress.com/store/608523 3 комплекта опор с доставкой СПСР обойдутся дешевле.

Zusul86 писал(а):

VitDagger писал(а):что выбирать?

Для принтера можно обычные, но правильнее брать упорные.
Здесь https://ru.aliexpress.com/store/608523 3 комплекта опор с доставкой СПСР обойдутся дешевле.

И правда. на 800 рублей дешевле встанет. А сам продавец как?

На днях получал для знакомого швп16*1150мм с обработкой концов, гайкой, опорами и 4 держателями гаек. Хитрыми манипуляциями с доставкой обошлось это в 74$, но китаец халяву пофиксил ((. Отправил он за 3 дня, J-NETом дошло за 20 дней, на вид прямая хотя "армирующая" коробку 5мм фанерка была сломана. Знакомый у меня педантичный, судя по тому что единственная его претензия была про то что китаец зажал масляный ниппель от гайки, все остальное было хорошо.

Я правильно понимаю, что в принципе можно эти чертежи китайцу и отдать?


Сверху на 1 конце подшипник глухой, снизу один сквозной и следом шестерня для ремня https://ru.aliexpress.com/item/3D-print ... 26884.html с внутренним диаметром 8мм. Вроде бы всё как раз так и есть?
