Уважаемые читатели, хочу поделится новым ответвлением,
управляющих электроник в 3д репрап строении - основанном на 32 битном arm процессоре SAM3X, на отладочной платформе, известной как Arduino Due.
Так как стоимость 32 битов практически сравнялась с 8 битами, а возможности шилда RAMPS FD на много превосходят полюбившийся многим RAMPS 1.4.
Пришло время разобраться что даёт нам 32 бита и дополнительные возможности шилда.

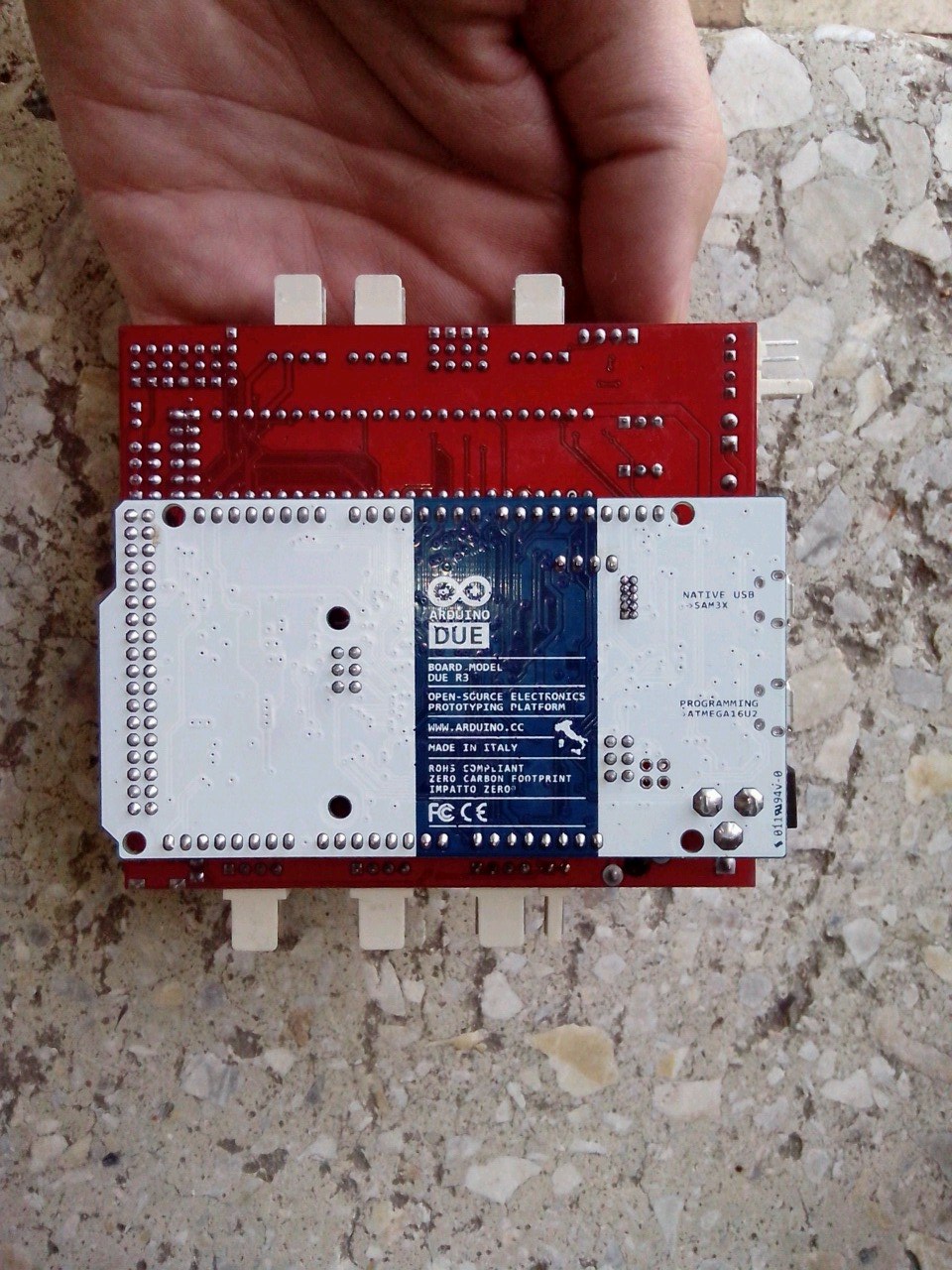

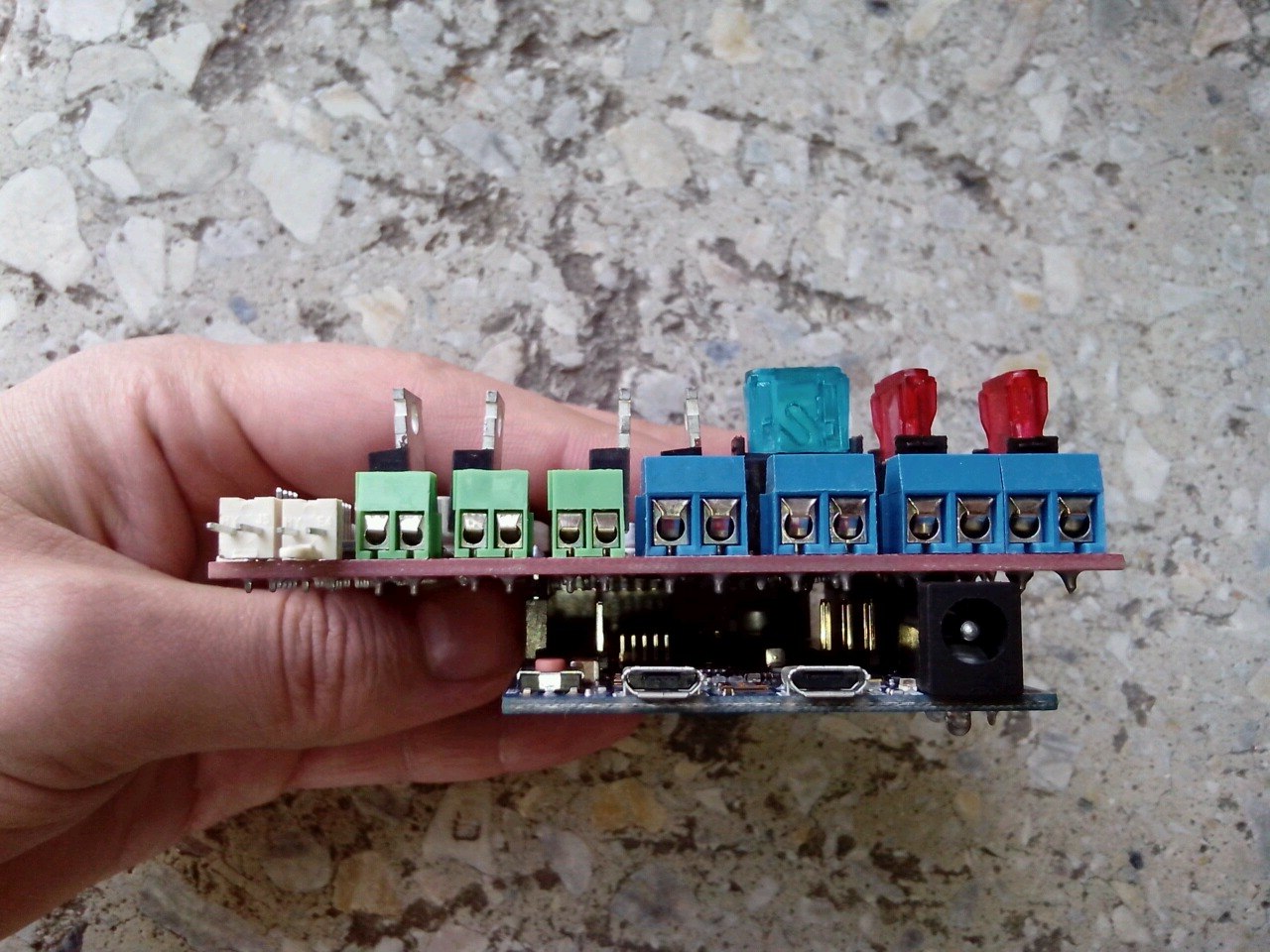

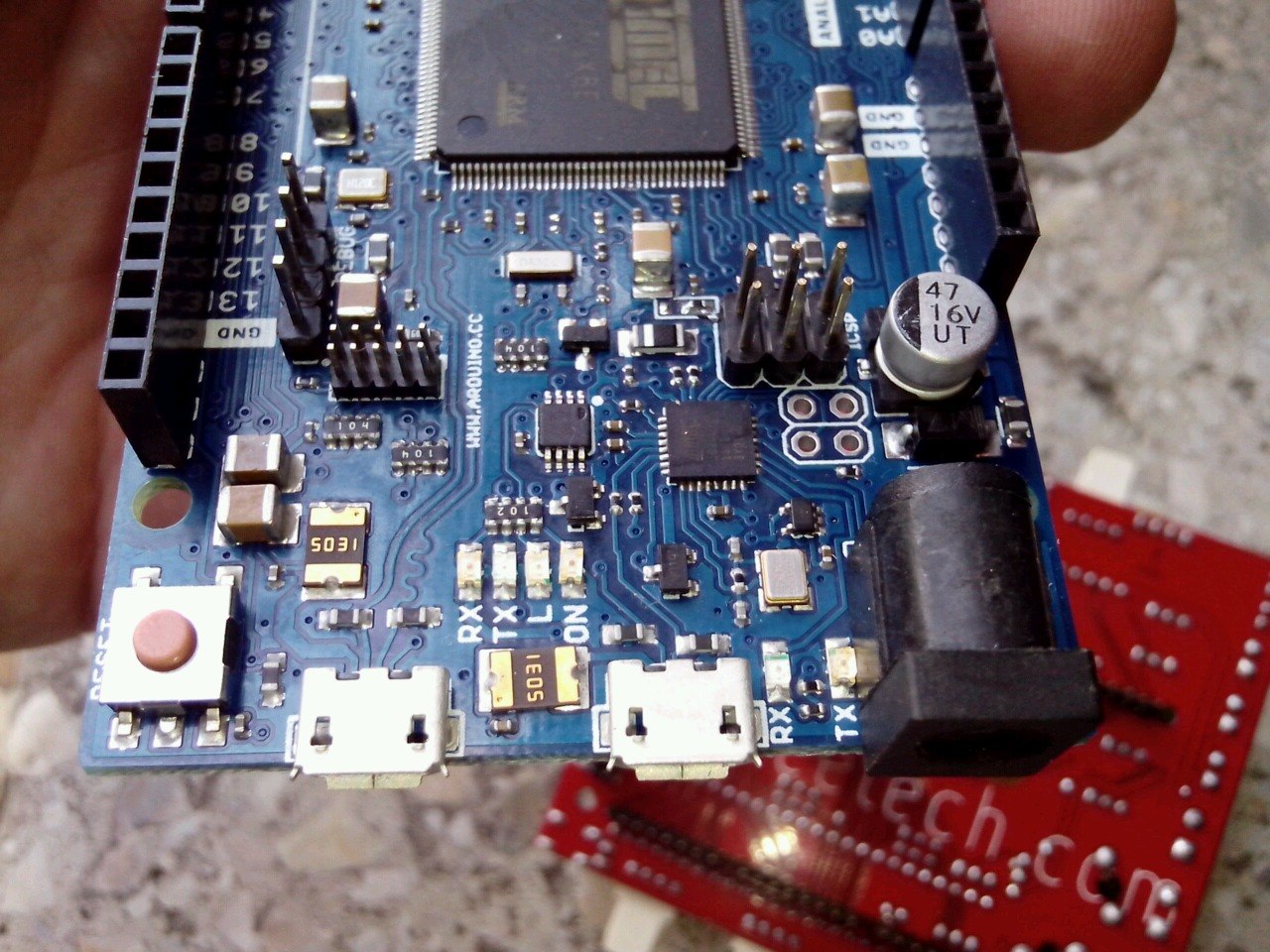

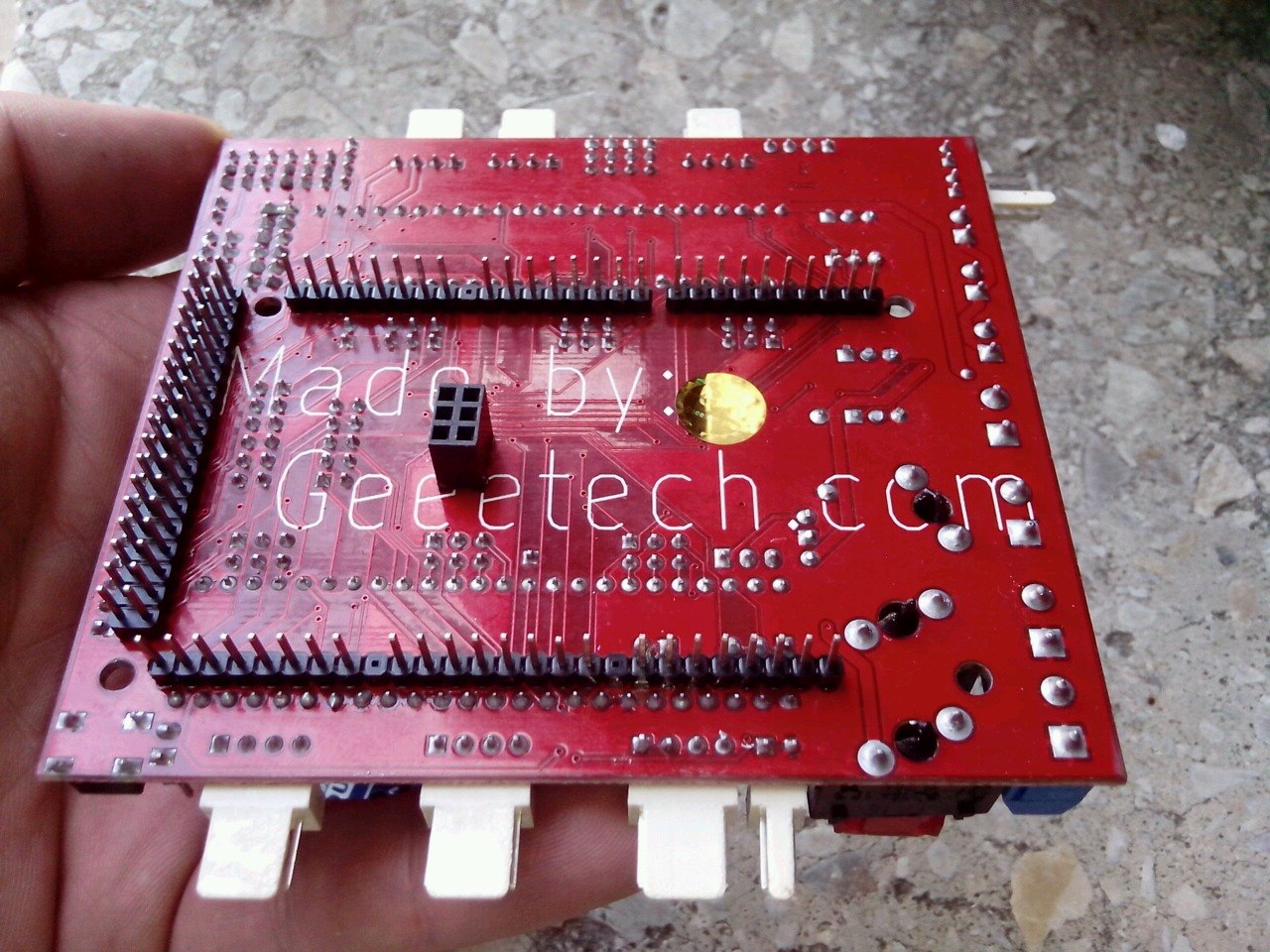

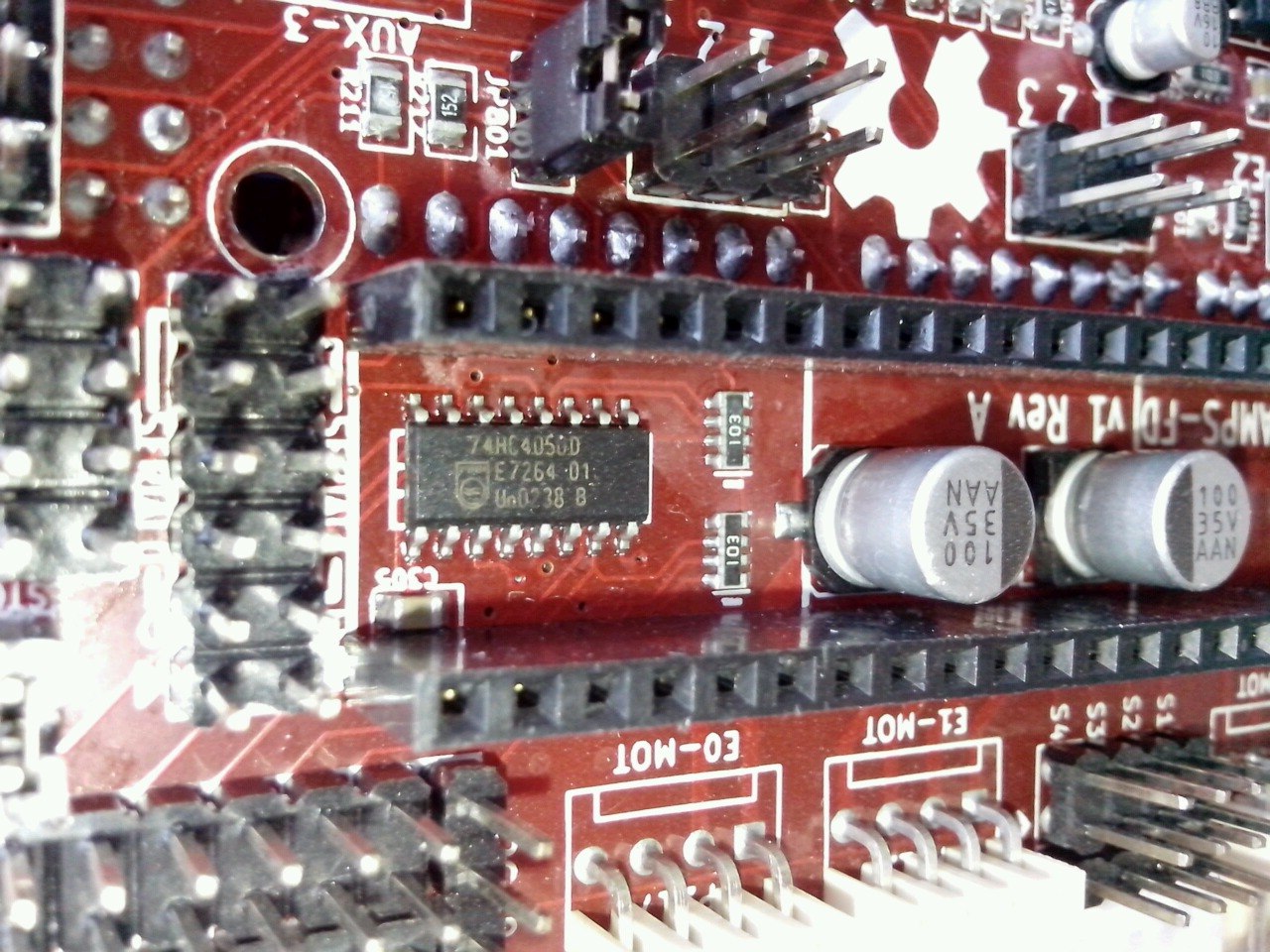

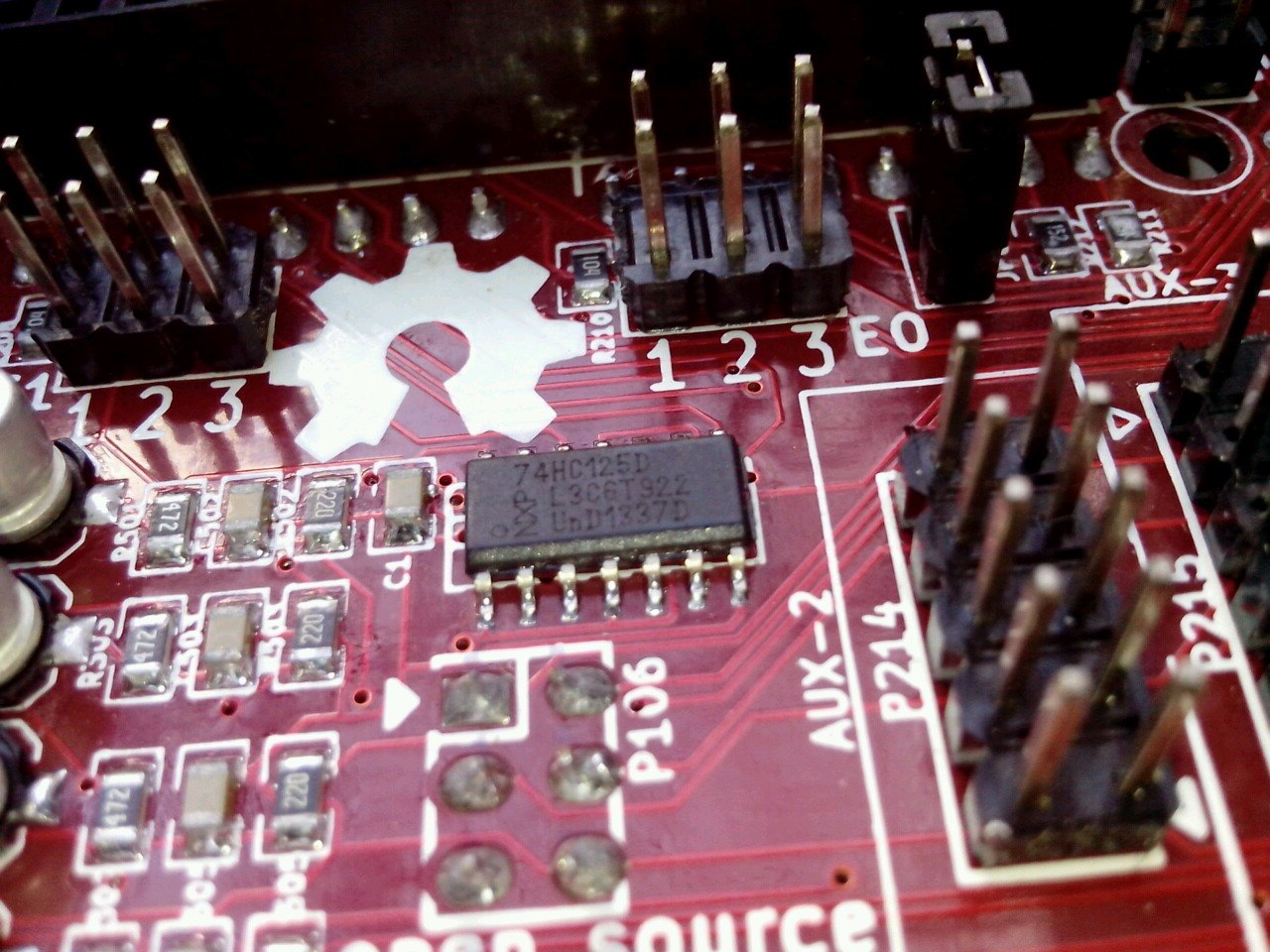

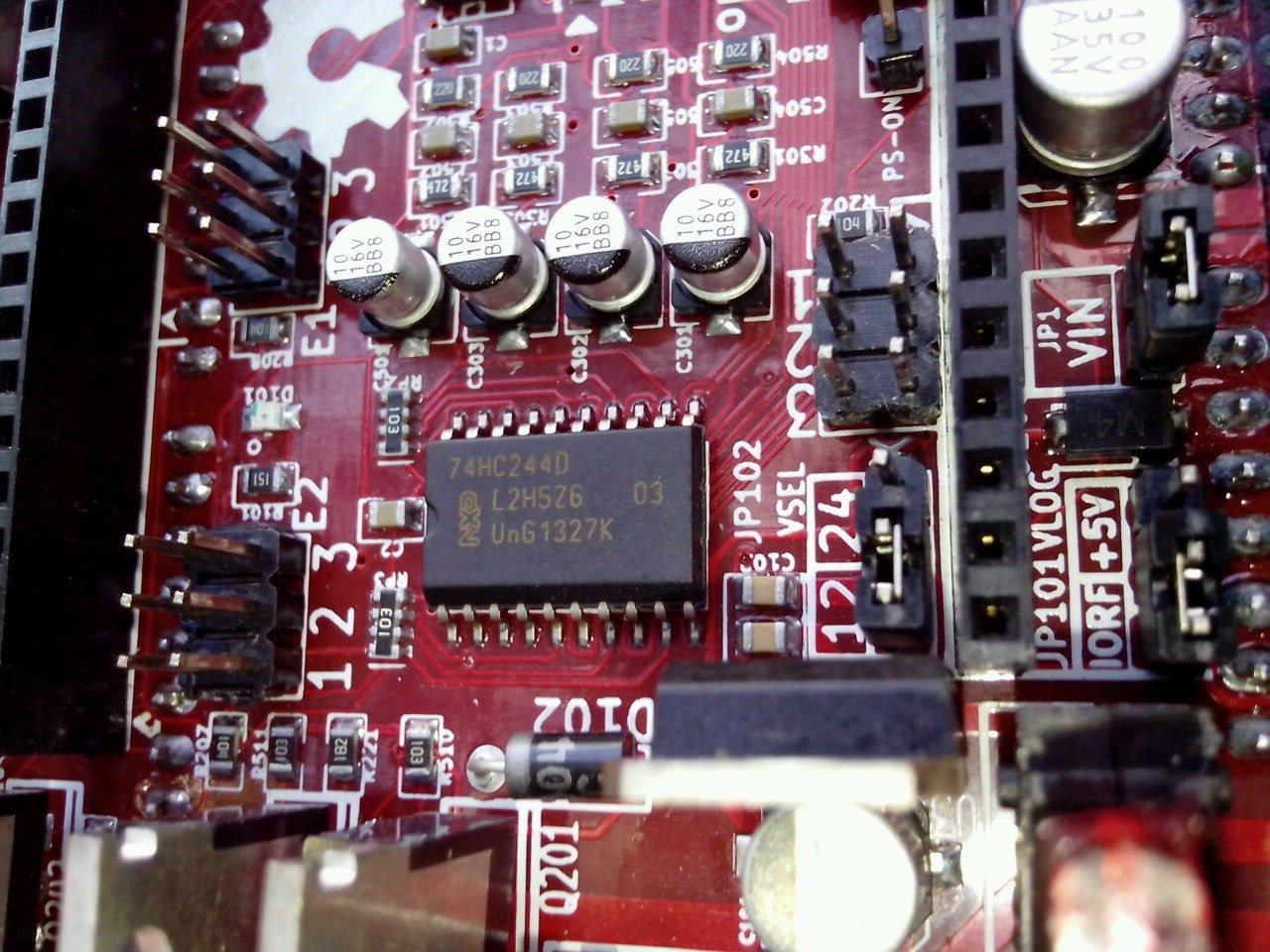

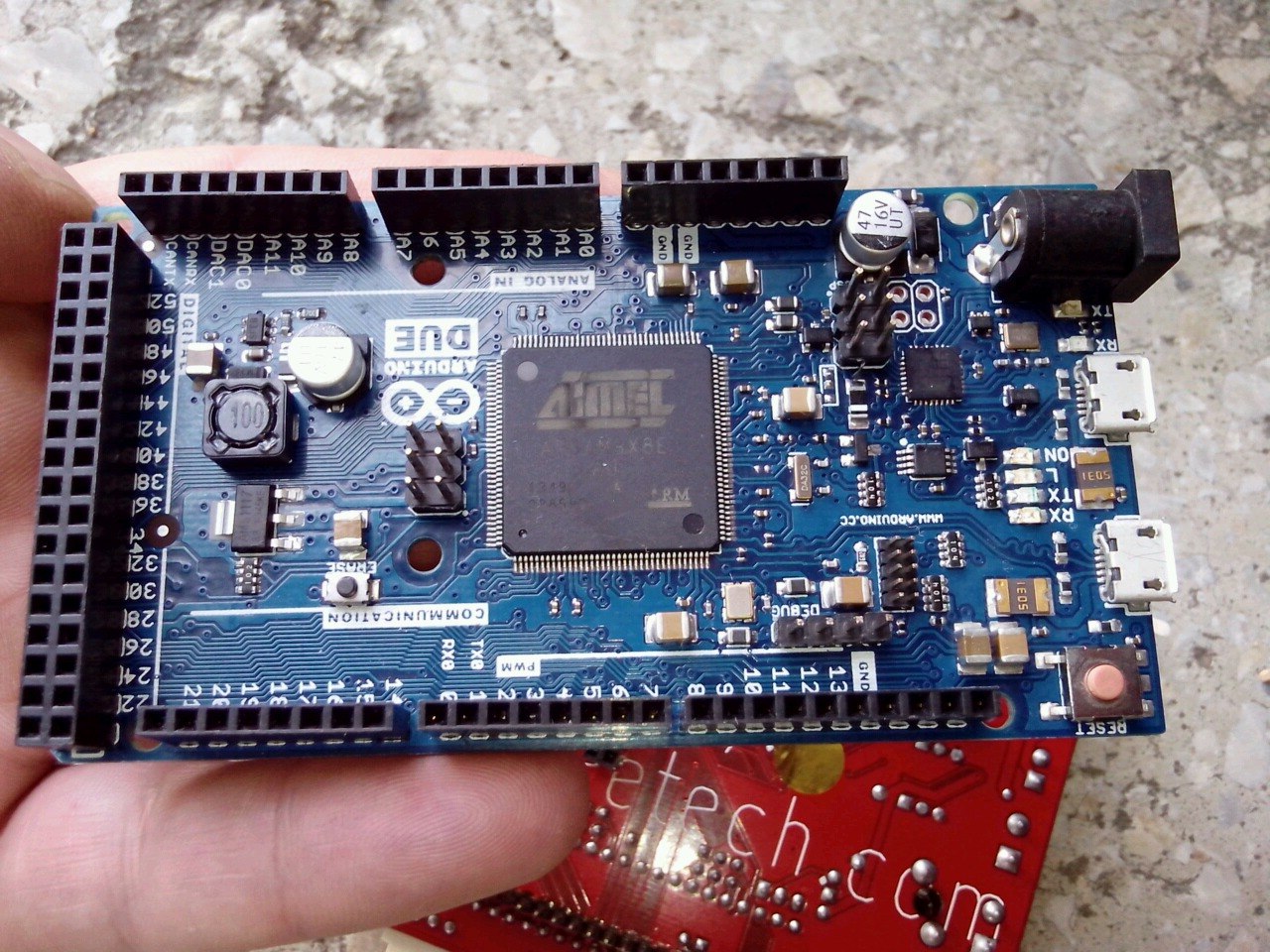

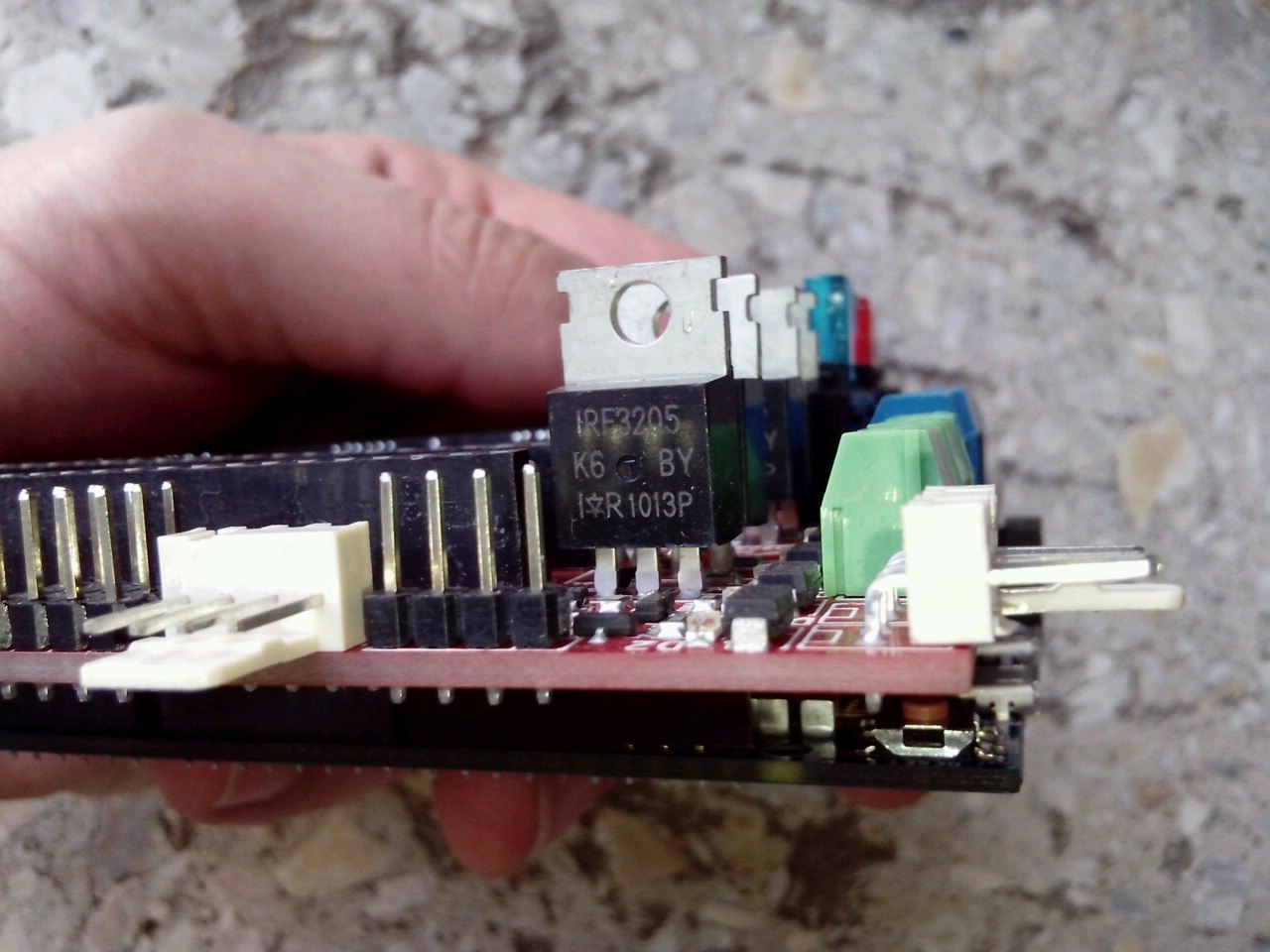

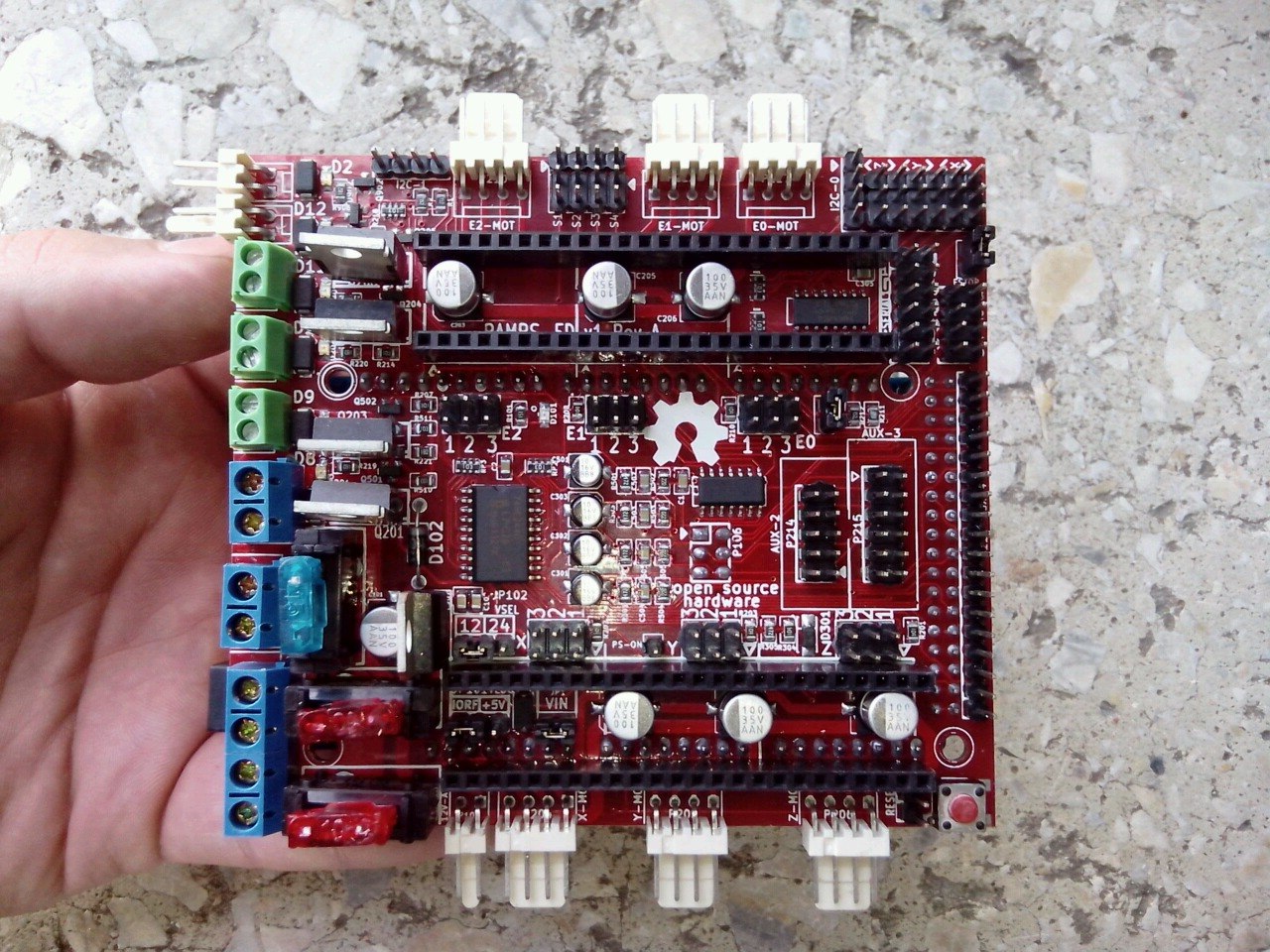

Фотографии:











Тут описание самого шилда:
http://www.geeetech.com/wiki/index.php/Ramps-FD

проба портирования прошивки с R2C2
https://github.com/bobc/R2C2_Firmware/t ... e/Firmware

Прошивка пишущаяся с нуля
https://github.com/ambrop72/aprinter

Обсуждения на форуме рапрапа
http://forums.reprap.org/read.php?13,244284

Проба портировать Smoothie board
https://github.com/ellensp/Smoothie

Продолжение следует.

А обычный RAMPS v1.4 воткнуть можно?
И что даёт использование 32бит ?

Этот пост сделан разобратся.
Обычный Ramps 1.4 на дуе без переделки не покатит. Нужно менять пины в прошивке и помоему по питанию что то изменить.


вот ещё один шилд для Дуэ
http://www.dr-henschke.de/RADDS_due.html

И так:
Установил стандартную прошивку
http://www.geeetech.com/wiki/index.php/ ... master.zip

И новый Repetier-Host Windows 0.95F
Пока всё конектится и пересылает данные.

аа... так значит эти железки у тебя в руках уже
очень здорово
ждем результатов
сам подумываю уже о новом принтере и мозги ему получшее конечно хочется

Вопрос о RAMPS 1.4 на ардуино дуэ можно сказать решен.

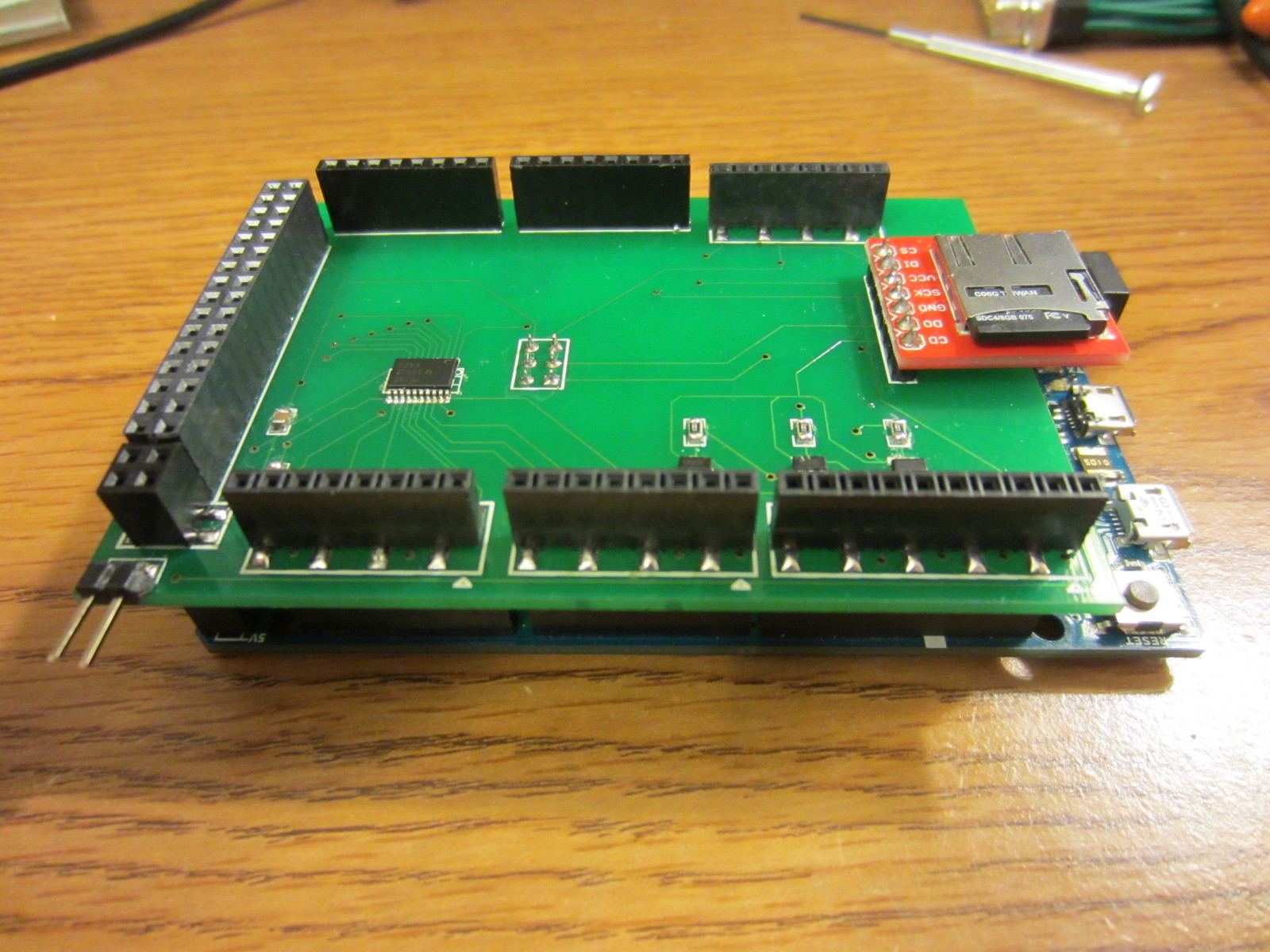

Нужен вот такой переходник

взято тут http://forums.reprap.org/read.php?181,177950

ну это сильно на любителя ))
какой смысл на такую плату ставить отсталый RAMPS 1.4

В чём отстал рампс?

Если поменять мосфеты на IRL, то вполне потянет

baru писал(а):В чём отстал рампс?

если делать два экструдера, то сразу некуда прицепить обдув
а если я захочу три экструдера...

А оно надо? 3 экструдера?
Обдув можно кинуть на свободный пин и допилить прошивку

Новый рамс вас помирит) там можно 3 экструдера по умолчанию, отдельно управляемый кулер и наверное ещё кучу всего если допилить прошивку)

icehardy писал(а):

baru писал(а):В чём отстал рампс?

если делать два экструдера, то сразу некуда прицепить обдув
а если я захочу три экструдера...

а делают управляемый обдув при двух экструдерах?

baru писал(а):

icehardy писал(а):

baru писал(а):В чём отстал рампс?

если делать два экструдера, то сразу некуда прицепить обдув
а если я захочу три экструдера...

а делают управляемый обдув при двух экструдерах?

не знаю, еще не поставил вторую голову, хотя уже и каретка готова, и провода прокинуты
но думаю должен быть управляемый обдув при любом количестве экструдеров

в принципе, да. но я не видел. может как раз и из-за этого ограничения.

om2804 писал(а):А оно надо? 3 экструдера?
Обдув можно кинуть на свободный пин и допилить прошивку

не обязательно 3й будет экструдером. Это может быть маленький шаговик для авторовняния платформы или переключения экструдеров или ещё чего
