Попользовавшись Printrbot-ом собственноручной сборки убедился, что он, в силу конструктивных особенностей, не в состоянии выдать четкую печать даже при "низком разрешении". Кроме того кучи торчащих во все стороны проводов и прутков просто бесили. Перед его сборкой на это внимания не обращал. Не знал, что это может быть критично. Ведь фактический размер принтера оказался много больше чем на картинке. И только за счет необходимой "навесухи". Попытался это исправить переделав корпус - загнал туда блок питания и ардуину с рампсом. Вроде лучше. Однако большой вылет хотенда вкупе с люфтом всего двух подшипников по Х портили, и без того невысокое, качество печати. Постоянно грелся мотор по Y - он засунут в глухой корпус без какого-либо охлаждения. И больше всего убивали не закрепленные в верхней точке направляющие по Z. Несмотря на все ухищрения с определенной высоты начинался "расколбас", тут даже не влияние винтов по Z, сколько влияние массы каретки и экструдера. Так было. Нет фото со стабилизатором Z , но и толку от того стабилизатора...
Вот этот агрегат мне показался лишенным вышеперечисленных недостатков.
reprap.org/wiki/Haeckel
https://github.com/mattgolt/Haeckel

Добавлено спустя 4 минуты 52 секунды:

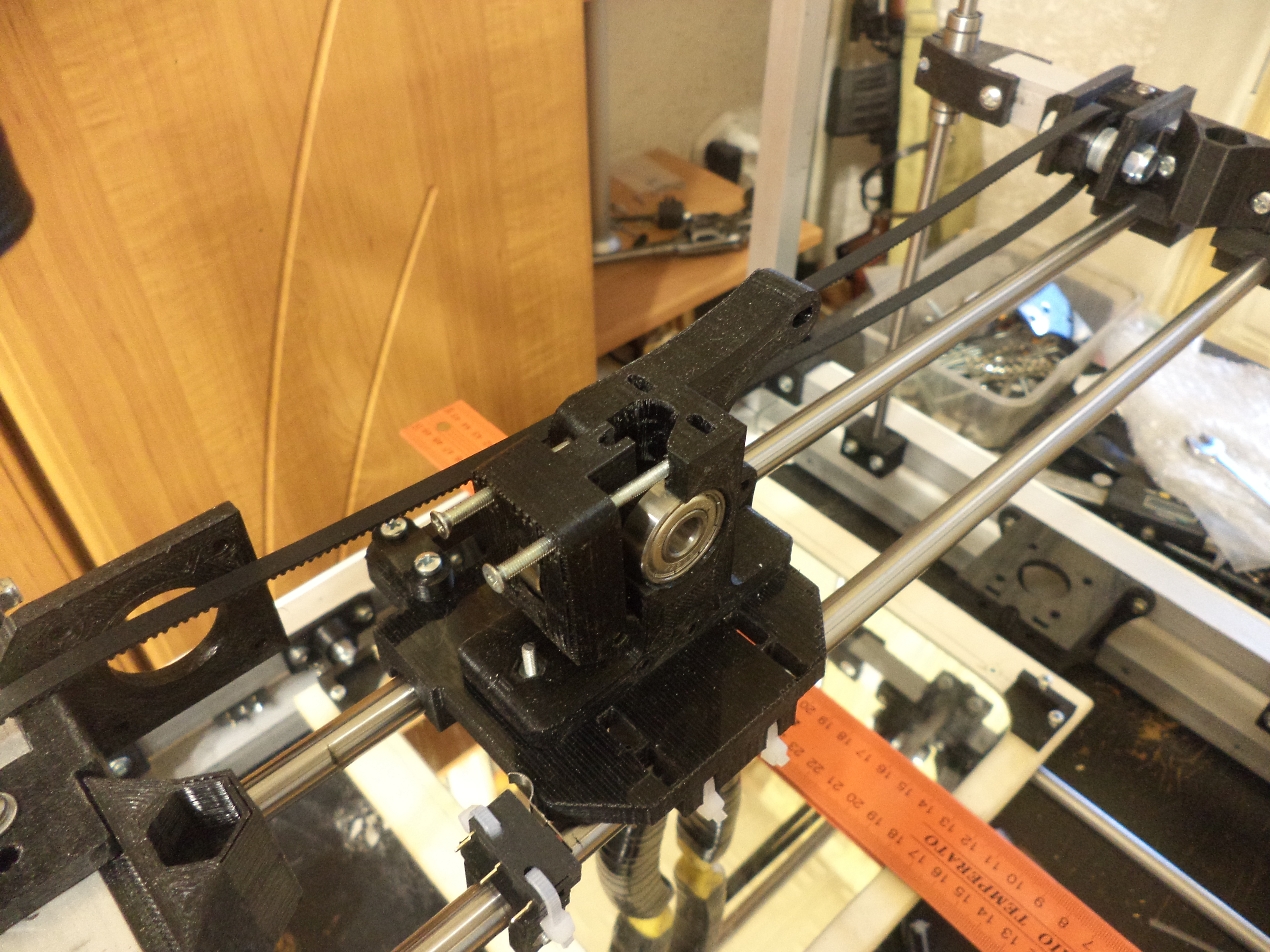

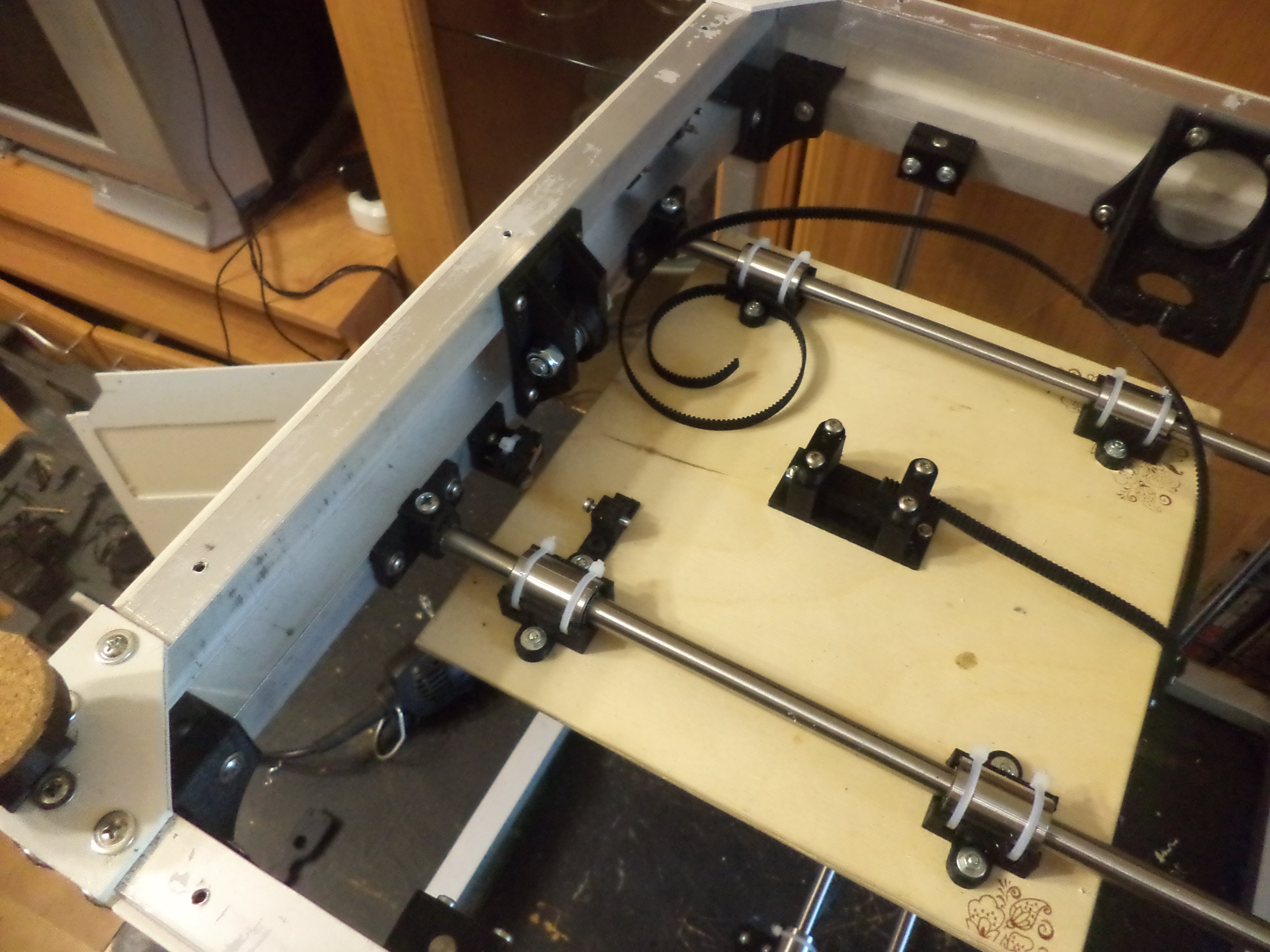

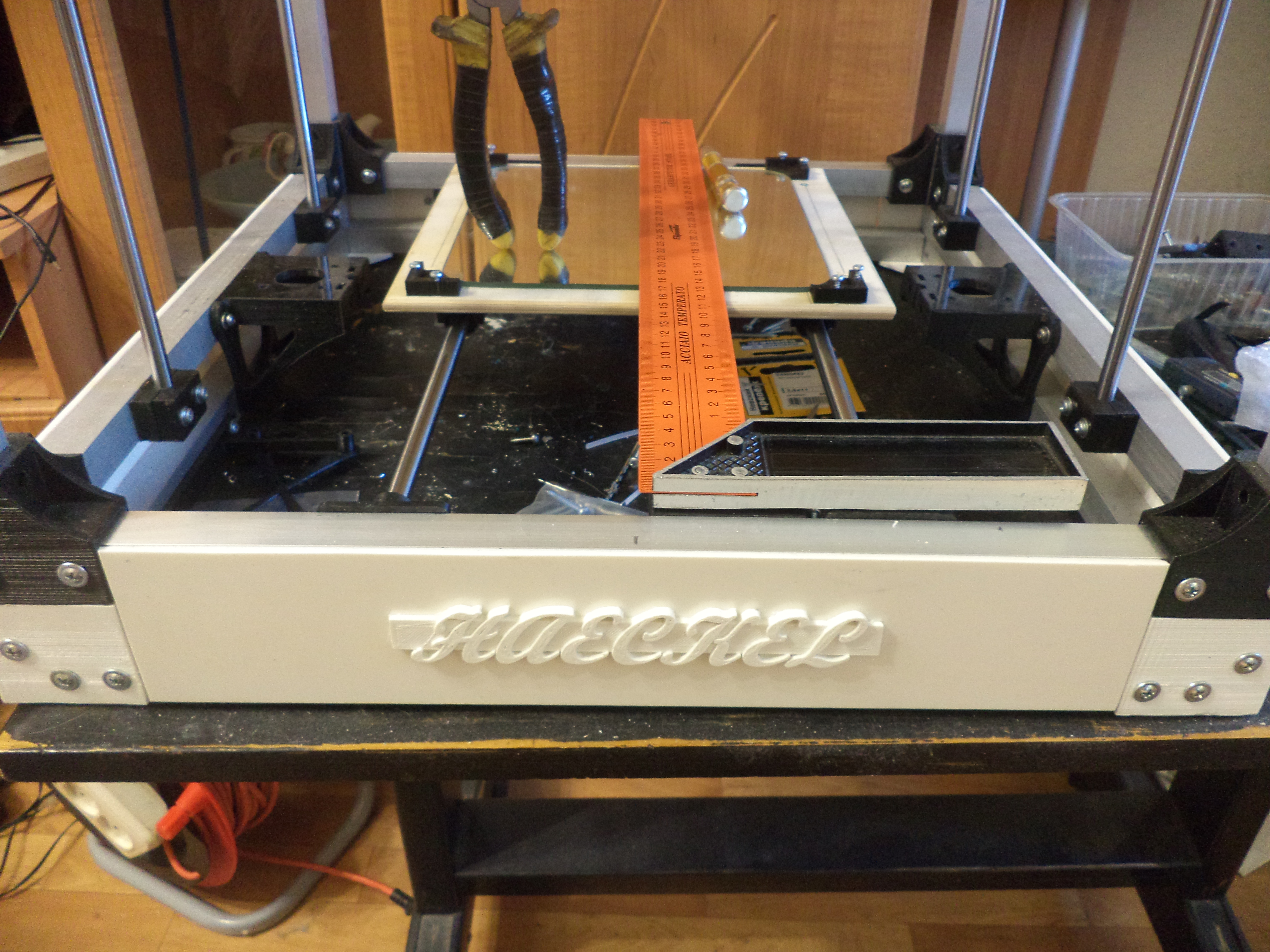

А вот то, что уже есть. Направляющие по X и Y 10мм.
И огромное спасибо Radus за каретку, экструдер и крепление стола для менделя.
По факту Haeckel, как и Rigidbot, тот же мендель но в жестком закрытом корпусе. То что у менделя висит снаружи здесь находится внутри корпуса. На мой взгляд - огромный плюс.

Интересно. Думаю его с боков можно стенками закрыть, чтобы температура была стабильней.

Да, наверное можно и закрытый бокс потом сделать.

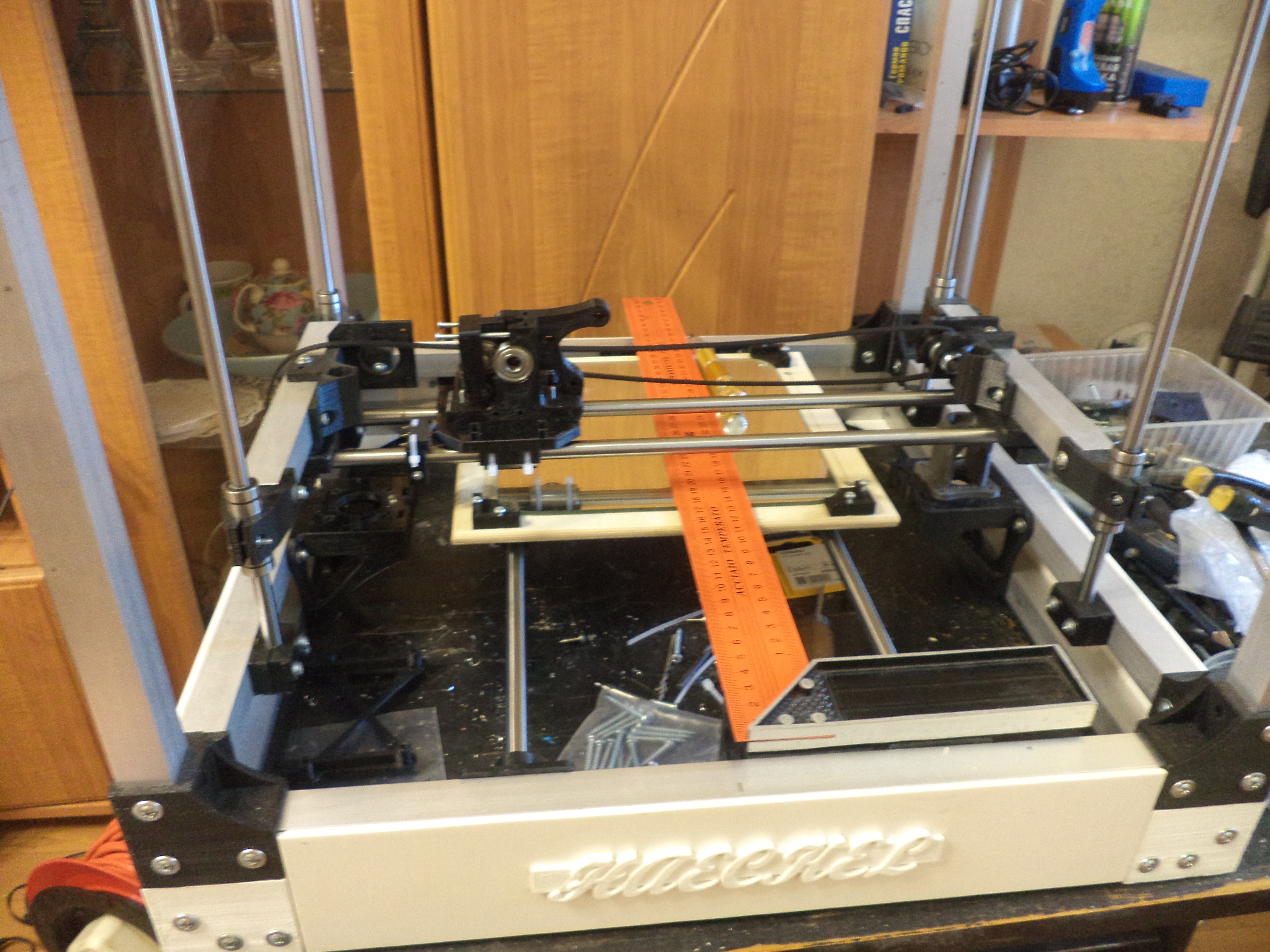

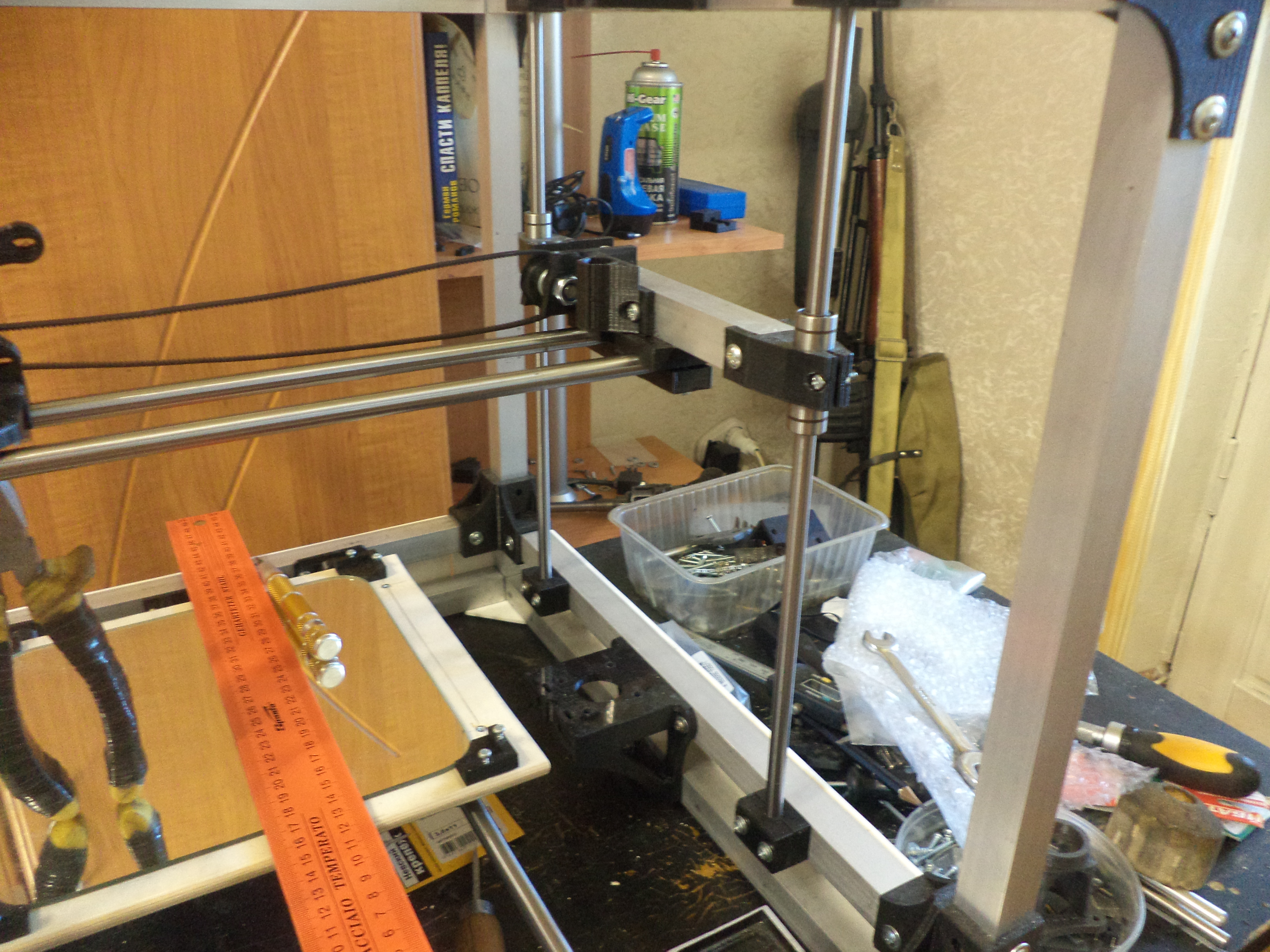

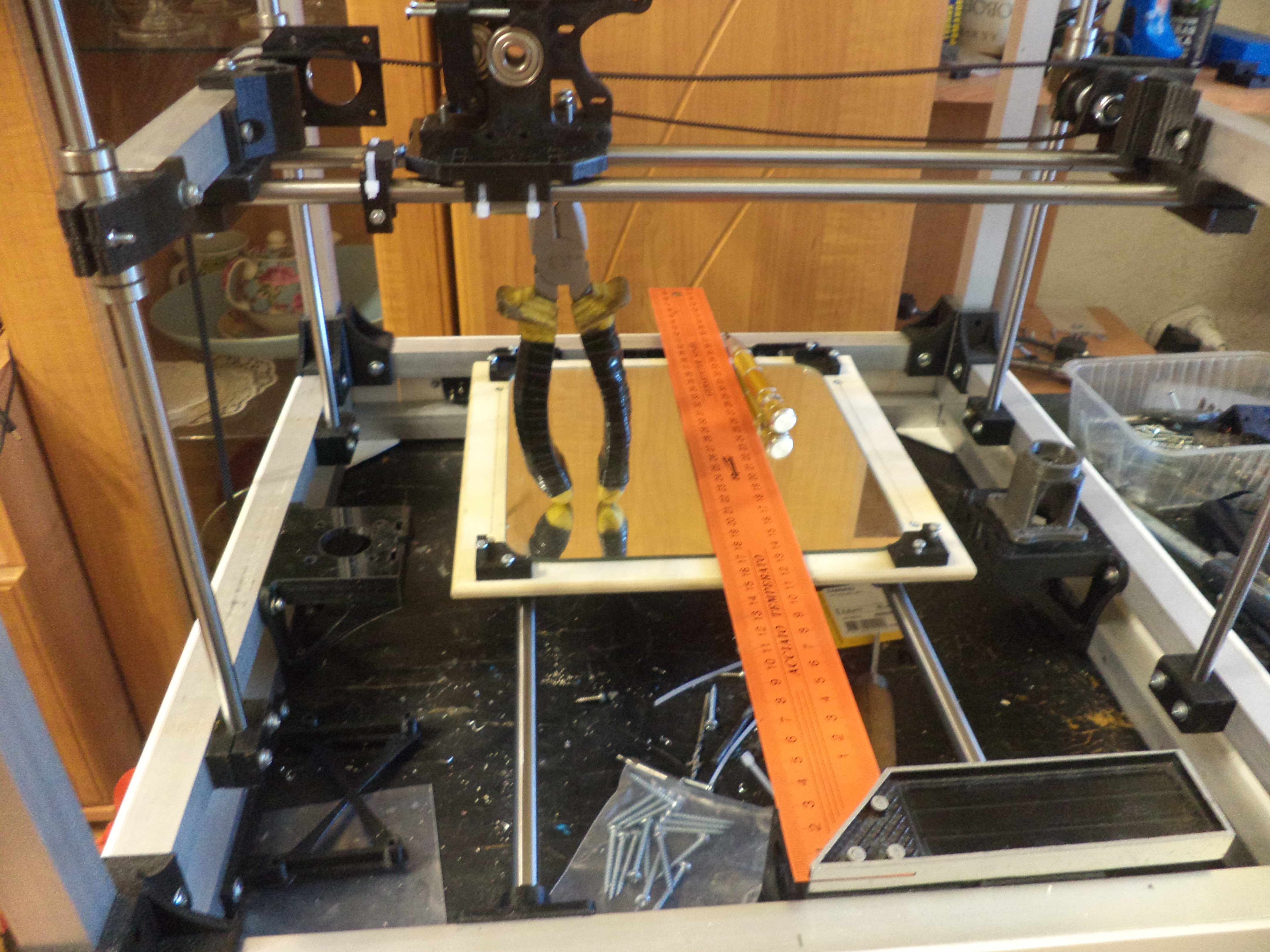

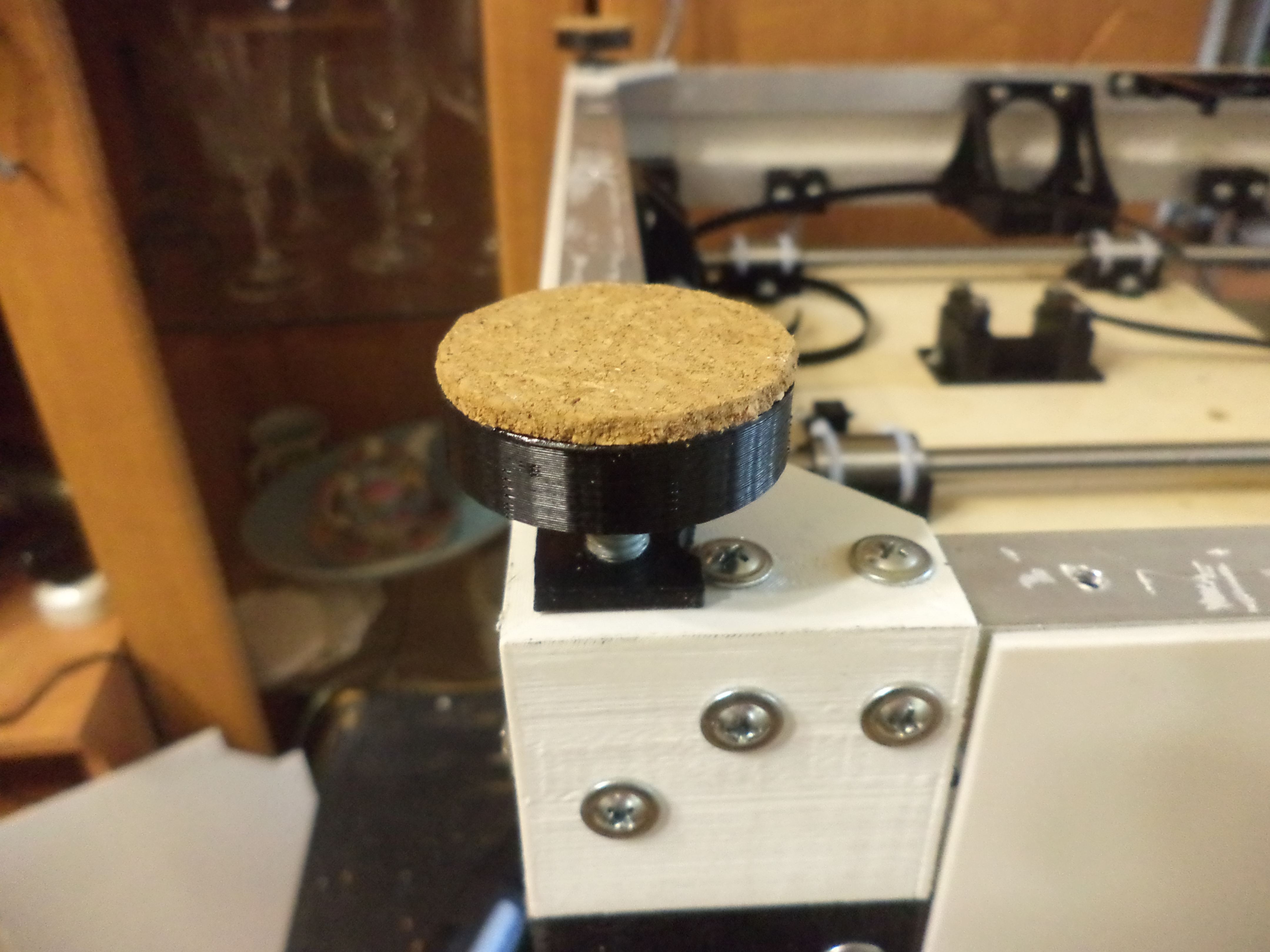

Вот еще фото

Мне нравится оригинальный профиль. К нему легко можно крепить обвеску.
Вот думаю построить такой..

Добавлено спустя 1 час 3 минуты 52 секунды:
Поглядел, почитал.. Буду строить такой.. Как успехи в печати?

Да с профилем сборка и регулировка много легче должна быть. Но дорого.
Пока печатаю на Printrbote. Со дня на день начну перекидывать потроха в Haeckel.

А почему он дорого? Это какой-то спец профиль?
Я поискал, метр такого же по рисунку 20x20mm стоит 400руб.

Екатеринбуржец писал(а):Да с профилем сборка и регулировка много легче должна быть. Но дорого.
Пока печатаю на Printrbote. Со дня на день начну перекидывать потроха в Haeckel.

А надо 8 метров. Труба как у меня обошлась в 75 р метр.

Да. Труба дешевле сильно. Но можно скомбинировать. Два метра профиля остальное трубой.
И навешивать удобно будет и недорого.

Екатеринбуржец писал(а):А надо 8 метров. Труба как у меня обошлась в 75 р метр.

Вы правы! Вертикальные отрезки из трубы, нижний квадрат - тоже. Итого -4 метра экономии.

А валы какие использовали? 8мм?
Если 12 поставить, то прочность позволит менять головки. И превратить 3д в сверлилку или маленький фрезер. Ну и лазер еще.

По Z использовал 8 мм, благо их там 4 штуки. по Y и X 10 мм. Про фрезер не думал. У меня есть айкен 13. Он хоть и не чпу но пока хватает.

А что такое айкен?

Вот http://www.vseinstrumenti.ru/stanki/fre ... 130103003/
У меня с самодельной автоподачей и ременным приводом вместо шестерен
Кстати все готово для перебоски электроники с принтбота на хаккель. Сижу с духом собираюсь. Никак не могу решиться..

Екатеринбуржец писал(а):Вот http://www.vseinstrumenti.ru/stanki/fre ... 130103003/
У меня с самодельной автоподачей

Мощность 350кВт

http://reprap.org/wiki/Cyclone_PCB_Factory
Вот такую штучку нашел. С Хекелем будет самое то!

Екатеринбуржец писал(а):Вот http://www.vseinstrumenti.ru/stanki/fre ... 130103003/
У меня с самодельной автоподачей и ременным приводом вместо шестерен
Кстати все готово для перебоски электроники с принтбота на хаккель. Сижу с духом собираюсь. Никак не могу решиться..
