[/quote]
Ремень Х оси натянут от каретки к валу двигателя под углом, при перемещении в крайнее положение, путь пройденный ремнем будет отличаться не линейно от пути проделанного карткой, те будет погрешность по Х , ну и для натяжения ремня не айс. натяжение опять же увеличивается при перемещении к валу двигателя.[/quote]
Про подобный аспект не думал. Но легко решается.

Екатеринбуржец писал(а):

Ремень Х оси натянут от каретки к валу двигателя под углом, при перемещении в крайнее положение, путь пройденный ремнем будет отличаться не линейно от пути проделанного карткой, те будет погрешность по Х , ну и для натяжения ремня не айс. натяжение опять же увеличивается при перемещении к валу двигателя.[/quote]
Про подобный аспект не думал. Но легко решается.[/quote]
Понятное дело - проставками на крепеж ремня на каретке ...
(то же самое актуально для Y оси и для ремня идущего от каретки в сторону подшипника, главное что бы все было паралельно при этом уровень крепления ремней к каретке может (отличаться) а вот под каким углом ремень натянут между валом и подшипником (верхняя часть) уже не важно.

Там у меня все идеально. Под углом нижняя ветка ремня, которая к столу не крепиться.

Я на всякий случай на видео не видно Ремня Y оси

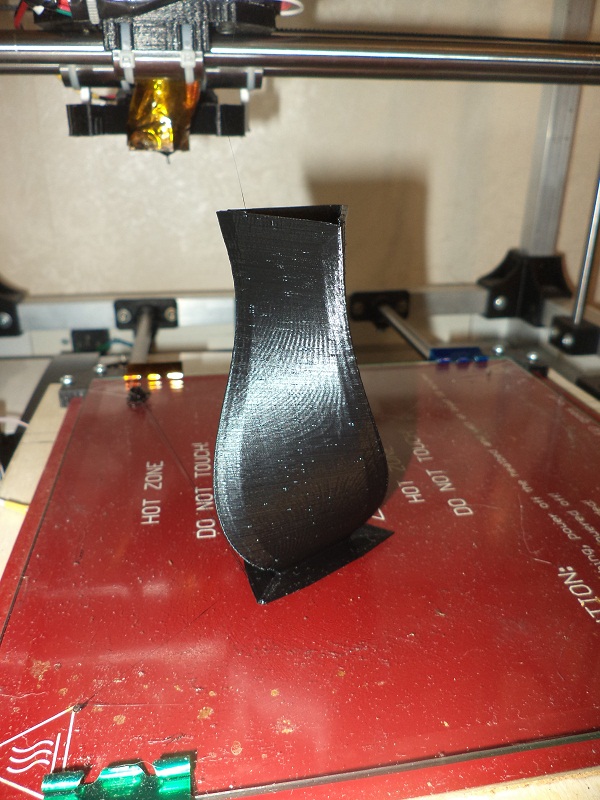

Переделал крепление ремня по Х. Сам поражаюсь качеству печати...
На очереди доводка охлаждения. Пока собрано "на коленке". При малых рзмерах приходиться снижать скорость печати - не успевает охлаждать.

Добрый день!
Хорошая работа! Сам вот тоже думаю перебрать свой принтер в haeckel.
Подскажите какой длины у вас направляющие по X и Y ?
Хочу расширить область печати, беспокоит возможность провисания.
И еще если не сложно можете поделиться файлами под 10 мм направляющие?
Либо подскажите через что можно их редактировать.

по у 430мм по х 430мм. при 10 мм направляющих провисания нет. теоретически сейчас можно поставить столик 215х215.
настройка при использовании квадрата в качестве корпуса - полный аллес. лучше всего использовать нормальный профиль - настройка проще пусть и дороже выйдет. А то я до сих пор не уверен что правильно настроил.
Файлы брал с тингверсе от радус - каретка, держатели столика. Крепление направляющих по у , по х стандартное от автора рассверливал на 10 мм

Добавлено спустя 4 минуты 46 секунд:
У меня сдохла клава на ноуте сдал в ремонт а там все файлы.

Файлы под 8 мм я скачал. Уже печатаю в свободное время.
Спасибо! буду ковырять дальше thingiverse )

Хочу поставить направляющие по Y длиной 500 мм.
Вот и думаю: может вообще 12 мм направляющие взять...
У меня метров 10 алюминиевого бокса 20х20 есть, думал из него собрать, но видимо придется искать профиль. 4-5 метров профиля по идее хватит.

Добавлено спустя 1 минуту 53 секунды:
Файлы нашел! Спасибо за наводку! )

Из-за отпуска все затянулось.
Заказал профиль (решил не экономить) и 12 мм валы. Электроника у меня есть.
Пластик сам напечатаю. Скажите, чертежи с гитхаба надо пол 12мм валы переделывать?
Спасибо.

Добавлено спустя 2 минуты 6 секунд:
Похоже что надо. они все под 8мм.
Кто нибудь уже сделал?

У Radus на тингверсе есть под 12 мм валы крепление подшипников стола и каретка. А так ч 8 мм крепления рассверливал под 10мм

Валы 12мм это что-то.. резал дремелем. Получилось ровно
В выходные буду гонять принтер. Фотки и видео выложу.
По моему конструкция очень удачная. Крепко все. Не скачет. Сейчас проектирую универсальную держалку для сменных головок. Буду менять - один экструдер/2 экструдера. Фреза, сверлилка, лазер!
Может кто знает, от чего можно оттолкнутся? Понимаю, что должна быть не пластиковая. Может уже готовые решения кто видел?

Спасибо.

EASY_ писал(а):По моему конструкция очень удачная. Крепко все. Не скачет. Сейчас проектирую универсальную держалку для сменных головок. Буду менять - один экструдер/2 экструдера. Фреза, сверлилка, лазер!

Сам таким сейчас страдаю.

Может кто знает, от чего можно оттолкнутся? Понимаю, что должна быть не пластиковая. Может уже готовые решения кто видел?

Я планирую так: сама каретка плоская 3-5мм. По центру отверстие 30-40мм для экструдера/шпинделя. По бокам каретки отверстия для направляющих. В сменных головах направляющие. Зажим или просто скрепками (сначала) или эксцентриком (потом сделаю).
Вот так примерно:

зеленые - штифты и ответные отверстия;
синие - зажимы.

Сегодня обнаружил что Cura оказывается русифицирована! Причем непосредственно производителем.
Для включения русификации надо пройти по цепочке: Program files\Cura\resources\locale и переименовать папку ru в папку en. А папку en допустим в en1. И все работает.

Екатеринбуржец писал(а):Сегодня обнаружил что Cura оказывается русифицирована! Причем непосредственно производителем.
Для включения русификации надо пройти по цепочке: Program files\Cura\resources\locale и переименовать папку ru в папку en. А папку en допустим в en1. И все работает.

Предлагаю более цивильный способ. Открываешь файл Cura/util/resources.py и в самом конце файла убираем комментарии нужных языков и добавляем строчку для русского:
['ru', 'Russian'] После этого язык можно переключать в настройках программы. После смены языка требуется перезапустить программу.

не возражаю. просто был ранее вопрос по русификации - предложил свой вариант. Он не требует особых знаний. А вот вашим вариантом при том багаже знаний что есть у меня - я воспользоваться не могу. Не понимаю что и как делать, увы. Указанный вами файл открываться не хотит.
