Компенсация усадки

Сообщение pdk » 29 мар 2014, 15:36

Вот и появился у меня 3D принтер...
С подогревом стола, но без герметичного объема.
Начал эксперименты с ABS - усадка заметна на глаз, что сильно ограничивает возможности.
Экспериментировал ли кто компенсацией усадки путем введения предискажения в модель перед отправкой на печать?
Поиск вывел только пока на статьи относящиеся к SLA технологии, и то чисто исследовательские.

Правильно ли я понимаю механизм возникновения усадки: как только слой остыл до температуры стеклования дальше начинает работать К термического расширения на дельте Тстеклования-Тобъема ?
pdk

Сообщения: 99
Зарегистрирован: 20 янв 2010, 16:48
Откуда: Королев
Skype: pdkdrp
ФИО: Антон

Re: Компенсация усадки

Сообщение Vovich70 » 29 мар 2014, 16:11

А какие размеры деталей,что аж на глаз усадка заметна?Может,для начала с температурой попробовать поиграть?
Похоже на перегрев пластика.
Printer: Prusa
Firmware: Marlin
Host: Pronterface
Slicer: Kisslicer Slic3r1.2.9
Filament: ABS - 1.75
Nozzle: 0.2-0.4 mm
Electronics: Arduino MEGA 2560 + RAMPS 1.4
Vovich70

Сообщения: 463
Зарегистрирован: 30 окт 2013, 03:50
Откуда: Москва
ФИО: Владимир

Re: Компенсация усадки

Сообщение pdk » 29 мар 2014, 16:27

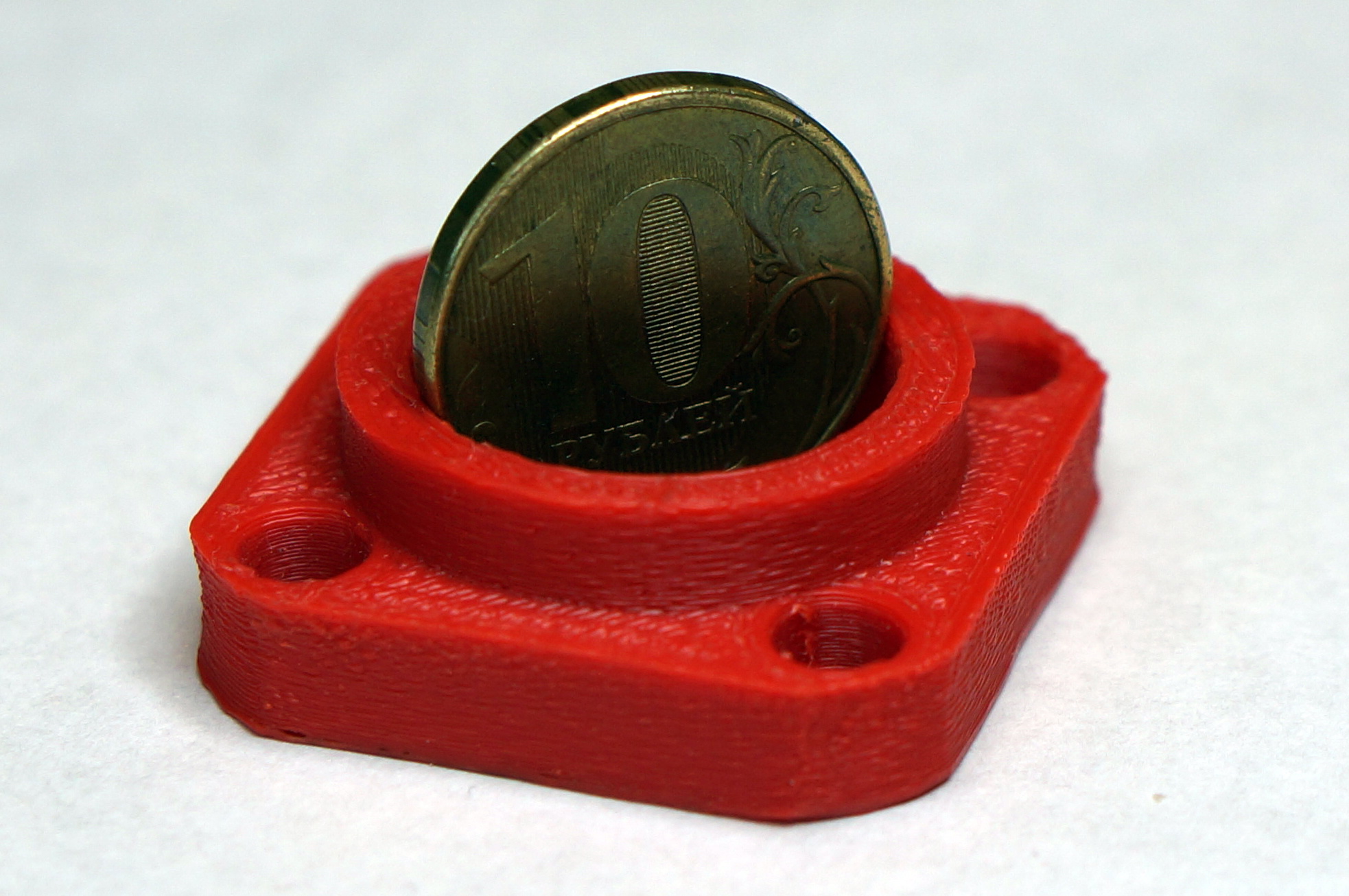

Температура 220C, стол 90С
В левом нижнем углу видна проблема.
Вложения
pdk

Сообщения: 99
Зарегистрирован: 20 янв 2010, 16:48
Откуда: Королев
Skype: pdkdrp
ФИО: Антон

Re: Компенсация усадки

Сообщение Radus » 29 мар 2014, 18:13

pdk писал(а):Температура 220C, стол 90С
В левом нижнем углу видна проблема.

стол перегрет !
а от усадки никак не избавиться особенно на огромных деталях, при печати детали размером в 150 мм усадка может достигать почти 1 мм.
Пластиковые детали для сборки принтеров на заказ
https://vk.com/album3660793_175845188
История создания моего принтера Reprap Prusa Mendel
vk.com/album3660793_161395751
Аватара пользователя
Radus

Сообщения: 581
Зарегистрирован: 14 фев 2013, 23:39
Откуда: Тольятти

Re: Компенсация усадки

Сообщение karabas2011 » 29 мар 2014, 23:17

Radus писал(а):
pdk писал(а):Температура 220C, стол 90С
В левом нижнем углу видна проблема.

стол перегрет !
а от усадки никак не избавиться особенно на огромных деталях, при печати детали размером в 150 мм усадка может достигать почти 1 мм.

И, самое главное, она зависит от формы детали и заранее неизвестна. По вертикали её вроде нет.
karabas2011

Сообщения: 1607
Зарегистрирован: 04 мар 2012, 01:06
Откуда: Севастополь-Москва

Re: Компенсация усадки

Сообщение avr123.nm.ru » 30 мар 2014, 13:23

Наверно и от последовательности печати. Т.е. ОПЫТ! нужен как воздух.

В данном случае я бы попробовал добавить к детали некоторые технологические части, поддержки. После печати их удалить. Можно снаружи а можно внутри отверстия сделать перемычки и высверлить потом, заодно поправив геометрию отверстия.

Похоже и пластик надо покупать в большом количестве, чтобы приноровляться к определенному типу с его особенностями. :beer:
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
